Bàn Map Grade 00 1500x1200x200mm – Mặt Chuẩn Siêu Rộng Cho Kiểm Tra Đa Hướng
| THÔNG SỐ | CHI TIẾT |
|---|---|
| Sản phẩm | Bàn Map đá Granite Grade 00 |
| Kích thước | 1500 x 1200 x 200mm |
| Diện tích mặt chuẩn | Khoảng 1,8m² |
| Vật liệu | Đá granite tự nhiên màu đen |
| Cấp chính xác | Grade 00 |
| Đặc điểm | Mặt chuẩn bản rộng, đá dày 200mm |
| Ứng dụng | Đo kiểm khuôn, bệ máy, đồ gá và cụm chi tiết lớn |
| Phù hợp | Phòng QC, chế tạo máy, CNC và khuôn mẫu |
| Ưu điểm | Tiếp cận đa hướng, chia được nhiều vùng kiểm tra |
| Giá đỡ | Xác nhận theo cấu hình đặt hàng |

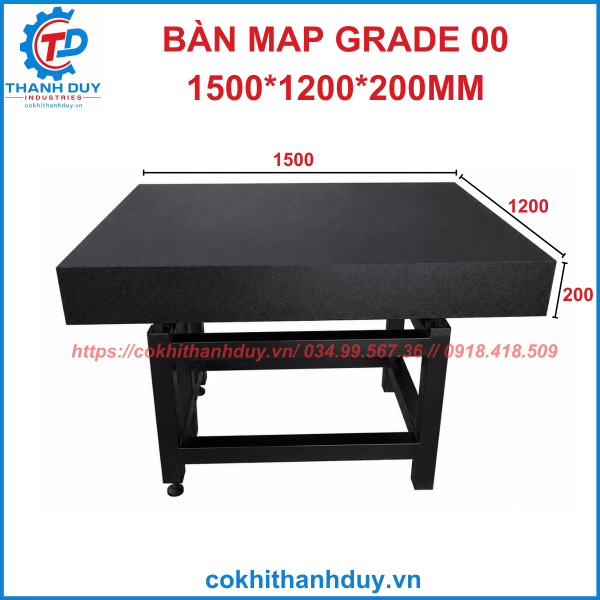

Bàn Map Grade 00 1500x1200x200mm – Mặt Chuẩn Siêu Rộng Cho Kiểm Tra Đa Hướng
Bàn Map Grade 00 1500x1200x200mm là mặt chuẩn granite khổ lớn dành cho phòng QC, xưởng khuôn mẫu, chế tạo máy và các đơn vị cần kiểm tra chi tiết có kích thước lớn theo nhiều phương.
Mặt bàn rộng 1500 x 1200mm, tương đương khoảng 1,8m², tạo không gian để đặt trọn tấm khuôn, bệ máy, đồ gá công nghiệp hoặc cụm chi tiết trên cùng một mặt chuẩn. Bề ngang 1200mm giúp người vận hành tiếp cận chi tiết thuận tiện hơn từ nhiều phía, đồng thời bố trí được thước đo cao, đồng hồ so, ke vuông và các đồ gá kiểm tra chuyên dụng.
Chiều dày 200mm phù hợp với nhu cầu xây dựng trạm đo kiểm cố định. Sản phẩm đạt cấp chính xác Grade 00, chuyên dùng để kiểm tra độ phẳng, độ cao, độ song song, độ vuông góc và vị trí tương quan giữa các bề mặt cơ khí.
Giá đỡ Bàn Map có vai trò quan trọng như thế nào?
Với mặt đá kích thước 1500x1200x200mm, giá đỡ không chỉ có nhiệm vụ nâng bàn lên độ cao thao tác. Đây còn là bộ phận ảnh hưởng trực tiếp đến sự ổn định của mặt chuẩn trong quá trình sử dụng.
Một giá đỡ phù hợp cần có:
- Khung thép đủ cứng và chịu tải tốt
- Các điểm đỡ bố trí đúng vị trí kỹ thuật
- Chân tăng chỉnh để cân bằng bàn
- Kết cấu hạn chế rung và lắc ngang
- Chiều cao thuận tiện cho người vận hành
- Khoảng trống đủ để vệ sinh và bảo dưỡng
Nếu giá đỡ yếu, bị cong hoặc đặt trên nền không ổn định, mặt đá có thể không được kê đúng trạng thái làm việc. Vì vậy, khi đặt mua cần xác nhận rõ tải trọng, kích thước khung, số điểm đỡ và phương án cân chỉnh.
Lưu ý: Giá đỡ trong hình mang tính minh họa. Cấu hình thực tế cần được xác nhận theo từng đơn hàng.
Cần chuẩn bị vị trí lắp đặt trước khi giao bàn
Bàn Map khổ lớn thường được lắp cố định, vì vậy xưởng nên chuẩn bị trước:
- Kích thước cửa và lối vận chuyển
- Không gian cho thiết bị nâng hạ
- Nền đặt đủ chắc và bằng phẳng
- Khoảng cách an toàn quanh bàn
- Vị trí tránh gần máy rung mạnh
- Khu vực hạn chế bụi, dầu và phoi
- Nguồn sáng phù hợp cho đo kiểm
Nếu bàn được đặt ở giữa phòng QC, nên chừa lối đi quanh các cạnh để kỹ thuật viên có thể tiếp cận chi tiết từ nhiều hướng.
Phù hợp với chi tiết nặng nhưng phải phân bố tải hợp lý
Mặt bàn lớn và dày không đồng nghĩa với việc có thể đặt tải tùy ý. Khi đưa chi tiết nặng lên bàn, cần dùng thiết bị nâng phù hợp và đặt phôi nhẹ nhàng.
Người sử dụng nên:
- Xác nhận tải trọng cho phép trước khi dùng
- Tránh thả hoặc đập phôi xuống mặt đá
- Không dồn tải vào một điểm nhỏ
- Không đặt vật nặng sát mép bàn
- Dùng đệm phù hợp khi cạnh phôi sắc
- Không kéo lê chi tiết trên mặt granite
- Phân bố khối lượng cân đối trên vùng đo
Tải trọng cụ thể phải được xác nhận theo tài liệu kỹ thuật của sản phẩm và cấu hình giá đỡ.
Mua Bàn Map Grade 00 1500x1200x200mm ở đâu uy tín?
Cơ Khí Thanh Duy cung cấp Bàn Map Grade 00 khổ lớn phục vụ phòng QC, khuôn mẫu, chế tạo máy và cơ khí chính xác. Khách hàng được tư vấn lựa chọn kích thước, xác nhận cấu hình mặt đá và chân đế, hỗ trợ phương án giao nhận và xuất hóa đơn theo yêu cầu.
Ngoài kích thước 1500x1200x200mm, Cơ Khí Thanh Duy còn cung cấp nhiều dòng Bàn Map Grade 00, Bàn Map mini, ke vuông granite, thước granite, khối V và dụng cụ đo kiểm cơ khí.
Tham khảo thêm 1 số Bàn Map khác của chúng tôi:
- Bàn Map Grade 00 1000x1000x150mm – Mặt Chuẩn Vuông 1m² Cho Phòng Đo
- Bàn Map Grade 00 1200x800x150mm – Tối Ưu Kiểm Tra Khuôn Dài
- Bàn Map Grade 00 1500x1000x200mm – Chuẩn QC Cho Chi Tiết Khổ Lớn
Có thể bạn cũng quan tâm:
Thông tin liên hệ:
CÔNG TY TNHH THANH DUY INDUSTRIES
Website: cokhithanhduy.vn
Hotline/Zalo 1: 034.99.567.36
Hotline/Zalo 2: 0918.418.509
Email: info@cokhithanhduy.vn
Địa chỉ: Thôn Sở Hạ, xã Hồng Vân, thành phố Hà Nội, Việt Nam
THÔNG SỐ KỸ THUẬT
| Hạng mục | Chi tiết | Đơn vị |
|---|---|---|
| Tên sản phẩm | Bàn Map Grade 00 | |
| Kích thước tổng thể | 1500 x 1200 x 200 | mm |
| Chiều dài | 1500 | mm |
| Chiều rộng | 1200 | mm |
| Chiều dày | 200 | mm |
| Diện tích mặt chuẩn | Khoảng 1,8 | m² |
| Cấp chính xác | Grade 00 | |
| Vật liệu | Đá granite tự nhiên | |
| Màu sắc | Đen | |
| Kiểu mặt bàn | Chữ nhật bản rộng | |
| Ứng dụng | Đo kiểm, QC, khuôn mẫu và chế tạo máy | |
| Giá đỡ | Xác nhận theo cấu hình đặt hàng |
