Bàn Từ Điện CNC Ø500mm Hongci 32 Cực – Mặt Gá Khổ Lớn, Tối Ưu Gá Đa Phôi

Bàn từ điện CNC Ø500mm Hongci là phiên bản mặt gá lớn với 32 cực từ kích thước 50 × 50mm, bố trí trên vùng cực khoảng 393 × 393mm. Cấu hình này phù hợp với những bài toán cần tăng diện tích tiếp xúc từ, bố trí phôi khổ rộng hoặc tổ chức nhiều chi tiết trên cùng một mặt gá.

Điểm đáng chú ý của model Ø500mm không chỉ nằm ở kích thước lớn hơn. Với mật độ 32 cực từ và vùng làm việc rộng, người thiết kế đồ gá có nhiều khả năng hơn trong việc tổ chức layout phôi, phân bổ vùng tiếp xúc và khai thác diện tích bàn máy.

Sản phẩm có bộ điều khiển và hỗ trợ PLC/CNC, phù hợp để tích hợp vào đồ gá chuyên dụng hoặc các quy trình sản xuất có thao tác gá – nhả lặp lại.

Điểm khác biệt của bàn từ điện Ø500mm

32 cực từ tạo vùng gá dạng ma trận lớn

Thay vì nhìn 32 cực từ đơn giản như “nhiều cực hơn”, giá trị kỹ thuật đáng quan tâm là mật độ các vùng tiếp xúc từ trên một diện tích khoảng 393 × 393mm.

Khi phôi có kích thước phù hợp, mặt đáy chi tiết có thể phủ qua nhiều cực từ. Điều này cho phép người thiết kế đồ gá chủ động hơn trong việc lựa chọn vị trí đặt phôi và phân bổ diện tích tiếp xúc.

Đối với model Ø500mm, cách đặt phôi quan trọng không kém kích thước bàn. Một phôi đặt đúng trên nhiều vùng cực có thể khai thác bàn hiệu quả hơn một phôi lớn nhưng chỉ tiếp xúc hạn chế với vùng tạo từ.

Bốn cụm cực từ tạo layout dễ tổ chức

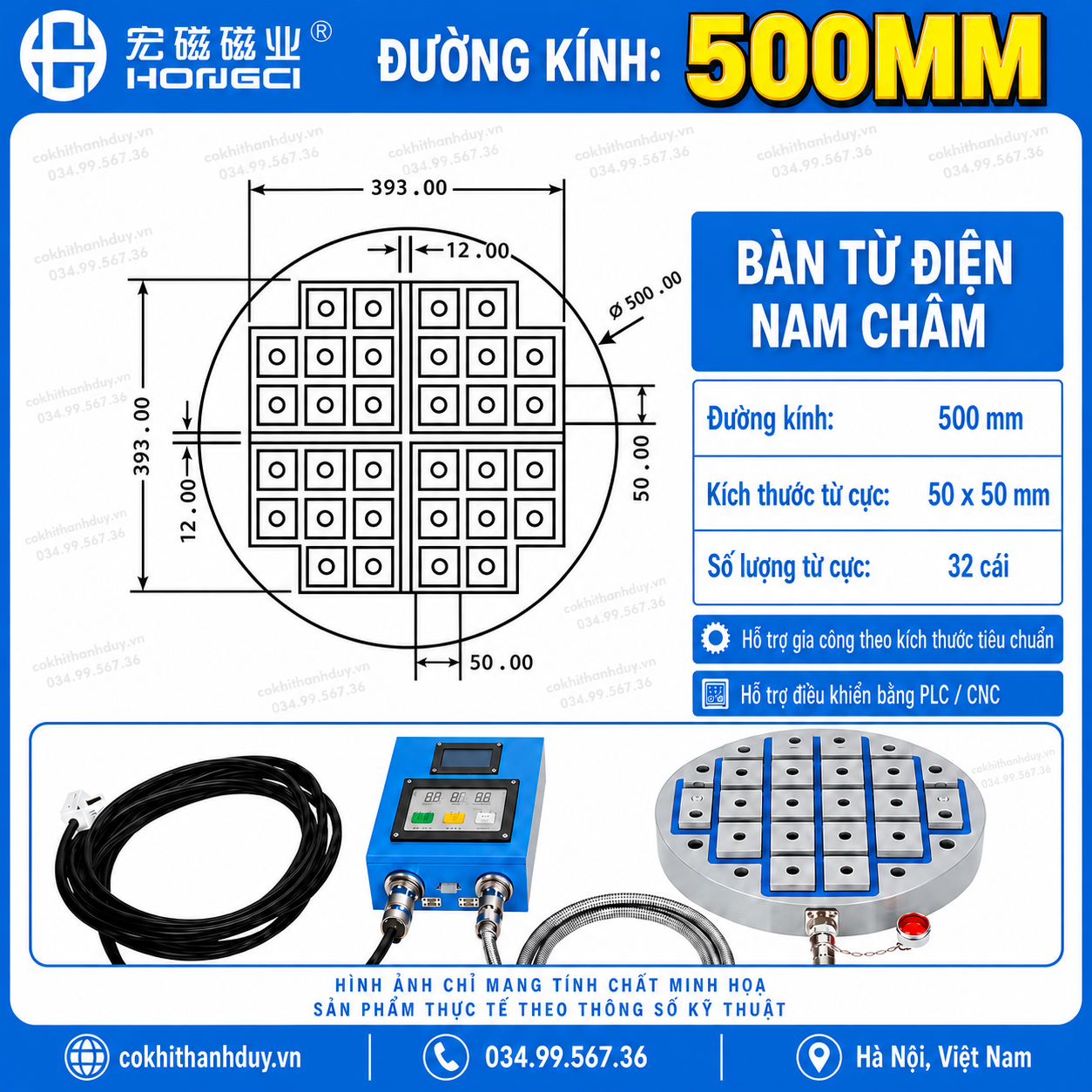

Theo bản vẽ, 32 cực được bố trí thành các cụm đối xứng quanh tâm và có khe khoảng 12mm chạy qua khu vực trung tâm.

Điều này tạo ra một mặt gá có cấu trúc rõ ràng, thuận tiện khi người thiết kế cần chia layout thành các khu vực bố trí phôi.

Tuy nhiên, khe giữa các cụm không nên được hiểu là 4 vùng từ có thể điều khiển độc lập. Khả năng đóng/ngắt từng vùng phải được xác nhận theo cấu tạo và bộ điều khiển thực tế.

Khai thác Ø500mm theo hướng khác các model nhỏ

Tối ưu “độ phủ cực từ” thay vì chỉ quan tâm diện tích phôi

Với bàn từ lớn, một sai lầm phổ biến là chỉ kiểm tra xem phôi có nằm vừa trên Ø500mm hay không.

Thực tế cần quan tâm thêm:

Phôi đang phủ lên bao nhiêu vùng cực từ?

Nếu một chi tiết rộng nhưng phần tiếp xúc thực tế nằm ở ít cực, hoặc phần lớn diện tích lại rơi vào vùng khe, hiệu quả gá có thể không tương xứng với kích thước bàn.

Vì vậy với Ø500mm, nên đánh giá theo:

kích thước phôi + hình dạng đáy + vị trí cực từ + diện tích tiếp xúc thực tế.

Tạo một “nền gá chung” cho cả nhóm chi tiết

Mặt bàn lớn cho phép xây dựng một platform gá chung thay vì chế tạo một bộ gá hoàn toàn riêng cho từng chi tiết.

Có thể kết hợp bàn từ với:

• Cữ chặn.
• Chốt định vị.
• Block định vị.
• Fixture phụ.
• Cơ cấu chống lực ngang.

Khi thay đổi sản phẩm trong cùng một nhóm kích thước, người dùng có thể thay đổi vị trí định vị trong khi vẫn sử dụng chung nền tạo lực giữ bằng từ.

Đây là hướng khai thác đáng chú ý với xưởng thường xuyên sản xuất family of parts – nhóm chi tiết có hình dạng hoặc kích thước tương đồng.

Tăng số chi tiết trên một chu trình thay vì chỉ tăng kích thước chi tiết

Ø500mm không nhất thiết phải dành cho một phôi thật lớn.

Một hướng sử dụng khác là nesting – bố trí nhiều chi tiết trên cùng một mặt gá.

Nếu các phôi nhỏ có đủ diện tích tiếp xúc với cực từ, người vận hành có thể xây dựng layout nhiều sản phẩm, qua đó tăng số chi tiết xử lý trong một lần setup.

Giá trị lúc này không nằm ở “bàn từ hút mạnh hơn”, mà nằm ở việc khai thác diện tích máy hiệu quả hơn.

Những câu hỏi kỹ thuật quan trọng nhất với bàn từ Ø500mm

1. Có 32 cực từ thì lực hút có mạnh gấp nhiều lần bàn Ø300 hoặc Ø400mm không?

Không thể kết luận như vậy.

Số lượng cực từ nhiều hơn chủ yếu cho biết bàn có nhiều vùng truyền từ và có khả năng phủ một diện tích gá lớn hơn. Nó không đồng nghĩa lực hút trên mỗi cm² sẽ tăng tỷ lệ thuận với số cực.

Lực giữ thực tế còn phụ thuộc vào:

• Thiết kế mạch từ.
• Thông số của từng cực.
• Vật liệu phôi.
• Chiều dày phôi.
• Độ phẳng.
• Diện tích tiếp xúc.
• Khe hở giữa phôi và mặt bàn.

Vì tài liệu hiện tại chưa cung cấp thông số lực hút N/cm² nên không nên quảng cáo Ø500mm là “lực hút mạnh nhất” chỉ dựa trên số lượng 32 cực.

Điểm mạnh có cơ sở hơn của bản Ø500 là diện tích vùng cực lớn và khả năng bố trí phôi đa dạng hơn.

2. Tại sao bàn có đường kính Ø500mm nhưng vùng cực từ chỉ khoảng 393 × 393mm?

Đây là một thông số rất đáng để khách hàng chú ý.

Ø500mm là kích thước tổng thể của thân bàn, còn 393 × 393mm thể hiện khoảng không gian mà các cực từ được bố trí theo bản vẽ.

Do đó, không nên mặc định toàn bộ diện tích hình tròn Ø500mm đều là vùng tạo lực từ như nhau.

Khi lựa chọn bàn cho một phôi lớn, quan trọng hơn việc hỏi:

“Phôi có nhỏ hơn 500mm không?”

là phải hỏi:

“Phần đáy cần giữ của phôi có nằm đủ trên vùng cực từ hay không?”

Đây mới là cách lựa chọn bàn từ đúng về mặt kỹ thuật.

3. Khe 12mm nằm giữa các cụm cực có ảnh hưởng đến cách đặt phôi không?

Có thể ảnh hưởng đến bố trí tiếp xúc.

Theo bản vẽ, giữa các nhóm cực tồn tại khoảng cách khoảng 12mm. Khu vực này không nên được coi giống như bề mặt của một cực từ 50 × 50mm.

Với phôi lớn phủ qua nhiều cực, ảnh hưởng thường cần được đánh giá trên toàn bộ diện tích tiếp xúc.

Nhưng với một chi tiết nhỏ hoặc hẹp, nếu phần lớn mặt đáy lại nằm trên vùng khe thay vì các cực từ thì khả năng khai thác lực giữ có thể kém hơn.

Do đó, khi thiết kế layout đa phôi trên bàn Ø500mm, nên ưu tiên đưa phần diện tích chính của từng phôi lên các cực từ, thay vì chỉ căn theo hình tròn bên ngoài của bàn.

4. Bàn Ø500mm có đặc biệt phù hợp với tấm thép lớn và mỏng không?

Có thể phù hợp, nhưng đây là trường hợp cần hiểu đúng nhất.

Bàn từ có lợi thế tạo lực giữ qua mặt đáy thay vì ép bằng một vài điểm kẹp cơ khí. Điều này có thể thuận lợi với các chi tiết dạng tấm có diện tích tiếp xúc lớn.

Tuy nhiên, nếu tấm ban đầu cong hoặc vênh, lực từ có thể kéo chi tiết áp sát mặt bàn trong lúc gia công.

Khi tháo từ, ứng suất và hình dạng ban đầu của chi tiết có thể khiến phôi spring-back – hồi lại trạng thái biến dạng.

Vì vậy:

Ép một tấm vênh xuống phẳng trong lúc gá không đồng nghĩa đã tạo ra một chi tiết phẳng sau gia công.

Với phôi mỏng yêu cầu độ phẳng cao, phải đánh giá cả độ cong ban đầu, lượng dư, thứ tự gia công và ứng suất vật liệu chứ không chỉ tăng lực gá.

5. Có thể đặt 20–30 chi tiết nhỏ lên 32 cực rồi gia công cùng lúc không?

Về mặt bố trí, bàn Ø500mm tạo ra nhiều không gian hơn để gá đa phôi. Nhưng số lượng cực không tương đương với số lượng chi tiết có thể gá.

Một chi tiết nhỏ cần có đủ diện tích tiếp xúc với vùng từ để tạo lực giữ thích hợp. Một phôi quá nhỏ đặt trên một phần rất nhỏ của cực chưa chắc là cấu hình tốt.

Khi làm multi-part setup nên kiểm tra từng loại phôi theo:

• Kích thước đáy.
• Vật liệu.
• Chiều dày.
• Vị trí trên ma trận cực.
• Khoảng cách giữa các sản phẩm.
• Hướng của lực gia công.

Mục tiêu không phải “nhét được càng nhiều càng tốt” mà là tăng mật độ phôi nhưng vẫn duy trì điều kiện gá ổn định cho từng chi tiết.

6. Bàn từ có thể thay luôn chức năng định vị phôi không?

Không nên hiểu như vậy.

Bàn từ chủ yếu tạo clamping force – lực giữ.

Còn việc xác định chính xác phôi nằm ở đâu theo X, Y hoặc góc xoay lại thuộc về locating – định vị.

Trong fixture chuyên nghiệp, hai chức năng này nên tách riêng:

• Chốt/cữ/block → định vị.
• Bàn từ → giữ phôi.

Nếu chỉ đặt phôi lên mặt bàn rồi bật từ mà không có chuẩn định vị phù hợp, bàn từ có thể giữ chi tiết nhưng không tự đảm bảo rằng mỗi lần thay phôi nó sẽ quay lại đúng tọa độ yêu cầu.

Đây là điểm đặc biệt quan trọng với sản xuất hàng loạt.

Bàn từ Ø500mm phù hợp với khách hàng nào?

Model này đáng cân nhắc với:

• Xưởng cần gá phôi có vùng tiếp xúc lớn.
• Nhà máy sản xuất nhiều chi tiết cùng loại.
• Hệ thống cần bố trí nhiều phôi trên một fixture.
• Đơn vị chế tạo đồ gá CNC chuyên dụng.
• Dây chuyền muốn tích hợp thao tác gá vào PLC/CNC.
• Các ứng dụng mà Ø300 hoặc Ø400 không còn đủ diện tích bố trí thuận lợi.

Mua bàn từ điện CNC Ø500mm Hongci ở đâu?

Với bàn từ Ø500mm, lựa chọn đúng model nên dựa vào phôi thực tế và phương án gia công, không chỉ dựa vào kích thước bàn.

Khách hàng có nhu cầu bàn từ điện CNC Ø500mm Hongci 32 cực có thể liên hệ Cơ Khí Thanh Duy để được tư vấn dựa trên kích thước phôi, vật liệu, số lượng chi tiết mỗi lần gá và máy đang sử dụng.
