Bàn Từ Điện 400×600 – Mặt Gá Khổ Lớn, Tối Ưu Gia Công Theo Cụm

Bàn từ điện nam châm vĩnh cửu 400x600mm là dòng bàn gá từ khổ lớn, phù hợp với phôi bản rộng, tấm khuôn, tấm đế và các nhóm chi tiết cần bố trí trên diện tích làm việc lớn.

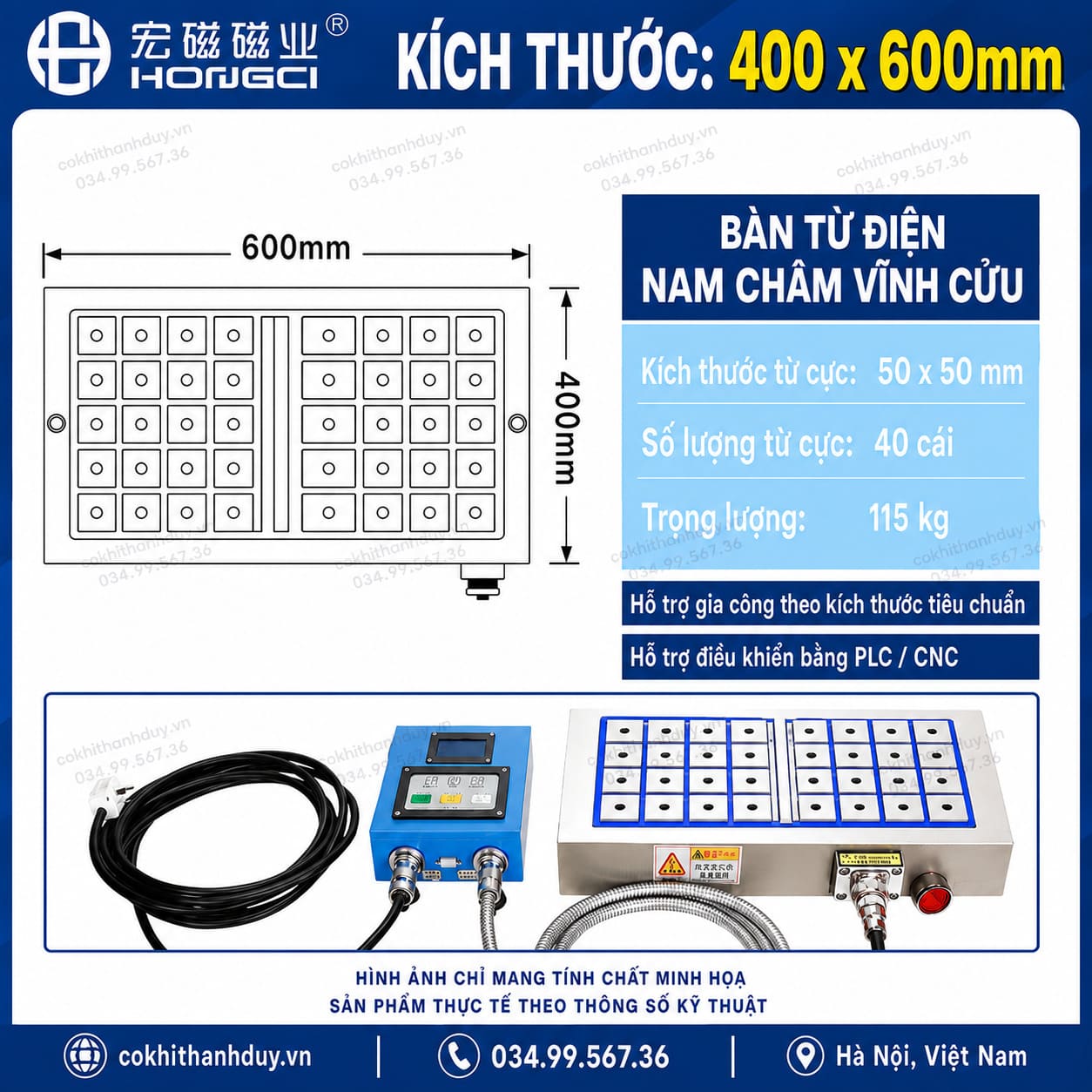

Bề mặt bàn gồm 40 cực từ kích thước 50x50mm, sắp xếp thành hai cụm cân đối. Thiết kế này giúp người vận hành linh hoạt lựa chọn giữa gá một phôi lớn, hai chi tiết độc lập hoặc nhiều phôi nhỏ trong cùng một chu trình.

Sản phẩm có trọng lượng khoảng 115kg, hỗ trợ điều khiển PLC/CNC, thích hợp lắp trên máy phay, máy mài và trung tâm gia công có tải trọng cùng hành trình phù hợp.

Hai cụm 20 cực giúp tổ chức mặt bàn khoa học hơn

Bốn mươi cực từ được bố trí thành hai cụm, tạo ra hai khu vực gá tương đối rõ ràng. Cách thiết kế này thuận tiện khi xưởng muốn chia sản phẩm theo vị trí hoặc theo nhóm công việc.

Người vận hành có thể:

• Gá hai chi tiết cùng quy cách;
• Chia phôi thành nhóm bên trái và bên phải;
• Đặt một phôi chính cùng các chi tiết phụ;
• Bố trí hai bộ linh kiện giống nhau;
• Xác định gốc gia công riêng cho từng khu vực;
• Tạo khoảng cách an toàn giữa các nhóm phôi;
• Theo dõi chất lượng từng vị trí dễ dàng hơn.

Lưu ý: Hai cụm cực từ thể hiện cách bố trí mặt bàn, không đồng nghĩa hai bên có thể sạc hoặc khử từ độc lập. Tính năng điều khiển riêng cần được xác nhận theo cấu hình thực tế.

Vì sao mẫu 400×600 phù hợp với gia công sản phẩm theo bộ?

Trong sản xuất cơ khí, nhiều đơn hàng gồm một nhóm linh kiện phải được gia công và lắp ráp cùng nhau. Nếu mỗi chi tiết được gá riêng, máy phải dừng nhiều lần để thay phôi và thiết lập lại tọa độ.

Bàn từ 400x600mm cho phép bố trí nhiều chi tiết của cùng một bộ trên một mặt gá, chẳng hạn:

• Tấm đế và các tấm chèn;
• Hai nửa của một bộ khuôn;
• Các bản mã thuộc cùng cụm máy;
• Nhóm chi tiết có cùng chiều dày;
• Những linh kiện sử dụng chung dao cắt;
• Phôi cần phay về cùng một cao độ.

Việc hoàn thành nhiều chi tiết trong một chu trình giúp xưởng dễ kiểm soát tiến độ, hạn chế bỏ sót linh kiện và giảm số lần thiết lập máy.

Vì sao cần tính khoảng phân cách giữa hai cụm cực từ?

Khoảng giữa hai cụm không nên được xem như một vùng cực từ liên tục. Khi đặt phôi lớn phủ qua cả hai bên, người vận hành cần kiểm tra phần đáy phôi có đủ diện tích tiếp xúc ở từng cụm hay không.

Việc kiểm tra này giúp:

• Tránh phần đáy phôi bị rỗng quá lớn;
• Hạn chế kê phôi không cân bằng;
• Xác định đúng số cực thực tế được tiếp xúc;
• Lựa chọn hướng đặt phôi phù hợp;
• Tính toán vị trí cữ chặn;
• Giảm nguy cơ phôi bị rung khi gia công.

Với phôi có hốc hoặc rãnh trùng vào vùng phân cách, nên cân nhắc xoay phôi hoặc sử dụng giải pháp dẫn từ phù hợp.

Mua bàn từ điện 400x600mm ở đâu uy tín?

Cơ Khí Thanh Duy cung cấp bàn từ điện nam châm vĩnh cửu phục vụ máy phay, máy mài, CNC và trung tâm gia công. Khách hàng được hỗ trợ đối chiếu kích thước phôi, tải trọng máy, số lượng cực từ, bộ điều khiển và phương án kết nối PLC/CNC trước khi lựa chọn.

Ngoài bàn từ điện, Cơ Khí Thanh Duy còn cung cấp bàn từ cơ, ê tô mài, ê tô kẹp chính xác, bàn Map granite, máy mài dao và nhiều thiết bị gá kẹp cơ khí khác.

Sản phẩm được hỗ trợ giao hàng, xuất hóa đơn và bảo hành theo chính sách áp dụng.
