Ê Tô Chính Xác GT150A 6 Inch – Má Rộng 150mm, Mở 200mm, Độ Chính Xác 0.005mm

Giới thiệu sản phẩm

Ê Tô Chính Xác GT150A 6 Inch là dòng ê tô cơ khí chính xác có vùng gá lớn hơn các model 4–5 inch, phù hợp cho máy phay, CNC, máy mài, gia công khuôn mẫu và các công việc cần cố định block hoặc plate cỡ trung. Sản phẩm sử dụng má kẹp rộng 150mm, chiều cao má 50mm và phạm vi mở tối đa 200mm.

Điểm đáng chú ý của GT150A là sự kết hợp giữa vùng gá rộng và độ chính xác công bố 0.005mm. Thay vì thiên về lực kẹp lớn như ê tô cường lực, model này phù hợp hơn với những setup cần kiểm soát chuẩn gá, độ song song và vị trí phôi trong quá trình phay tinh, mài hoặc hoàn thiện kích thước.

GT150A có tổng chiều dài thân khoảng 420mm, trọng lượng 32.5kg và độ cứng công bố HRC58–62. So với GT125, model 6 inch tạo thêm không gian cho phôi rộng hơn, đồng thời thân ê tô cao khoảng 50mm vẫn giữ hệ gá tương đối thấp so với nhiều dòng ê tô CNC cỡ lớn.

Má kẹp 150mm phù hợp với block và plate có bề ngang lớn hơn

GT150A sử dụng má rộng 150mm, tạo vùng tiếp xúc lớn hơn rõ rệt so với các model GT100 và GT125.

Với block hoặc plate cỡ trung, má rộng giúp phôi có vùng tựa tốt hơn và thuận lợi hơn khi thực hiện các nguyên công như:

• phay mặt;
• phay cạnh;
• lấy chiều dày;
• gia công pocket;
• khoan và taro;
• phay tinh bề mặt khuôn.

Đây là lựa chọn phù hợp khi phôi đã bắt đầu vượt khả năng thuận tiện của ê tô 4–5 inch nhưng người dùng vẫn ưu tiên một hệ gá chính xác, không quá cồng kềnh.

Khoảng mở 200mm tạo thêm không gian cho những mã phôi “khó vừa”

Một lợi thế thực tế của GT150A là phạm vi mở tối đa 200mm.

Khoảng mở này giúp sản phẩm xử lý linh hoạt nhiều nhóm kích thước:

50mm → 80mm → 120mm → 150mm → 180mm → gần 200mm

nếu hình dạng phôi và phương án gá phù hợp.

Với xưởng thường xuyên thay đổi kích thước block, phạm vi mở lớn giúp giảm tình trạng phải đổi ê tô chỉ vì phôi lớn hơn model cũ vài chục milimet.

Độ chính xác 0.005mm phù hợp cho setup cần kiểm soát chuẩn gá

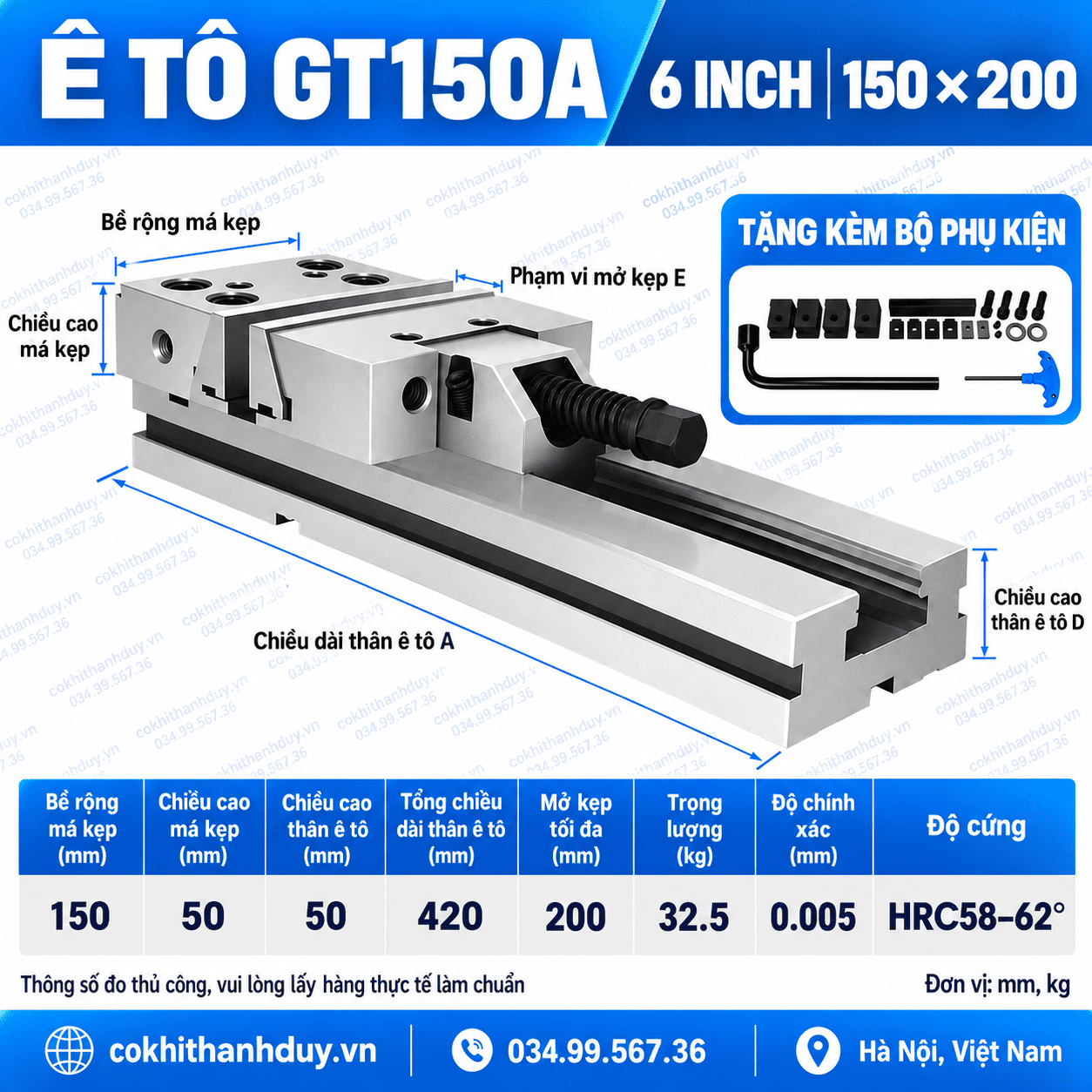

Theo thông số trên hình, GT150A có độ chính xác công bố 0.005mm.

Điểm này giúp model phù hợp hơn với những công việc mà người vận hành cần quan tâm không chỉ đến việc “giữ phôi chắc”, mà còn phải kiểm soát:

• độ song song;
• độ vuông;
• chiều cao phôi;
• vị trí cạnh chuẩn;
• khả năng lặp khi thay phôi.

Trong thực tế, độ chính xác cuối cùng vẫn phụ thuộc đồng thời vào máy, dao, mặt chuẩn, phương pháp rà và điều kiện gá.

Có thể hiểu chuỗi kiểm soát như sau:

ê tô → căn → phôi → dao → máy → chế độ cắt.

Thân cao 50mm giúp giữ hệ gá tương đối thấp

Mặc dù GT150A là model 6 inch, chiều cao thân khoảng 50mm vẫn khá thấp so với nhiều ê tô CNC cỡ lớn.

Điều này đem lại một số lợi ích thực tế:

• phôi gần bàn máy hơn;
• tăng khoảng trống theo trục Z;
• giảm chiều cao tổng của setup;
• thuận tiện khi dùng dao ngắn;
• dễ kiểm soát phần phôi nhô khỏi má.

Với gia công tinh, việc giữ hệ gá thấp thường giúp setup có cảm giác chắc chắn và gọn hơn.

Phù hợp với phay tinh block sau công đoạn phá thô

GT150A có thể được bố trí như một trạm hoàn thiện sau khi block đã được phá thô trên ê tô cường lực hoặc fixture khác.

Ví dụ:

OP10: phá lượng dư, tạo mặt chuẩn.
OP20: chuyển sang GT150A để lấy chiều dày và phay cạnh.
OP30: hoàn thiện pocket, lỗ và bề mặt chính xác.

Cách tổ chức này tận dụng đúng thế mạnh của một ê tô chính xác: tạo mặt chuẩn và giữ ổn định vị trí phôi ở những bước cần kiểm soát kích thước tốt hơn.

Plate 150–200mm là nhóm phôi đáng chú ý với GT150A

So với các model nhỏ, khoảng mở 200mm giúp GT150A phù hợp hơn với những plate có bề ngang lớn.

Các ứng dụng có thể gồm:

• plate khuôn;
• tấm đế;
• jig plate;
• tấm gá;
• block nhôm;
• chi tiết máy dạng bản.

Đối với plate quá dài vượt nhiều khỏi má 150mm, nên đánh giá thêm độ cứng phôi và phần nhô hai bên để có phương án đỡ phù hợp.

Có thể sử dụng căn song song để tạo chuẩn Z lặp lại

Khi chạy nhiều phôi giống nhau, căn song song là phụ kiện đặc biệt hữu ích.

Một khi chiều cao căn đã được xác định, mỗi phôi mới có thể đặt về cùng một cao độ.

Thay vì mỗi lần đều phải đo lại từ đầu, quá trình có thể chuẩn hóa thành:

vệ sinh → đặt căn → đặt phôi → ép sát → siết → gia công.

Điều này giúp GT150A phù hợp với sản xuất lặp, không chỉ với công việc đơn chiếc.

GT150A có thể dùng cho cả phôi thép và nhôm

Vùng gá 150×200mm cho phép sản phẩm làm việc với nhiều loại phôi cơ khí.

Với thép, cần ưu tiên vùng tiếp xúc chắc và chế độ cắt phù hợp.

Với nhôm, nên kiểm soát lực siết để tránh tạo dấu hoặc làm biến dạng các thành mỏng.

Với chi tiết đã gia công tinh, có thể cân nhắc má mềm hoặc lớp bảo vệ phù hợp nếu bề mặt cần được giữ nguyên.

Mỗi vật liệu nên có một chiến lược kẹp riêng, thay vì sử dụng cùng một mức lực cho mọi phôi.

Có thể gia công má mềm cho các chi tiết hình dạng đặc biệt

Nếu phôi không có hai mặt song song thuận lợi để kẹp trực tiếp, GT150A có thể kết hợp má mềm.

Má mềm có thể được gia công thành:

• hốc ôm phôi;
• bậc định vị;
• rãnh chữ V;
• profile cong;
• mặt tựa chuyên dụng.

Khi đó, một ê tô tiêu chuẩn có thể được biến thành đồ gá bán chuyên dụng cho từng loại sản phẩm.

Đây là giải pháp phù hợp với đơn hàng lặp nhưng chưa cần đầu tư fixture riêng hoàn toàn.

Tổng chiều dài 420mm tạo vùng gá lớn nhưng vẫn phù hợp nhiều bàn CNC

GT150A dài khoảng 420mm.

So với các ê tô công nghiệp 6–8 inch có thân 550–700mm, kích thước này vẫn tương đối gọn.

Điều đó giúp sản phẩm dễ bố trí trên:

• máy phay CNC cỡ vừa;
• VMC;
• bàn mài;
• bàn gá kiểm tra;
• setup nhiều trạm.

Tuy nhiên trước khi mua vẫn nên kiểm tra hành trình X/Y và kích thước bàn máy.

Trọng lượng 32.5kg tăng độ ổn định nhưng vẫn chưa quá nặng

GT150A nặng khoảng 32.5kg, gần gấp đôi GT125.

Khối lượng tăng tạo một nền gá chắc hơn cho block lớn, nhưng vẫn nhẹ hơn nhiều model ê tô cường lực 50–75kg.

Vì vậy sản phẩm nằm ở vùng khá cân bằng giữa:

độ chắc chắn ↔ khả năng thay đổi setup.

Đây là lợi thế với xưởng cần một ê tô 6 inch nhưng vẫn thường xuyên thay đổi bố trí bàn máy.

GT150A phù hợp để gia công chi tiết cần nhiều feature trong cùng một lần gá

Một block có thể cần:

• phay mặt;
• pocket;
• khoan;
• doa;
• taro;
• phay rãnh;
• vát mép.

Nếu các nguyên công này có thể hoàn thành mà không tháo phôi, sai lệch do gá lại sẽ được hạn chế.

Má rộng 150mm cùng vùng mở 200mm giúp GT150A phù hợp cho nhiều block cỡ trung cần gia công nhiều feature trên cùng một mặt chuẩn.

Mua Ê Tô Chính Xác GT150A ở đâu?

Khách hàng có thể liên hệ Cơ Khí Thanh Duy để được tư vấn lựa chọn kích thước ê tô phù hợp với phôi, bàn máy và yêu cầu gia công thực tế.

• Cam kết: Sản phẩm mới 100%, đầy đủ chứng nhận chất lượng, phụ kiện đi kèm chuẩn hãng.

• Chính sách: Hỗ trợ giao hàng toàn quốc, bảo hành uy tín, tư vấn kỹ thuật miễn phí 24/7.

Khách hàng có thể liên hệ để được tư vấn chọn đúng kích thước ê tô theo loại phôi, vị trí lắp đặt và nhu cầu sử dụng thực tế.
