Giới thiệu sản phẩm

Ê Tô Chính Xác GT300A 12 Inch là mẫu ê tô cơ khí cỡ lớn được thiết kế theo hướng má kẹp cực rộng 300mm nhưng hành trình mở gọn 200mm. Cấu hình này đặc biệt phù hợp với các block, plate, tấm khuôn và chi tiết cơ khí có bề ngang lớn nhưng chiều kẹp không quá dài, giúp tạo vùng tiếp xúc rộng và bố trí phôi cân đối hơn trên máy phay hoặc trung tâm gia công CNC.

Khác với các mẫu ê tô hành trình dài tập trung vào phôi 400–600mm, GT300A thiên về khả năng đỡ và giữ phôi bản rộng. Má 300mm tạo lợi thế rõ rệt khi gia công block lớn, plate vuông, tấm đế hoặc chi tiết khuôn cần phay mặt trên diện tích rộng.

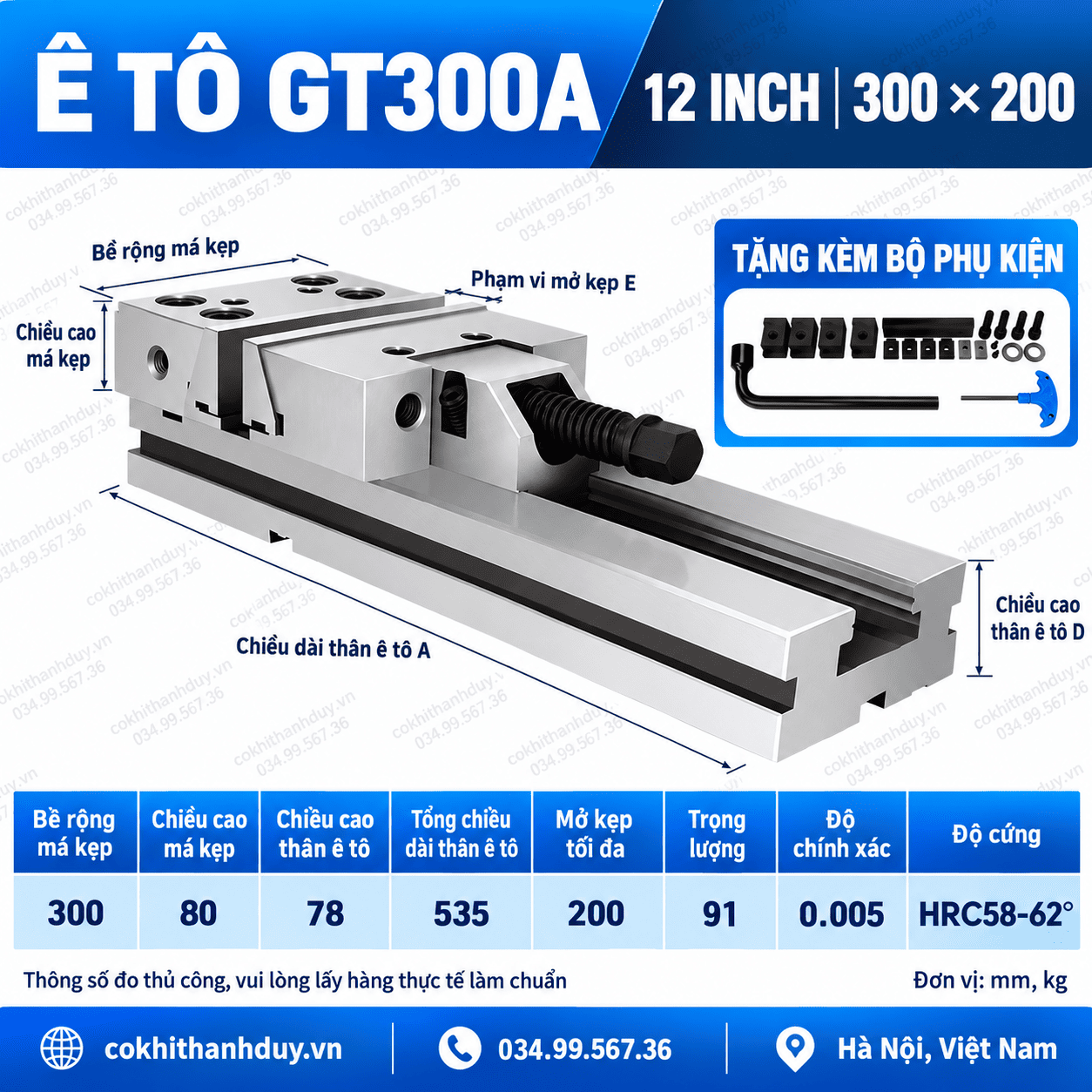

Theo thông số trên hình, GT300A có độ chính xác công bố 0.005mm, độ cứng HRC58–62, chiều cao má kẹp 80mm, chiều cao thân 78mm, tổng chiều dài khoảng 535mm và trọng lượng khoảng 91kg. Đây là cấu hình phù hợp với những xưởng cần một ê tô có độ cứng vững cao, mặt kẹp rộng nhưng không chiếm chiều dài bàn máy quá lớn.

Má kẹp rộng 300mm – điểm mạnh lớn nhất của GT300A

GT300A sử dụng má kẹp rộng tới 300mm, lớn hơn đáng kể so với các mẫu 6 inch, 7 inch và 8 inch thông thường.

Bề rộng này đặc biệt phù hợp với:

• block thép bản rộng;
• block nhôm;
• plate khuôn;
• tấm đế máy;
• jig plate;
• chi tiết cơ khí dạng hộp;
• phôi vuông hoặc gần vuông.

Khi bề rộng má gần với bề rộng phôi, chi tiết được đỡ cân đối hơn và phần nhô ra hai bên giảm xuống.

GT300A dành cho phôi “rộng” hơn là phôi “dài”

Đây là điểm khác biệt nên nhấn mạnh khi lựa chọn model.

GT300A có cấu hình:

má rộng 300mm + mở tối đa 200mm.

Vì vậy sản phẩm không hướng đến các phôi dài 400–600mm như những model GT hành trình lớn. Thay vào đó, GT300A phát huy hiệu quả với các block có kích thước kiểu:

250 × 120mm
280 × 150mm
300 × 180mm

tùy cách bố trí và điều kiện gá thực tế.

Nếu xưởng thường làm plate rộng nhưng không cần mở hàm quá xa, GT300A là cấu hình rất đáng cân nhắc.

Má rộng giúp giảm phần phôi nhô ra ngoài vùng kẹp

Khi một block rộng 250–300mm được kẹp bằng ê tô má chỉ 150–200mm, hai bên phôi sẽ nhô ra khá nhiều.

GT300A với má 300mm giúp vùng đỡ trải rộng hơn trên bề ngang phôi.

Điều này thuận lợi khi:

• phay mặt;
• phay pocket diện rộng;
• khoan nhiều lỗ;
• tạo bậc;
• gia công plate khuôn.

Vùng phôi được đỡ cân đối hơn cũng giúp người vận hành dễ bố trí dao và đường chạy dao.

Phù hợp phay mặt trên block bản lớn

GT300A đặc biệt thích hợp với nguyên công face milling trên block có bề mặt lớn.

Khi dao phay mặt đi qua toàn bộ chiều rộng chi tiết, tải cắt thay đổi liên tục theo vị trí dao.

Má kẹp 300mm giúp tạo vùng giữ rộng hơn, hỗ trợ phôi ổn định trong suốt hành trình cắt nếu mặt chuẩn và căn kê được chuẩn bị đúng.

Sản phẩm phù hợp với:

• tạo mặt chuẩn đầu tiên;
• lấy chiều dày;
• phay tinh mặt trên;
• chuẩn bị block trước gia công khuôn.

Có thể khai thác tốt với block vuông và plate gần vuông

Nhiều chi tiết khuôn hoặc tấm đế không có dạng thanh dài mà gần hình vuông.

Ví dụ:

• 250 × 180mm;
• 280 × 180mm;
• 300 × 190mm.

Với nhóm phôi này, ưu tiên má rộng thường quan trọng hơn hành trình cực dài.

GT300A giúp tạo một vùng gá cân đối, phù hợp với các chi tiết cần gia công đồng đều cả theo chiều X và Y.

Má cao 80mm tăng vùng tựa cho block lớn

GT300A có chiều cao má kẹp 80mm.

Má cao tạo thêm vùng tựa theo phương đứng và đặc biệt hữu ích với block có chiều cao trung bình đến lớn.

Khi phôi được đặt đủ sâu, phần nhô lên phía trên má giảm xuống, hỗ trợ hạn chế mô-men lật khi:

• phay cạnh;
• phay vai;
• phay thành;
• phay pocket sâu;
• khoan cạnh.

Đây là lợi thế rõ rệt so với các mẫu có má thấp hơn.

Tổng chiều dài 535mm – má rất rộng nhưng thân không quá dài

Một điểm đáng chú ý là GT300A có má rộng tới 300mm nhưng tổng chiều dài chỉ khoảng 535mm.

Điều này tạo ra cấu hình khá đặc biệt:

rộng theo phương kẹp ngang nhưng tương đối gọn theo chiều dài bàn máy.

Nhờ đó, GT300A phù hợp với xưởng cần má lớn nhưng không muốn một ê tô dài 800–1000mm chiếm quá nhiều bàn.

Độ chính xác 0.005mm phù hợp với các setup cần kiểm soát chuẩn

Theo thông số trên hình, GT300A có độ chính xác công bố 0.005mm.

Mức này phù hợp với các công việc cần quan tâm tới:

• độ song song;
• mặt chuẩn;
• độ vuông;
• chiều cao phôi;
• khả năng lặp khi thay phôi.

Tuy nhiên độ chính xác cuối cùng vẫn phụ thuộc vào cả hệ thống:

máy → bàn máy → ê tô → căn → phôi → dao → chế độ gia công.

Trọng lượng 91kg tạo độ ổn định nhưng cần lưu ý khi lắp đặt

GT300A nặng khoảng 91kg.

Đây là mẫu ê tô nên được khai thác theo hướng:

lắp lên máy → rà chuẩn → giữ cố định lâu dài

thay vì thường xuyên di chuyển thủ công.

Khối lượng lớn cũng đồng nghĩa cần kiểm tra trước:

• tải trọng bàn máy;
• phương án nâng;
• vị trí bắt ê tô;
• khả năng thao tác an toàn.
