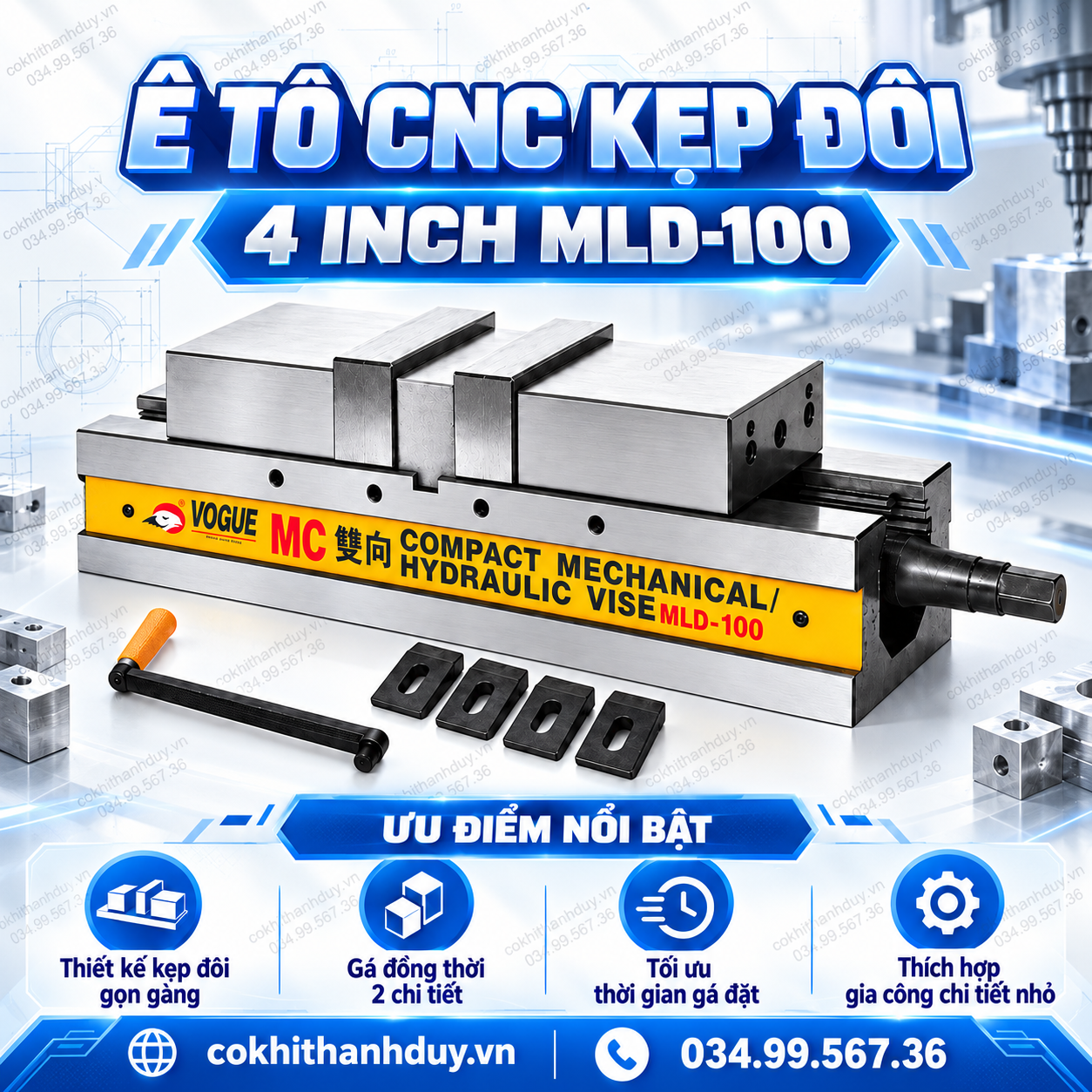

Ê Tô CNC Kẹp Đôi MLD-100 4 Inch – 2 Vị Trí Gá 75mm, Tối Ưu Gia Công Theo Lô

Giới thiệu sản phẩm

Ê Tô CNC Kẹp Đôi MLD-100 4 Inch là dòng ê tô hai vị trí gá dành cho máy phay CNC, trung tâm gia công và các công việc cần xử lý nhiều phôi trong cùng một chu kỳ. Sản phẩm sử dụng má kẹp rộng 100mm, chiều sâu má 45mm và bố trí hai vùng kẹp độc lập theo hai phía, mỗi vùng có phạm vi mở 0–75mm.

Thiết kế kẹp đôi giúp một thân ê tô có thể đảm nhiệm hai vị trí làm việc thay vì chỉ một. Người vận hành có thể gá hai phôi giống nhau để tăng sản lượng, hoặc bố trí hai trạng thái gia công khác nhau như OP10 và OP20 trên cùng bàn máy. Đây là điểm khác biệt quan trọng của MLD-100 so với ê tô một vị trí truyền thống.

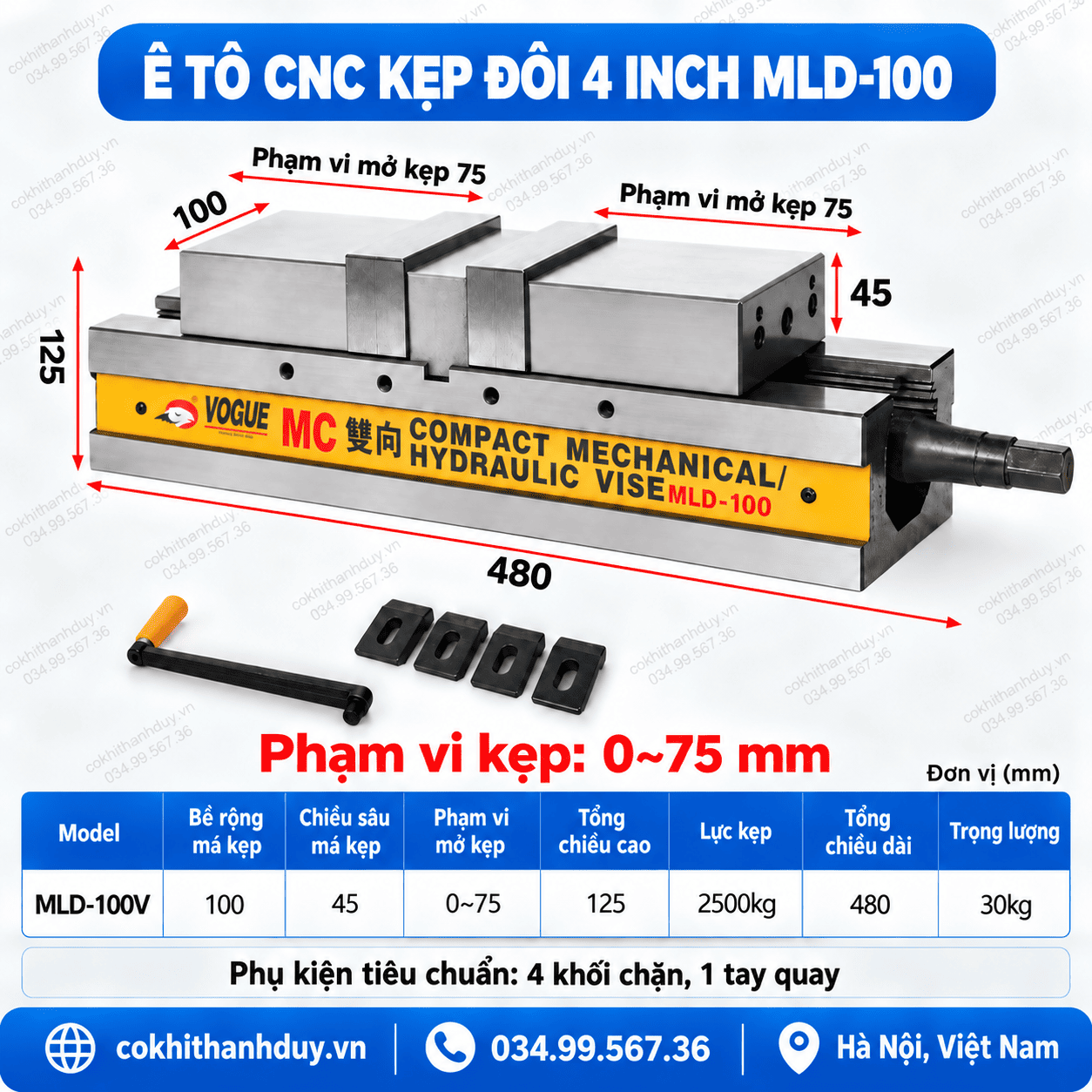

Theo thông số trên ảnh, sản phẩm có lực kẹp công bố 2500kg, tổng chiều cao 125mm, tổng chiều dài 480mm và trọng lượng khoảng 30kg. Kích thước tương đối gọn giúp MLD-100 phù hợp với các máy CNC cỡ nhỏ và trung bình cần tận dụng diện tích bàn nhưng vẫn muốn tăng số lượng phôi trong mỗi lần gá.

Hai vị trí kẹp biến một ê tô thành hai trạm gia công

Điểm đáng giá nhất của MLD-100 không nằm ở kích thước 4 inch mà ở cấu trúc kẹp đôi.

Thay vì một chu kỳ máy chỉ giữ một chi tiết, sản phẩm cho phép bố trí:

Phôi A | Phôi B

trên cùng một thân ê tô.

Nếu hai phôi giống nhau, chương trình CNC có thể chạy lần lượt qua cả hai vị trí. Sau mỗi lần mở cửa máy, người vận hành lấy ra hai sản phẩm thay vì một.

Với sản xuất lặp, thay đổi này có thể giúp tăng hiệu quả sử dụng thời gian máy mà không cần bố trí hai ê tô riêng biệt.

Có thể dùng hai vùng kẹp cho OP10 và OP20

Không nhất thiết hai vị trí phải gá hai phôi giống nhau.

Một cách khai thác hiệu quả hơn là chia chức năng:

Vị trí 1 – OP10: tạo mặt chuẩn, phay thô.
Vị trí 2 – OP20: lật phôi theo mặt chuẩn để hoàn thiện.

Khi đó, một phôi đi theo dòng:

phôi thô → vị trí 1 → vị trí 2 → thành phẩm.

Cách bố trí này rất phù hợp với các chi tiết nhỏ cần hai lần gá nhưng không muốn thay toàn bộ đồ gá giữa hai nguyên công.

Phạm vi mở 75mm mỗi bên phù hợp chi tiết nhỏ chạy số lượng

Mỗi vùng kẹp có hành trình 0–75mm.

Khoảng mở này hướng MLD-100 tới các chi tiết nhỏ và vừa như:

• block nhôm;
• block thép nhỏ;
• linh kiện khuôn;
• plate nhỏ;
• chi tiết đồ gá;
• linh kiện máy;
• sản phẩm CNC lặp số lượng.

Với nhóm phôi này, lợi thế của hai vị trí kẹp thường có ý nghĩa hơn việc sử dụng một ê tô lớn chỉ để giữ một chi tiết.

Má kẹp 100mm phù hợp cho block nhỏ nhưng vẫn có vùng tựa đủ rộng

Bề rộng má 100mm giúp MLD-100 xử lý nhiều chi tiết có chiều ngang phổ biến trong gia công CNC.

Vùng tiếp xúc 100mm tạo bề mặt đỡ phù hợp cho block nhỏ, đồng thời vẫn giữ cho toàn bộ thân ê tô tương đối compact.

Đây là cấu hình hợp lý khi xưởng ưu tiên:

phôi nhỏ + nhiều chi tiết + bàn máy không quá lớn.

Chiều sâu má 45mm giúp giữ phôi thấp hơn

Chiều sâu má kẹp 45mm cho phép người vận hành bố trí phôi tương đối thấp trong vùng gá.

Khi phần phôi nhô lên ít hơn, mô-men do lực cắt tạo ra cũng giảm.

Điều này đặc biệt hữu ích khi:

• phay cạnh;
• phay vai;
• phay rãnh;
• khoan;
• gia công chi tiết có chiều cao thấp – trung bình.

Nếu cần nâng phôi để dao tiếp cận, nên kết hợp căn song song phù hợp.

Kẹp đôi giúp tăng mật độ phôi trên bàn máy

Một vấn đề của máy CNC nhỏ là diện tích bàn hạn chế.

Nếu đặt hai ê tô đơn riêng biệt, người dùng phải dành thêm không gian cho:

• thân ê tô thứ hai;
• khoảng gá;
• bulông;
• vùng thao tác;
• vùng tránh dao.

MLD-100 tích hợp hai vị trí trên cùng một thân dài 480mm, nhờ đó có thể tạo mật độ gá cao hơn so với việc dùng hai ê tô rời trong nhiều trường hợp.

Có thể tạo hai loại má mềm khác nhau trên cùng ê tô

Một hướng khai thác sáng tạo là trang bị má mềm riêng cho từng trạm.

Ví dụ:

Bên trái: hốc gá block vuông.
Bên phải: rãnh gá chi tiết tròn.

Khi đó, MLD-100 có thể xử lý hai dạng phôi khác nhau trên cùng một thân ê tô.

Đây là lựa chọn đáng cân nhắc với xưởng gia công nhiều chi tiết nhỏ nhưng không muốn chế tạo một fixture lớn riêng biệt.

Lực kẹp 2500kg phù hợp với nhóm phôi nhỏ – trung bình

Theo bảng thông số trên ảnh, lực kẹp công bố của sản phẩm là 2500kg.

Với một ê tô kẹp đôi 4 inch, mức này phù hợp cho nhiều công việc như:

• phay mặt;
• phay cạnh;
• khoan;
• phay rãnh;
• gia công block nhỏ.

Tuy nhiên, nên điều chỉnh lực kẹp phù hợp với từng vật liệu.

Đối với chi tiết nhôm mỏng hoặc phôi dễ biến dạng, không nên siết quá mức chỉ vì ê tô có khả năng tạo lực lớn.

Kẹp hai phôi giúp cân bằng kế hoạch sản xuất tốt hơn

Giả sử chu kỳ gia công một phôi là 5 phút.

Nếu chỉ dùng một vị trí, mỗi chu kỳ cho một sản phẩm.

Với hai vị trí và chương trình phù hợp, một chu kỳ có thể hoàn thành hai phôi.

Tổng thời gian cắt có thể tăng, nhưng số lần:

mở cửa → thay phôi → đóng cửa

tính trên từng sản phẩm có thể giảm.

Đây là lợi thế đặc biệt rõ trong những đơn hàng vài chục đến vài trăm chi tiết.

MLD-100 đáng cân nhắc nếu mục tiêu của xưởng không phải gá một phôi thật lớn mà là tăng hiệu suất với nhiều phôi nhỏ.

Sản phẩm đặc biệt phù hợp khi cần:

• hai vùng kẹp trên một thân ê tô;
• gia công hai chi tiết cùng lúc;
• chạy OP10 và OP20;
• sản xuất chi tiết trái/phải;
• giảm số lần mở cửa máy;
• tận dụng tốt diện tích bàn;
• chạy nhiều phôi bằng cùng bộ dao;
• sản xuất CNC theo lô.

Nếu xưởng thường xuyên chạy block nhỏ với số lượng nhiều, cấu trúc kẹp đôi của MLD-100 có thể mang lại giá trị năng suất rõ ràng hơn việc chỉ nâng cấp lên một ê tô đơn lớn hơn.

Mua Ê Tô CNC Kẹp Đôi MLD-100 ở đâu?

Khách hàng có thể liên hệ Cơ Khí Thanh Duy để được tư vấn lựa chọn ê tô kẹp đôi phù hợp với kích thước phôi, bàn máy và phương án gia công.
