Ê Tô Cường Lực DCV-130 – 4 Inch Gọn Bàn Máy, Kẹp 130mm Cho CNC Chính Xác

Giới thiệu sản phẩm

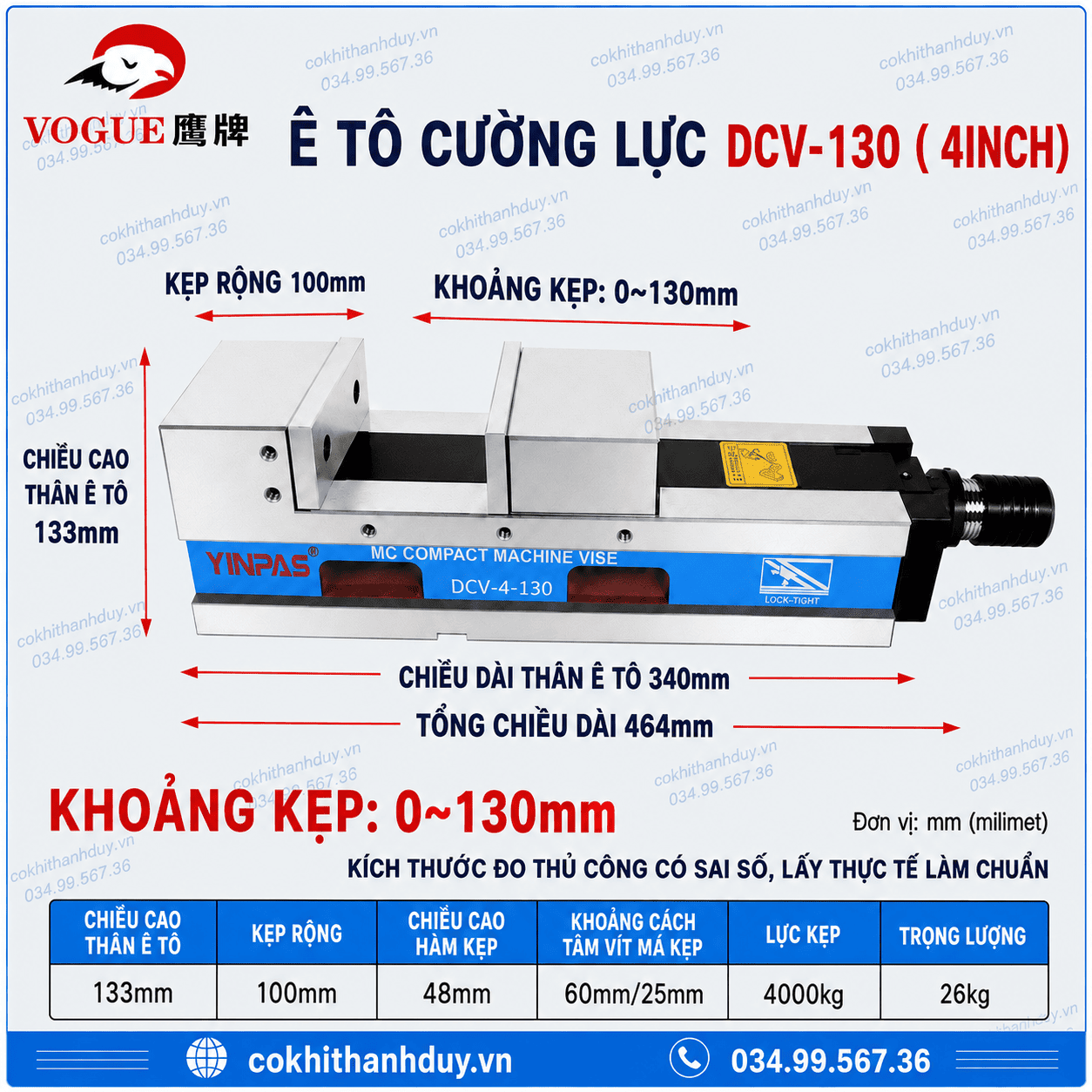

Ê tô cường lực DCV-130 là dòng ê tô 4 inch hướng đến các máy phay và trung tâm gia công CNC cần một hệ gá gọn nhưng vẫn có khoảng kẹp rộng và lực giữ cao. Theo thông số trên sản phẩm, DCV-130 có hàm rộng 100mm, hàm cao 48mm, khoảng kẹp 0–130mm và lực kẹp công bố 4000kg.

Điểm đáng chú ý của model này không nằm ở việc cố gắng thay thế các ê tô 5–6 inch, mà ở khả năng tạo một trạm gá compact cho chi tiết nhỏ và trung bình. Với chiều dài thân khoảng 340mm, tổng chiều dài 464mm và trọng lượng 26kg, DCV-130 phù hợp với các bàn máy cần tiết kiệm diện tích, bố trí nhiều vị trí gá hoặc ưu tiên khả năng tiếp cận dao quanh phôi.

Nếu được kết hợp với căn song song, cữ chặn và má kẹp phù hợp, DCV-130 có thể phát triển từ một ê tô đa dụng thành trạm gá lặp cho sản xuất CNC theo lô.

Điểm mạnh thực sự của DCV-130 là “mật độ gá” trên bàn CNC

Một ê tô nhỏ không đồng nghĩa với khả năng làm việc thấp.

Với những bàn máy có diện tích hạn chế, bài toán quan trọng là:

Một diện tích bàn máy có thể bố trí được bao nhiêu vị trí gá hữu ích?

DCV-130 có thân dài khoảng 340mm, hàm rộng 100mm và trọng lượng 26kg. Kích thước này thuận lợi khi xưởng muốn:

• Giữ lại nhiều hành trình X/Y;
• Bố trí hai hoặc nhiều trạm trên bàn máy phù hợp;
• Chừa không gian cho cữ chặn;
• Chừa khoảng cho đầu dò;
• Hạn chế vướng dao và holder;
• Tạo layout compact cho các chi tiết nhỏ.

Vì vậy, giá trị của DCV-130 không chỉ nằm ở khả năng kẹp một phôi, mà còn ở khả năng sử dụng hiệu quả diện tích bàn máy.

Hàm 100mm phù hợp với chiến lược gá chi tiết nhỏ – trung bình

Hàm kẹp rộng 100mm phù hợp với nhiều loại chi tiết thường gặp trong gia công CNC như:

• Block nhôm nhỏ;
• Block thép;
• Insert khuôn;
• Chi tiết máy;
• Gối đỡ nhỏ;
• Tấm đế compact;
• Phôi vuông và chữ nhật.

Với nhóm phôi này, dùng một ê tô quá lớn đôi khi lại tạo bất lợi:

• Chiếm bàn máy nhiều hơn;
• Tăng khoảng cách từ phôi tới vùng thao tác;
• Hạn chế bố trí nhiều trạm;
• Làm hệ gá nặng không cần thiết.

DCV-130 phù hợp hơn khi mục tiêu là giữ hệ gá vừa đủ với kích thước phôi thực tế.

Khoảng kẹp 130mm tạo dư địa tốt hơn kích thước hàm 100mm

Điểm hay của DCV-130 là hàm chỉ rộng 100mm nhưng khoảng mở lên tới 130mm.

Điều này cho phép xưởng xử lý không chỉ block nhỏ dưới 100mm mà còn nhiều chi tiết có chiều kẹp lớn hơn kích thước danh nghĩa của hàm.

Ví dụ cùng một trạm có thể chuyển giữa:

• Phôi 40–60mm;
• Block 80mm;
• Chi tiết 100mm;
• Một số block khoảng 110–125mm;
• Phôi gần 130mm nếu hình dạng và phương án gá phù hợp.

Như vậy, DCV-130 tạo được một vùng làm việc linh hoạt hơn so với cách nhìn đơn giản “ê tô 4 inch chỉ dành cho phôi nhỏ”.

CV-130 đặc biệt phù hợp với chiến lược “nhiều trạm – phôi nhỏ”

Một hướng khai thác rất khác của DCV-130 là multi-vise setup.

Thay vì sử dụng một ê tô lớn và gia công một chi tiết mỗi chu kỳ, một bàn máy phù hợp có thể bố trí nhiều trạm compact để xử lý:

• Hai phôi giống nhau;
• Op1 và Op2;
• Hai mã hàng nhỏ;
• Nhiều insert khuôn;
• Sản xuất theo lô.

Ví dụ: Trạm A: phôi thô – Op1
          Trạm B: phôi đã tạo chuẩn – Op2

Máy có thể xử lý hai trạng thái sản phẩm trong cùng một chu trình. Đây là một trong những điểm khiến DCV-130 có giá trị khác hẳn ê tô cỡ lớn.

Một ê tô compact giúp dao “nhìn thấy” phôi nhiều hơn

Trong CNC, khả năng tiếp cận dao cũng quan trọng như lực kẹp.

Thân ê tô càng lớn, vùng xung quanh phôi càng dễ bị:

• Hàm chắn dao;
• Holder vướng thân;
• Spindle khó tiếp cận cạnh;
• Hạn chế đường chạy dao.

DCV-130 có kích thước nhỏ hơn các dòng 5–8 inch nên thuận lợi hơn cho những chi tiết cần:

• Phay nhiều cạnh;
• Gia công sát biên;
• Khoan gần thành;
• Dùng dao ngắn;
• Bố trí nhiều dụng cụ quanh phôi.

Đây chính là lợi thế của một workholding footprint nhỏ: không chỉ tiết kiệm bàn máy mà còn tăng không gian thao tác quanh chi tiết.

Khoảng cách tâm vít má kẹp 60/25mm mở ra khả năng làm má riêng

 DCV-130 có khoảng cách tâm vít má kẹp 60mm / 25mm.

Đây là thông số đáng chú ý với xưởng có khả năng tự gia công phụ kiện.

Có thể phát triển:

• Má mềm bằng nhôm;
• Má có bậc;
• Má kẹp phôi tròn;
• Má khoét theo biên dạng;
• Má chuyên dụng cho một mã hàng;
• Má bảo vệ bề mặt chi tiết.

Khi đó, thân DCV-130 đóng vai trò như nền gá tiêu chuẩn, còn phần má được thay đổi theo từng loại sản phẩm.

Đây là cách tăng giá trị của ê tô mà không phải mua thêm nhiều bộ gá hoàn chỉnh.

DCV-130 tạo lợi thế khi dùng dao ngắn

Một trong những cách tăng độ cứng vững của hệ cắt là giảm chiều dài dao nhô khỏi holder.

Một ê tô nhỏ giúp phôi ít bị “chìm” giữa các thành gá lớn, từ đó có thể tạo điều kiện sử dụng:

• Dao ngắn hơn;
• Holder gần phôi hơn;
• Setup compact hơn.

Dao ngắn hơn thường có độ cứng vững tốt hơn dao nhô dài trong cùng điều kiện.

Do đó, lợi thế của DCV-130 đôi khi không nằm trực tiếp ở bản thân ê tô mà nằm ở khả năng xây dựng toàn bộ hệ máy–dao–phôi gọn hơn.

Ê tô cường lực DCV-130 đặc biệt đáng mua cho xưởng CNC chuyên chi tiết nhỏ và trung bình, nơi diện tích bàn máy có giá trị không kém lực kẹp.

Tổ hợp: hàm 100mm + mở 130mm + lực kẹp 4000kg + trọng lượng 26kg tạo ra một model phù hợp với:

• Insert khuôn;
• Block nhỏ;
• Chi tiết máy;
• Prototype;
• Sản xuất nhiều trạm;
• Job chạy lặp bằng má mềm.

Nếu xưởng có kế hoạch sử dụng má chuyên dụng + cữ + recipe setup, DCV-130 còn có thể trở thành một nền gá rất hiệu quả cho sản xuất hàng loạt chi tiết nhỏ.

Cơ Khí Thanh Duy tự hào là đơn vị phân phối uy tín các dòng thiết bị, phụ kiện gá kẹp cơ khí, dụng cụ phụ trợ máy CNC chính hãng tại Việt Nam.

• Cam kết: Sản phẩm mới 100%, đầy đủ chứng nhận chất lượng, phụ kiện đi kèm chuẩn hãng.

• Chính sách: Hỗ trợ giao hàng toàn quốc, bảo hành uy tín, tư vấn kỹ thuật miễn phí 24/7.

Khách hàng có thể liên hệ để được tư vấn chọn đúng kích thước ê tô theo loại phôi, vị trí lắp đặt và nhu cầu sử dụng thực tế.
