Ê Tô Định Tâm DJ-1015S – Kẹp Đối Xứng, Lấy Tâm Nhanh Cho CNC

Giới thiệu sản phẩm

Ê tô định tâm DJ-1015S là dòng ê tô cơ khí chính xác được thiết kế theo cơ chế kẹp hướng tâm, giúp hai hàm dịch chuyển về phía tâm khi siết phôi. Nhờ đó, vị trí tâm chi tiết được duy trì thuận tiện hơn so với kiểu ê tô chỉ dịch chuyển một hàm, đặc biệt hữu ích khi gia công CNC, phay nhiều mặt hoặc sản xuất các chi tiết cần lấy tâm lặp lại.

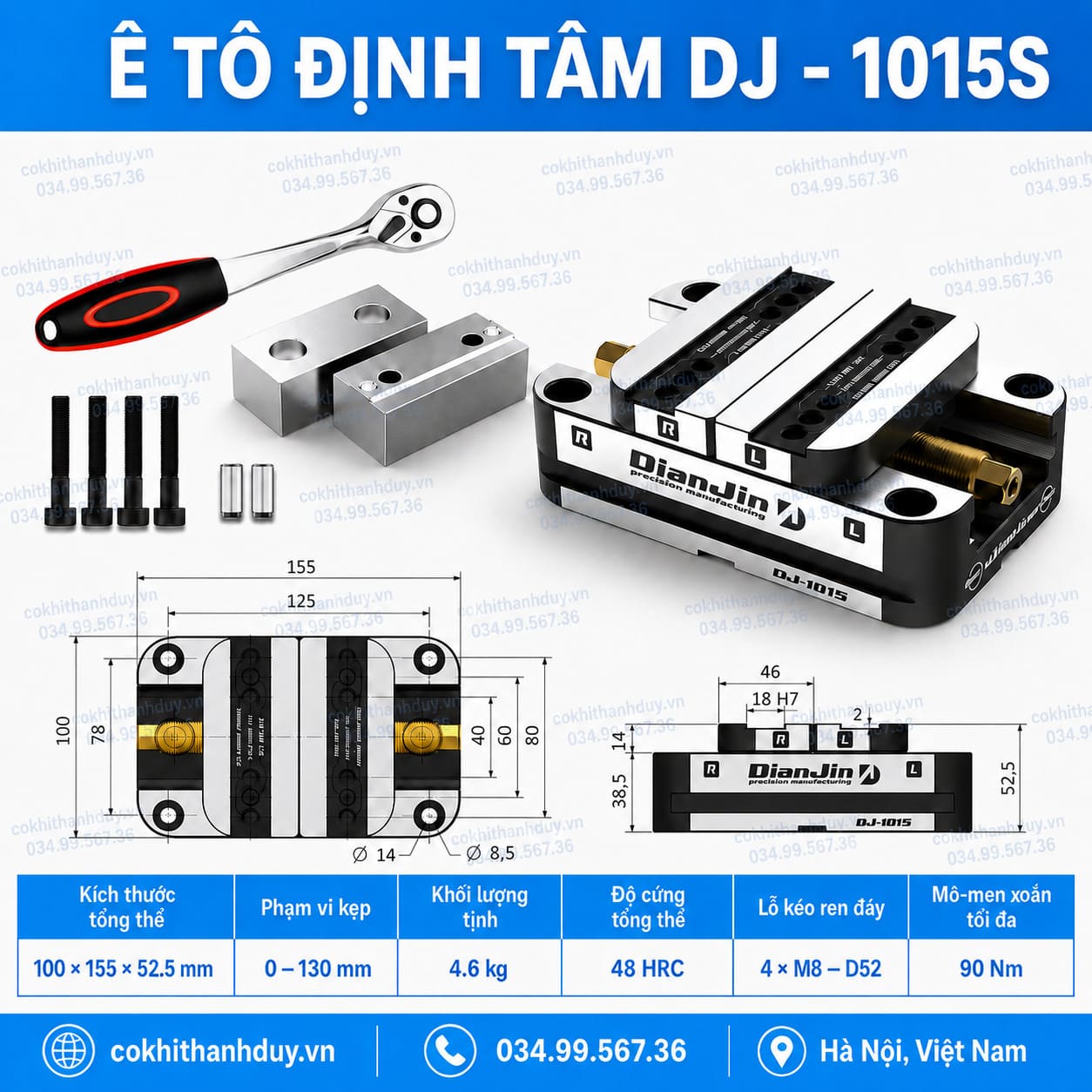

DJ-1015S có kích thước tổng thể 100 × 155 × 52.5mm, thiết kế thấp và gọn nhưng cho phạm vi kẹp 0–130mm. Mô-men xoắn tối đa công bố 90Nm, phù hợp với nhiều loại phôi dạng khối, phôi vuông, chi tiết khuôn và linh kiện cơ khí kích thước nhỏ đến trung bình.

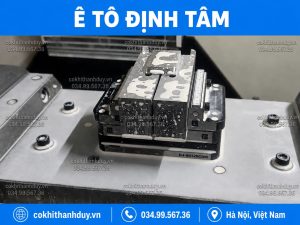

Với trọng lượng chỉ khoảng 4.6kg, sản phẩm thuận tiện bố trí trên bàn máy CNC, trung tâm gia công, máy phay hoặc hệ thống đồ gá cần tối ưu diện tích làm việc.

Ê tô định tâm DJ-1015S khác gì ê tô thông thường?

Điểm đáng chú ý của DJ-1015S nằm ở cơ chế định tâm phôi khi kẹp. Thay vì một hàm cố định và một hàm di chuyển như ê tô truyền thống, kiểu ê tô định tâm được sử dụng nhằm đưa hai phía kẹp tiến về tâm chi tiết.

Điều này đặc biệt hữu ích khi:

• Gia công chi tiết lấy tâm làm chuẩn;
• Phay hai cạnh đối xứng;
• Gia công CNC nhiều mặt;
• Chạy nhiều phôi cùng kích thước;
• Muốn hạn chế lấy lại tâm sau mỗi lần thay phôi;
• Gia công chi tiết vuông hoặc chữ nhật;
• Thiết lập đồ gá theo tọa độ trung tâm;
• Cần bố trí nhiều ê tô trên cùng bàn máy.

Khi quy trình được thiết lập đúng, người vận hành có thể kiểm soát vị trí phôi thuận tiện hơn giữa các lượt tháo và gá.

Cơ chế định tâm giúp giảm thời gian setup như thế nào?

Trong gia công CNC, thời gian không tạo phoi như gá phôi, rà tâm và lấy lại tọa độ ảnh hưởng trực tiếp đến năng suất. Với những chi tiết lấy tâm làm chuẩn, ê tô định tâm giúp đơn giản hóa một phần quy trình này.

DJ-1015S hỗ trợ:

• Xác định tâm đồ gá ngay từ bước setup;
• Thay phôi cùng kích thước thuận tiện hơn;
• Giảm số lần rà lại hai cạnh;
• Dễ xây dựng chương trình theo tâm chi tiết;
• Thuận tiện xoay phôi 180°;
• Hỗ trợ chạy các chi tiết đối xứng;
• Dễ thiết lập nhiều vị trí gá trên bàn CNC;
• Phù hợp với sản xuất lặp lại.

Với yêu cầu chính xác cao, phôi đầu tiên vẫn cần được rà và kiểm tra đầy đủ trước khi chạy cả lô.

Vì sao thiết kế thấp 52.5mm đáng chú ý trên máy CNC?

Chiều cao tổng thể của DJ-1015S chỉ khoảng 52.5mm. Một ê tô thấp giúp hạn chế chiếm dụng không gian theo trục Z và tạo thêm khoảng làm việc giữa phôi với đầu trục chính.

Thiết kế thấp có lợi khi:

• Máy có hành trình Z hạn chế;
• Sử dụng dao ngắn để tăng độ cứng vững;
• Gia công chi tiết tương đối cao;
• Cần tránh bầu dao chạm thân ê tô;
• Sử dụng bàn xoay hoặc bàn gá phụ;
• Lắp nhiều tầng đồ gá;
• Gia công 3+2 hoặc nhiều hướng;
• Muốn đưa phôi gần bàn máy hơn.

Tuy nhiên, cần cộng cả chiều cao ê tô, chiều cao phôi và dụng cụ gá phụ trước khi thiết lập chương trình.

Phạm vi kẹp 0–130mm mang lại khả năng ứng dụng nào?

Mặc dù thân ê tô dài chỉ 155mm, DJ-1015S có phạm vi kẹp công bố đến 130mm, tạo sự linh hoạt khi xử lý nhiều kích thước chi tiết khác nhau.

Sản phẩm phù hợp với:

• Block thép;
• Block nhôm;
• Chi tiết khuôn;
• Tấm đế nhỏ;
• Chi tiết dạng vuông;
• Phôi chữ nhật;
• Linh kiện máy;
• Sản phẩm mẫu;
• Phôi gia công CNC số lượng nhỏ;
• Chi tiết cần định vị theo tâm.

Khi phôi gần giới hạn mở tối đa, cần kiểm tra diện tích tiếp xúc giữa hàm và phôi thay vì chỉ dựa vào kích thước 130mm.

Vì sao DJ-1015S phù hợp với gia công nhiều mặt?

Khi gia công một chi tiết qua nhiều cạnh, việc duy trì chuẩn sau mỗi lần xoay phôi có thể mất thời gian. Với ê tô định tâm, tâm chi tiết có thể được sử dụng làm điểm tham chiếu để xây dựng quy trình gá hợp lý hơn.

Ứng dụng này hữu ích khi:

• Phay mặt trên rồi xoay phôi;
• Gia công hai cạnh đối diện;
• Phay chi tiết đối xứng;
• Gia công nhiều mặt trên máy CNC;
• Cần lấy tâm làm chuẩn chương trình;
• Chi tiết phải tháo và gá lại nhiều lần;
• Sản phẩm có hình dạng lặp;
• Muốn chuẩn hóa quy trình gá.

Người vận hành vẫn cần xác định mặt chuẩn theo phương Z và kiểm tra độ chính xác sau mỗi công đoạn quan trọng.

Mua ê tô định tâm DJ-1015S ở đâu uy tín?

Cơ Khí Thanh Duy cung cấp ê tô định tâm và các thiết bị gá kẹp phục vụ CNC, máy phay, khuôn mẫu và gia công cơ khí chính xác. Khách hàng được hỗ trợ đối chiếu kích thước phôi, phạm vi kẹp, vị trí lắp và nhu cầu sử dụng trước khi lựa chọn.

Sản phẩm được hỗ trợ giao hàng, xuất hóa đơn và bảo hành theo chính sách áp dụng.
