Ê Tô Thủy Lực DYV-5-180 – Mở Kẹp 180mm, Cỡ 5 Inch Cân Bằng Giữa Độ Gọn Và Khả Năng Gá Phôi

Giới thiệu sản phẩm

Ê tô thủy lực DYW ROIYNX DYV-5-180 là dòng ê tô 5 inch thiết kế theo hướng compact, phù hợp cho máy phay và các công việc gia công cơ khí cần khoảng mở lớn hơn ê tô 4 inch nhưng vẫn muốn giữ kích thước đồ gá ở mức vừa phải.

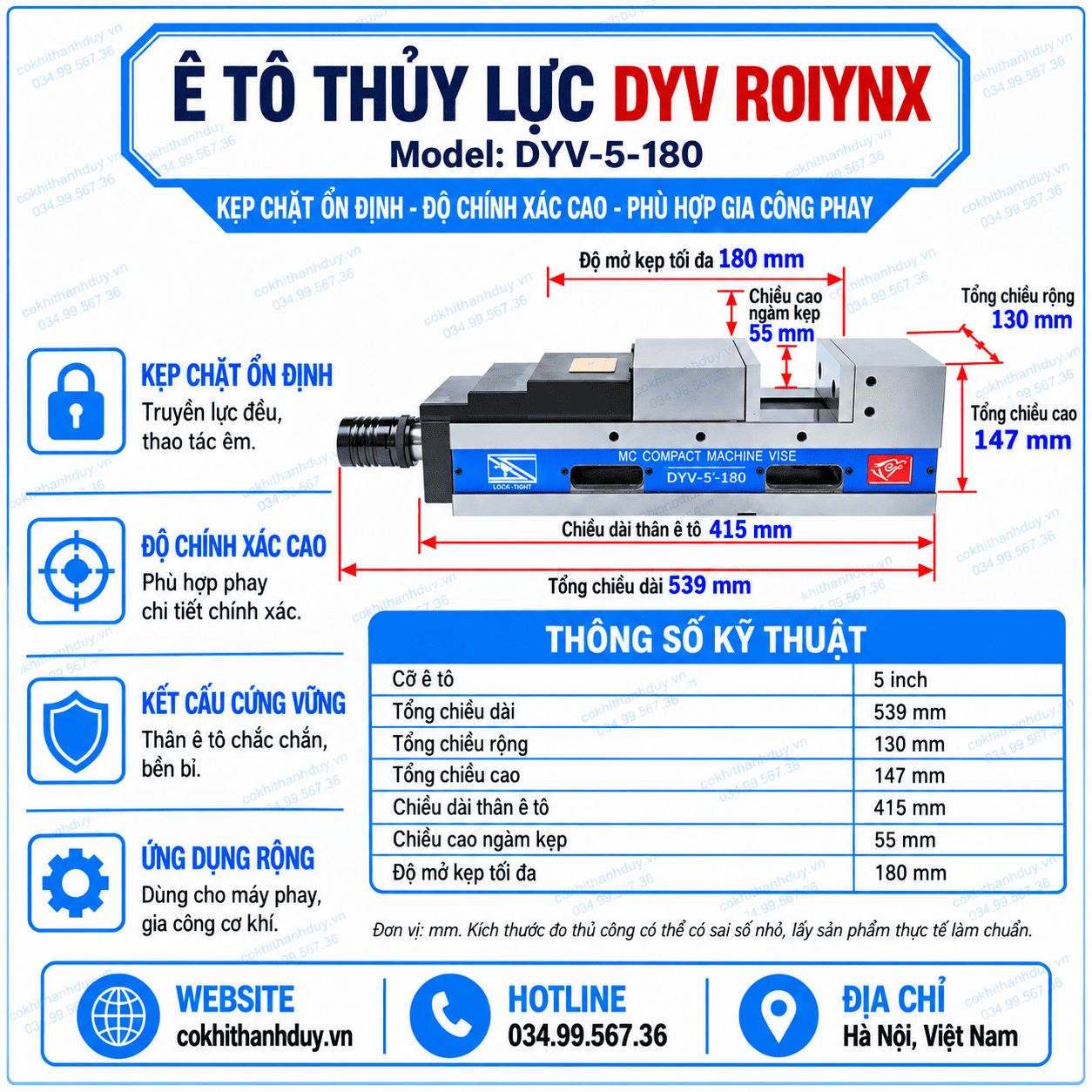

Theo thông số thể hiện trên hình, DYV-5-180 có độ mở kẹp tối đa 180mm, chiều cao ngàm 55mm, tổng chiều rộng 130mm, chiều cao tổng thể 147mm, chiều dài thân 415mm và tổng chiều dài 539mm. Đây là cấu hình nằm giữa nhóm ê tô 4 inch nhỏ gọn và nhóm 6 inch kích thước lớn, phù hợp với nhiều block, plate và chi tiết cơ khí cỡ vừa.

Điểm đáng chú ý của model này là khả năng tạo một trạm gá “vừa đủ lớn”: mở được phôi tới 180mm nhưng không làm bàn máy trở nên quá chật. Với các xưởng thường xuyên chuyển đổi giữa nhiều kích thước phôi, DYV-5-180 có thể là một lựa chọn cân bằng giữa khả năng gá, không gian bàn máy và tính linh hoạt khi setup.

DYV-5-180 là “size chuyển tiếp” rất đáng chú ý giữa 4 inch và 6 inch

Không phải xưởng nào cũng cần nhảy thẳng từ ê tô 4 inch lên 6 inch.

Model 5 inch DYV-5-180 giải quyết một khoảng nhu cầu khá thực tế:

• Ê tô 4 inch bắt đầu thiếu khoảng mở;
• Nhưng ê tô 6 inch lại lớn hơn mức cần thiết;
• Bàn máy vẫn cần chừa diện tích cho các đồ gá khác;
• Phôi thường nằm trong nhóm nhỏ đến trung bình.

Với độ mở tối đa 180mm, model này tạo thêm đáng kể không gian gá so với bản DYV-4-130 nhưng vẫn giữ tổng chiều rộng chỉ 130mm.

Đây chính là điểm khác biệt đáng khai thác nhất của sản phẩm.

Khoảng mở 180mm giúp giảm số lần phải đổi sang ê tô lớn hơn

Trong thực tế, nhiều xưởng thường gặp phôi có kích thước dao động:

100mm → 130mm → 150mm → 170mm

Nếu ê tô chỉ mở tới 130mm, các phôi lớn hơn sẽ buộc phải đổi setup.

DYV-5-180 mở đến 180mm, giúp một ê tô có thể xử lý nhiều kích thước phôi hơn trong cùng nhóm sản phẩm.

Điều này giúp giảm:

• Đổi ê tô;
• Căn lại bàn máy;
• Rà lại mỏ;
• Thiết lập lại gốc;
• Thời gian dừng máy giữa các đơn hàng.

Mỏ cao 55mm phù hợp hơn với block cỡ vừa

Chiều cao ngàm kẹp 55mm tạo vùng tiếp xúc lớn hơn so với những model 4 inch nhỏ.

Điều này đặc biệt hữu ích với:

• Block thép;
• Block nhôm;
• Plate dày;
• Chi tiết khuôn;
• Đồ gá;
• Chi tiết máy hình hộp.

Tùy loại phôi, người vận hành có thể kết hợp cùng căn song song, tấm kê hoặc má mềm để điều chỉnh chiều cao gá phù hợp.

Tổng rộng 130mm – vẫn đủ gọn để giữ bàn máy “thoáng”

Một model mở đến 180mm nhưng tổng chiều rộng chỉ khoảng 130mm là điểm đáng chú ý.

Trên bàn CNC, mỗi 10–20mm chiều rộng đều có giá trị khi cần bố trí:

• Ê tô thứ hai;
• Cữ chặn;
• Probe;
• Block định vị;
• Fixture phụ.

Vì vậy, DYV-5-180 không chỉ giải quyết bài toán “kẹp được phôi bao nhiêu”, mà còn liên quan đến cách tận dụng diện tích bàn máy.

Chiều dài thân 415mm giúp tạo nền gá ổn định nhưng chưa quá dài

DYV-5-180 có chiều dài thân 415mm, tổng chiều dài 539mm.

Đây là kích thước lớn hơn rõ rệt model 4 inch nhưng vẫn nằm trong nhóm phù hợp với nhiều bàn máy cỡ vừa.

Chiều dài này giúp cân bằng giữa:

• Khoảng mở 180mm;
• Không gian cơ cấu kẹp;
• Độ chắc của thân;
• Diện tích chiếm chỗ trên bàn máy.

Nó phù hợp với những xưởng muốn nâng kích thước phôi nhưng không muốn chuyển ngay sang một ê tô 6–8 inch nặng và dài hơn đáng kể.

Model 5 inch phù hợp với plate vừa hơn model 4 inch

Nếu phôi là plate rộng khoảng 130–170mm, model DYV-4-130 có thể bắt đầu hạn chế.

DYV-5-180 mở rộng vùng làm việc lên 180mm, giúp các plate cỡ vừa có thêm không gian gá.

Phù hợp với:

• Tấm đế nhỏ;
• Plate jig;
• Chi tiết fixture;
• Tấm khuôn;
• Block bản rộng vừa.

Đây là nhóm sản phẩm rất phổ biến trong xưởng phay CNC.

Có thể tận dụng má mềm để tạo “ổ định vị” cho từng mã hàng

Một trong những cách nâng cấp hiệu quả nhất cho ê tô là dùng má mềm.

Má mềm có thể được gia công:

• Rãnh;
• Bậc;
• Hốc;
• Biên dạng;
• Cữ tích hợp.

Khi đó, phôi chỉ cần đặt vào đúng vị trí đã gia công sẵn.

Lợi ích gồm:

• Setup nhanh;
• Vị trí phôi lặp lại tốt hơn;
• Hạn chế phụ thuộc thao tác người vận hành;
• Phù hợp chạy nhiều sản phẩm giống nhau.

Với vùng mở 180mm, DYV-5-180 có đủ không gian để khai thác nhiều kiểu má mềm cho các chi tiết cỡ vừa.

Khác biệt thực tế giữa DYV-4-130 và DYV-5-180

DYV-5-180 là model đáng cân nhắc nếu xưởng đang cần một chiếc ê tô nằm đúng giữa hai thái cực:

không quá nhỏ như 4 inch – không quá cồng kềnh như 6 inch.

Điểm nổi bật của sản phẩm gồm:

• Cỡ 5 inch
• Mở tối đa 180mm
• Ngàm cao 55mm
• Thân rộng 130mm
• Thân dài 415mm
• Tổng dài 539mm
• Thiết kế compact, phù hợp máy phay.

Nếu xưởng thường xuyên làm block hoặc plate cỡ trung bình và muốn dùng một ê tô cho nhiều mã hàng khác nhau, DYV-5-180 là lựa chọn cân bằng giữa khả năng gá và diện tích bàn máy.

Mua ê tô thủy lực DYV-5-180 ở đâu?

Cơ Khí Thanh Duy tự hào là đơn vị phân phối uy tín các dòng thiết bị, phụ kiện gá kẹp cơ khí, dụng cụ phụ trợ máy CNC chính hãng tại Việt Nam.

• Cam kết: Sản phẩm mới 100%, đầy đủ chứng nhận chất lượng, phụ kiện đi kèm chuẩn hãng.

• Chính sách: Hỗ trợ giao hàng toàn quốc, bảo hành uy tín, tư vấn kỹ thuật miễn phí 24/7.

Khách hàng có thể liên hệ để được tư vấn chọn đúng kích thước ê tô theo loại phôi, vị trí lắp đặt và nhu cầu sử dụng thực tế.
