Ê Tô Thủy Lực DYV-ROIYNX-8-200,  Chuyên Gá Block Nặng & Plate Lớn CNC

Giới thiệu sản phẩm

Ê tô thủy lực DYV ROIYNX-8-200 là dòng ê tô 8 inch hướng đến nhóm chi tiết có bề mặt kẹp lớn, block bản rộng, plate, chi tiết khuôn và các phôi cơ khí kích thước trung bình – lớn. Điểm khác biệt của model này không nằm ở hành trình mở quá dài, mà ở ngàm kẹp rộng 200mm và cao 70mm, tạo vùng tiếp xúc lớn hơn với phôi.

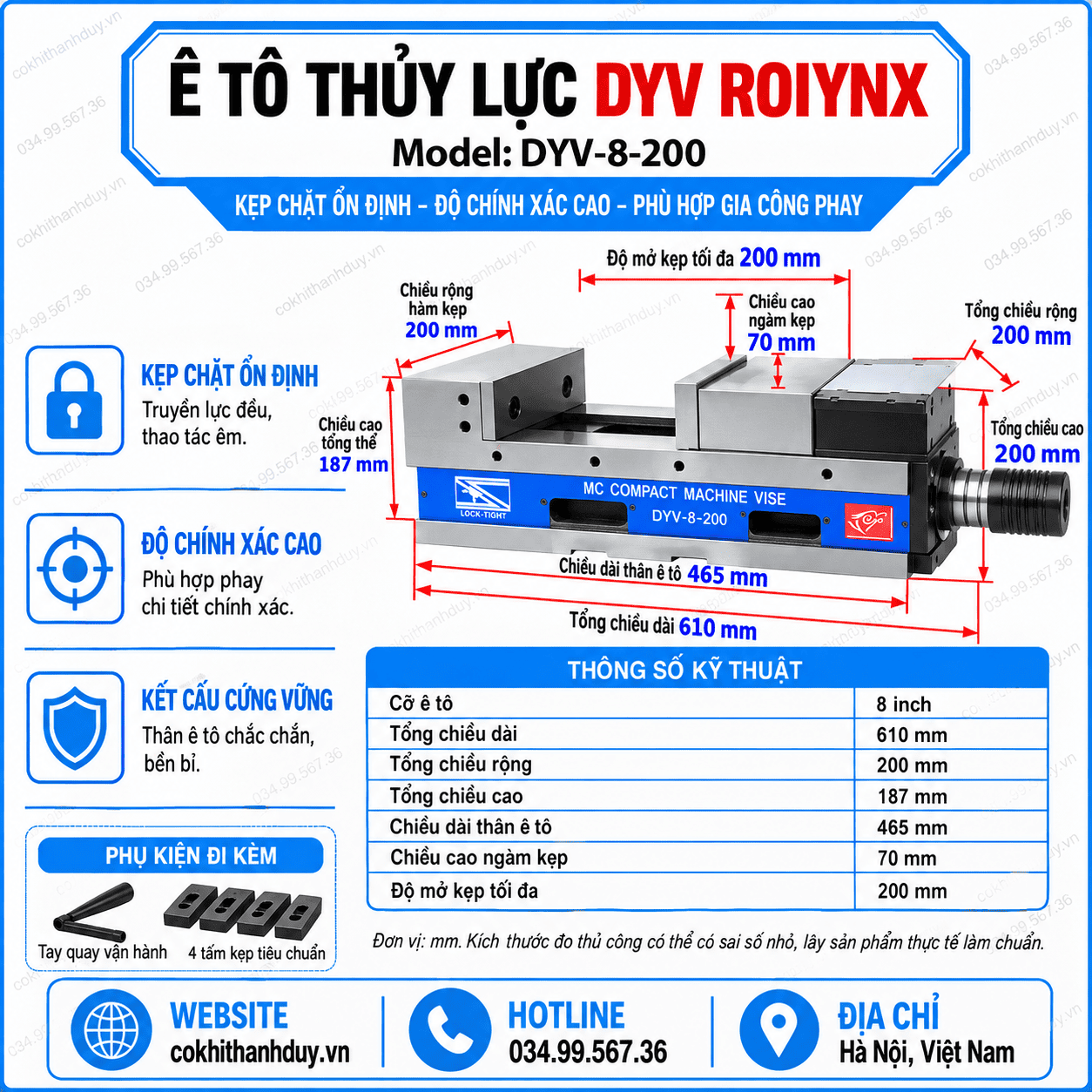

Theo thông số trên hình, DYV-8-200 có độ mở kẹp tối đa 200mm, tổng chiều rộng 200mm, chiều dài thân 465mm, tổng chiều dài 610mm. Cấu hình này phù hợp với những xưởng ưu tiên độ chắc của vùng gá và khả năng đỡ phôi bản rộng hơn là chỉ cần hành trình mở lớn.

Sản phẩm thuộc dạng Compact Machine Vise, phù hợp sử dụng trên máy phay và các hệ thống gia công cơ khí cần một trạm gá cỡ lớn, thuận tiện cho phay mặt, phay rãnh, khoan, gia công block khuôn hoặc các chi tiết cần thực hiện nhiều nguyên công trên cùng một lần gá.

Điểm mạnh của DYV-8-200: mỏ rộng 200mm giúp “ôm” phôi bản rộng tốt hơn

Ở model này, điểm cần quan tâm trước tiên không phải là độ mở 200mm mà chính là chiều rộng hàm kẹp 200mm.

Khi gá:

• Block thép bản rộng;
• Block nhôm;
• Tấm khuôn;
• Plate;
• Tấm đế máy;
• Chi tiết dạng hộp;

mỏ rộng tạo vùng tiếp xúc lớn hơn theo phương ngang.

Điều này giúp chiếc ê tô có tỷ lệ cân đối hơn với phôi lớn, thay vì dùng một mỏ nhỏ để giữ một block có bề rộng vượt quá nhiều lần kích thước hàm.

DYV-8-200 thiên về “độ phủ của hàm kẹp” hơn hành trình mở cực dài

Đây là điểm khác biệt đáng khai thác so với DYV-6-300.

DYV-6-300: mỏ hẹp hơn nhưng mở tới 300mm.
DYV-8-200: mở 200mm nhưng hàm kẹp rộng tới 200mm.

Hai model phục vụ hai kiểu phôi khác nhau.

DYV-8-200 phù hợp hơn khi người dùng cần:

phôi không quá dày theo phương mở nhưng lại có bề mặt kẹp rộng.

Ví dụ:

• Block gần vuông;
• Tấm khuôn;
• Plate bản rộng;
• Chi tiết cơ khí có diện tích mặt kẹp lớn.

Ngàm cao 70mm tạo vùng tiếp xúc đáng kể với block dày

Chiều cao ngàm kẹp 70mm lớn hơn rõ rệt các model 4–6 inch trước đó.

Điều này tạo thêm không gian tiếp xúc với phôi và giúp người vận hành linh hoạt hơn trong việc lựa chọn chiều cao gá.

Có thể kết hợp với:

• Căn song song;
• Tấm kê;
• Má mềm;
• Cữ chặn;
• Block phụ.

Khi làm block tương đối dày, ngàm cao giúp giảm tình trạng chỉ một phần rất nhỏ của phôi tiếp xúc với mỏ.

Có thể dùng làm trạm gá tiêu chuẩn cho block khuôn cỡ lớn

Trong xưởng khuôn mẫu, các block thường có kích thước thay đổi nhưng nhiều chi tiết vẫn nằm trong vùng dưới 200mm theo phương mở.

DYV-8-200 có thể sử dụng cho:

• Core block;
• Cavity block;
• Plate khuôn;
• Insert lớn;
• Tấm đế;
• Block đồ gá.

Việc tiêu chuẩn hóa một model ê tô cho nhóm block này giúp giảm số lượng setup khác nhau trong xưởng.

Mỏ rộng 200mm rất phù hợp để làm má mềm theo sản phẩm

Một ưu điểm ít được khai thác của ê tô cỡ lớn là khả năng sử dụng má mềm rộng.

Má mềm có thể được gia công thành:

• Hốc giữ block;
• Bậc;
• Rãnh;
• Biên dạng cong;
• Cữ tích hợp.

Khi đó, vùng mỏ 200mm cung cấp đủ diện tích để tạo một bộ má theo hình dạng sản phẩm.

DYV-8-200 từ một ê tô đa dụng có thể trở thành fixture bán chuyên dụng cho sản xuất lặp.

Phù hợp để gia công plate có nhiều lỗ hoặc pocket

Plate bản rộng thường có nhiều feature phân bố trên toàn bề mặt:

• Dãy lỗ;
• Lỗ ren;
• Pocket;
• Rãnh;
• Mặt bậc.

Nếu plate có thể được giữ ổn định ngay từ đầu, máy có thể xử lý nhiều feature trên cùng một setup.

Điều này giúp giảm việc:

tháo → đổi vị trí → rà lại → chạy tiếp.

Thân dài 465mm nhưng mỏ rộng 200mm tạo tỷ lệ “ngắn – rộng” khá đặc trưng

So với các model có hành trình mở tới 300mm, DYV-8-200 không quá dài.

Chiều dài thân khoảng 465mm, tổng chiều dài 610mm.

Trong khi đó, bề rộng đã lên tới 200mm.

Điều này cho thấy thiết kế thiên về:

nền gá rộng + khoảng mở vừa phải

hơn là:

thân rất dài + khoảng mở cực lớn.

Đây là lý do model này phù hợp với block bản rộng hơn là các plate cực dài theo phương kẹp.

Phôi lớn cần kiểm soát cả độ nhô và vị trí tâm phôi

Với block bản rộng, không nên chỉ kiểm xem phôi “đã chặt chưa”.

Cần chú ý:

• Phôi có nằm cân giữa mỏ không?
• Có lệch quá nhiều sang một bên?
• Phần nhô trên mỏ có quá cao?
• Căn có tiếp xúc đều?
• Có phoi ở đáy không?

Một phôi được đặt cân đối sẽ giúp hệ gá làm việc hợp lý hơn.

DYV-8-200 phù hợp với xưởng cần một ê tô cỡ lớn theo hướng mỏ rộng – ngàm cao – ưu tiên block và plate bản rộng, thay vì chỉ cần một hành trình mở thật dài.

Các điểm nổi bật:

• Cỡ 8 inch
• Chiều rộng hàm kẹp 200mm
• Độ mở tối đa 200mm
• Ngàm cao 70mm
• Tổng rộng 200mm
• Thân dài 465mm
• Tổng dài 610mm
• Có tay quay và 4 tấm kẹp tiêu chuẩn theo hình.

Nên chọn DYV-8-200 nếu:

• Thường xuyên gia công block bản rộng;
• Cần mỏ 200mm;
• Làm khuôn và plate;
• Muốn giữ phôi lớn trên một trạm;
• Máy đủ không gian cho ê tô 8 inch.

Nếu nhu cầu chính lại là phôi hẹp nhưng dài tới 250–300mm theo phương kẹp, DYV-6-300 sẽ hợp lý hơn.

Mua ê tô thủy lực DYV-8-200 ở đâu?

Cơ Khí Thanh Duy tự hào là đơn vị phân phối uy tín các dòng thiết bị, phụ kiện gá kẹp cơ khí, dụng cụ phụ trợ máy CNC chính hãng tại Việt Nam.

• Cam kết: Sản phẩm mới 100%, đầy đủ chứng nhận chất lượng, phụ kiện đi kèm chuẩn hãng.

• Chính sách: Hỗ trợ giao hàng toàn quốc, bảo hành uy tín, tư vấn kỹ thuật miễn phí 24/7.

Khách hàng có thể liên hệ để được tư vấn chọn đúng kích thước ê tô theo loại phôi, vị trí lắp đặt và nhu cầu sử dụng thực tế.
