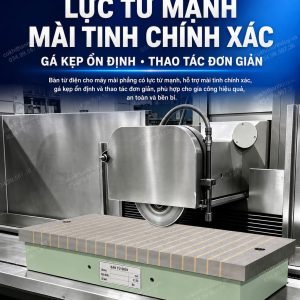

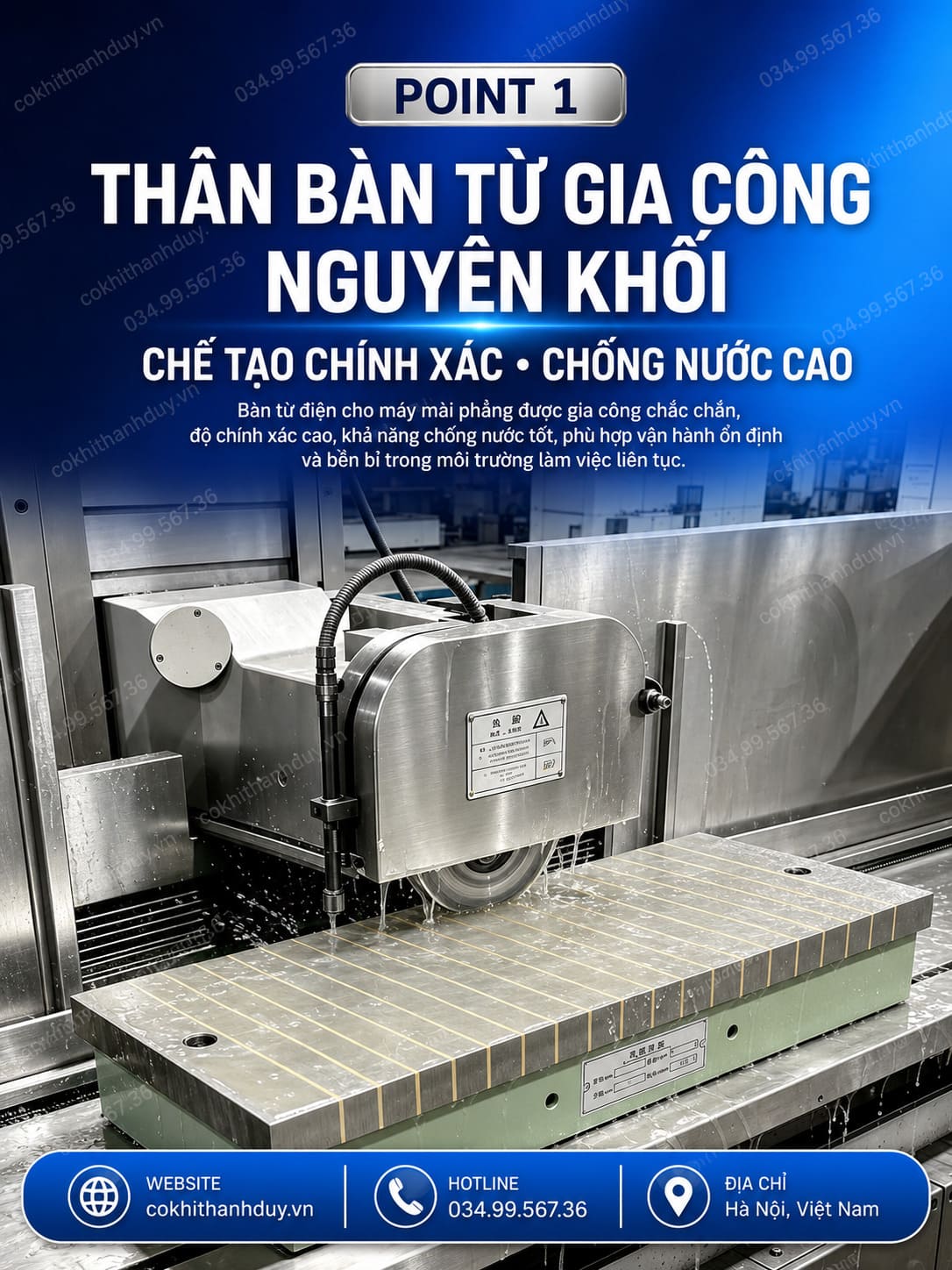

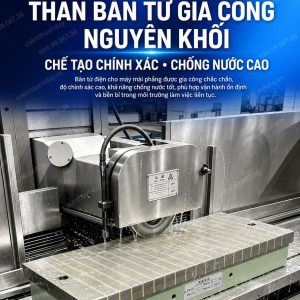

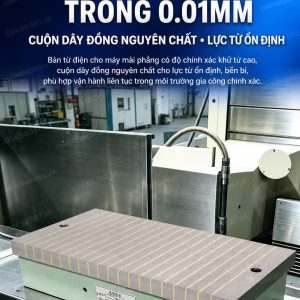

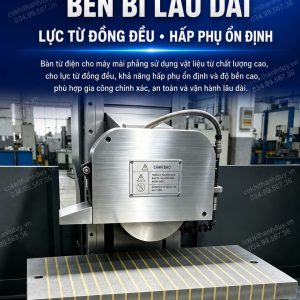

Bàn Từ Điện Máy Mài Phẳng 200×450mm – Giữ Phôi Ổn Định, Tối Ưu Độ Phẳng

Bàn từ điện máy mài phẳng 200 × 450mm được thiết kế chuyên dụng cho máy mài phẳng, sử dụng hệ cực từ dạng song song với kích thước cực 22mm (3+19) để tạo lực giữ trực tiếp trên mặt đáy chi tiết có tính từ.

So với phương pháp gá bằng ê tô hoặc thanh kẹp, bàn từ cho phép giữ phôi trên một diện tích rộng mà không che phần mặt trên cần mài. Đây là đặc tính đặc biệt quan trọng trong gia công mài phẳng, nơi độ ổn định của phôi, độ song song giữa hai mặt và khả năng tiếp xúc đồng đều với bàn gá ảnh hưởng trực tiếp đến chất lượng bề mặt sau gia công.

Bàn từ 200×450mm tác động đến quá trình mài như thế nào?

Tạo mặt gá phẳng mà không che bề mặt gia công

Điểm quan trọng nhất của bàn từ trên máy mài phẳng không đơn thuần là “hút phôi”.

Lực giữ được tạo từ mặt đáy chi tiết, trong khi toàn bộ mặt trên vẫn để hở cho đá mài làm việc.

Nhờ đó, người vận hành không phải bố trí:

• thanh kẹp trên mặt phôi;
• bulông ép;
• má kẹp che vùng mài;
• nhiều cơ cấu gá nằm trong hành trình đá.

Đây là cơ sở để đá mài có thể chạy liên tục qua toàn bộ chiều dài chi tiết mà không phải tránh các vị trí kẹp.

Vì sao bàn từ phù hợp với yêu cầu độ phẳng?

Trong mài phẳng, sai số không chỉ đến từ máy hoặc đá mài. Một nguyên nhân rất thường gặp nằm ngay ở trạng thái của phôi khi đang được gá.

Nếu dùng thanh kẹp và lực siết tập trung tại một vài vị trí, chi tiết mỏng có thể bị ép xuống hoặc biến dạng cục bộ.

Khi đó có thể xảy ra tình huống:

Phôi đang bị ép → mài mặt trên phẳng → tháo kẹp → phôi hồi lại → độ phẳng thực tế thay đổi.

Bàn từ chuyển cơ chế gá sang giữ thông qua diện tích mặt đáy, giúp hạn chế việc phải tạo một vài điểm ép cơ khí lớn lên chi tiết.

Tuy nhiên, cần hiểu đúng rằng bàn từ không thể tự loại bỏ ứng suất hoặc độ cong ban đầu của phôi. Với chi tiết mỏng yêu cầu độ phẳng cao vẫn phải kiểm soát lượng dư, trình tự mài hai mặt và ứng suất vật liệu.

Một điểm đặc biệt: độ chính xác của bàn từ liên quan trực tiếp đến độ chính xác của mặt mài

Đây là điều rất quan trọng với riêng bàn từ máy mài phẳng.

Chuỗi truyền chuẩn có thể hiểu đơn giản như sau:

Bàn máy → đáy bàn từ → mặt bàn từ → đáy phôi → mặt cần mài

Nếu mặt bàn từ không song song tốt với chuyển động của máy, sai số có thể được truyền trực tiếp sang chi tiết.

Vì vậy sau khi lắp bàn từ, tùy tình trạng máy và yêu cầu của nhà sản xuất, người vận hành thường cần kiểm tra:

• độ phẳng mặt bàn;
• độ song song;
• tình trạng tiếp xúc với bàn máy;
• độ sạch bề mặt;
• vị trí cố định bàn từ.

Trong những trường hợp phù hợp, mặt bàn từ có thể cần được mài rà trên chính máy đang sử dụng để thiết lập lại quan hệ song song với hệ chuyển động của máy.

Đây là phần setup có ảnh hưởng trực tiếp đến chất lượng mài, không nên bỏ qua.

Giá trị của bàn từ đối với năng suất máy mài

Với máy mài phẳng, lợi ích của bàn từ không nên chỉ mô tả là “gá nhanh”.

Giá trị lớn hơn nằm ở việc tạo ra một quy trình gá đơn giản và có tính lặp lại:

Làm sạch → đặt phôi → đóng từ → mài → nhả từ → thay phôi.

So với việc phải lắp nhiều thanh kẹp, căn chỉnh từng bulông rồi thay đổi vị trí kẹp khi đá cần đi qua, quy trình gá từ có thể giảm thời gian phụ đáng kể trong những ứng dụng phù hợp.

Khi kết hợp với việc bố trí nhiều chi tiết trên bàn 200×450mm, lợi ích này càng rõ trong sản xuất theo lô.

Chức năng nổi bật

1. Tạo chuẩn gá trực tiếp từ mặt đáy phôi

Trên máy mài phẳng, bàn từ không chỉ có nhiệm vụ “hút giữ phôi”. Sau khi mặt bàn được lắp đặt và rà đúng với chuyển động máy, bề mặt bàn từ trở thành một phần của chuỗi chuẩn công nghệ:

bàn máy → bàn từ → mặt đáy phôi → mặt gia công.

Do đó, chất lượng tiếp xúc giữa phôi và bàn từ ảnh hưởng trực tiếp đến độ song song và độ ổn định của mặt mài.

Đây là lý do bàn từ cần được xem như một phần của hệ thống tạo chuẩn, chứ không đơn thuần là phụ kiện kẹp giữ.

2. Cực từ 22mm (3+19) tạo mạch từ qua mặt đáy chi tiết

Model X11 sử dụng cấu trúc cực từ 22mm (3+19). Khi đặt chi tiết lên bàn, từ thông cần đi qua phôi và khép mạch qua các vùng cực từ.

Vì vậy, hiệu quả gá phụ thuộc nhiều vào việc phôi bắc qua bao nhiêu cực từ, chứ không chỉ phụ thuộc kích thước tổng thể của phôi.

Đặc biệt với chi tiết hẹp, nên bố trí theo hướng giúp đáy phôi đi qua nhiều cực từ hơn. Một phôi đặt không đúng hướng có thể nằm vừa trên bàn nhưng lại khai thác mạch từ không tối ưu.

Đây là một yếu tố kỹ thuật rất quan trọng khi setup bàn từ.

3. Hạn chế biến dạng do lực siết tập trung

Ê tô hoặc thanh kẹp tạo lực tại một số vị trí nhất định. Với phôi mỏng, lực siết quá lớn có thể khiến chi tiết biến dạng trong lúc gá.

Bàn từ giữ phôi thông qua diện tích mặt đáy, vì vậy lực giữ có xu hướng được phân bố trên vùng tiếp xúc rộng hơn.

Trong mài phẳng, điều này có lợi vì mục tiêu không chỉ là giữ chắc phôi mà còn phải hạn chế làm thay đổi hình dạng của chi tiết trước khi đá mài tiếp xúc.

Tuy nhiên, bàn từ không thể loại bỏ ứng suất nội tại của vật liệu. Một phôi đã cong hoặc chứa ứng suất vẫn có thể hồi biến dạng sau khi nhả từ.

Mua bàn từ điện máy mài phẳng 200×450mm ở đâu?

Khi lựa chọn bàn từ cho máy mài, không nên chỉ so sánh kích thước và giá. Nên đồng thời kiểm tra:

• kích thước bàn máy;
• kích thước phôi;
• bước cực từ;
• lực hút;
• vật liệu chi tiết;
• yêu cầu độ phẳng;
• loại nguyên công mài.

Khách hàng có nhu cầu bàn từ điện Hongci X11 200×450mm có thể liên hệ Cơ Khí Thanh Duy để được tư vấn theo máy và chi tiết thực tế.
