Bàn Từ Điện Hongci 400×800 – Gá Khuôn Rộng, Mài Toàn Mặt

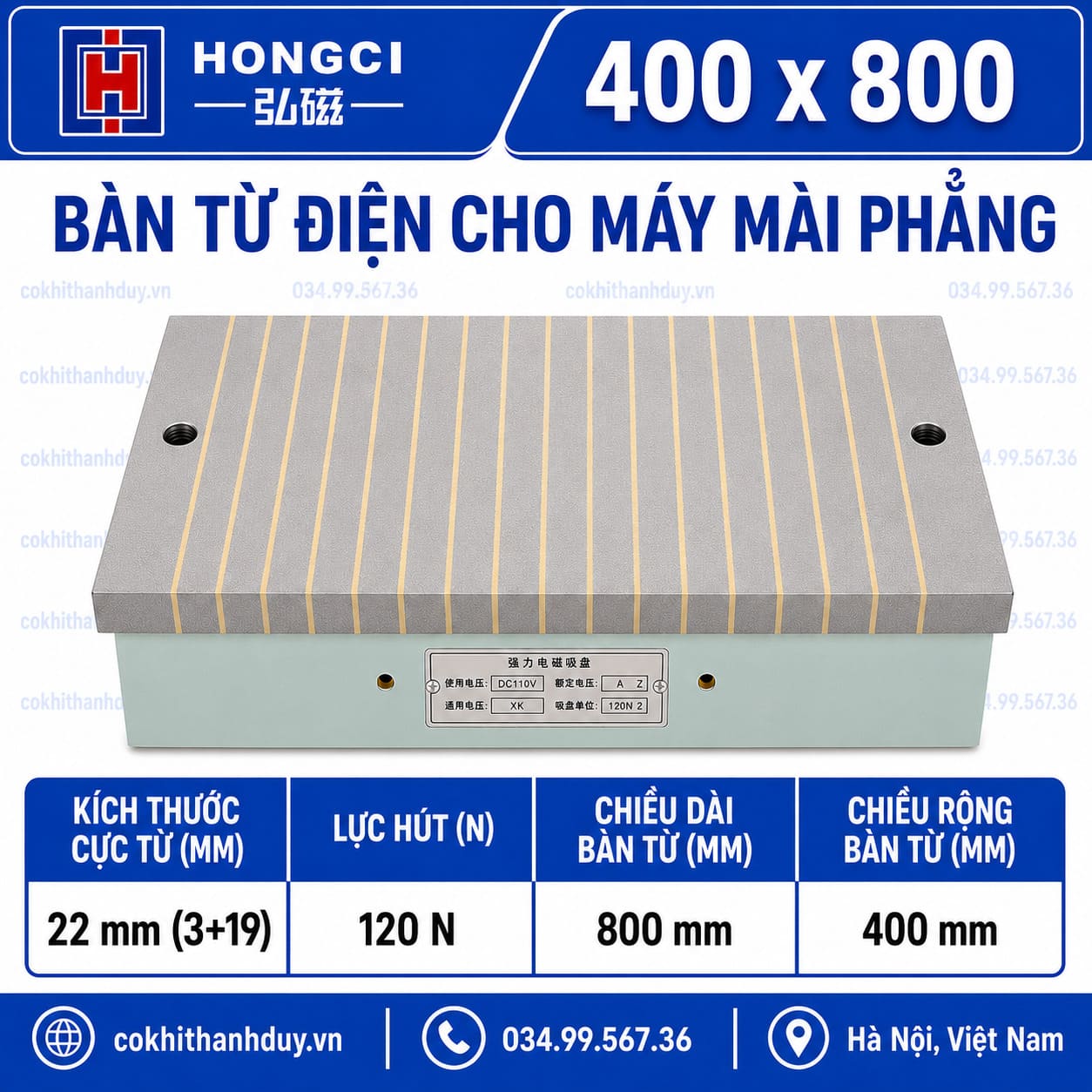

Bàn từ điện Hongci 400×800mm chuyên dùng cho máy mài phẳng, sở hữu mặt gá rộng 400mm, dài 800mm cùng hệ cực từ 22mm (3+19). Kích thước này phù hợp với đế khuôn, tấm thép, bản gá, chi tiết dạng plate và các phôi có diện tích đáy lớn cần gia công toàn bộ mặt trên.

Điểm mạnh của model 400×800mm nằm ở khả năng tạo một nền gá rộng dưới toàn bộ vùng gia công, giúp giảm tình trạng mép phôi nằm ngoài vùng giữ hữu hiệu và tạo điều kiện để đá mài tiếp cận liên tục trên bề mặt lớn.

Chức năng kỹ thuật nổi bật của bàn từ điện 400×800mm

1. Biến toàn bộ mặt đáy phôi thành vùng tham gia kẹp giữ

Khác với ê tô hoặc thanh kẹp chỉ tạo lực tại một số vị trí, bàn từ điện 400×800mm khai thác chính mặt đáy của chi tiết làm vùng truyền lực giữ.

Hệ cực từ 22mm (3+19) phân bố trên bề mặt bàn tạo nhiều đường khép mạch từ qua phôi. Khi đáy chi tiết đủ phẳng, có tính từ và tiếp xúc tốt, lực giữ được hình thành trên một vùng rộng thay vì tập trung tại vài điểm ép.

Điều này đặc biệt phù hợp với:

• đế khuôn;
• bản gá;
• tấm thép lớn;
• chi tiết dạng đế;
• plate đã phay thô cần mài tinh.

Giá trị quan trọng ở đây là phôi được giữ bằng chính diện tích làm việc của nó, chứ không cần xây dựng quá nhiều cơ cấu kẹp nằm xung quanh.

2. Tạo một “nền chịu tải” ngay dưới vùng đá mài

Trong mài phẳng, đá không chỉ loại bỏ vật liệu mà còn tạo lực tiếp tuyến lên chi tiết.

Với phôi rộng, nếu khu vực đá đang làm việc nằm xa vùng được giữ chắc, tải mài có thể tạo xu hướng:

• trượt;
• rung;
• xoay nhẹ;
• nhấc mép.

Mặt bàn rộng 400mm cho phép vùng tạo lực từ nằm gần hơn với khu vực đá đang tác động.

Có thể hiểu đơn giản:

đá mài tác động ở đâu → phía dưới vùng đó nên có vùng tiếp xúc từ tốt.

Đây là lý do bản 400×800mm phù hợp với chi tiết dạng bản rộng hơn các model hẹp: nó không chỉ “chứa được phôi”, mà giúp đỡ tải mài trên diện tích lớn hơn.

3. Tạo mặt chuẩn công nghệ đầu tiên cho đế khuôn và bản lớn

Một trong những chức năng giá trị nhất của bàn từ trên máy mài là tạo mặt chuẩn đầu tiên.

Với phôi sau phay thô hoặc nhiệt luyện, có thể thực hiện:

gá mặt thô → mài tạo mặt chuẩn → lật phôi → đặt mặt chuẩn xuống bàn → hoàn thiện mặt còn lại

Sau nguyên công đầu tiên, mặt vừa mài trở thành cơ sở cho các bước tiếp theo như:

• kiểm soát chiều dày;
• kiểm soát độ song song;
• tạo mặt lắp ghép;
• chuẩn bị cho nguyên công gia công chính xác sau đó.

Như vậy bàn từ không chỉ “giữ phôi để mài”, mà còn tham gia vào quá trình hình thành chuẩn công nghệ của chi tiết.

4. Cho phép mài kín bề mặt trong một trạng thái gá

Đây là điểm rất đáng tiền ở chi tiết dạng bản.

Nếu dùng thanh kẹp, có thể xuất hiện tình huống:

mài vùng 1 → dừng máy → đổi vị trí kẹp → rà lại → mài vùng 2

Mỗi lần thay đổi vị trí kẹp là một lần thay đổi trạng thái của chi tiết.

Với bàn từ, lực giữ nằm phía dưới nên mặt trên được giải phóng gần như hoàn toàn cho đá mài.

Nhờ đó, với phôi phù hợp, có thể hoàn thiện vùng bề mặt lớn hơn mà không phải phá vỡ trạng thái gá giữa chừng.

Lợi ích kỹ thuật không chỉ là nhanh hơn mà còn giúp giảm:

• số lần xác lập lại phôi;
• nguy cơ thay đổi chuẩn;
• sai lệch do gá lại;
• thời gian máy chờ thao tác.

5. Hệ cực 22mm quyết định cách phôi “ăn” vào bàn từ

Thông số 22mm (3+19) không nên chỉ nằm trong bảng catalog.

Nó liên quan trực tiếp đến cách phôi giao cắt các dải cực từ.

Một chi tiết có đáy đặc và phủ qua nhiều cực sẽ tạo điều kiện khép mạch từ tốt hơn một chi tiết cùng kích thước nhưng:

• đáy khoét rỗng;
• nhiều rãnh;
• chỉ còn các chân tiếp xúc nhỏ;
• có vùng lõm lớn.

Vì vậy, với đế khuôn hoặc plate phức tạp, cần nhìn mặt đáy của phôi trước khi quyết định vị trí gá.

Điểm cần tối ưu không phải:

“phôi nằm chính giữa bàn chưa?”

mà là:

“phần đáy có vật liệu thực đang phủ lên các cực từ như thế nào?”

6. Bàn từ và cữ chặn đảm nhiệm hai nhiệm vụ khác nhau

Trong một hệ gá đúng kỹ thuật:

Bàn từ tạo lực giữ phôi xuống mặt chuẩn.
Cữ chặn chịu tải ngang hoặc xác định vị trí.

Không nên bắt bàn từ thực hiện toàn bộ chức năng của đồ gá.

Với chi tiết:

• cao;
• diện tích đáy nhỏ;
• mài phá;
• chịu lực ngang lớn;

việc bổ sung cữ chặn giúp chuyển một phần tải ngang sang cơ cấu cơ khí, trong khi bàn từ tiếp tục đảm nhiệm lực giữ xuống mặt bàn.

Cách phân chia chức năng này giúp hệ gá ổn định hơn và dễ tính toán hơn.

Mua bàn từ điện Hongci 400×800mm ở đâu?

Với model dài 800mm, nên lựa chọn dựa trên cả phôi và hành trình thực tế của máy mài.

Khách hàng có nhu cầu bàn từ điện Hongci 400×800mm có thể liên hệ Cơ Khí Thanh Duy để được tư vấn theo kích thước phôi, vật liệu và loại máy đang sử dụng.
