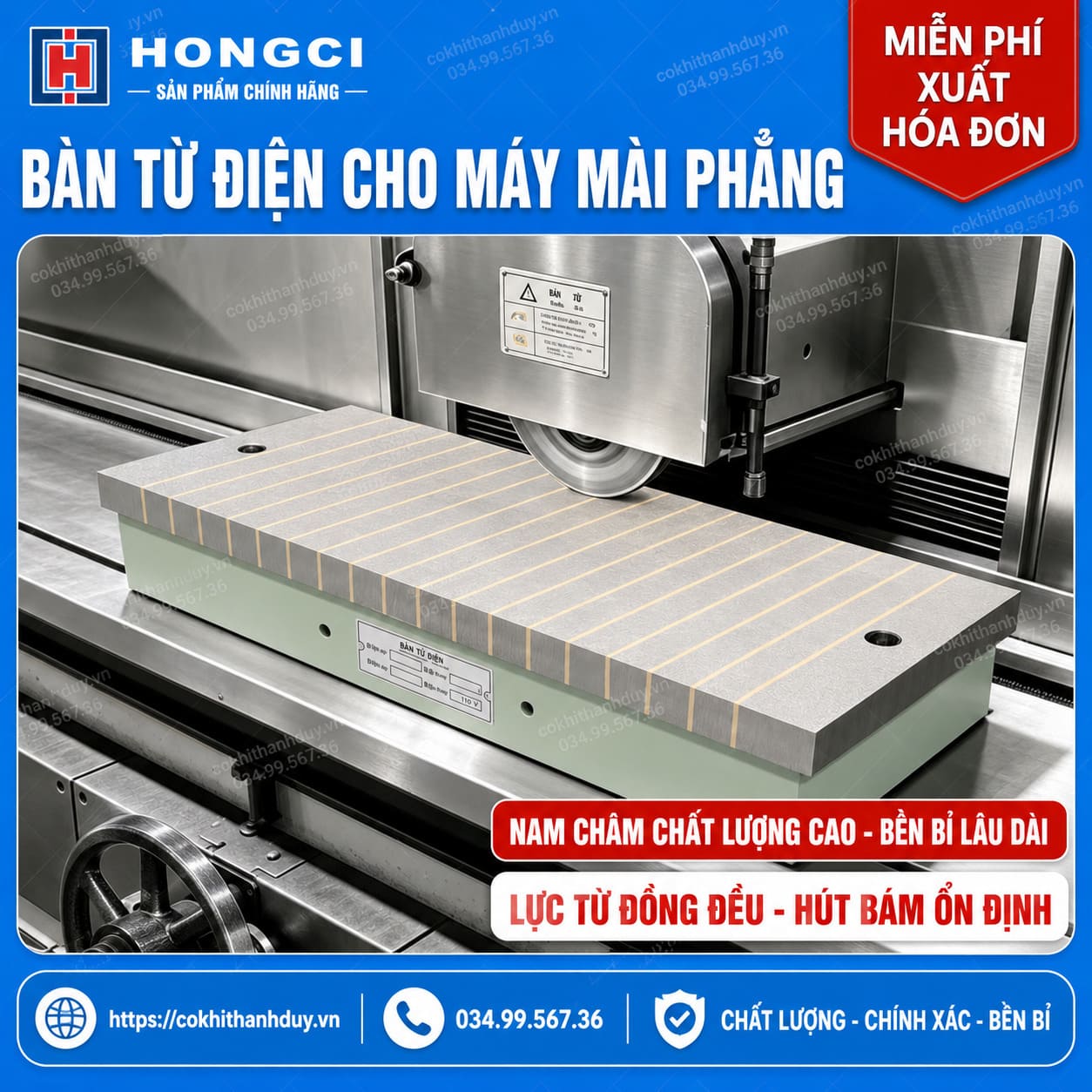

Bàn Từ Điện Mài Phẳng Hongci 400×1000 – Mài Khuôn Lớn Trong Một Lần Gá

Bàn từ điện Hongci 400×1000mm là dòng bàn từ khổ lớn chuyên dùng cho máy mài phẳng, phù hợp với đế khuôn, bản gá, tấm thép và các chi tiết có diện tích mặt đáy lớn. Mặt bàn rộng 400mm, dài 1000mm kết hợp hệ cực từ 22mm (3+19) giúp tạo vùng gá liên tục, thuận lợi khi cần mài toàn mặt, tạo mặt chuẩn hoặc hoàn thiện các chi tiết lớn mà hạn chế thay đổi vị trí kẹp trong quá trình gia công.

Đây là lựa chọn phù hợp cho các xưởng khuôn mẫu và cơ khí chính xác cần một mặt gá đủ lớn để tổ chức nguyên công mài ổn định trên cùng một chuẩn.Chức năng kỹ thuật của bàn từ điện 400×1000mm

Một nguyên công mài lớn diễn ra như thế nào trên bàn từ này?

1. Bước đầu tiên: biến mặt đáy của chi tiết thành vùng gá làm việc

Với bàn từ điện Hongci 400×1000mm, phần quan trọng nhất không phải là “lực hút lớn” mà là khả năng biến chính mặt đáy của chi tiết thành bề mặt tham gia kẹp giữ.

Hệ cực từ 22mm (3+19) phân bố đều trên mặt bàn giúp từ thông đi qua phần vật liệu có tính từ ở đáy phôi. Khi chi tiết có đáy đủ phẳng và tiếp xúc tốt, lực giữ không dồn vào vài điểm như thanh kẹp cơ khí, mà được trải trên một diện tích rộng hơn.

Đây là điểm rất phù hợp với:

• đế khuôn;
• tấm thép lớn;
• plate gia công;
• bản gá;
• chi tiết dạng đế có footprint lớn.

Với model 400×1000mm, mặt đáy phôi không còn chỉ là nơi “đặt lên bàn”, mà trở thành vùng truyền lực chính của toàn bộ hệ gá.

2. Khi đóng từ: phôi không chỉ được giữ xuống, mà được “neo” vào một mặt chuẩn rộng

Sau khi cấp từ, bàn từ kéo chi tiết áp xuống mặt chuẩn của bàn.

Về bản chất, điều này tạo ra hai hiệu ứng cùng lúc:

• giữ phôi không bị xê dịch;
• ép chi tiết làm việc theo mặt chuẩn hiện có của bàn từ.

Ở kích thước 400×1000mm, tác dụng này có ý nghĩa đặc biệt với những phôi mà vùng đáy đủ lớn để trải trên mặt bàn theo cả hai phương. Khi đó, chi tiết không chỉ được giữ chắc hơn, mà còn có điều kiện làm việc trên một mặt chuẩn rộng và liên tục, thay vì chịu lực kẹp rời rạc tại một vài vị trí.

Đây là lý do model này thường phù hợp hơn với các nguyên công mài bản rộng, mặt đế lớn hoặc tấm khuôn cần tạo mặt chuẩn.

3. Khi đá bắt đầu cắt: bàn từ đóng vai trò như nền đỡ tải mài

Trong nguyên công mài, đá không chỉ bóc vật liệu mà còn tạo tải tác động lên chi tiết. Nếu chi tiết lớn mà phía dưới không có một vùng đỡ đủ rộng, tải mài có thể làm thay đổi trạng thái làm việc của phôi theo từng vị trí.

Với bàn từ 400×1000mm, khi đá quét qua các vùng rộng của mặt phôi, phía dưới vẫn có một nền tiếp xúc tương đối lớn để đỡ tải.

Hiểu đơn giản:

đá cắt ở đâu → phía dưới cần có vùng gá đủ tốt ở đó.

Điểm mạnh của model này nằm ở chỗ nó cho phép tải mài được truyền xuống một vùng đáy rộng hơn, đều hơn. Đây là lợi thế đáng kể khi gia công:

• mặt lắp ghép lớn;
• mặt đế máy;
• plate rộng;
• khuôn có bề mặt làm việc lớn.

4. Khi mài mặt đầu tiên: bàn từ giúp hình thành chuẩn công nghệ

Một trong những giá trị kỹ thuật lớn nhất của bàn từ điện không nằm ở việc “gá chắc”, mà nằm ở khả năng giúp người vận hành tạo ra mặt chuẩn đầu tiên.

Với chi tiết phay thô hoặc phôi sau nhiệt luyện, quy trình thường đi theo hướng:

đặt mặt thô xuống bàn → mài mặt thứ nhất → lật chi tiết → dùng mặt vừa mài làm chuẩn → mài mặt thứ hai

Ở đây, bàn từ 400×1000mm đóng vai trò như nền tảng để hình thành chuẩn công nghệ cho những chi tiết lớn. Sau khi có mặt thứ nhất đủ tốt, toàn bộ các bước kiểm soát:

• chiều dày;
• độ song song;
• độ phẳng;
• mặt lắp ghép;

đều trở nên chủ động hơn.

Nói cách khác, bàn từ không chỉ phục vụ cho một lần mài, mà còn ảnh hưởng trực tiếp đến trình tự công nghệ của chi tiết.

5. Khi cần mài kín bề mặt: bàn từ giúp giữ nguyên trạng thái gá lâu hơn

Với chi tiết rộng và dài như đế khuôn lớn, một vấn đề hay gặp khi dùng gá cơ khí là phải chừa chỗ cho:

• thanh kẹp;
• bu lông;
• cữ ép;
• cụm gá phụ.

Điều đó khiến bề mặt cần mài bị chia nhỏ, buộc phải đổi vị trí kẹp giữa chừng nếu muốn hoàn thiện toàn mặt.

Bàn từ xử lý điểm này theo cách khác: lực giữ đến từ phía dưới, nên phần mặt trên được giải phóng đáng kể.

Giá trị thực tế của model 400×1000mm là:

giúp duy trì một trạng thái gá ổn định trong suốt quá trình xử lý một vùng bề mặt lớn hơn.

Với các chi tiết cần mài toàn mặt, đây là điểm rất đáng giá vì giảm nguy cơ phát sinh sai số do tháo ra – gá lại – rà lại.

6. Khi chi tiết có mặt đáy phức tạp: bàn từ buộc người dùng phải nhìn vào “diện tích tiếp xúc thực”

Kích thước ngoài 400×1000mm không có nghĩa mọi chi tiết nằm trong khổ đó đều khai thác bàn giống nhau.

Với các phôi có đáy:

• khoét hốc;
• có lỗ lớn;
• có rãnh sâu;
• có vùng chân đỡ;
• có bậc;

thì phần diện tích thực sự tham gia truyền từ có thể nhỏ hơn rất nhiều so với diện tích bao ngoài.

Điều này khiến model 400×1000mm cần được setup theo tư duy:

không nhìn phôi bằng kích thước ngoài, mà nhìn bằng footprint tiếp xúc thật.

Cách đọc đúng là:

• phần đáy nào đang tiếp xúc;
• vùng vật liệu nào đang phủ lên các cực từ;
• vùng nào thực sự tạo lực giữ;
• vùng nào sẽ chịu tải mài lớn.

Đây là điểm phân biệt giữa chọn bàn theo số đo và khai thác bàn theo bản chất nguyên công.

7. Khi setup đúng: bàn từ trở thành công cụ tổ chức nguyên công, không chỉ là phụ kiện giữ phôi

Với model 400×1000mm, setup hiệu quả không dừng ở việc đặt chi tiết lên rồi đóng từ.

Một quy trình tốt thường gồm:

1. Làm sạch mặt bàn.
2. Kiểm tra mặt đáy phôi.
3. Xác định footprint tiếp xúc thực.
4. Đặt phôi theo vùng vật liệu đặc.
5. Bố trí cữ nếu cần chống tải ngang.
6. Đóng từ.
7. Mài rà mặt đầu.
8. Kiểm tra vùng chạm của đá.
9. Mài phá, bán tinh, tinh theo cùng một trạng thái gá.
10. Kiểm tra mặt chuẩn tạo được trước khi chuyển bước.

Khi đó, bàn từ không còn là “một phụ kiện trên máy mài” nữa, mà trở thành một phần của hệ thống tổ chức nguyên công.

Đây là lý do các xưởng làm khuôn, làm plate chính xác hoặc gia công bản đế thường rất coi trọng bàn từ đúng khổ.

8. Giá trị cuối cùng: tăng tỷ lệ hoàn thành bề mặt lớn trong một lần gá

Lợi ích năng suất của bàn từ 400×1000mm không nên diễn đạt đơn giản là “gá nhanh”.

Giá trị lớn hơn nằm ở chỗ:

• giảm số lần phải đổi vị trí kẹp;
• giảm thời gian căn chỉnh lại;
• giảm nguy cơ lệch chuẩn do gá lại;
• dễ tổ chức nguyên công liên tục;
• tăng khả năng hoàn thiện bề mặt lớn trong một setup.

Với các chi tiết như đế khuôn, tấm bản rộng hay mặt đế thiết bị, chỉ riêng việc bớt đi một lần tháo và gá lại đã có thể tiết kiệm đáng kể thời gian máy và giảm thêm một lớp rủi ro về sai số.

Mua bàn từ điện Hongci 400×1000mm ở đâu uy tín?

Với bàn từ khổ lớn, việc lựa chọn đúng kích thước cần căn cứ không chỉ vào chiều dài và chiều rộng phôi mà còn phải xem vật liệu, cấu tạo mặt đáy, máy mài đang sử dụng, hành trình máy và yêu cầu nguyên công.

Khách hàng có nhu cầu bàn từ điện Hongci 400×1000mm có thể liên hệ Cơ Khí Thanh Duy để được tư vấn theo phôi và máy thực tế.
