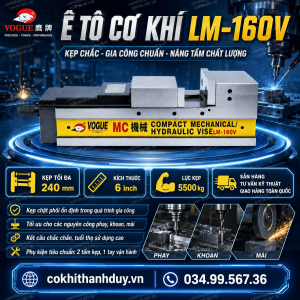

Ê Tô Cơ Khí LM-160V – Trạm Gá 6 Inch Cho Block Lớn, Kẹp 5500kg

Giới thiệu sản phẩm

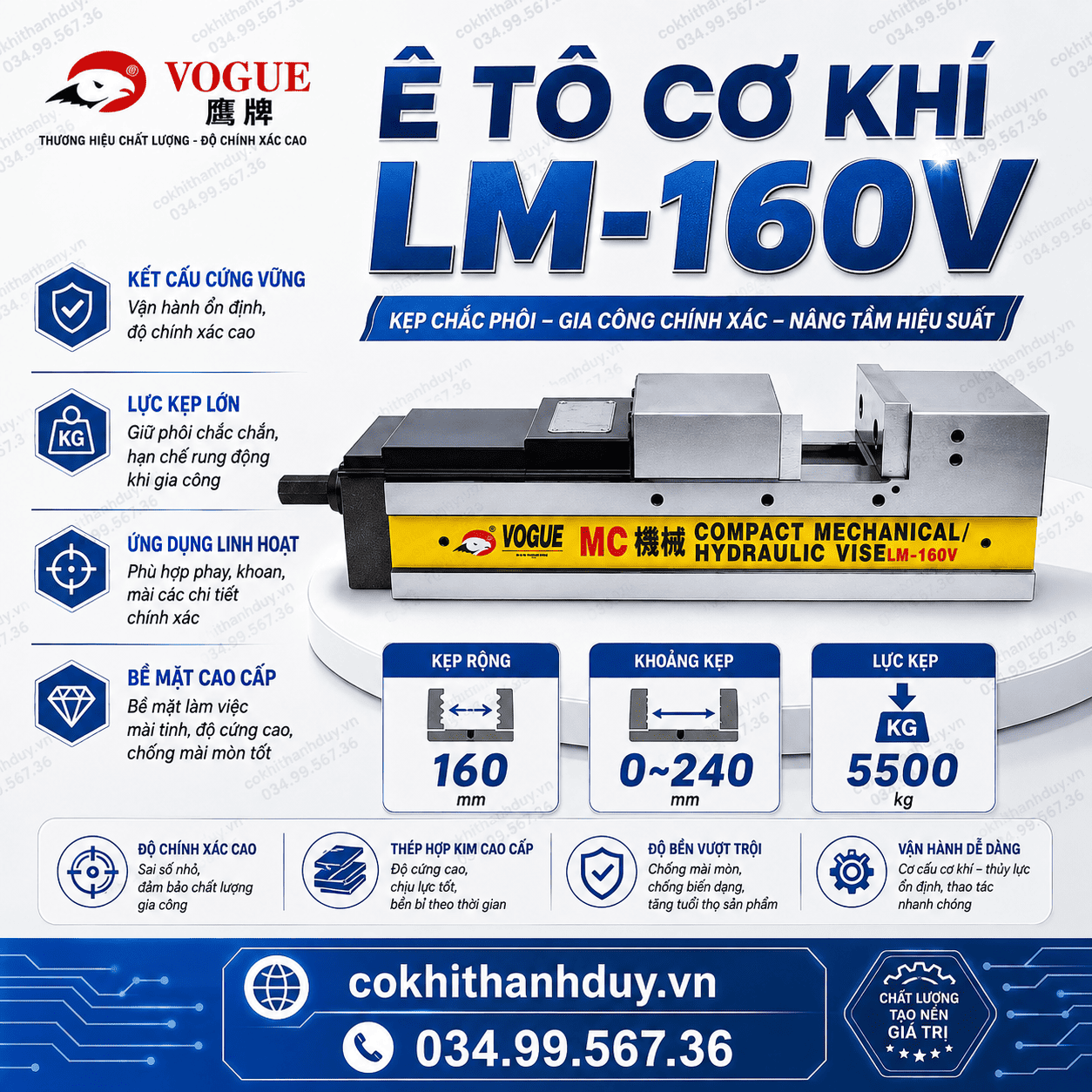

Ê tô cơ khí LM-160V là dòng ê tô 6 inch dành cho máy phay, máy phay CNC và trung tâm gia công cần xử lý các block có kích thước và tải cắt lớn hơn nhóm ê tô 4–5 inch. Với hàm kẹp rộng 160mm, cao 58mm, khoảng mở 0–240mm và lực kẹp công bố 5500kg, sản phẩm hướng đến các công việc cần vùng kẹp rộng, khả năng giữ phôi chắc và độ ổn định tốt trong quá trình gia công.

So với LM-130V, phiên bản LM-160V mở rộng đáng kể cả chiều rộng hàm, phạm vi kẹp và lực giữ. Điều này giúp ê tô phù hợp hơn với block thép, block nhôm, tấm khuôn, chi tiết máy và các phôi có kích thước trung bình đến lớn.

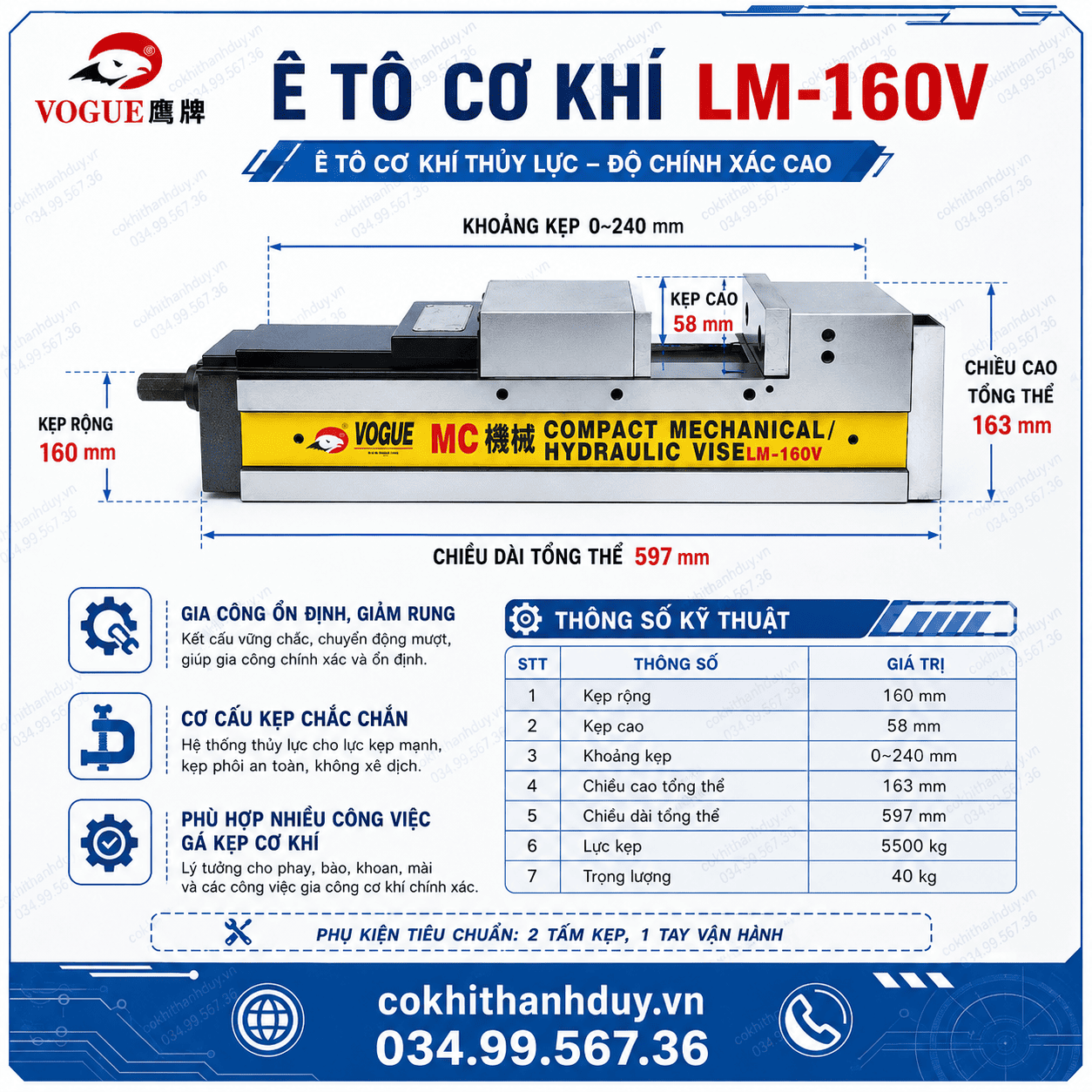

Sản phẩm có chiều dài thân khoảng 500mm, tổng chiều dài 597mm, chiều cao tổng thể 163mm và trọng lượng khoảng 40kg. Đây là cấu hình phù hợp với các trạm CNC cần một ê tô đủ đầm để xử lý tải cắt lớn nhưng vẫn giữ được tính linh hoạt trong nhiều nguyên công.

LM-160V nên được nhìn như một “trạm gá” thay vì chỉ là một chiếc ê tô

Với model 6 inch như LM-160V, giá trị sử dụng không còn nằm ở câu hỏi đơn giản “kẹp được phôi bao nhiêu?”.

Cần nhìn cả chuỗi:

Nhận phôi thô → tạo chuẩn → chịu tải cắt → đảo phôi → gia công Op2 → chạy lặp → thay mã hàng.

Nếu một ê tô có thể phục vụ tốt toàn bộ chuỗi này, xưởng sẽ giảm đáng kể số lần phải thay đổi hệ gá.

LM-160V có lợi thế ở ba thông số phối hợp với nhau

Hàm 160mm + khoảng mở 240mm + lực kẹp 5500kg

Đây là cấu hình phù hợp để xây dựng một trạm gá chính cho nhóm block cơ khí cỡ trung đến lớn.

Khi phôi vừa được cắt về xưởng: LM-160V xử lý “phôi thô” như thế nào?

Phôi sau cưa thường chưa đẹp:

• Hai đầu chưa vuông;
• Mặt chưa phẳng;
• Còn lượng dư;
• Có thể có ba via;
• Kích thước lớn hơn thành phẩm.

Ở giai đoạn này, yêu cầu quan trọng nhất chưa phải dung sai cuối cùng mà là tạo được mặt chuẩn đầu tiên đủ ổn định.

Khoảng mở đến 240mm giúp LM-160V tiếp nhận nhiều block khi chúng vẫn còn ở kích thước thô.

Sau đó có thể thực hiện chuỗi:

Gá phôi thô → phay mặt A → xoay phôi → tạo mặt B → dựng cạnh → hình thành bộ chuẩn gia công.

Điểm đáng chú ý là khi kích thước phôi giảm dần sau mỗi bước, vẫn có thể tiếp tục sử dụng cùng ê tô mà không cần đổi hệ gá.

Ba lớp ổn định của một block trên LM-160V

Thay vì chỉ nói “lực kẹp lớn”, có thể phân tích khả năng giữ phôi theo ba lớp.

Lớp 1 – Mặt chuẩn phía dưới

Phôi phải nằm chắc trên:

• Căn song song;
• Mặt kê;
• Hoặc bề mặt chuẩn phù hợp.

Đây là yếu tố quyết định cao độ và tư thế của chi tiết.

Lớp 2 – Hai mặt kẹp

Hàm rộng 160mm truyền lực vào hai mặt bên của phôi.

Vùng tiếp xúc càng phù hợp thì việc chống:

• Trượt;
• Xoay;
• Dịch chuyển;

càng thuận lợi.

Lớp 3 – Lực kẹp

Lực kẹp công bố 5500kg có nhiệm vụ duy trì trạng thái của phôi khi dao bắt đầu tạo tải.

Một setup tốt phải có đủ cả ba lớp.

Lực kẹp mạnh không thể sửa được một phôi đang kê sai mặt chuẩn.

Lực kẹp 5500kg không chỉ để phay nặng

Con số 5500kg dễ khiến người dùng nghĩ ngay tới phay phá hoặc phay thép nặng.

Nhưng trong thực tế, lực kẹp cao còn có một giá trị khác: tạo dư địa làm việc.

Có nghĩa là người vận hành không phải luôn khai thác tối đa lực kẹp mà có thể lựa chọn mức phù hợp cho từng loại phôi.

Ví dụ:

Block thép dày

Có thể cần lực giữ lớn hơn để chống tải ngang.

Block nhôm

Có thể giảm lực siết để tránh làm hằn hoặc biến dạng.

Chi tiết đã bán tinh

Ưu tiên giữ đúng chuẩn hơn là siết thật mạnh.

Phôi thành mỏng

Cần đặc biệt kiểm soát lực để tránh biến dạng đàn hồi.

Vì vậy, 5500kg nên được hiểu là khả năng dự phòng lực của hệ gá, không phải mức lực bắt buộc cho mọi nguyên công.

Bản đồ tải cắt: mỗi nguyên công “đánh” vào phôi theo một cách khác nhau

Đây là điểm rất quan trọng khi lựa chọn cách gá.

Nhờ hàm rộng 160mm và lực kẹp cao, LM-160V có thể đảm nhiệm nhiều loại tải khác nhau trong cùng một quy trình sản xuất.

LM-160V có thể được dùng để xây dựng “trạm chuẩn” cho một họ sản phẩm

Nếu xưởng có nhiều sản phẩm tương tự nhau, ví dụ:

• Block 140mm;
• Block 160mm;
• Block 180mm;
• Block 200mm;

thì khoảng mở 240mm cho phép cùng một ê tô xử lý toàn bộ nhóm này.

Xưởng có thể chuẩn hóa:

• Một bộ căn song song;
• Một hệ cữ;
• Một vị trí ê tô;
• Một phương pháp rà;
• Một quy trình vệ sinh;
• Một nguyên tắc siết.

Khi đó, người vận hành không phải học một cách setup hoàn toàn mới mỗi khi mã hàng thay đổi.

Đây là cách một ê tô trở thành nền tảng chuẩn hóa sản xuất, thay vì chỉ là dụng cụ gá.

LM-160V phù hợp với phay thô hay phay tinh hơn?

Câu trả lời là cả hai, nhưng vai trò khác nhau.

Phay thô

LM-160V khai thác:

• Lực kẹp 5500kg;
• Hàm rộng 160mm;
• Kết cấu 40kg;
• Khả năng giữ block lớn.

Phay tinh

Giá trị chuyển sang:

• Giữ mặt chuẩn;
• Gá lặp;
• Kết hợp căn chính xác;
• Không làm biến dạng phôi;
• Giảm tháo – gá lại.

Do đó, một hệ LM-160V có thể đi cùng block từ giai đoạn phôi thô đến gần hoàn thiện, thay vì phải đổi ê tô giữa từng nhóm nguyên công.

Từ LM-130V lên LM-160V: nâng cấp thực sự nằm ở đâu?

Nếu xưởng của bạn đang gặp tình trạng:

ê tô 4–5 inch vẫn kẹp được nhưng phải mở gần hết hành trình, vùng hàm bắt đầu nhỏ so với block hoặc phải thường xuyên đổi đồ gá khi gặp phôi lớn hơn, thì LM-160V là model đáng nâng cấp.

Sản phẩm đặc biệt phù hợp với xưởng cần:

• Một trạm gá 6 inch làm việc thường xuyên;
• Phôi phổ biến khoảng 130–220mm;
• Lực kẹp cao hơn nhóm ê tô nhỏ;
• Khả năng chạy cả phay thô và phay tinh;
• Xây dựng Op1 – Op2;
• Sản xuất theo lô bằng cữ chặn;
• Giảm số lần thay ê tô.

Trên thị trường hiện nay có nhiều dòng ê tô gia công cơ khí, tuy nhiên ê tô VOGUE LM-160V chính hãng luôn được đánh giá cao về độ ổn định và giá thành hợp lý so với hiệu năng.

Cơ Khí Thanh Duy tự hào là đơn vị phân phối uy tín các dòng thiết bị, phụ kiện gá kẹp cơ khí, dụng cụ phụ trợ máy CNC chính hãng tại Việt Nam.

• Cam kết: Sản phẩm mới 100%, đầy đủ chứng nhận chất lượng, phụ kiện đi kèm chuẩn hãng.

• Chính sách: Hỗ trợ giao hàng toàn quốc, bảo hành uy tín, tư vấn kỹ thuật miễn phí 24/7.

Khách hàng có thể liên hệ để được tư vấn chọn đúng kích thước ê tô theo loại phôi, vị trí lắp đặt và nhu cầu sử dụng thực tế.
