Ê Tô Cơ Khí LM-200V – Trạm Gá 8 Inch Cho Block Lớn, Lực Kẹp 6500kg

Giới thiệu sản phẩm

Ê tô cơ khí LM-200V là dòng ê tô 8 inch cỡ lớn dành cho máy phay, máy phay CNC và trung tâm gia công cần xử lý block thép, block nhôm, tấm khuôn, tấm đế và chi tiết máy có kích thước lớn.

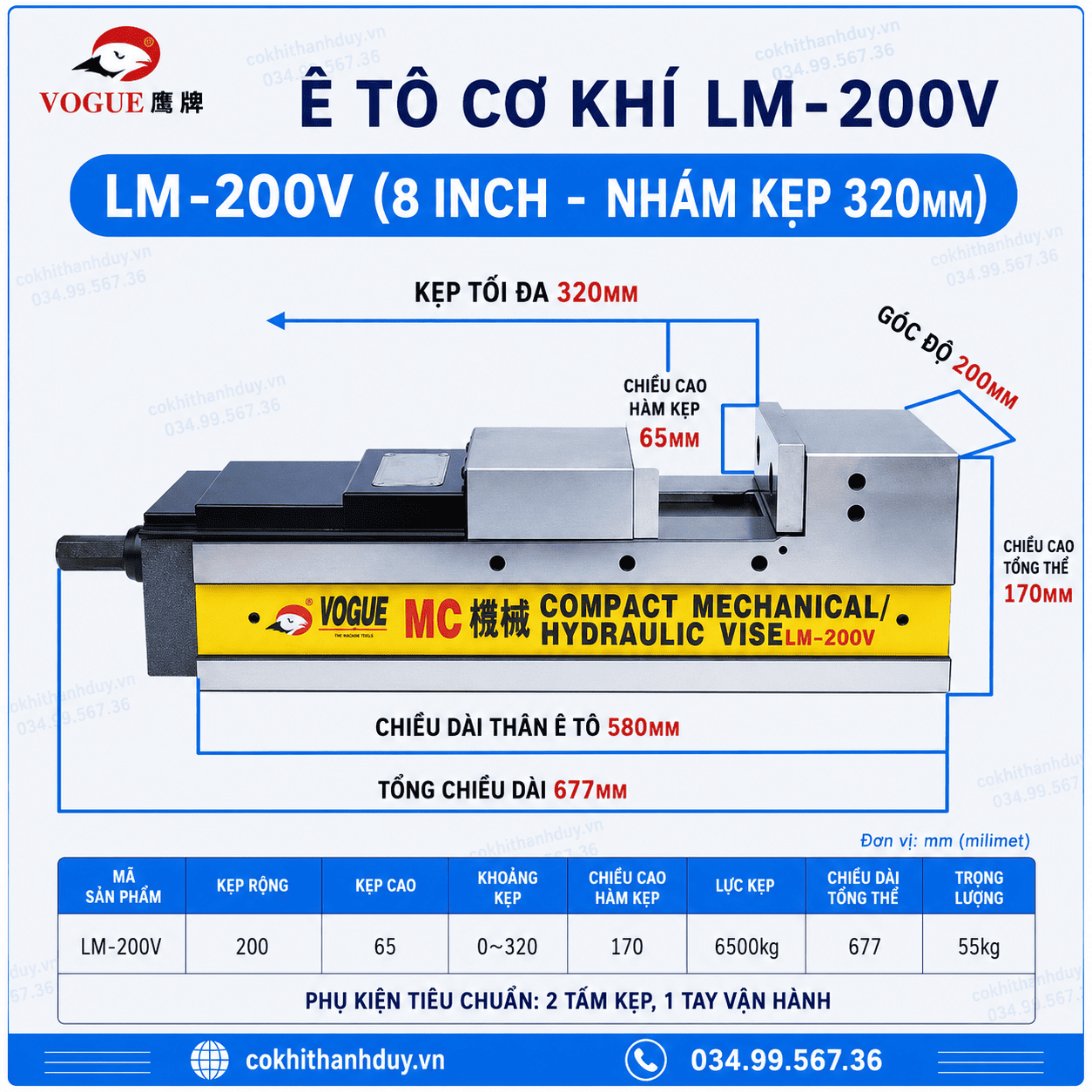

Điểm nổi bật của LM-200V nằm ở tổ hợp thông số mạnh: hàm rộng 200mm, hàm cao 65mm, khoảng kẹp 0–320mm và lực kẹp công bố 6500kg. Đây là bước nâng cấp rõ rệt so với các model LM-100V, LM-130V và LM-160V khi kích thước phôi đã vượt khỏi phạm vi làm việc thuận tiện của ê tô 4–6 inch.

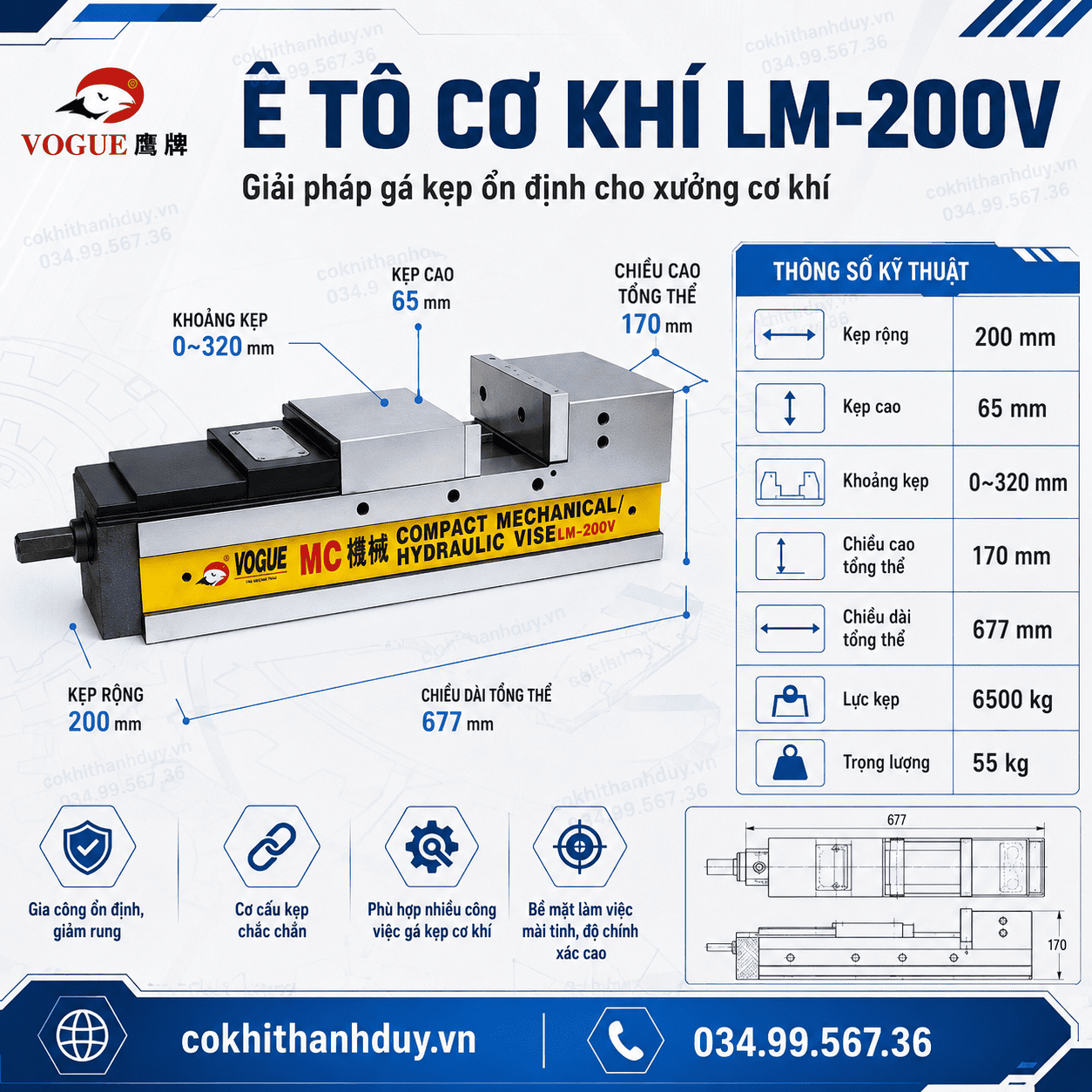

Với chiều dài thân khoảng 580mm, tổng chiều dài 677mm, chiều cao tổng thể 170mm và trọng lượng khoảng 55kg, LM-200V phù hợp hơn với vai trò trạm gá chính cho phôi cỡ lớn thay vì một ê tô thường xuyên tháo ra lắp lại.

Giá trị của model này không chỉ nằm ở việc “kẹp được phôi rộng hơn”, mà ở khả năng giúp xưởng xây dựng một hệ gá ổn định cho toàn bộ chuỗi công việc từ tạo chuẩn phôi thô → phay tải lớn → khoan, taro → đảo phôi → hoàn thiện nhiều mặt.

LM-200V không chỉ là ê tô lớn hơn – đây là một trạm gá cho block cỡ lớn

Khi chuyển từ ê tô 4–6 inch lên LM-200V 8 inch, cách khai thác sản phẩm cũng nên thay đổi.

Với những block lớn, xưởng không còn chỉ quan tâm:

“Phôi có lọt vào khoảng kẹp hay không?”

Mà cần tính đồng thời:

• Khối lượng phôi;
• Bề rộng vùng tiếp xúc;
• Chiều cao phôi;
• Hướng lực cắt;
• Diện tích bàn máy;
• Tải trọng bàn máy;
• Hành trình dao;
• Khả năng đảo phôi giữa các nguyên công.

Vì vậy LM-200V phù hợp với cách nhìn như một trạm gá cố định cho nhóm sản phẩm lớn, nơi ê tô trở thành một phần của quy trình sản xuất thay vì chỉ là phụ kiện giữ phôi.

Khoảng mở 320mm giúp xử lý phôi thô trước cả khi đạt kích thước thành phẩm

Phôi sau cưa thường lớn hơn kích thước bản vẽ vì còn lượng dư cho:

• Phay mặt;
• Phay cạnh;
• Tạo chuẩn;
• Làm sạch bề mặt;
• Hiệu chỉnh kích thước.

Khoảng kẹp lên tới 320mm cho phép LM-200V tiếp nhận nhiều block khi chúng vẫn đang ở trạng thái phôi thô.

Một quy trình điển hình có thể là:

Phôi cưa lớn → gá LM-200V → tạo mặt A → tạo mặt B → phay cạnh → giảm kích thước → đảo phôi → hoàn thiện.

Điểm có giá trị ở đây là cùng một ê tô có thể đi theo phôi qua nhiều giai đoạn kích thước khác nhau, giảm nhu cầu đổi sang bộ gá khác giữa các nguyên công.

Lực kẹp 6500kg nên hiểu là “dư địa giữ phôi”, không phải lúc nào cũng siết tối đa

Theo thông số sản phẩm, LM-200V có lực kẹp công bố 6500kg.

Với block lớn, lực kẹp cao tạo lợi thế khi phải chống lại:

• Lực cắt ngang;
• Mô-men làm xoay phôi;
• Tải xung khi dao vào phôi;
• Lực phát sinh khi phay mặt bằng dao lớn;
• Mô-men khi taro;
• Tải thay đổi khi phay hốc.

Tuy nhiên, lực kẹp lớn không đồng nghĩa với việc phải siết tối đa ở mọi nguyên công.

Với block thép dày

Có thể cần lực giữ cao hơn.

Với block nhôm

Có thể cần giảm lực siết để tránh hằn hoặc biến dạng.

Với chi tiết đã bán tinh

Ưu tiên mặt chuẩn và độ ổn định hơn là lực cực đại.

Với phôi thành mỏng

Phải đặc biệt tránh biến dạng do kẹp.

Có thể hiểu 6500kg là khả năng dự phòng lực của hệ gá, giúp LM-200V có phạm vi sử dụng rộng hơn.

Khi phay cạnh, LM-200V phải chống “xoay phôi” chứ không chỉ chống trượt

Một block có thể không trượt nhưng vẫn xoay nhẹ trong hàm nếu lực cắt tác động lệch khỏi vùng giữ.

Phay cạnh và phay vai thường tạo mô-men dạng này.

Khả năng chống xoay phụ thuộc vào:

• Bề rộng hàm 200mm;
• Lực kẹp;
• Chiều cao phôi;
• Vị trí dao;
• Chiều sâu cắt;
• Cữ chặn.

Nếu tải cắt có xu hướng đẩy phôi về một hướng cố định, có thể kết hợp thêm cữ chặn cơ khí để tải không dồn hoàn toàn lên ma sát của hai hàm.

Đây là cách khai thác LM-200V hiệu quả hơn so với chỉ tăng lực siết.

Từ Op1 đến Op3: cách LM-200V đi cùng một chi tiết lớn

Ví dụ một chi tiết dạng tấm khuôn:

Op1 – Tạo mặt chuẩn

Phay mặt A và một cạnh chuẩn.

Op2 – Hoàn thiện chiều dày

Lật phôi, đặt A xuống căn và phay mặt đối diện.

Op3 – Gia công đặc tính

Tiếp tục:

• Phay hốc;
• Khoan;
• Taro;
• Gia công pocket;
• Hoàn thiện các cạnh.

Nếu block vẫn nằm trong khoảng 0–320mm, có thể tiếp tục dùng cùng LM-200V.

Điều này giúp giảm việc chuyển phôi qua nhiều loại ê tô khác nhau và duy trì một phương pháp gá tương đối nhất quán.

M-200V phù hợp với “gia công nhiều nguyên công trong một lần kẹp”

Một trong những cách tăng độ chính xác là hạn chế tháo phôi nếu không cần thiết.

Nếu khả năng tiếp cận dao cho phép, một lần gá trên LM-200V có thể thực hiện liên tiếp:

Phay mặt → phay cạnh → phay hốc → khoan → khoét → doa → taro.

Lợi ích:

• Giảm sai số do gá lại;
• Duy trì cùng hệ tọa độ;
• Giảm số lần lấy lại gốc;
• Rút ngắn thời gian phụ;
• Hạn chế sai khác giữa các nguyên công.

Đây là giá trị rất lớn khi gia công những block có nhiều đặc tính hình học trên cùng một mặt.

LM-200V khác LM-160V ở đâu ngoài việc “to hơn”?

Xưởng bắt đầu xử lý thường xuyên block trên khoảng 200–240mm, LM-200V tạo khác biệt rõ rệt.

Trên thị trường hiện nay có nhiều dòng ê tô gia công cơ khí, tuy nhiên ê tô VOGUE LM-200V chính hãng luôn được đánh giá cao về độ ổn định và giá thành hợp lý so với hiệu năng.

Cơ Khí Thanh Duy tự hào là đơn vị phân phối uy tín các dòng thiết bị, phụ kiện gá kẹp cơ khí, dụng cụ phụ trợ máy CNC chính hãng tại Việt Nam.

• Cam kết: Sản phẩm mới 100%, đầy đủ chứng nhận chất lượng, phụ kiện đi kèm chuẩn hãng.

• Chính sách: Hỗ trợ giao hàng toàn quốc, bảo hành uy tín, tư vấn kỹ thuật miễn phí 24/7.

Khách hàng có thể liên hệ để được tư vấn chọn đúng kích thước ê tô theo loại phôi, vị trí lắp đặt và nhu cầu sử dụng thực tế.
