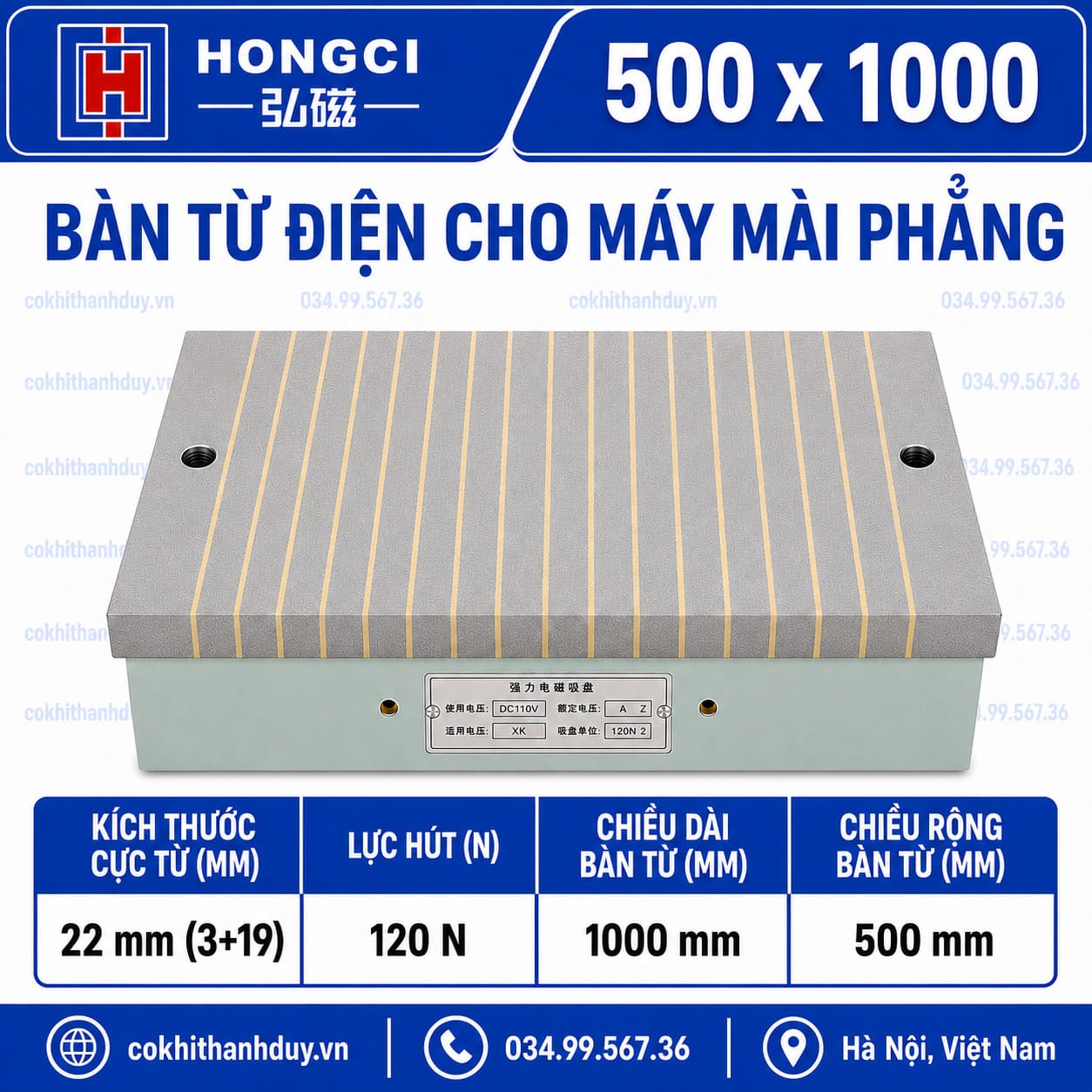

Bàn Từ Điện Mài Phẳng Hongci 500×1000 – Gá Khuôn Khổ Lớn, Mài Trọn Bề Mặt

Bàn từ điện Hongci 500×1000mm là dòng bàn từ khổ lớn chuyên dùng cho máy mài phẳng, phù hợp với đế khuôn, bản gá, tấm thép và các chi tiết có diện tích đáy lớn. Mặt bàn rộng 500mm, dài 1000mm kết hợp hệ cực từ 22mm (3+19) tạo điều kiện xây dựng phương án gá trên diện tích lớn, đặc biệt khi cần mài toàn mặt hoặc hoàn thiện chi tiết khuôn trong một trạng thái gá ổn định.

Khác với các kích thước nhỏ hơn, bản 500×1000mm nên được lựa chọn theo bản vẽ mặt đáy và vùng gia công thực tế, không chỉ dựa vào kích thước bao ngoài của phôi.

Chức năng kỹ thuật – từ bản vẽ phôi đến phương án gá

1. Đọc mặt đáy phôi trước khi chọn vị trí đặt

Với một bàn lớn 500×1000mm, sai lầm phổ biến là chỉ nhìn kích thước ngoài của chi tiết rồi căn phôi vào giữa bàn.

Cách làm kỹ thuật hơn là xem mặt đáy thực tế của phôi:

• vùng nào đặc;
• vùng nào khoét rỗng;
• vị trí các lỗ lớn;
• các rãnh nằm ở đâu;
• phần nào thực sự tiếp xúc với bàn từ.

Hệ cực từ chỉ tạo lực giữ hiệu quả thông qua phần vật liệu có khả năng tham gia mạch từ. Vì vậy, một đế khuôn 450×900mm có đáy đặc có thể cho điều kiện gá rất khác một đế cùng kích thước nhưng phía dưới bị khoét nhiều hốc.

Với model này, bản vẽ mặt đáy có giá trị lựa chọn không kém bản vẽ kích thước tổng thể.

2. Xác định “vùng mang tải” trước khi quyết định tâm gá

Bước tiếp theo là xác định nơi đá mài sẽ làm việc nhiều nhất.

Nếu toàn bộ mặt trên cần mài, tải sẽ phân bố trên vùng rộng. Nhưng nếu chỉ có một khu vực lớn nằm lệch một phía, việc đặt phôi đối xứng trên bàn chưa chắc là tối ưu.

Phương án gá nên xét đồng thời:

vùng đáy tiếp xúc tốt + vùng cực từ + vùng đá mài tác động.

Mục tiêu là tránh tình trạng khu vực chịu tải lớn lại nằm quá xa phần đáy đang được giữ tốt.

Vì vậy, với bàn 500mm rộng, đặt phôi lệch tâm có chủ đích đôi khi hợp lý hơn đặt chính giữa theo hình học.

3. Chọn hướng đặt phôi theo cực từ chứ không chỉ theo hình dáng chi tiết

Hệ cực 22mm (3+19) tạo các dải từ lặp lại trên mặt bàn.

Với phôi có:

• chân đỡ;
• các dải đáy hẹp;
• rãnh dài;
• mặt đáy chia thành nhiều vùng;

hướng đặt có thể làm thay đổi số cực từ mà các phần đáy giao cắt.

Do đó trước khi đóng từ, kỹ thuật viên nên thử hai hướng bố trí và đánh giá:

• hướng nào cho diện tích tiếp xúc thực lớn hơn;
• hướng nào đưa phần đáy đặc phủ qua nhiều dải cực hơn;
• hướng nào thuận lợi hơn cho đường chạy đá và cữ chặn.

Đây là lý do xoay phôi 90° có thể thay đổi chất lượng của một phương án gá, dù kích thước phôi không thay đổi.

4. Phân chia mặt bàn thành vùng sử dụng thay vì cố lấp đầy toàn bộ 500×1000mm

Bàn lớn không có nghĩa phải sử dụng 100% diện tích.

Một setup hợp lý có thể chia mặt bàn thành:

vùng đặt phôi chính → vùng cữ chặn → vùng chừa cho thao tác → vùng tránh biên.

Cách tổ chức này giúp:

• không đặt phôi quá sát mép;
• có chỗ bố trí block hoặc cữ phụ;
• dễ điều chỉnh vị trí;
• giữ đường chạy đá thông thoáng.

Với những xưởng thường xuyên thay đổi loại chi tiết, bề rộng 500mm tạo lợi thế lớn vì có thể tổ chức mặt bàn như một nền đồ gá, thay vì coi toàn bộ bề mặt chỉ là diện tích để đặt phôi.

5. Xác định phôi nên mài trực tiếp hay cần chi tiết trung gian

Không phải phôi nào cũng phù hợp đặt trực tiếp lên bàn từ.

Nếu mặt đáy:

• có bậc lớn;
• chỉ tiếp xúc bằng chân nhỏ;
• hình dạng không đều;
• cần nâng cao khỏi mặt bàn;

có thể cần xem xét khối kê hoặc tấm gá phụ bằng vật liệu có tính từ.

Khi đó phải đánh giá lại toàn bộ đường truyền lực:

bàn từ → chi tiết trung gian → phôi.

Mỗi lớp trung gian bổ sung đều làm tăng yêu cầu đối với:

• độ phẳng;
• độ cứng vững;
• diện tích tiếp xúc;
• khả năng truyền từ.

Vì vậy không nên thêm khối kê chỉ để “gá cho vừa”. Chi tiết trung gian phải thực sự giải quyết được bài toán định vị hoặc truyền lực.

6. Quyết định trước phần nào chịu lực từ, phần nào chịu tải ngang

Một hệ đồ gá tốt không bắt bàn từ làm tất cả mọi việc.

Bàn từ phù hợp để tạo lực giữ phôi xuống mặt chuẩn. Trong khi đó, với tải ngang lớn, có thể sử dụng:

• cữ đầu;
• cữ cạnh;
• block chống trượt.

Phân công chức năng rõ ràng:

Bàn từ → giữ xuống
Cữ → chống xô
Chuẩn/cữ định vị → xác định vị trí

Cách này đặc biệt quan trọng với các chi tiết khuôn lớn, vì khối lượng và kích thước tăng khiến tải tác động lên hệ gá phức tạp hơn.

7. Dùng lượt mài rà đầu tiên như một phép “đọc hình học phôi”

Lượt mài đầu tiên không nên chỉ được xem là bước bóc vật liệu.

Với phôi lớn, vết đá chạm ban đầu cung cấp nhiều thông tin:

• đá chạm ở giữa trước → phôi có thể đang vồng;
• đá chạm hai mép trước → vùng giữa có thể thấp;
• chỉ một góc chạm → cần kiểm tra xoắn hoặc trạng thái kê;
• một phía ăn nhiều hơn → xem lại mặt chuẩn hoặc vị trí phôi.

Nhờ đó, người vận hành có thể quyết định:

• tiếp tục mài;
• lật phôi;
• điều chỉnh lượng dư;
• hoặc kiểm tra lại setup.

Đây là cách dùng bàn từ như một phần của quá trình đánh giá phôi, không chỉ là thiết bị giữ.

8. Quyết định “một phôi lớn” hay “một cụm phôi” dựa trên hiệu quả chu trình

Với diện tích 500×1000mm, có hai cách khai thác:

Một chi tiết lớn: ưu tiên đế khuôn, bản máy, plate lớn.
Nhiều chi tiết nhỏ: tổ chức theo lô nếu kích thước và lượng dư phù hợp.

Không nên mặc định phương án nhiều phôi luôn năng suất hơn.

Nếu các phôi:

• chênh chiều cao nhiều;
• lượng dư khác nhau;
• mặt đáy khác nhau;

thì đá phải chịu tải thay đổi liên tục và quá trình mài có thể khó kiểm soát.

Bàn lớn chỉ mang lại năng suất khi layout phôi và chế độ mài được tổ chức hợp lý.

Mua bàn từ điện Hongci 500×1000mm ở đâu?

Khách hàng có nhu cầu bàn từ điện Hongci 500×1000mm có thể liên hệ Cơ Khí Thanh Duy để được tư vấn dựa trên bản vẽ phôi, cấu tạo mặt đáy, kích thước bàn máy và yêu cầu nguyên công.
