Bàn Từ Gá Góc 90° 150×150 – Mặt Vuông Rộng, Xoay Góc Linh

Giới thiệu sản phẩm

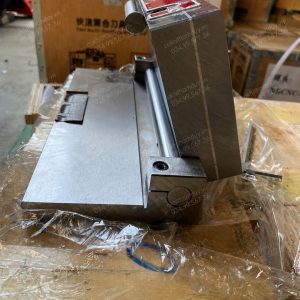

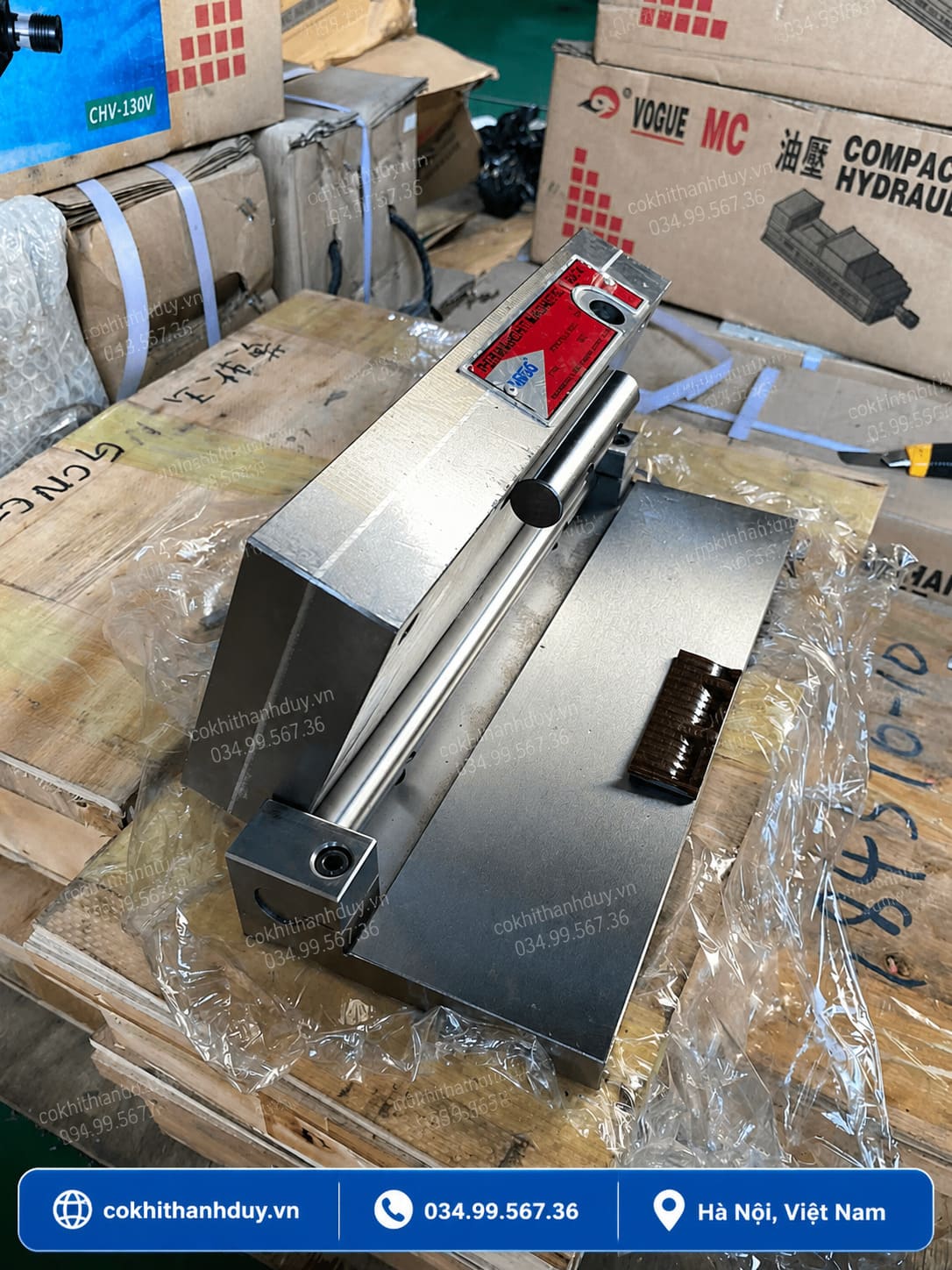

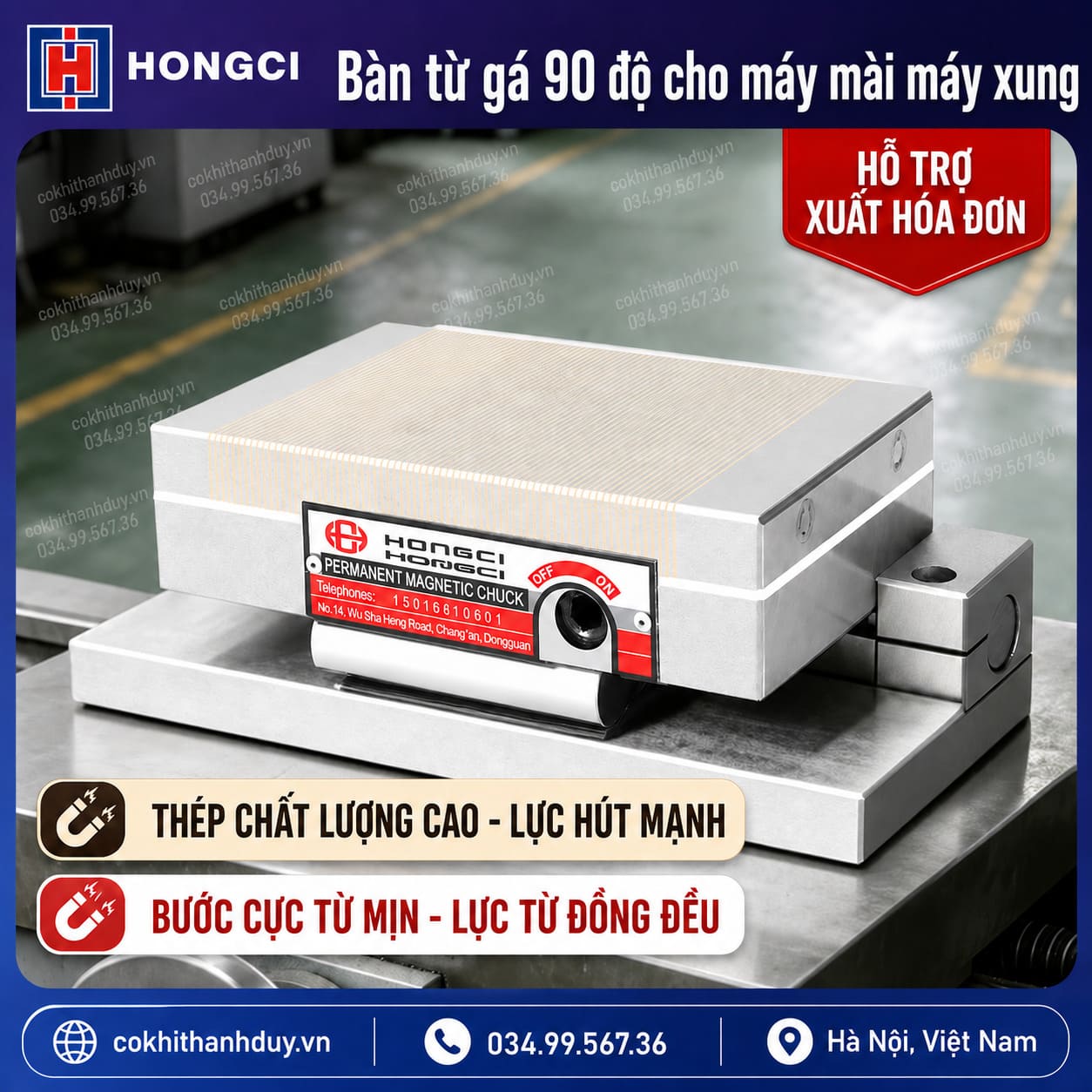

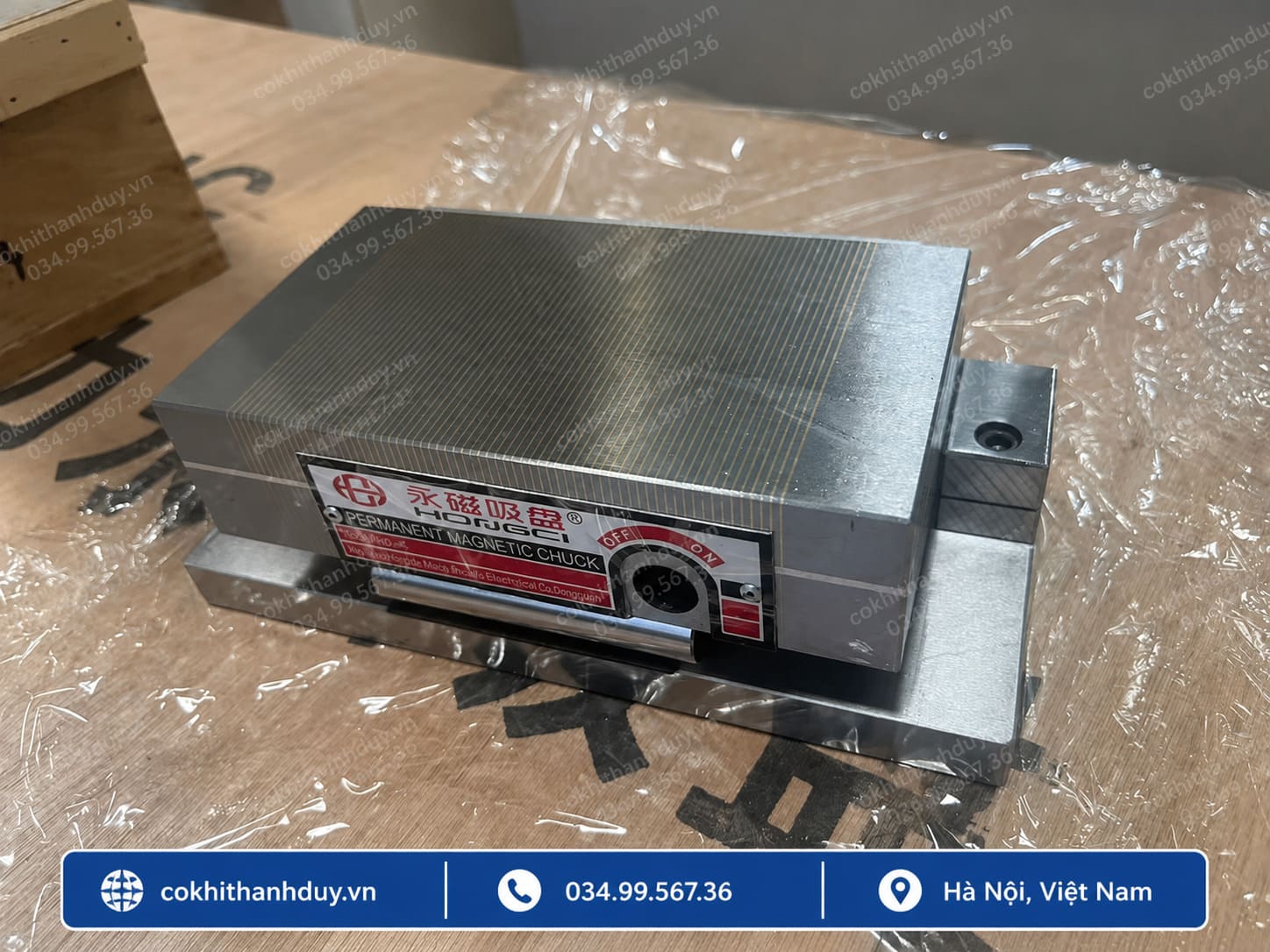

Bàn từ gá góc 90° 150×150 là dòng bàn từ nam châm vĩnh cửu có mặt gá vuông 150 × 150mm, được thiết kế cho các công việc cần vừa giữ phôi bằng từ tính vừa điều chỉnh tư thế gia công trong phạm vi 0–90°. So với phiên bản 100×175 thiên về phôi dạng dài, kích thước 150×150 tạo một vùng gá cân đối theo cả hai phương, phù hợp hơn với block vuông, tấm thép bản rộng, chi tiết khuôn và phôi có kích thước gần vuông.

Bàn sử dụng bước cực từ mịn 0.5 + 1.5mm, lực hút công bố ≥100N/cm², phần bàn từ dày 45mm và tổng chiều cao khoảng 86mm. Cơ cấu điều chỉnh góc cho phép người vận hành chuyển nhanh từ gá phẳng sang gá nghiêng, phục vụ các công việc mài cạnh, mài góc, xử lý mặt nghiêng hoặc những chi tiết khó bố trí trên bàn từ phẳng thông thường.

Một ưu điểm đáng chú ý khác là khả năng chống nước 6 mặt IP69K theo thông tin sản phẩm, phù hợp với môi trường máy mài và những khu vực thường xuyên có nước hoặc dung dịch làm mát.

Vì sao mặt bàn vuông 150×150 là lợi thế riêng của model này?

Điểm đáng chú ý nhất của phiên bản 150×150 là mặt gá có chiều rộng và chiều dài bằng nhau.

Thiết kế vuông giúp người vận hành thuận tiện hơn khi xử lý:

• Block vuông;
• Insert khuôn bản rộng;
• Tấm thép nhỏ và vừa;
• Tấm đế;
• Chi tiết có hai chiều gần tương đương;
• Phôi cần xoay 90° trong quá trình setup;
• Chi tiết cần đổi hướng gá giữa hai cạnh;
• Phôi cần vùng tiếp xúc rộng theo cả hai phương.

Thay vì tập trung chiều dài về một hướng như mẫu 100×175, 150×150 tạo vùng gá cân bằng hơn, rất phù hợp với các chi tiết dạng bản hoặc block.

Vì sao 150×150 thuận tiện khi cần xoay hướng phôi?

Một ưu điểm thực tế của mặt bàn vuông là khi xoay phôi 90°, không gian gá theo hai phương vẫn tương đối giống nhau.

Điều này đặc biệt hữu ích khi một chi tiết cần lần lượt:

• Mài cạnh A;
• Xoay 90° để mài cạnh B;
• Kiểm tra độ vuông;
• Gia công hai phương X–Y;
• Đổi hướng chuẩn;
• Rà lại các cạnh đối diện.

Với mặt bàn 150 × 150mm, người vận hành không bị phụ thuộc quá nhiều vào một chiều dài cố định.

Đây là model đáng cân nhắc nếu xưởng thường xuyên xoay hướng block hoặc tấm khuôn trong cùng một quy trình gia công.

Bước cực từ 0.5 + 1.5mm có lợi gì trên mặt bàn 150×150?

Sản phẩm sử dụng bước cực từ 0.5 + 1.5mm, tạo hệ cực từ mịn trên toàn bộ mặt gá.

Cấu hình này phù hợp với các chi tiết cơ khí có diện tích tiếp xúc vừa và nhỏ bởi:

• Các vùng cực từ được phân bố dày;
• Dễ bố trí phôi ở nhiều vị trí khác nhau;
• Phù hợp với block nhỏ;
• Hỗ trợ chi tiết bản mỏng khi điều kiện gá phù hợp;
• Thích hợp với insert khuôn;
• Phù hợp công việc mài tinh;
• Dễ bố trí nhiều phôi nhỏ trên cùng mặt bàn;
• Tận dụng tốt hơn mặt bàn 150×150.

Sự kết hợp giữa mặt bàn rộng và cực từ mịn là một trong những đặc trưng đáng chú ý của model này.

Vì sao bàn từ giúp giảm vật cản xung quanh phôi?

Khi sử dụng thanh kẹp hoặc bulông, vùng xung quanh chi tiết có thể xuất hiện nhiều chi tiết phụ gây cản trở.

Bàn từ giữ phôi chủ yếu thông qua mặt đáy, vì vậy bề mặt phía trên thường thông thoáng hơn.

Điều này giúp:

• Đá mài tiếp cận thuận lợi hơn;
• Dễ mài gần cạnh;
• Giảm tấm ép nằm quanh phôi;
• Dễ quan sát vùng gia công;
• Thuận tiện đo kiểm;
• Dễ đổi hướng chi tiết;
• Tạo setup gọn;
• Hạn chế nguy cơ dao hoặc đá vướng phụ kiện kẹp.

Với công việc mài chính xác, một vùng làm việc thông thoáng thường giúp thao tác dễ kiểm soát hơn.

Mua bàn từ gá góc 90° 150×150 ở đâu?

Cơ Khí Thanh Duy cung cấp các dòng bàn từ gá góc, bàn từ máy mài, ê tô và thiết bị gá kẹp phục vụ gia công cơ khí chính xác, khuôn mẫu và CNC.

Bàn từ gá góc 150×150 phù hợp với xưởng cần mặt gá vuông rộng, cực từ mịn và khả năng điều chỉnh góc từ 0–90° để xử lý đa dạng chi tiết.
