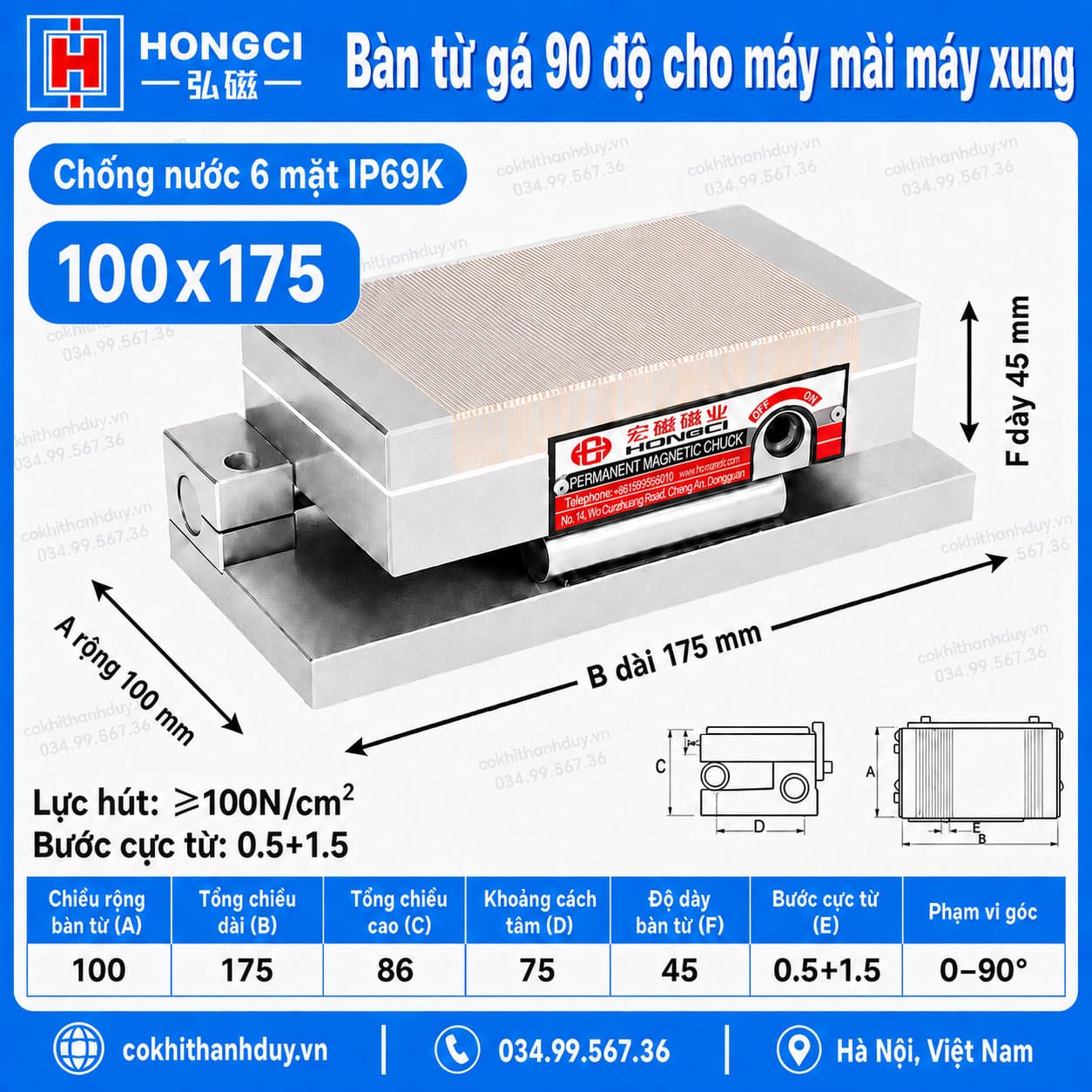

Bàn Từ Gá Góc 90° 100×175 – Xoay Góc Linh Hoạt, Gá Phôi Chính Xác Khi Mài

Giới thiệu sản phẩm

Bàn từ gá góc 90° 100×175 là dòng bàn từ chuyên dụng dành cho những nguyên công cần giữ phôi bằng từ tính đồng thời thay đổi góc làm việc từ 0–90°. Khác với bàn từ phẳng thông thường chỉ tạo một mặt gá cố định, sản phẩm cho phép điều chỉnh góc của bề mặt từ, giúp người vận hành xử lý mặt nghiêng, cạnh, góc hoặc những vị trí khó gá bằng đồ kẹp cơ khí truyền thống.

Với mặt bàn rộng 100mm, chiều dài 175mm, lực hút công bố ≥100N/cm² và bước cực từ mịn 0.5 + 1.5mm, bàn từ phù hợp với các chi tiết thép có kích thước nhỏ và vừa, đặc biệt trong mài chính xác, máy mài và một số công việc trên máy xung EDM cần vùng gá gọn.

Sản phẩm còn được công bố khả năng chống nước 6 mặt IP69K, phù hợp hơn với môi trường làm việc có dung dịch làm mát, nước hoặc chất lỏng gia công. Đây là lựa chọn đáng chú ý cho xưởng muốn bổ sung một bộ gá gọn – xoay được góc – không che nhiều bề mặt phôi.

Vì sao khả năng xoay 0–90° là điểm đáng giá nhất của sản phẩm?

Điểm khác biệt rõ rệt của bàn từ này là không bắt buộc phôi phải nằm ngang.

Người vận hành có thể điều chỉnh mặt gá trong phạm vi 0–90°, nhờ đó dễ xây dựng tư thế phôi phù hợp với từng nguyên công.

Khả năng này đặc biệt hữu ích khi cần:

• Mài mặt nghiêng;
• Mài cạnh;
• Gia công góc;
• Đưa một bề mặt khó tiếp cận về vị trí thuận lợi;
• Rà và chỉnh góc chi tiết;
• Xử lý những phôi không thuận tiện khi đặt nằm phẳng;
• Thay đổi hướng phôi mà không cần chế tạo đồ gá nghiêng riêng;
• Thực hiện nhiều phương án gá trên cùng một bộ bàn từ.

Thay vì chế thêm căn góc hoặc đồ gá riêng cho từng góc làm việc, một bàn từ điều chỉnh 0–90° giúp xưởng linh hoạt hơn ngay trên cùng một setup.

Lực hút ≥100N/cm² giúp gì khi bàn từ được đặt nghiêng?

Khi mặt bàn nằm ngang, trọng lượng phôi chủ yếu ép xuống mặt gá. Nhưng khi mặt bàn bắt đầu nghiêng, khả năng giữ phôi của hệ từ trở nên quan trọng hơn.

Sản phẩm được công bố lực hút ≥100N/cm², giúp tạo lực giữ cho chi tiết thép có khả năng nhiễm từ khi bề mặt tiếp xúc đáp ứng yêu cầu.

Đặc biệt hữu ích khi:

• Nghiêng bàn để mài góc;
• Đặt phôi theo phương gần đứng;
• Mài cạnh;
• Điều chỉnh góc nhiều lần;
• Gá chi tiết không thuận tiện dùng ê tô;
• Cần giữ mặt trên phôi thông thoáng.

Tuy nhiên, lực giữ thực tế còn phụ thuộc vật liệu, chiều dày phôi, diện tích tiếp xúc, độ phẳng và tình trạng bề mặt. Với góc lớn hoặc tải gia công đáng kể, cần kiểm tra độ chắc của phôi trước khi chạy máy.

Vì sao bàn từ gá góc có thể giảm nhu cầu chế tạo đồ gá nghiêng?

Nếu cần gia công một mặt ở góc nhất định, phương án truyền thống có thể phải sử dụng:

• Khối sin;
• Căn góc;
• Đế nghiêng;
• Ê tô nghiêng;
• Plate tự chế;
• Đồ gá chuyên dùng.

Các giải pháp trên vẫn có giá trị trong nhiều trường hợp, nhưng nếu góc thay đổi thường xuyên thì thời gian chuẩn bị fixture có thể tăng đáng kể.

Bàn từ điều chỉnh 0–90° cho phép người vận hành thay đổi trực tiếp góc của mặt gá.

Nhờ đó:

• Dễ thử nhiều góc;
• Giảm số đồ gá riêng;
• Dễ chuyển job;
• Tiết kiệm không gian lưu trữ fixture;
• Phù hợp sản phẩm đơn chiếc;
• Hữu ích cho sửa chữa khuôn;
• Thuận tiện với xưởng nhận nhiều mã hàng;
• Giảm thời gian chuẩn bị cho những job nhỏ.

Đây là lợi thế rất thực tế với xưởng làm hàng đa dạng thay vì chỉ sản xuất duy nhất một sản phẩm.

Vì sao tính năng chống nước 6 mặt IP69K đáng chú ý?

Theo thông tin trên hình sản phẩm, bàn từ có khả năng chống nước 6 mặt IP69K.

Đặc điểm này đặc biệt hữu ích trong môi trường có:

• Nước làm mát;
• Dung dịch tưới nguội;
• Chất lỏng gia công;
• Quá trình vệ sinh thiết bị;
• Khu vực máy mài thường xuyên ẩm.

Với một thiết bị gá sử dụng trực tiếp trong khu vực gia công, khả năng bảo vệ trước chất lỏng giúp sản phẩm phù hợp hơn với điều kiện làm việc thực tế tại xưởng.

Đây cũng là một điểm nên nhấn mạnh khi khách cần bàn từ cho máy mài hoặc môi trường có dung dịch gia công thường xuyên.

Vì sao bàn từ gá góc phù hợp với máy xung EDM?

Trong gia công EDM, việc đưa chi tiết về một vị trí hoặc góc phù hợp có thể giúp điện cực tiếp cận vùng cần gia công thuận tiện hơn.

Bàn từ gá góc có thể hỗ trợ khi cần:

• Định hướng lại chi tiết;
• Đưa mặt cần gia công về góc thuận lợi;
• Gá các chi tiết thép có khả năng nhiễm từ;
• Giảm đồ gá cơ khí cồng kềnh;
• Tạo mặt gá gọn;
• Thay đổi tư thế phôi trong các job đặc biệt.

Đối với máy xung, cần kiểm tra vật liệu phôi, điều kiện làm việc, dung dịch và yêu cầu cụ thể của từng máy trước khi lựa chọn phương án gá.

Mua bàn từ gá góc 90° 100×175 ở đâu?

Cơ Khí Thanh Duy cung cấp các dòng bàn từ, bàn từ gá góc, ê tô và thiết bị gá kẹp phục vụ máy mài, máy phay CNC, gia công khuôn mẫu và cơ khí chính xác.

Bàn từ gá góc 100×175 phù hợp với xưởng cần một bộ gá nhỏ gọn, điều chỉnh được góc và chuyên xử lý các chi tiết khó gá bằng bàn từ phẳng thông thường.
