Ê Tô Chia Độ 3 Inch – Ngàm 73mm, Kẹp 100mm, Gá Góc Ổn Định

Giới thiệu sản phẩm

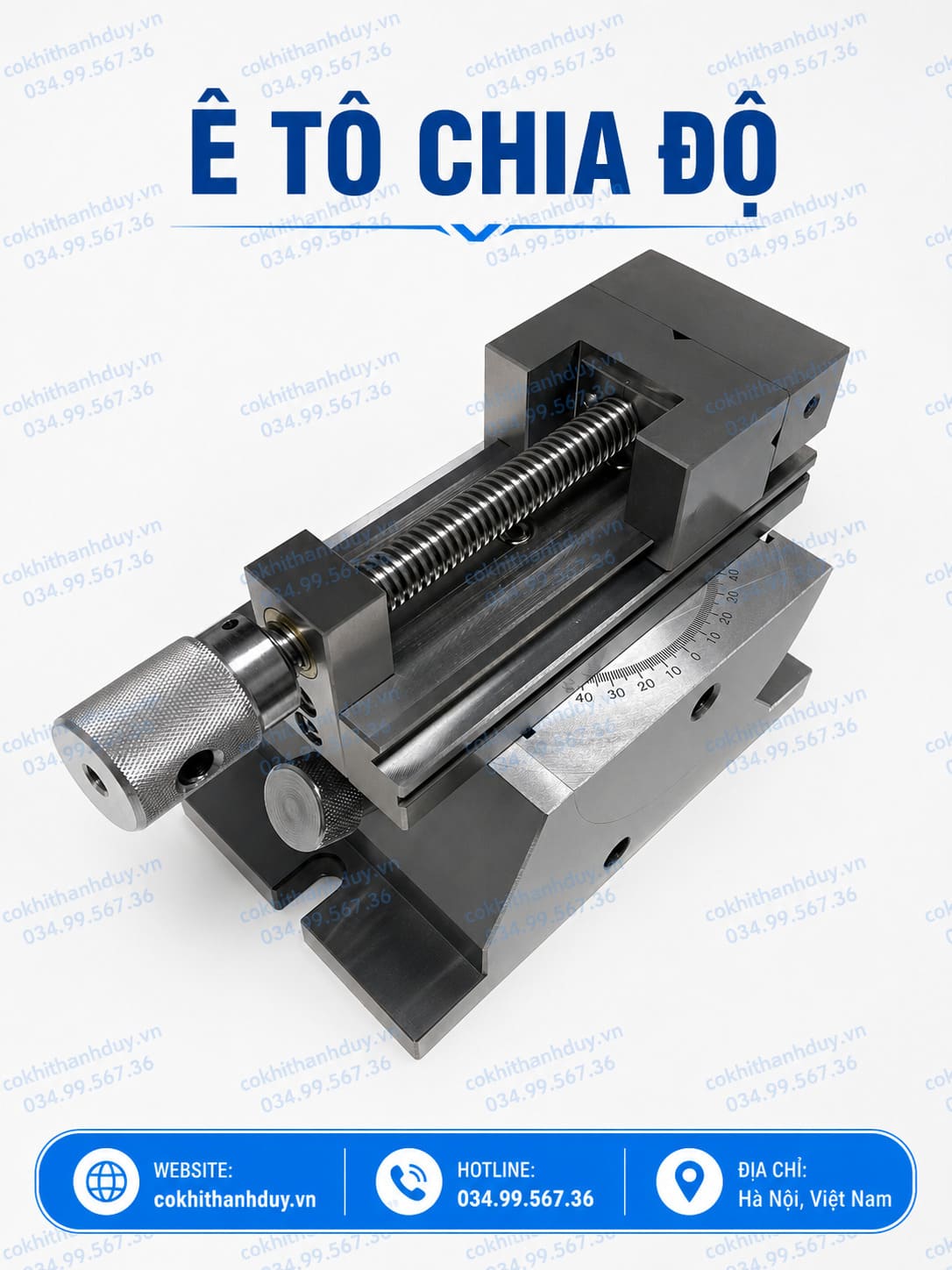

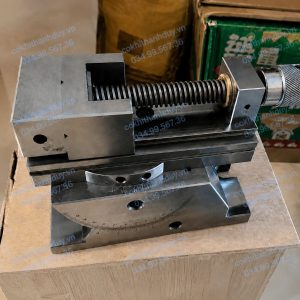

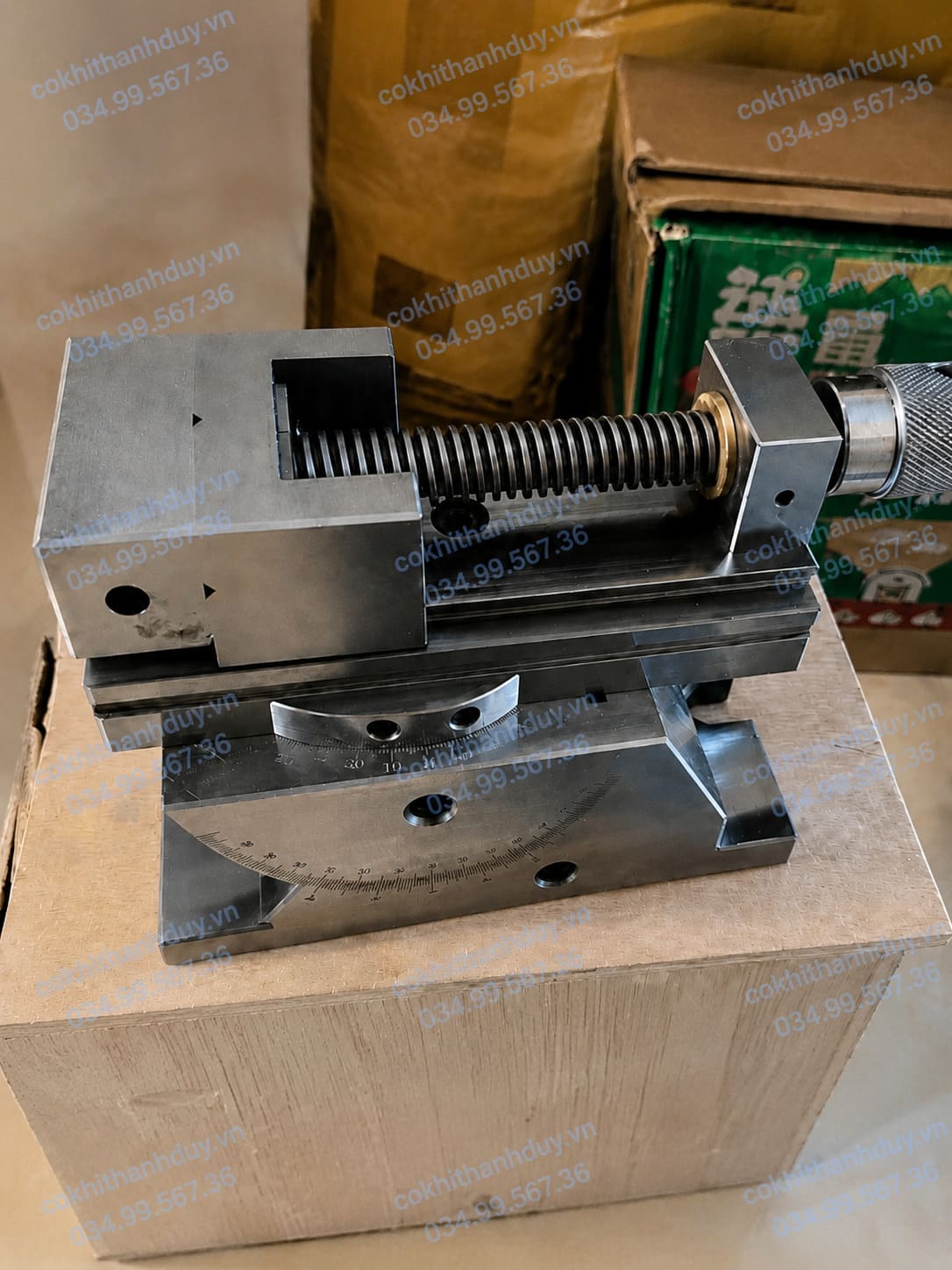

Ê tô chia độ 3 inch là dòng ê tô cơ khí có tích hợp cơ cấu nghiêng và thang chia góc, phù hợp cho các nguyên công phay, mài, khoan và gia công chi tiết cần thiết lập mặt làm việc theo góc.

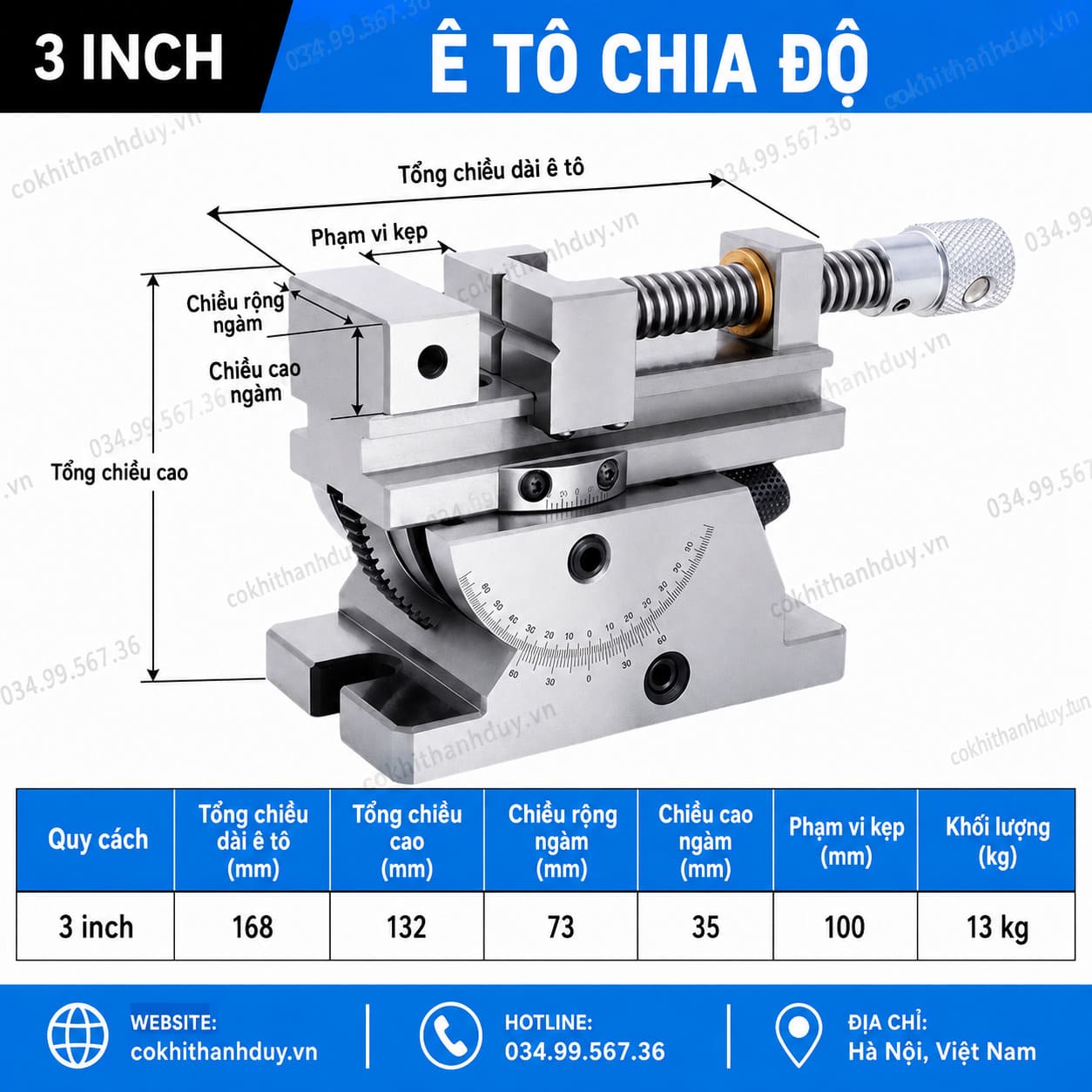

So với bản 2 inch, model 3 inch có kích thước lớn hơn rõ rệt với ngàm rộng 73mm, ngàm cao 35mm, phạm vi kẹp 100mm và khối lượng 13kg. Nhờ đó sản phẩm phù hợp hơn với block, tấm, chi tiết khuôn và các phôi cỡ trung bình cần vừa kẹp chắc vừa thay đổi phương gia công.

Điểm đáng chú ý của bản 3 inch không chỉ là “kẹp được phôi lớn hơn”. Khi phôi tăng kích thước và cụm ê tô được đặt nghiêng, trọng tâm phôi, chiều cao điểm cắt và hướng lực dao bắt đầu ảnh hưởng đáng kể tới độ ổn định của toàn bộ hệ gá. Đây chính là nhóm bài toán mà bản 3 inch phát huy lợi thế hơn so với dòng mini.

Ngàm rộng 73mm tạo vùng kẹp phù hợp hơn cho chi tiết cỡ trung

Điểm khác biệt đầu tiên của bản 3 inch so với bản 2 inch nằm ở chiều rộng ngàm tăng lên 73mm. Khi mặt tiếp xúc giữa ngàm và phôi rộng hơn, lực kẹp không bị tập trung quá nhiều vào một vùng nhỏ mà có điều kiện phân bố trên diện tích lớn hơn.

Điều này đặc biệt hữu ích với các block, tấm thép, chi tiết khuôn nhỏ hoặc chi tiết có mặt bên tương đối rộng. Khi dao phay tác động lệch khỏi tâm chi tiết, phôi có xu hướng quay quanh vùng kẹp. Ngàm rộng hơn tạo khoảng phản lực lớn hơn giữa các vùng tiếp xúc, nhờ đó khả năng chống xoay của phôi được cải thiện.

Vì vậy, giá trị của bản 3 inch không đơn thuần là “kẹp được phôi lớn hơn”, mà là tạo một vùng giữ phôi phù hợp hơn cho các chi tiết đã vượt quá nhóm mini nhưng chưa cần tới ê tô cỡ lớn.

Hành trình kẹp 100mm giúp xử lý nhiều kiểu hình học phôi hơn

Phạm vi kẹp 100mm mở rộng đáng kể nhóm chi tiết có thể sử dụng so với bản 2 inch.

Ngoài block vuông hoặc chữ nhật thông thường, người vận hành có thể gá:

• chi tiết dạng thanh;
• plate nhỏ;
• chi tiết khuôn;
• thân gá;
• phôi có bậc;
• chi tiết cần kết hợp thêm căn hoặc má kẹp phụ.

Điểm đáng chú ý là hành trình lớn hơn không chỉ dùng để chứa một phôi rộng hơn. Khoảng mở bổ sung còn tạo thêm không gian cho căn chêm, má mềm hoặc block trung gian khi hình dạng phôi không thể kẹp trực tiếp bằng hai ngàm tiêu chuẩn.

Nhờ đó bản 3 inch có thể thích nghi tốt hơn với những công việc sửa chữa, chế tạo mẫu hoặc gia công đơn chiếc, nơi hình dạng phôi thay đổi thường xuyên.

Khi nghiêng ê tô, trọng tâm phôi trở thành một phần của bài toán gá

Ở vị trí ngang, trọng lượng phôi chủ yếu truyền xuống mặt tựa. Nhưng khi cụm ê tô được nghiêng, trọng lượng phôi bắt đầu tạo thêm thành phần lực theo phương dốc.

Nếu phôi tương đối cao hoặc dài, trọng tâm của nó có thể dịch xa khỏi vùng ngàm và trục nghiêng. Khi đó mômen tác động lên hệ gá tăng lên dù lực kẹp của ngàm không thay đổi.

Vì vậy với bản 3 inch, người vận hành nên quan tâm tới:

vị trí trọng tâm phôi → khoảng cách tới ngàm → góc nghiêng → vị trí dao cắt.

Một setup tốt là setup giữ trọng tâm phôi càng gần vùng kẹp càng tốt, đồng thời chỉ để phần cần gia công nhô ra ngoài ngàm ở mức cần thiết.

Điểm này quan trọng hơn rõ rệt ở bản 3 inch vì loại phôi được gá thường lớn và nặng hơn so với bản 2 inch.

Kiểm soát mômen xoay khi dao làm việc gần mép phôi

Khi dao cắt ngay gần tâm phôi, tải truyền xuống ngàm tương đối cân bằng.

Nhưng nếu dao đang phay một cạnh ngoài hoặc một góc của chi tiết, lực cắt sẽ tác động lệch khỏi tâm vùng kẹp. Khi đó phôi không chỉ chịu lực đẩy mà còn xuất hiện mômen xoay.

Có thể hình dung:

lực dao × khoảng cách tới vùng kẹp = mômen làm phôi xoay.

Khoảng cách càng lớn, xu hướng xoay càng mạnh.

Với ngàm rộng 73mm và chiều cao ngàm 35mm, bản 3 inch có nền kẹp tốt hơn để xử lý hiện tượng này. Tuy nhiên vẫn nên bố trí phôi sao cho vùng gia công chính nằm tương đối gần khu vực ngàm giữ.

Đây là lý do không nên chỉ căn phôi theo kích thước hình học cho đẹp mắt; vị trí gia công thực tế của dao mới là yếu tố cần ưu tiên.

Chiều cao ngàm 35mm giúp tạo vùng tựa tốt hơn cho block và chi tiết dạng hộp

Chiều cao ngàm tăng lên 35mm cho phép mặt bên của phôi tiếp xúc với ngàm trên một vùng lớn hơn.

Điều này có lợi với các chi tiết dạng block, tấm dày hoặc thân hộp vì lực kẹp có thể được truyền qua diện tích lớn hơn thay vì chỉ tác động lên một dải rất nhỏ ở mép phôi.

Vùng tiếp xúc lớn hơn giúp hạn chế:

• xoay phôi;
• nghiêng phôi;
• tập trung lực tại một điểm;
• dấu kẹp trên vật liệu mềm.

Tuy nhiên không nên hiểu rằng phải luôn sử dụng toàn bộ chiều cao ngàm. Với phôi thấp, chỉ cần bảo đảm mặt bên phôi tiếp xúc ổn định và phần nhô phía trên đủ thấp để hạn chế mômen khi dao cắt.

Thay đổi góc mà không phải phá toàn bộ setup

Một lợi thế đáng giá của ê tô chia độ là khả năng thay đổi tư thế của phôi trong khi vẫn giữ phôi trong cùng một hệ ngàm.

Ví dụ một chi tiết cần:

• phay mặt ngang;
• phay cạnh nghiêng;
• khoan lỗ theo góc;
• sau đó quay lại mặt chuẩn ban đầu.

Nếu sử dụng đồ gá cố định, mỗi bước có thể phải tháo phôi, kê lại và căn chuẩn từ đầu.

Với ê tô chia độ, trong nhiều trường hợp có thể giữ nguyên phôi trong ngàm, chỉ thay đổi vị trí góc của cụm gá rồi khóa lại.

Điều này giúp giảm:

• số lần tháo phôi;
• số lần xác lập lại chuẩn;
• thời gian kê căn;
• nguy cơ sai khác giữa các lần gá.

Với các công việc đơn chiếc hoặc chi tiết có nhiều mặt nghiêng, đây là lợi thế thực tế rất rõ.

Hướng chạy dao có thể được chọn để hỗ trợ chính hệ gá

Khi gia công trên ê tô nghiêng, hướng chạy dao không nên được lựa chọn chỉ theo đường chạy ngắn nhất.

Một hướng cắt có thể tạo lực ép phôi vào ngàm cố định, trong khi hướng ngược lại lại có xu hướng kéo phôi ra khỏi vùng tựa.

Nếu điều kiện công nghệ cho phép, nên bố trí đường chạy sao cho lực cắt chính được truyền về:

phôi → ngàm cố định → thân ê tô → đế máy.

Cách bố trí này giúp hệ gá làm việc theo hướng cứng vững hơn và giảm phụ thuộc vào riêng lực siết vít me.

Đây là một cách khai thác ê tô chia độ mang tính công nghệ hơn nhiều so với việc chỉ “chỉnh đúng góc rồi chạy dao”.

Mua ê tô chia độ 3 inch ở đâu?

Khách hàng có nhu cầu ê tô chia độ 3 inch sử dụng cho máy phay, máy mài, máy khoan hoặc gia công các chi tiết góc có thể liên hệ Cơ Khí Thanh Duy để được tư vấn theo kích thước phôi và nguyên công thực tế.’
