Ê Tô Chia Độ 8 Inch – Ngàm 200mm, Kẹp 200mm, Cụm Gá Góc Cỡ Lớn

Giới thiệu sản phẩm

Ê tô chia độ 8 inch là dòng ê tô nghiêng cỡ lớn dùng trong các nguyên công phay, mài, khoan và gia công chi tiết cần thiết lập tư thế theo góc. Sản phẩm có ngàm rộng 200mm, chiều cao ngàm 55mm, phạm vi kẹp 200mm, kết hợp đế kích thước lớn và cơ cấu chia độ tích hợp ngay trên thân.

Với khối lượng theo hình sản phẩm khoảng 110–120kg, đây là một cụm gá thiên về độ đầm và khả năng làm việc với phôi cỡ lớn hơn các bản 2–6 inch. Điểm đáng quan tâm nhất ở bản 8 inch không đơn thuần là kích thước lớn, mà là cách toàn bộ hệ:

phôi → ngàm → cụm nghiêng → đế → bàn máy

phải duy trì đủ cứng vững khi góc gá thay đổi và lực cắt không còn truyền theo phương ngang thông thường.

Chức năng kỹ thuật của ê tô chia độ 8 inch

Chuỗi cứng vững của hệ gá quan trọng hơn riêng lực siết

Với ê tô cỡ nhỏ, người dùng thường quan tâm nhiều tới việc phôi đã được kẹp đủ chặt hay chưa. Nhưng khi chuyển sang bản 8 inch, phôi lớn hơn, đế rộng hơn và tải gia công cũng có thể tăng, nên phải nhìn toàn bộ hệ gá như một chuỗi cơ học.

Lực phát sinh tại vùng cắt sẽ truyền qua:

dao → phôi → ngàm ê tô → thân ê tô → cơ cấu chia độ → đế → bàn máy.

Chỉ cần một vị trí trong chuỗi này có độ cứng không đủ, sai lệch hoặc rung có thể xuất hiện dù lực kẹp tại ngàm vẫn lớn.

Vì vậy bản 8 inch phù hợp hơn với tư duy gá công nghiệp: không chỉ giữ phôi, mà phải tạo một đường truyền lực ổn định từ chi tiết xuống bàn máy.

Khi thay đổi góc, hướng của lực cắt đối với ngàm cũng thay đổi

Ở vị trí ngang, lực cắt thường được truyền theo một cấu hình tương đối quen thuộc.

Khi nghiêng cụm ê tô, cùng một lực từ dao có thể được phân thành các thành phần:

• ép phôi xuống mặt tựa;
• đẩy ngang vào ngàm;
• kéo phôi ra khỏi ngàm;
• hoặc tạo mômen quanh trục nghiêng.

Do đó góc càng thay đổi thì điều kiện chịu tải của ê tô cũng thay đổi.

Một setup tốt không chỉ trả lời câu hỏi:

“Góc này đúng chưa?”

mà còn phải trả lời:

“Ở góc này, lực dao đang ép phôi vào vùng cứng vững hay đang có xu hướng kéo phôi ra?”

Đây là điểm kỹ thuật rất quan trọng khi sử dụng ê tô chia độ cỡ lớn.

Ngàm rộng 200mm giúp giảm áp suất cục bộ trên mặt kẹp

Với cùng một lực kẹp, diện tích tiếp xúc giữa ngàm và phôi càng lớn thì áp suất trung bình trên bề mặt càng có điều kiện phân bố rộng hơn.

Ngàm rộng 200mm đặc biệt hữu ích với:

• block lớn;
• plate dày;
• đế khuôn;
• thân chi tiết;
• phôi có mặt chuẩn rộng.

Điều này giúp hạn chế tình trạng lực bị dồn lên một dải nhỏ của phôi.

Tuy nhiên lợi ích này chỉ đạt được khi bề mặt phôi thực sự tiếp xúc đều. Nếu mặt bên có độ cong, ba via hoặc chỉ chạm tại vài điểm, ngàm rộng 200mm cũng không tự động biến thành vùng kẹp 200mm hiệu quả.

Do đó trước khi siết nên kiểm tra chất lượng mặt tiếp xúc, không chỉ kích thước ngàm.

Chiều cao ngàm 55mm ảnh hưởng tới vị trí đường tác dụng của lực kẹp

Chiều cao ngàm 55mm cho phép tiếp xúc với phôi trên vùng tương đối lớn theo phương đứng.

Nhưng vị trí kẹp trên chiều cao của phôi cần được lựa chọn có chủ đích.

Nếu điểm cắt nằm quá cao so với vùng kẹp, lực dao tạo ra một cánh tay đòn lớn hơn. Khi đó phôi có thể có xu hướng:

• xoay;
• nghiêng;
• rung;
• hoặc nhấc khỏi mặt tựa.

Vì vậy nguyên tắc kỹ thuật là:

Giữ đường tác dụng của lực kẹp càng gần vùng chịu tải gia công càng tốt, trong giới hạn cho phép của đường chạy dao.

Không nên để phôi nhô cao khỏi ngàm chỉ vì ê tô vẫn có thể kẹp được.

Phạm vi kẹp 200mm cần được đánh giá cùng độ mở thực tế của ngàm

Khả năng kẹp tới 200mm mở rộng đáng kể nhóm phôi có thể gia công.

Nhưng khi ngàm di động mở xa, vị trí của nó trên ray dẫn hướng cũng thay đổi. Vì vậy khi sử dụng gần giới hạn hành trình, nên kiểm tra:

• ngàm còn được dẫn hướng ổn định hay không;
• diện tích tiếp xúc phôi có đủ lớn không;
• phôi có nằm cân đối trong vùng gá không;
• tải chính từ dao truyền về phía nào.

Nói cách khác, kẹp được 200mm là khả năng hình học của ê tô, còn kẹp 200mm có tối ưu hay không phụ thuộc setup thực tế.

Mặt đế 350×260mm tạo nền đặt rộng cho cụm nghiêng

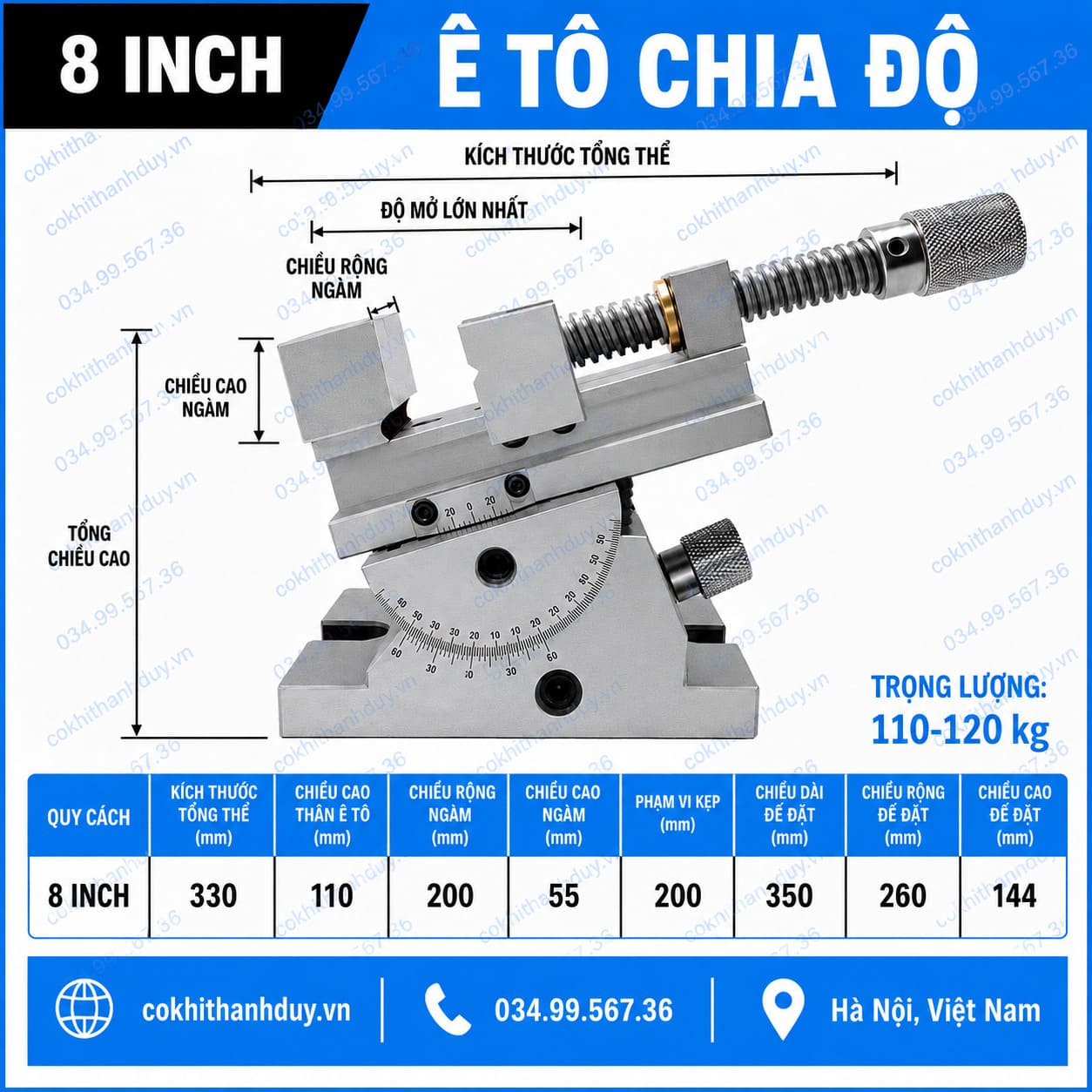

Đế của sản phẩm có kích thước theo ảnh:

350 × 260mm, chiều cao 144mm.

Đây là một kích thước đáng chú ý vì phần đế chính là nơi tiếp nhận phản lực từ toàn bộ cơ cấu phía trên.

Đế rộng có lợi khi:

• gá block lớn;
• phay mặt rộng;
• đặt cụm ê tô ở góc nghiêng lớn;
• sử dụng chi tiết có trọng tâm lệch.

Tuy nhiên mặt đế rộng cũng yêu cầu bàn máy đủ không gian. Trước khi lựa chọn nên kiểm tra:

kích thước bàn → khoảng cách rãnh T → hành trình X/Y → vùng tránh dao.

Không nên chỉ xét kích thước phôi.

Khối lượng lớn giúp cụm gá đầm hơn nhưng không thay thế độ cứng kết cấu

Theo ảnh, ê tô có khối lượng khoảng 110–120kg.

Khối lượng lớn thường tạo cảm giác đầm hơn và giảm khả năng dịch chuyển của toàn bộ cụm trong những điều kiện nhất định. Tuy nhiên cần hiểu đúng:

Nặng không đồng nghĩa tự động chính xác hoặc cứng tuyệt đối.

Độ cứng thực tế còn phụ thuộc:

• vật liệu;
• tiết diện thân;
• chất lượng ray dẫn hướng;
• cơ cấu khóa góc;
• cách bắt ê tô xuống bàn máy.

Vì vậy khối lượng là một lợi thế về nền tảng, nhưng vẫn cần lắp đặt đúng kỹ thuật.

Cơ cấu chia độ nên được xem là bộ thiết lập góc, không phải thiết bị kiểm định góc

Thang chia trên thân giúp người vận hành đưa cụm ê tô tới góc mong muốn nhanh hơn.

Trong gia công thông thường, có thể sử dụng trực tiếp thang chia để setup ban đầu.

Nhưng nếu bản vẽ yêu cầu dung sai góc chặt, quy trình phù hợp hơn là:

đưa về góc gần đúng theo thang chia → khóa sơ bộ → đo kiểm → hiệu chỉnh → khóa cuối.

Có thể sử dụng:

• thước đo góc chính xác;
• nivo điện tử;
• căn góc;
• hệ đo phù hợp khác.

Như vậy thang chia có vai trò thiết lập, còn dụng cụ đo có vai trò xác nhận.

Mua ê tô chia độ 8 inch ở đâu?

Khách hàng có nhu cầu ê tô chia độ 8 inch sử dụng cho máy phay, máy mài, máy khoan hoặc gia công chi tiết theo góc có thể liên hệ Cơ Khí Thanh Duy để được tư vấn theo kích thước phôi, loại máy và yêu cầu công nghệ.
