Ê Tô Chính Xác BTM-GTB125×150 – Má 125mm, Mở 150mm, Gọn Cho Máy Phay CNC

Giới thiệu sản phẩm

Ê Tô Chính Xác BTM-GTB125×150 là mẫu ê tô cơ khí chính xác có thiết kế gọn, phù hợp sử dụng trên máy phay, máy CNC, trung tâm gia công, xưởng khuôn mẫu và cơ khí chính xác. Sản phẩm sở hữu má kẹp rộng 125mm, phạm vi mở 0–150mm, chiều cao má 40mm, đáp ứng tốt nhu cầu gá block, plate, jig và nhiều chi tiết cơ khí kích thước nhỏ đến trung bình.

Điểm đáng chú ý của BTM-GTB125×150 là thân ê tô tương đối thấp và gọn. Chiều dài thân khoảng 345mm, tổng chiều dài tính cả tay vặn khoảng 424mm, giúp tiết kiệm diện tích bàn máy và thuận tiện khi cần bố trí thêm ê tô, cữ chặn, probe hoặc đồ gá khác.

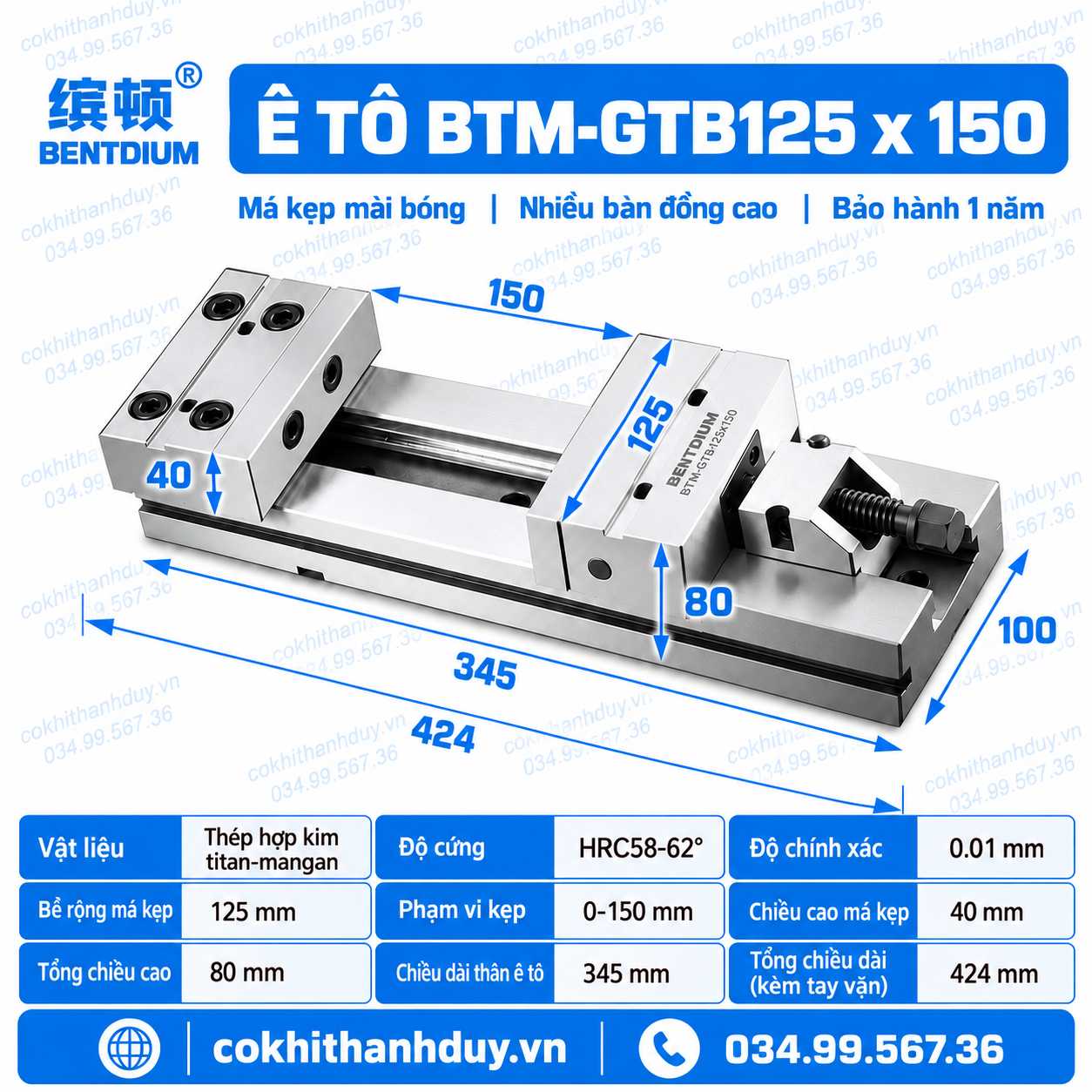

Theo thông số trên hình, sản phẩm được chế tạo từ thép hợp kim titan – mangan, có độ cứng HRC58–62 và độ chính xác công bố 0.01mm. Má kẹp được gia công hoàn thiện, thích hợp cho nhiều công việc như phay mặt, phay cạnh, khoan, doa, taro và gia công chi tiết theo lô.

Thương hiệu: BENTDIUM.

Má kẹp 125mm – kích thước cân đối cho nhiều loại phôi

Má kẹp rộng 125mm tạo vùng tiếp xúc phù hợp với nhiều block, plate và chi tiết cơ khí phổ biến.

Sản phẩm thích hợp để gá block thép, block nhôm, tấm plate, jig, chi tiết khuôn nhỏ, chi tiết máy và các phôi dạng hộp.

Kích thước 125mm đủ rộng để giữ phôi ổn định nhưng vẫn giúp tổng thể ê tô gọn hơn các dòng 160mm, 200mm hoặc 300mm.

Phạm vi mở 150mm linh hoạt cho nhiều kích thước chi tiết

BTM-GTB125×150 có phạm vi mở từ 0–150mm, phù hợp với nhiều size phôi khác nhau.

Người vận hành có thể sử dụng cùng một ê tô cho các chi tiết khoảng 30mm, 50mm, 80mm, 100mm, 120mm hoặc gần 150mm tùy hình dạng thực tế.

Điều này đặc biệt hữu ích với các xưởng thường xuyên thay đổi mã hàng nhưng không muốn phải thay ê tô liên tục.

Tổng chiều cao 80mm giúp giữ hệ gá thấp

Tổng chiều cao sản phẩm khoảng 80mm, giúp hệ gá không bị nâng quá cao khỏi mặt bàn máy.

Thiết kế thấp mang lại lợi thế khi cần tiết kiệm hành trình Z, tăng khoảng trống cho spindle và sử dụng dao ngắn hơn.

Đây là điểm đáng chú ý đối với các trung tâm gia công có không gian làm việc hạn chế.

Thân ê tô gọn giúp tối ưu diện tích bàn máy

Chiều dài thân chỉ khoảng 345mm.

So với các dòng ê tô hành trình lớn, BTM-GTB125×150 chiếm ít diện tích hơn trên bàn máy. Phần không gian còn lại có thể dành cho:

• ê tô thứ hai;
• cữ chặn;
• probe;
• tool setter;
• fixture phụ;
• đồ gá cho công đoạn tiếp theo.

Đây là lợi thế thực tế với các xưởng muốn khai thác tối đa diện tích bàn CNC.

Phù hợp bố trí nhiều trạm gia công

Do kích thước tổng thể tương đối gọn, nếu bàn máy đủ rộng người dùng có thể bố trí hai hoặc nhiều trạm.

Ví dụ một ê tô dùng cho công đoạn tạo chuẩn, ê tô còn lại dùng cho công đoạn hoàn thiện.

Cách tổ chức này giúp giảm thời gian chờ giữa các nguyên công và thuận tiện hơn khi sản xuất theo lô.

Phù hợp tạo mặt chuẩn cho block

Một ứng dụng thực tế của ê tô là tạo các mặt chuẩn ban đầu.

Quy trình có thể thực hiện theo hướng:

phôi thô → đặt căn → kẹp phôi → phay mặt chuẩn → đảo phôi → lấy chiều dày.

Sau khi có mặt chuẩn tốt, các công đoạn phay cạnh, khoan hoặc taro sẽ thuận tiện hơn.

Hỗ trợ nhiều nguyên công trong cùng một lần gá

Nếu thiết kế chi tiết cho phép, phôi có thể được giữ nguyên trên ê tô để thực hiện nhiều công đoạn liên tiếp như:

phay mặt → phay cạnh → khoan → taro → doa → vát mép.

Giữ nguyên một hệ gá giúp hạn chế số lần tháo phôi và giảm thao tác lấy lại chuẩn.

Kết hợp căn song song để kiểm soát chuẩn Z

Khi gia công block hoặc plate, có thể kết hợp BTM-GTB125×150 với căn song song.

Căn giúp nâng phôi khỏi đáy ê tô, giữ cao độ ổn định, tạo khoảng thoát cho dao và thuận tiện khi khoan xuyên.

Với sản xuất lặp lại, căn song song còn giúp các phôi được đặt ở cùng một cao độ.

Có thể sử dụng má mềm cho chi tiết đặc biệt

Không phải chi tiết nào cũng có hình dạng vuông hoặc hai mặt song song.

Người dùng có thể chế tạo má mềm và gia công:

• rãnh V;
• pocket;
• bậc;
• cung tròn;
• profile theo hình dạng sản phẩm.

Nhờ đó BTM-GTB125×150 có thể trở thành một hệ gá bán chuyên dụng cho từng loại chi tiết.

Má kẹp gia công hoàn thiện hỗ trợ gá phôi ổn định

Theo thông tin thể hiện trên hình, sản phẩm có má kẹp mài bóng.

Bề mặt má được gia công hoàn thiện giúp tiếp xúc tốt hơn với những chi tiết đã có mặt chuẩn.

Đối với nhôm hoặc các bề mặt dễ xước, người dùng vẫn nên cân nhắc sử dụng má mềm hoặc vật liệu bảo vệ phù hợp.

Độ cứng HRC58–62 phù hợp môi trường cơ khí

Độ cứng công bố của sản phẩm là HRC58–62.

Đây là đặc điểm đáng chú ý đối với các vùng thường xuyên chịu lực kẹp, ma sát, phoi kim loại và quá trình tháo lắp lặp lại.

Độ cứng cao hỗ trợ khả năng duy trì bề mặt làm việc trong quá trình sử dụng lâu dài.

Độ chính xác 0.01mm đáp ứng nhiều công việc phay CNC

Theo thông số trên hình, BTM-GTB125×150 có độ chính xác công bố 0.01mm.

Mức này phù hợp với nhiều công việc gia công cơ khí như phay CNC, khoan, taro, chế tạo jig, chi tiết máy và khuôn mẫu phổ thông.

Độ chính xác thực tế của sản phẩm sau gia công vẫn phụ thuộc thêm vào máy, dao, phôi, căn và phương pháp gá.

Vệ sinh bề mặt giúp khai thác tốt độ chính xác

Một mảnh phoi nhỏ nằm dưới phôi hoặc căn có thể làm thay đổi vị trí gá.

Vì vậy trước khi kẹp nên vệ sinh kỹ:

má kẹp – căn – đáy phôi – mặt chuẩn – khu vực tiếp xúc.

Đây là thao tác đơn giản nhưng rất quan trọng trong gia công chính xác.

BTM-GTB125×150 phù hợp với kiểu xưởng nào?

Sản phẩm phù hợp với xưởng CNC, xưởng máy phay, xưởng khuôn mẫu, xưởng chế tạo jig, xưởng cơ khí chính xác, phòng R&D, xưởng sửa chữa máy và các đơn vị sản xuất chi tiết theo lô nhỏ – trung bình.

Đặc biệt phù hợp với những xưởng thường xuyên gia công phôi có chiều kẹp dưới khoảng 150mm và muốn tối ưu diện tích bàn máy.

Mua BTM-GTB125×150 tại Cơ Khí Thanh Duy

BTM-GTB125×150 phù hợp với xưởng cần một mẫu ê tô gọn nhưng vẫn đủ vùng kẹp cho phần lớn block và plate cỡ nhỏ – trung bình.

Nếu phôi thường xuyên nằm trong khoảng 30–150mm, model này giúp tận dụng không gian bàn máy tốt hơn so với việc sử dụng một ê tô hành trình quá lớn.

Đối với xưởng muốn bố trí thêm ê tô thứ hai, probe, tool setter hoặc đồ gá phụ, kích thước gọn của BTM-GTB125×150 cũng là một lợi thế đáng cân nhắc.

Khách hàng có thể cung cấp kích thước phôi lớn nhất, loại máy và kích thước bàn máy để Cơ Khí Thanh Duy hỗ trợ lựa chọn model phù hợp.
