Ê Tô Chính Xác BTM-GTB175×200 – Má Rộng 175mm, Mở 200mm, Gá Block Bản Lớn Cho CNC

Giới thiệu sản phẩm

Ê Tô Chính Xác BTM-GTB175×200 là mẫu ê tô cơ khí có má kẹp rộng 175mm, phạm vi mở 0–200mm, phù hợp sử dụng trên máy phay, máy CNC, trung tâm gia công và các hệ thống gá kẹp cơ khí chính xác.

Điểm đáng chú ý của model này không nằm ở việc kéo dài hành trình, mà ở bề rộng má tăng lên 175mm và chiều cao má 60mm. Cấu hình này tạo vùng tiếp xúc lớn hơn với phôi, đặc biệt phù hợp cho block bản rộng, plate khuôn, tấm đế, jig và các chi tiết cần giữ chắc khi phay mặt, phay cạnh hoặc gia công nhiều nguyên công trên CNC.

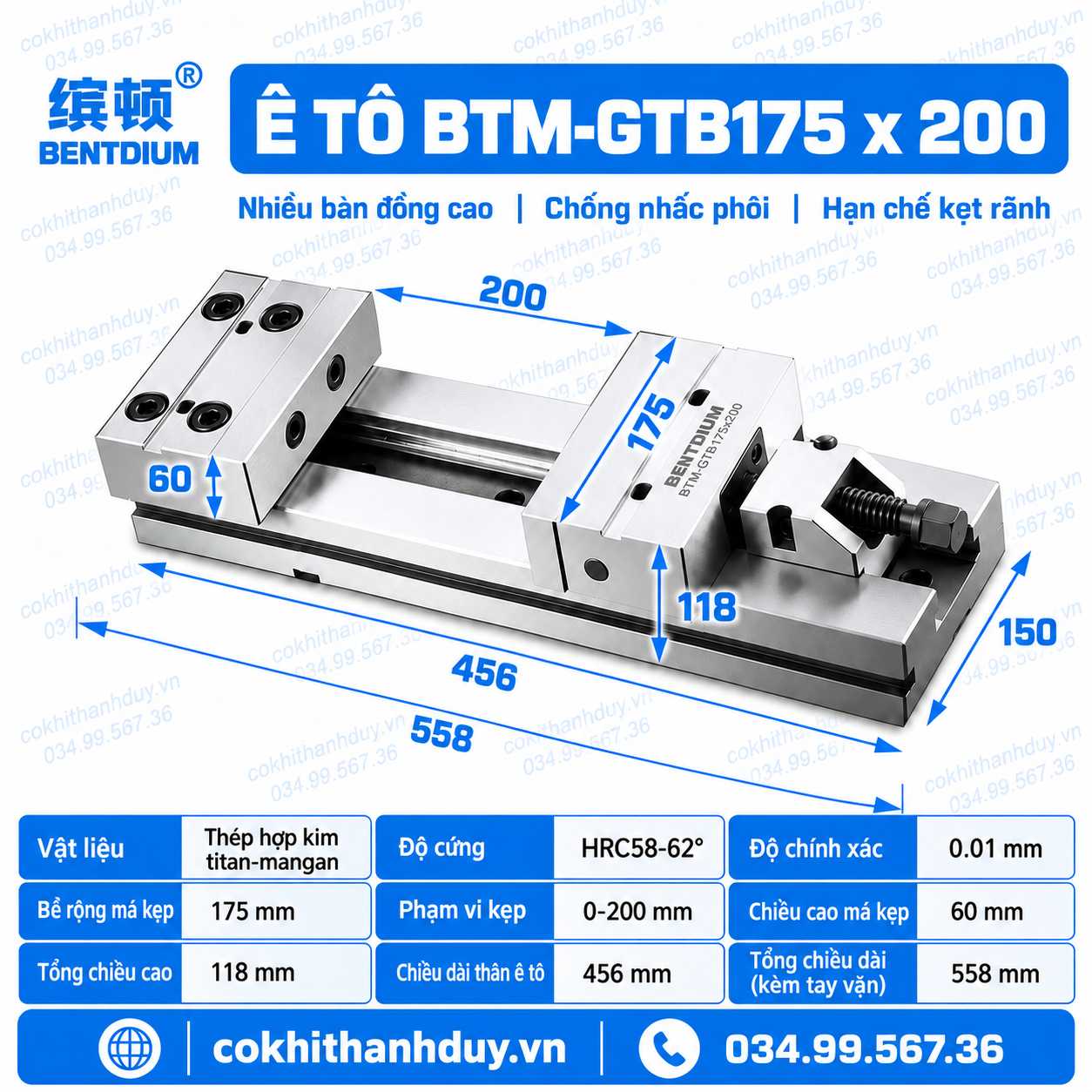

Theo thông số thể hiện trên hình, BTM-GTB175×200 có phạm vi kẹp 0–200mm, tổng chiều cao 118mm, chiều rộng tổng thể khoảng 150mm, chiều dài thân ê tô 456mm và tổng chiều dài tính cả tay vặn khoảng 558mm. Sản phẩm có độ chính xác công bố 0.01mm, độ cứng HRC58–62 và sử dụng thép hợp kim titan – mangan.

Thiết kế còn được giới thiệu với khả năng hạn chế nhấc phôi khi siết và hạn chế kẹt tại vùng trượt, phù hợp cho môi trường sản xuất cần đóng mở ê tô thường xuyên.

Má kẹp rộng 175mm – tăng vùng giữ cho block bản lớn

Điểm tạo khác biệt cho GTB175×200 là bề rộng má lên tới 175mm.

So với các dòng má 125mm hoặc 150mm, vùng tiếp xúc lớn hơn giúp sản phẩm phù hợp với những phôi có bề ngang rộng như:

• block thép;
• block nhôm;
• plate khuôn;
• tấm đế;
• jig plate;
• thân chi tiết máy;
• chi tiết dạng hộp.

Khi má kẹp có chiều rộng tương đối gần với bề rộng phôi, chi tiết được bố trí cân đối hơn và giảm phần nhô quá nhiều sang hai bên.

Chiều cao má 60mm tăng khả năng đỡ phôi theo phương đứng

BTM-GTB175×200 có chiều cao má 60mm, lớn hơn dòng GTB150×200 có má cao 50mm.

Khoảng tăng này đặc biệt hữu ích khi kẹp block dày hoặc các chi tiết có chiều cao trung bình.

Phôi có thể được đặt sâu hơn vào vùng má, giúp giảm phần nhô phía trên và hỗ trợ tốt hơn khi:

• phay cạnh;
• phay vai;
• phay thành;
• khoan cạnh;
• tạo rãnh;
• phay pocket.

Cấu hình 175×200 phù hợp với block gần vuông

GTB175×200 phù hợp với các chi tiết có tỷ lệ kích thước tương đối cân đối giữa chiều rộng và chiều kẹp.

Ví dụ:

• block 175×120mm;
• block 175×150mm;
• plate 175×180mm;
• chi tiết gần 175×200mm.

Với nhóm phôi này, má 175mm giúp tạo vùng tựa lớn trong khi hành trình 200mm vẫn đủ linh hoạt để điều chỉnh.

Không cần hành trình quá dài nếu phôi chủ yếu bản rộng

Một điểm đáng cân nhắc khi chọn ê tô là không phải phôi lớn nào cũng cần hành trình mở thật dài.

Nếu xưởng thường xử lý block có bề ngang lớn nhưng chiều kẹp dưới 200mm, GTB175×200 có thể phù hợp hơn một model má hẹp nhưng hành trình 300–400mm.

Lợi ích là:

• vùng má rộng hơn;
• thân ê tô ngắn hơn;
• giảm diện tích chiếm bàn theo chiều dài;
• giữ được khả năng kẹp block bản lớn.

Phạm vi mở 200mm đáp ứng phần lớn block cỡ trung

Khoảng mở 0–200mm phù hợp với nhiều nhóm kích thước phôi:

50mm → 80mm → 120mm → 150mm → 180mm → gần 200mm

tùy cấu tạo và phương pháp gá.

Đây là phạm vi phù hợp với nhiều công việc gia công CNC thông dụng mà không cần sử dụng một ê tô hành trình quá dài.

Phù hợp phay mặt trên plate bản rộng

Má rộng 175mm là lợi thế khi sử dụng dao phay mặt trên block hoặc plate rộng.

Phôi có thể được bố trí cân bằng hơn theo phương ngang, giúp người vận hành dễ xác định vị trí:

má kẹp – trọng tâm phôi – vùng chạy dao.

GTB175×200 vì vậy phù hợp cho:

• tạo mặt chuẩn;
• phay thô mặt;
• phay tinh;
• lấy chiều dày;
• hoàn thiện plate khuôn.

Tăng độ ổn định khi phay cạnh

Khi phay cạnh, lực cắt tác động ngang lên chi tiết.

Má kẹp rộng 175mm kết hợp chiều cao 60mm tạo vùng tiếp xúc tương đối lớn để hỗ trợ phôi.

Đặc điểm này phù hợp với các block cần:

• phay cạnh vuông;
• phay vai;
• sửa kích thước ngoài;
• gia công biên dạng;
• tạo rãnh cạnh.

Phù hợp làm trạm tạo chuẩn cho block

GTB175×200 có thể được sử dụng cho OP10 để tạo các mặt chuẩn ban đầu.

Một quy trình tham khảo:

phôi thô → đặt căn → kẹp phôi → phay mặt A → đảo phôi → lấy chiều dày → tạo cạnh chuẩn.

Khi đã có hệ chuẩn tốt, những nguyên công sau như khoan, taro, pocket hoặc biên dạng sẽ thuận tiện hơn.

Thiết kế hỗ trợ hạn chế nhấc phôi khi siết

Theo thông tin thể hiện trên hình, model này được thiết kế hướng tới chống nhấc phôi.

Trong quá trình kẹp, nếu má động có xu hướng làm phôi nhấc khỏi căn, vị trí chuẩn Z có thể thay đổi.

Khả năng hạn chế hiện tượng này đặc biệt hữu ích khi:

• tạo mặt chuẩn;
• lấy chiều dày;
• sản xuất nhiều phôi giống nhau;
• cần duy trì cao độ giữa các lần gá.

Sau khi siết, người vận hành vẫn nên kiểm tra phôi đã tiếp xúc hoàn toàn với căn trước khi chạy máy.

Hạn chế kẹt vùng dẫn hướng khi thay phôi nhiều lần

Môi trường CNC luôn xuất hiện phoi thép, nhôm và dung dịch làm mát.

Các vật liệu này có thể đi vào vùng trượt của ê tô và ảnh hưởng tới chuyển động má động.

Thiết kế hướng tới hạn chế kẹt rãnh giúp GTB175×200 phù hợp hơn với các công việc phải đóng mở ê tô thường xuyên.

Tuy nhiên, rãnh trượt vẫn cần được vệ sinh định kỳ để duy trì trạng thái làm việc tốt.

Chiều rộng tổng thể 150mm phù hợp với bàn máy cỡ trung

Chiều rộng tổng thể khoảng 150mm.

Trước khi lắp đặt, nên kiểm tra:

• chiều rộng bàn máy;
• khoảng cách rãnh T;
• vị trí gá bulông;
• khoảng cách với đồ gá bên cạnh.

Nếu bàn máy đủ rộng, GTB175×200 vẫn có thể được bố trí cùng tool setter, probe hoặc một hệ gá khác.

Độ cứng HRC58–62 hỗ trợ chống mài mòn

Độ cứng công bố của sản phẩm là HRC58–62.

Đây là đặc điểm đáng chú ý đối với các bề mặt thường xuyên chịu:

• ma sát;
• lực kẹp;
• phoi;
• tháo lắp;
• vệ sinh;
• tiếp xúc với phụ kiện gá.

Khả năng chống mài mòn giúp ê tô phù hợp với môi trường sản xuất thường xuyên.

So sánh BTM-GTB150×200 và BTM-GTB175×200

MUA Ê Tô BTM-GTB175×200 Ở ĐÂU UY TÍN?

Khách hàng có thể liên hệ Cơ Khí Thanh Duy để được tư vấn lựa chọn model theo kích thước phôi, hành trình bàn máy và yêu cầu gia công thực tế.

• Cam kết: Sản phẩm mới 100%, đầy đủ chứng nhận chất lượng, phụ kiện đi kèm chuẩn hãng.

• Chính sách: Hỗ trợ giao hàng toàn quốc, bảo hành uy tín, tư vấn kỹ thuật miễn phí 24/7.

Khách hàng có thể liên hệ để được tư vấn chọn đúng kích thước ê tô theo loại phôi, vị trí lắp đặt và nhu cầu sử dụng thực tế.
