Ê Tô Cơ 6 Inch Loại Nặng 160mm – Mở Kẹp 187mm, Thân Thấp Gọn Cho Máy Phay & Khoan

Giới thiệu sản phẩm

Ê tô cơ 6 inch loại nặng là dòng ê tô gá kẹp cơ khí có mỏ rộng 160mm, phạm vi kẹp tối đa 187mm và trọng lượng khoảng 27kg, phù hợp với máy phay, máy khoan và các công việc gia công cần một hệ gá chắc chắn nhưng không chiếm quá nhiều chiều cao trên bàn máy.

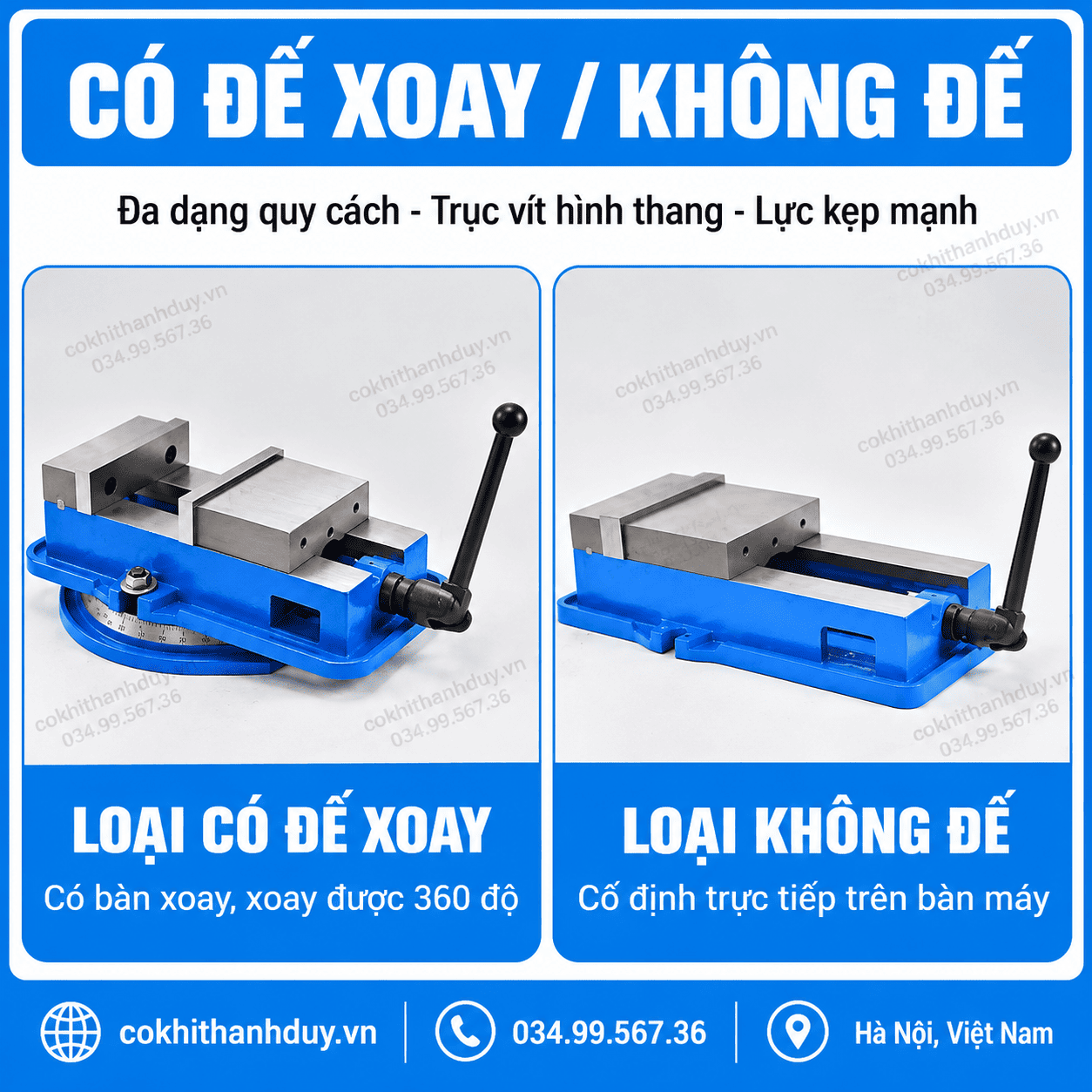

Khác với mẫu ê tô 6 inch đế xoay, phiên bản này sử dụng thân đế cố định, ưu tiên sự gọn gàng và đơn giản trong bố trí trên bàn máy. Chiều cao thân chỉ khoảng 115mm, trong khi vẫn duy trì chiều rộng mỏ 160mm và khoảng mở lên đến 187mm. Đây là cấu hình đáng chú ý với những máy có khoảng không từ bàn máy đến trục chính không quá dư dả.

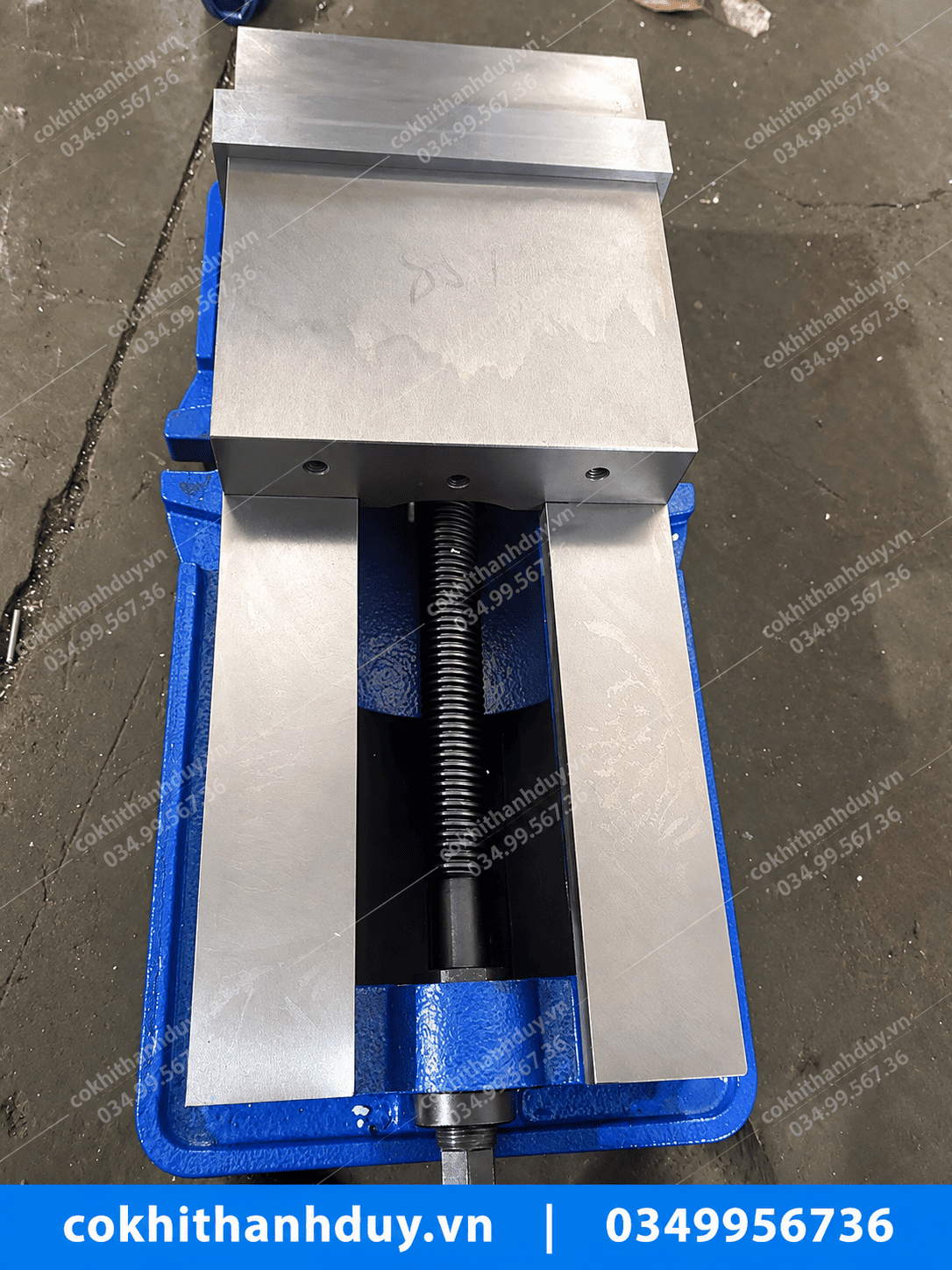

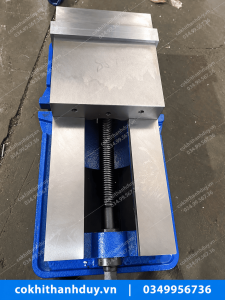

Theo hình sản phẩm, ê tô sử dụng trục vít mũi nhọn loại nặng, tay quay dài và thân đế có các vị trí kẹp trực tiếp xuống bàn máy. Sản phẩm phù hợp với các công việc như gá block, plate, chi tiết thép, nhôm, phay mặt, phay rãnh, khoan và gia công chi tiết cơ khí tổng hợp.

Điểm đáng chú ý của model này: thân thấp 115mm giúp “nhường chỗ” cho hành trình trục Z

Khi lựa chọn ê tô, nhiều người chỉ quan tâm mỏ rộng bao nhiêu hoặc mở được bao nhiêu.

Tuy nhiên, trên máy phay, một thông số rất thực tế là:

ê tô cao bao nhiêu sau khi đặt lên bàn máy?

Model này có chiều cao thân khoảng 115mm, tương đối gọn so với nhiều ê tô loại nặng có đế xoay hoặc thân cao.

Điều này có thể hữu ích khi:

• Máy có hành trình Z hạn chế;
• Phôi tương đối cao;
• Cần lắp thêm căn song song;
• Sử dụng dao dài;
• Cần thêm khoảng trống giữa phôi và trục chính.

Nói đơn giản, ê tô càng chiếm ít chiều cao thì người vận hành càng có thêm không gian để tổ chức phôi và dụng cụ.

Phạm vi kẹp 187mm giúp model 6 inch xử lý nhiều phôi hơn kích thước mỏ

Một điểm đáng chú ý khác là mỏ rộng 160mm nhưng phạm vi kẹp tối đa lên tới 187mm.

Điều này giúp sản phẩm không chỉ dùng cho phôi có kích thước gần 160mm.

Tùy hình dạng và cách gá, người dùng có thể xử lý:

• Block nhỏ;
• Block trung bình;
• Plate;
• Chi tiết hộp;
• Phôi chữ nhật;
• Chi tiết dài vừa.

Khoảng mở lớn hơn chiều rộng mỏ giúp ê tô linh hoạt hơn khi xưởng thường xuyên thay đổi kích thước phôi.

27kg – đủ chắc nhưng nhẹ hơn nhiều ê tô 6 inch loại nặng khác

Model này có trọng lượng khoảng 27kg.

So với những ê tô 6 inch có đế xoay và thân rất nặng, mức trọng lượng này tạo ra một điểm cân bằng khá thú vị:

đủ chắc để làm việc nhưng vẫn dễ thao tác hơn khi cần tháo lắp.

Điều này hữu ích với các xưởng:

• Có nhiều máy dùng chung ê tô;
• Thường xuyên đổi layout bàn máy;
• Cần tháo ê tô để lắp fixture khác;
• Không muốn một đồ gá quá nặng chiếm cố định trên máy.

Với một ê tô sử dụng linh hoạt giữa nhiều công việc, trọng lượng vừa phải là lợi thế thực tế.

Chiều dài thân 475mm tạo vùng trượt đủ cho khoảng mở 187mm

Thân ê tô dài khoảng 475mm, cho phép bố trí cơ cấu trượt và trục vít trên một hành trình tương đối dài.

Lợi ích của thân dài không phải chỉ nằm ở vẻ ngoài “lớn”.

Nó tạo không gian cho:

• Mỏ động dịch chuyển;
• Phạm vi kẹp lớn hơn;
• Giữ nhiều nhóm kích thước phôi;
• Bố trí phôi dài vừa dễ hơn.

Đây là cấu hình phù hợp với xưởng không muốn đổi ê tô chỉ vì chuyển từ block nhỏ sang block lớn hơn.

Mỏ kẹp 160mm phù hợp để tạo mặt tiếp xúc rộng với block

Mỏ rộng 160mm giúp ê tô đặc biệt phù hợp với phôi dạng block.

Khi block có bề rộng gần bằng mỏ kẹp, vùng tiếp xúc giữa:

mỏ cố định – phôi – mỏ động

được trải trên một chiều rộng tương đối lớn.

Điều này thuận lợi cho các công việc:

• Phay mặt;
• Phay rãnh;
• Khoan;
• Taro;
• Gia công chi tiết khuôn;
• Gia công block nhôm hoặc thép.

Có thể sử dụng má mềm để tạo đồ gá theo biên dạng phôi

Nếu xưởng thường xuyên làm một sản phẩm đặc biệt, có thể nghiên cứu sử dụng má mềm thay vì mỏ phẳng thông thường.

Má mềm có thể được gia công theo:

• Biên dạng phôi;
• Bậc;
• Hốc;
• Vị trí chặn.

Nhờ đó, phôi có thể được đặt đúng vị trí nhanh hơn.

Cách làm này đặc biệt phù hợp với:

• Chi tiết đúc;
• Chi tiết có hình dạng đặc biệt;
• Sản phẩm lặp nhiều lần;
• Phôi cần hạn chế dấu kẹp.

Bảo dưỡng đơn giản nhưng cần làm thường xuyên

Sau mỗi ca sử dụng nên:

• Quét sạch phoi;
• Lau băng trượt;
• Kiểm tra trục vít;
• Lau mỏ kẹp;
• Bôi trơn các vị trí phù hợp theo hướng dẫn sản phẩm;
• Không để phoi ép giữa các bề mặt trượt.

Đặc biệt với cơ cấu trục vít lộ rõ hơn dòng trục vít kín, việc vệ sinh đều đặn càng quan trọng.

Ê tô cơ 6 inch loại nặng 160mm trong hình phù hợp với xưởng đang tìm một model có sự cân bằng giữa: mỏ rộng + khoảng kẹp lớn + thân thấp + trọng lượng vừa phải.

Điểm đáng quan tâm nhất của sản phẩm gồm:

• Mỏ rộng 160mm
• Phạm vi kẹp tối đa 187mm
• Thân cao chỉ 115mm
• Chiều dài 475mm
• Trọng lượng khoảng 27kg
• Trục vít mũi nhọn loại nặng
• Đế cố định, kết cấu đơn giản

Đây là lựa chọn đặc biệt phù hợp với máy phay cần tiết kiệm không gian theo trục Z hoặc xưởng thường xuyên tháo/lắp ê tô giữa nhiều setup khác nhau.

Mua ê tô cơ 6 inch loại nặng ở đâu?

Cơ Khí Thanh Duy cung cấp các dòng ê tô cơ khí, ê tô thủy lực, ê tô định tâm, bàn từ, bàn hút chân không và nhiều thiết bị gá kẹp phục vụ máy phay, CNC và xưởng cơ khí.

• Cam kết: Sản phẩm mới 100%, đầy đủ chứng nhận chất lượng, phụ kiện đi kèm chuẩn hãng.

• Chính sách: Hỗ trợ giao hàng toàn quốc, bảo hành uy tín, tư vấn kỹ thuật miễn phí 24/7.

Khách hàng có thể liên hệ để được tư vấn chọn đúng kích thước ê tô theo loại phôi, vị trí lắp đặt và nhu cầu sử dụng thực tế.
