Ê Tô Cơ 8 Inch Loại Nặng 200mm – Thân 50kg, Trục Vít Chữ T Cho Phay Block & Chi Tiết Lớn

Mỏ rộng 200mm – khác biệt lớn nhất khi chuyển từ ê tô 6 inch lên 8 inch

Mỏ kẹp 200mm tạo vùng tiếp xúc lớn hơn đáng kể so với nhóm ê tô 6 inch 160mm.

Điều này đặc biệt hữu ích khi xử lý:

• Block thép bản rộng;
• Block nhôm;
• Plate;
• Chi tiết khuôn;
• Tấm đế;
• Cụm máy;
• Chi tiết cơ khí có mặt kẹp lớn.

Khi phôi có bề rộng tương ứng với mỏ, vùng lực kẹp được phân bố trên chiều dài lớn hơn, giúp quá trình gá phôi trở nên tự nhiên hơn thay vì phải dùng một ê tô nhỏ cho một block quá rộng.

Model 8 inch phù hợp với bài toán “phôi lớn nhưng vẫn muốn gá bằng ê tô”

Khi kích thước phôi tăng, xưởng thường đứng trước hai lựa chọn:

Tiếp tục dùng ê tô nhỏ + kê phụ

hoặc

chuyển sang ê tô lớn hơn.

Ê tô 8 inch phù hợp với trường hợp thứ hai.

Thay vì để một block lớn vượt quá mỏ kẹp quá nhiều, mỏ 200mm giúp tỷ lệ giữa đồ gá và chi tiết cân đối hơn.

Điều này đặc biệt đáng cân nhắc với các xưởng thường xuyên gia công chi tiết cỡ trung bình đến lớn.

Thân nặng 50kg – ưu tiên sự ổn định hơn tính cơ động

Trọng lượng khoảng 50kg cho thấy đây không phải mẫu ê tô hướng tới việc tháo ra – lắp vào liên tục mỗi vài giờ.

Model này phù hợp hơn với kiểu sử dụng:

đặt lên máy → căn chuẩn → cố định → sử dụng lâu dài.

Khối lượng lớn mang lại một nền gá chắc hơn khi làm việc với:

• Block lớn;
• Chi tiết nặng;
• Phay mặt;
• Khoan đường kính lớn;
• Các nguyên công cần hệ gá vững.

Tuy nhiên, trước khi mua cần kiểm tra tải trọng bàn máy và phương án nâng hạ phù hợp.

Chiều rộng thân 265mm giúp tạo nền đỡ rộng cho toàn bộ ê tô

Không chỉ mỏ kẹp rộng, thân ê tô cũng có bề rộng lên tới 265mm.

Điều này tạo một footprint tương đối lớn trên bàn máy.

Với đồ gá nặng, mặt đế rộng mang lại lợi ích trong việc:

• Phân bố tải;
• Tạo nền đỡ chắc;
• Hạn chế cảm giác ê tô “cao và hẹp”;
• Phù hợp với phôi bản rộng.

Model này vì vậy thích hợp hơn với máy phay có bàn đủ rộng, thay vì cố gắng lắp trên những máy nhỏ.

Trục vít hình chữ T loại nặng – cơ cấu truyền lực dành cho thân ê tô lớn

Theo hình sản phẩm, ê tô sử dụng trục vít hình chữ T loại nặng.

Đây là bộ phận trực tiếp chuyển chuyển động quay của tay vận hành thành chuyển động tịnh tiến của mỏ động:

quay tay → trục vít quay → mỏ động dịch chuyển → phôi được kẹp.

Với một ê tô 50kg, cơ cấu vít là chi tiết rất quan trọng vì nó phải làm việc lặp lại liên tục trong suốt quá trình sử dụng.

Trục vít cỡ lớn cũng phù hợp với đặc tính của một ê tô được thiết kế cho phôi lớn hơn.

Mỏ cao 50mm – hỗ trợ tốt hơn cho block có mặt kẹp lớn

Chiều cao mỏ kẹp 50mm cung cấp một bề mặt tiếp xúc tương đối lớn.

Khi gá phôi, người vận hành có thể kết hợp với:

• Căn song song;
• Block kê;
• Cữ chặn;
• Má mềm;
• Tấm đệm.

để điều chỉnh độ cao và vị trí làm việc.

Với block cao, phần mỏ 50mm giúp tạo vùng tựa tốt hơn, tuy nhiên vẫn cần đặt phôi đúng kỹ thuật và tránh kẹp quá cao khỏi vùng hỗ trợ của mỏ.

Điểm hay của bản đế cố định: phù hợp với setup lâu dài

Model trong hình không có cụm đế xoay.

Đổi lại, thiết kế hướng rõ hơn đến gá cố định theo trục máy.

Đây là cấu hình phù hợp khi:

• Chủ yếu phay song song X/Y;
• Chạy nhiều sản phẩm cùng kiểu;
• Không thường xuyên gia công góc;
• Muốn giữ nguyên vị trí ê tô trong thời gian dài.

Khi đã rà thẳng mỏ cố định theo trục X, người vận hành có thể duy trì setup đó cho nhiều lô sản phẩm tiếp theo.

Phù hợp để khoan nhiều lỗ trên plate lớn

Plate lớn có nhiều lỗ thường khó giữ bằng ê tô nhỏ.

Với mỏ 200mm, người vận hành có thêm vùng tiếp xúc để định vị plate.

Có thể sử dụng trong các công việc:

• Khoan;
• Doa;
• Taro;
• Khoan pattern;
• Gia công các tấm đế máy.

Đặc biệt với plate cần làm nhiều lỗ trên cùng một lần gá, việc giữ phôi ổn định ngay từ đầu giúp giảm thao tác căn chỉnh lại.

Má mềm giúp khai thác ê tô 8 inch hiệu quả hơn với chi tiết đặc biệt

Mỏ 200mm cũng tạo một nền tốt để thiết kế má mềm kích thước lớn.

Má mềm có thể được gia công:

• Hốc giữ phôi;
• Bậc;
• Biên dạng;
• Cữ;
• Mặt tiếp xúc đặc biệt.

Nhờ đó, một ê tô cơ thông thường có thể chuyển thành đồ gá chuyên dụng cho một mã sản phẩm.

Điều này rất hữu ích với:

• Chi tiết đúc;
• Phôi có hình dạng không vuông;
• Sản phẩm chạy lặp;
• Chi tiết không muốn để lại dấu mỏ kẹp.

Thân cao 126mm – cần tính cùng chiều cao phôi và dao

Chiều cao tổng thể của ê tô khoảng 126mm.

Khi setup trên máy, tổng chiều cao thực tế sẽ là:

126mm ê tô + căn song song + phần phôi nhô lên.

Đây là thông số rất quan trọng nếu máy có khoảng Z giới hạn.

Trước khi mua nên kiểm tra:

• Khoảng cách spindle – bàn;
• Chiều dài dao;
• Chiều cao phôi thường dùng.

Một ê tô tốt nhưng quá cao so với máy vẫn có thể gây bất tiện khi vận hành.

Chiều cao từ ray dẫn hướng đến đáy khoảng 82mm – thông số hữu ích khi nghiên cứu kết cấu

Trên hình còn cung cấp kích thước khoảng 82mm từ ray dẫn hướng đến đáy ê tô.

Thông số này giúp người dùng hiểu rõ hơn kết cấu phần thân dưới.

Đặc biệt với:

• Thiết kế layout đồ gá;
• Kiểm tra không gian;
• So sánh các model;
• Xem xét chiều cao tổng của setup.

Đây là loại thông số không phải lúc nào cũng được thể hiện trên catalog, nên khá hữu ích khi lựa chọn sản phẩm.

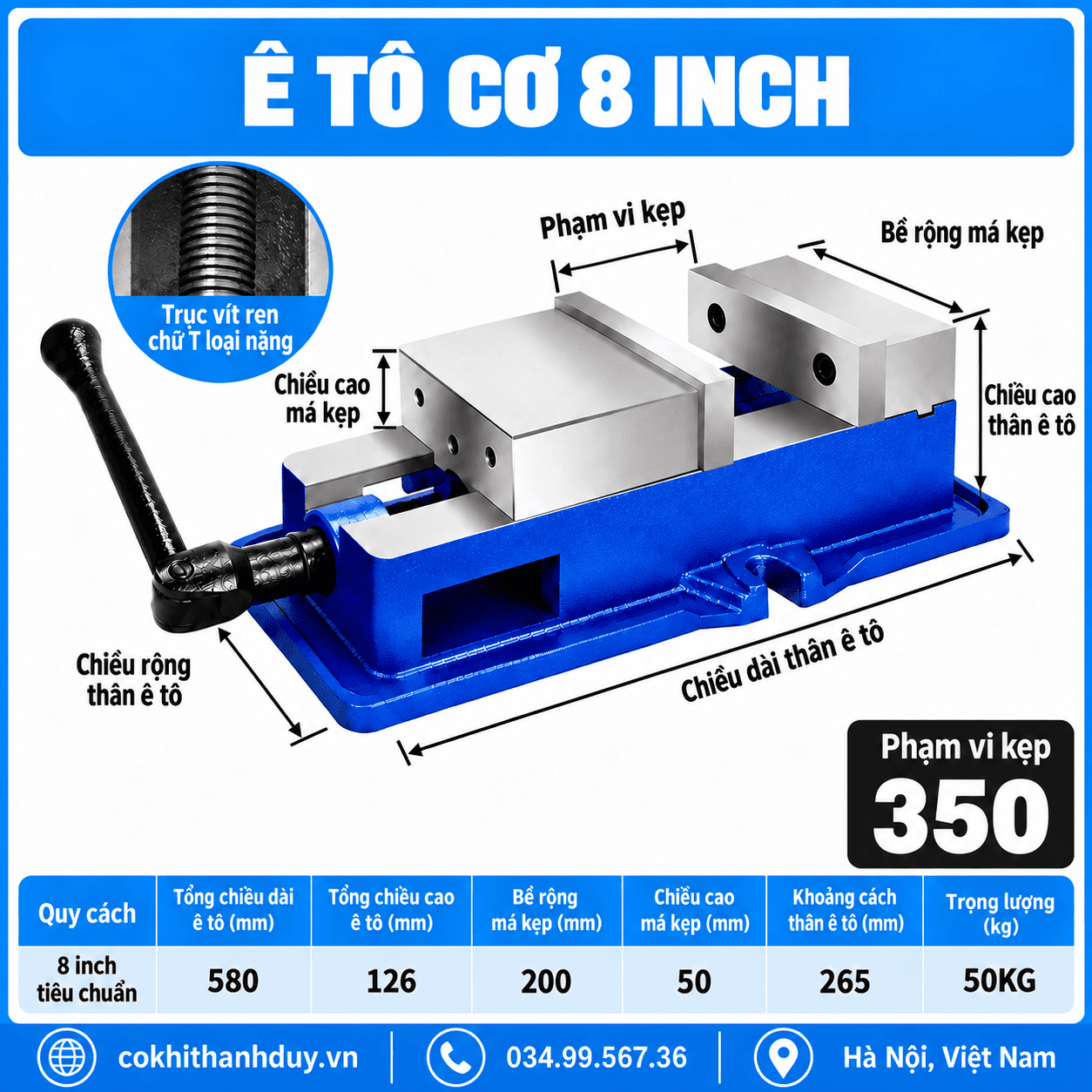

So sánh ê tô cơ 6 inch và 8 inch

Ê tô cơ 8 inch loại nặng 200mm phù hợp với xưởng đã vượt qua nhu cầu của nhóm ê tô 6 inch và cần một hệ gá có mỏ rộng, thân lớn và trọng lượng cao hơn để xử lý chi tiết cỡ trung bình – lớn.

Điểm nổi bật của sản phẩm gồm:

• Mỏ kẹp rộng 200mm
• Mỏ cao 50mm
• Thân dài 580mm
• Thân rộng 265mm
• Trọng lượng khoảng 50kg
• Trục vít hình chữ T loại nặng
• Đế cố định phù hợp setup lâu dài

Đây là lựa chọn đáng cân nhắc nếu xưởng thường xuyên làm block lớn, plate, tấm đế, chi tiết khuôn hoặc các sản phẩm cần một nền gá chắc trên máy phay.

Ngược lại, nếu phôi chủ yếu nhỏ và bàn máy hạn chế, bản 6 inch vẫn có thể kinh tế và linh hoạt hơn.

Mua ê tô cơ 8 inch loại nặng ở đâu?

Cơ Khí Thanh Duy cung cấp các dòng ê tô cơ khí, ê tô thủy lực, ê tô định tâm, bàn từ, bàn hút chân không và nhiều thiết bị gá kẹp phục vụ máy phay, CNC và sản xuất cơ khí.

• Cam kết: Sản phẩm mới 100%, đầy đủ chứng nhận chất lượng, phụ kiện đi kèm chuẩn hãng.

• Chính sách: Hỗ trợ giao hàng toàn quốc, bảo hành uy tín, tư vấn kỹ thuật miễn phí 24/7.

Khách hàng có thể liên hệ để được tư vấn chọn đúng kích thước ê tô theo loại phôi, vị trí lắp đặt và nhu cầu sử dụng thực tế.
