Ê Tô Thủy Lực VOGUE 5 Inch – Dạng Tăng Áp, Lực Kẹp 3.500kg, Hành Trình 220mm

Giới thiệu sản phẩm

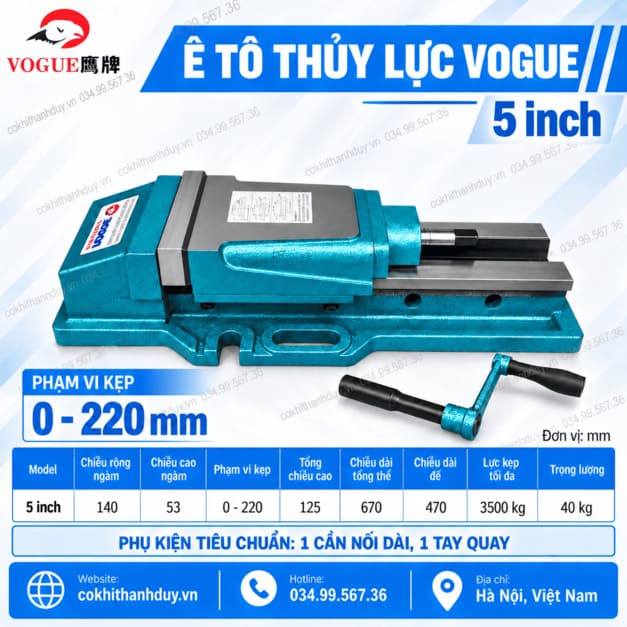

Ê tô thủy lực VOGUE 5 inch là dòng ê tô máy phay sử dụng cơ cấu tăng áp thủy lực, được thiết kế cho các nguyên công cần lực kẹp lớn nhưng vẫn yêu cầu thao tác gá phôi nhanh và ổn định. Sản phẩm có ngàm rộng 140mm, phạm vi kẹp 0–220mm, lực kẹp tối đa 3.500kg và khối lượng 40kg, phù hợp sử dụng trên máy phay cơ, máy phay CNC và các hệ thống gia công cơ khí.

Khác với ê tô vít me thông thường, cơ cấu tăng áp của VOGUE hỗ trợ khuếch đại lực ở giai đoạn siết cuối. Người vận hành có thể đưa ngàm nhanh tới sát phôi bằng cơ cấu cơ khí, sau đó kích hoạt phần tăng áp để tạo lực kẹp lớn hơn. Cách làm này giúp cân bằng giữa tốc độ gá đặt và lực giữ phôi.

Thân ê tô sử dụng kết cấu đúc cứng vững; theo thông tin trên hình sản phẩm, thân và hàm kẹp sử dụng gang FC30, bề mặt trượt được xử lý nhiệt và mài chính xác nhằm duy trì khả năng dẫn hướng trong quá trình sử dụng lâu dài.

Cơ cấu tăng áp thủy lực hoạt động như thế nào?

Ê tô VOGUE không sử dụng thủy lực để di chuyển toàn bộ hành trình ngàm. Thay vào đó, hệ thống được thiết kế theo hướng:

đưa ngàm tới gần phôi → tiếp xúc sơ bộ → kích hoạt bộ tăng áp → khuếch đại lực kẹp.

Cách bố trí này giải quyết hai yêu cầu tưởng như đối lập.

Nếu toàn bộ hành trình đều dùng cơ cấu lực lớn, việc đóng mở ê tô có thể chậm. Nếu chỉ sử dụng vít me thông thường, người vận hành phải tạo mômen siết lớn bằng tay.

Cơ cấu tăng áp tách hai giai đoạn:

• giai đoạn chạy ngàm: ưu tiên tốc độ;
• giai đoạn kẹp cuối: ưu tiên lực.

Đây là lợi ích kỹ thuật quan trọng của dòng ê tô này.

Lực kẹp 3.500kg được sử dụng để làm gì?

Thông số 3.500kg lực kẹp tối đa không nên hiểu đơn giản là càng siết mạnh càng tốt.

Trong gia công phay, lực kẹp phải chống lại các thành phần tải xuất hiện khi dao tác động lên phôi:

• lực theo phương tiến dao;
• lực ngang;
• mômen làm phôi xoay;
• xu hướng nhấc phôi khỏi mặt tựa.

Với block thép hoặc chi tiết đặc, khả năng tạo lực kẹp lớn giúp tăng biên độ an toàn khi thực hiện các nguyên công có tải cao hơn.

Tuy nhiên, với phôi nhôm, thành mỏng hoặc chi tiết đã gia công tinh, nên lựa chọn mức lực phù hợp để tránh biến dạng. Khả năng tạo lực lớn là dự trữ công nghệ, không có nghĩa phải luôn dùng lực tối đa.

Ngàm 140mm giúp lực kẹp được truyền trên vùng rộng hơn

Chiều rộng ngàm 140mm không chỉ quyết định kích thước danh nghĩa 5 inch.

Khi phôi có mặt bên tương đối rộng, ngàm lớn giúp tăng vùng tiếp xúc giữa ê tô và chi tiết. Điều này có lợi trong việc:

• phân bố lực kẹp;
• hạn chế phôi quay quanh một điểm tiếp xúc nhỏ;
• giữ block ổn định hơn;
• giảm áp suất cục bộ trên bề mặt.

Muốn khai thác đúng lợi thế này, mặt bên phôi phải sạch, không có ba via và tiếp xúc tương đối đều với ngàm.

Nếu phôi chỉ chạm tại một vài điểm, việc ngàm rộng 140mm sẽ không mang lại đầy đủ hiệu quả mong muốn.

Hành trình 220mm tạo không gian cho cả phôi và bộ gá phụ

Phạm vi kẹp của bản 5 inch là 0–220mm. Khoảng này đủ linh hoạt cho nhiều nhóm phôi thường gặp trong xưởng:

• block thép;
• block nhôm;
• plate dày;
• chi tiết khuôn;
• thân gá;
• chi tiết dạng hộp.

Rãnh dẫn hướng quyết định khả năng giữ thẳng của ngàm di động

Một ê tô chính xác không chỉ phụ thuộc vào hai má kẹp.

Ngàm di động phải dịch chuyển theo một quỹ đạo ổn định trong suốt hành trình. Nếu ray dẫn hướng có khe hở lớn, bị mòn hoặc bị phoi chen vào, ngàm có thể xuất hiện:

• độ nghiêng;
• sai lệch theo phương ngang;
• trạng thái tiếp xúc không đều với phôi.

Theo thông tin kỹ thuật trên hình sản phẩm, bề mặt trượt được xử lý nhiệt và mài chính xác, hướng tới việc duy trì độ cứng bề mặt và khả năng trượt ổn định trong quá trình sử dụng.

Vì vậy việc vệ sinh ray sau mỗi chu kỳ gia công nhiều phoi là rất quan trọng.

Cơ cấu tăng áp giúp lực kẹp ít phụ thuộc hơn vào sức tay

Với vít me thông thường, lực kẹp cuối cùng phụ thuộc khá nhiều vào mômen mà người vận hành tạo ra trên tay quay.

Điều này có thể dẫn tới:

người A siết một mức → người B siết mức khác → điều kiện gá giữa hai chu kỳ khác nhau.

Cơ cấu tăng áp giúp tăng lực ở giai đoạn cuối theo cơ chế của hệ thống, nhờ đó người vận hành không phải tạo toàn bộ lực kẹp chỉ bằng mômen tay.

Trong sản xuất theo lô, sự ổn định của cách tạo lực giúp điều kiện gá giữa các chi tiết dễ kiểm soát hơn.

Gá phôi đúng không phải là ép phôi xuống bằng lực lớn

Một lỗi thường gặp là đặt phôi lên căn rồi siết thật mạnh với hy vọng phôi tự “nằm chuẩn”.

Nếu dưới đáy có:

• phoi;
• ba via;
• điểm cao;
• mặt cong;

lực kẹp lớn có thể ép phôi vào một tư thế sai.

Sau khi tháo kẹp, chi tiết thậm chí có thể hồi lại và xuất hiện sai số hình học.

Trình tự phù hợp hơn là:

làm sạch mặt chuẩn → đặt phôi → kiểm tra bập bênh → áp sát chuẩn → kẹp sơ bộ → kiểm tra → tăng lực cuối.

Tức là lực thủy lực giữ trạng thái gá, chứ không có nhiệm vụ sửa một trạng thái gá sai.

Mua ê tô thủy lực Vogue 5 inch ở đâu?

Khách hàng có nhu cầu ê tô thủy lực Vogue 5 inch sử dụng cho máy phay, máy mài, máy khoan hoặc gia công chi tiết theo góc có thể liên hệ Cơ Khí Thanh Duy để được tư vấn theo kích thước phôi, loại máy và yêu cầu công nghệ.
