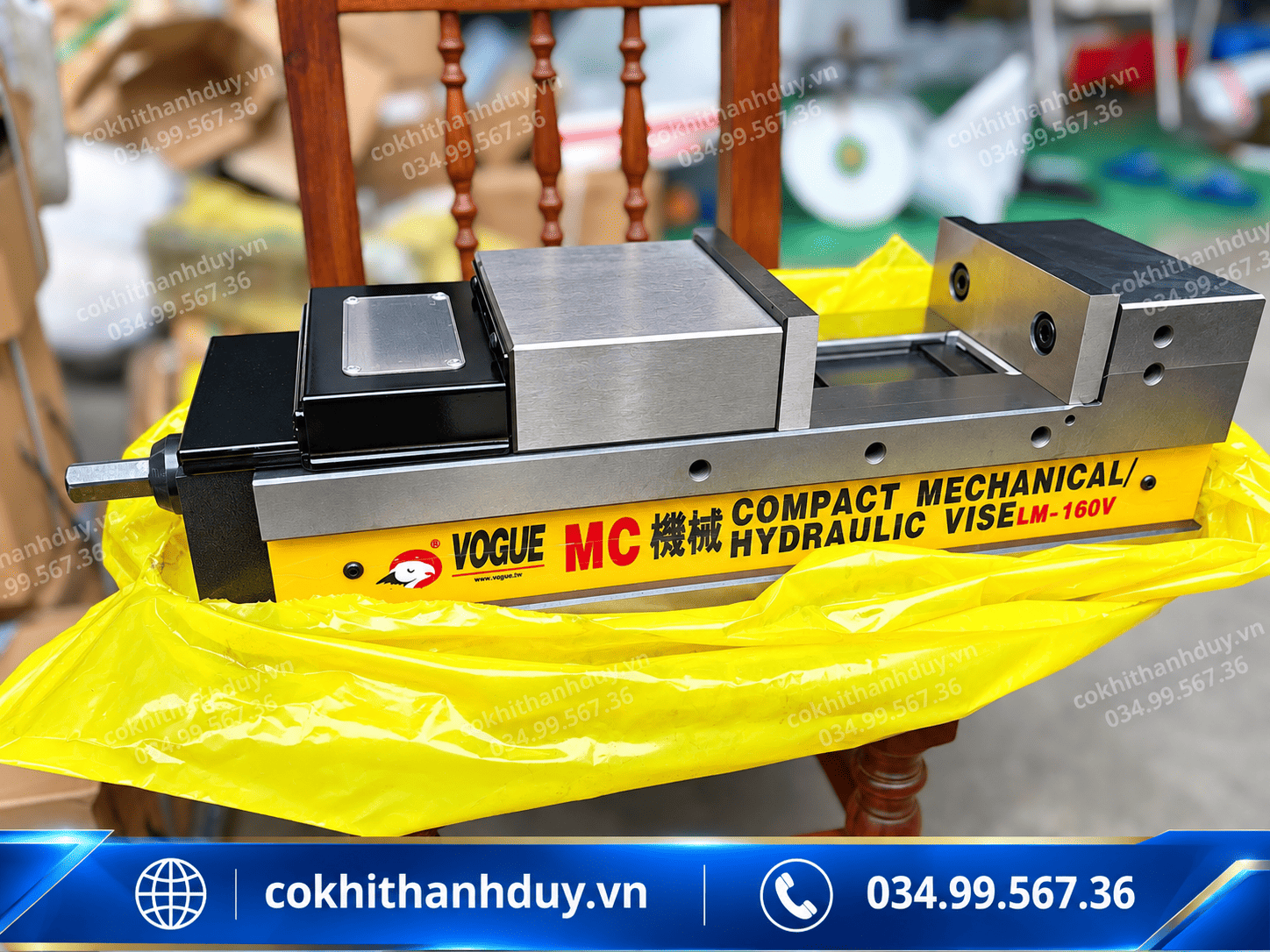

Ê Tô Cơ Khí Trợ Lực LM-160V 6 Inch – Má Kẹp 160mm, Mở 240mm, Lực Kẹp 6500kg

Giới thiệu sản phẩm

Ê Tô Cơ Khí Trợ Lực LM-160V 6 Inch là dòng ê tô gá kẹp dùng cho máy phay, trung tâm gia công CNC và các công việc cơ khí cần giữ phôi ổn định khi phay, khoan hoặc gia công nhiều nguyên công. Model LM-160V có má kẹp rộng 160mm, chiều sâu má 58mm và phạm vi mở từ 0–240mm.

Khoảng mở 240mm giúp sản phẩm tiếp nhận được nhiều kích thước block, plate và chi tiết cơ khí cỡ trung. Lực kẹp công bố 6500kg hỗ trợ giữ phôi chắc khi thực hiện các nguyên công có tải cắt lớn hơn như phay mặt, phay vai, phay rãnh hoặc gia công thô trên CNC.

Model có tổng chiều cao 163mm, tổng chiều dài 597mm và khối lượng khoảng 54kg. Bộ sản phẩm đi kèm 4 khối chặn và 1 tay quay, thuận tiện cho quá trình lắp đặt và vận hành trên bàn máy phù hợp.

Má kẹp 160mm tăng vùng tiếp xúc với phôi

Má kẹp rộng 160mm tạo vùng tiếp xúc lớn hơn so với các dòng ê tô 4–5 inch. Điều này có lợi khi gá block, plate hoặc chi tiết có chiều ngang tương đối lớn.

Khi vùng tiếp xúc giữa má kẹp và phôi được mở rộng, lực giữ có thể phân bố đều hơn trên bề mặt gá.

Đặc điểm này phù hợp với các công việc:

• phay mặt block;
• phay cạnh;
• gia công tấm đế;
• gia công khuôn;
• cố định các chi tiết dạng bản.

Với phôi nhỏ, người dùng vẫn có thể kết hợp căn song song hoặc má phụ để bố trí phôi đúng vị trí làm việc.

Khoảng mở 240mm mở rộng dải kích thước phôi

LM-160V có phạm vi mở từ 0 đến 240mm.

Khoảng mở này giúp một ê tô có thể tiếp nhận nhiều nhóm kích thước phôi khác nhau mà không phải thay toàn bộ đồ gá.

Ví dụ, cùng một ê tô có thể xử lý các block:

80mm → 120mm → 160mm → 200mm → 230mm

miễn là hình dạng và phương án gá phù hợp.

Đây là lợi thế với xưởng thường xuyên thay đổi mã hàng nhưng vẫn muốn duy trì cùng một trạm gá trên máy.

Lực kẹp 6500kg hỗ trợ các nguyên công có tải cắt lớn

Theo thông số sản phẩm, LM-160V có lực kẹp công bố 6500kg.

Mức lực này giúp tăng khả năng giữ phôi khi thực hiện:

• phay thô;
• phay mặt;
• phay vai;
• phay rãnh;
• khoan;
• gia công block thép hoặc nhôm khối.

Tuy nhiên, không phải mọi chi tiết đều cần sử dụng lực kẹp tối đa.

Với phôi nhôm mềm, thành mỏng hoặc chi tiết đã gia công tinh, lực quá lớn có thể làm phôi biến dạng.

Do đó, lực kẹp nên được lựa chọn theo:

vật liệu → hình dạng phôi → diện tích tiếp xúc → chế độ cắt.

Chiều sâu má 58mm hỗ trợ giữ phôi thấp và ổn định

Chiều sâu má kẹp 58mm giúp tạo vùng đỡ theo phương đứng tương đối tốt cho block và plate.

Khi phôi được đặt đủ sâu trong má kẹp, phần nhô phía trên được giảm xuống. Điều này giúp hạn chế mô-men lật sinh ra khi dao tác động vào phần trên của chi tiết.

Đặc điểm này hữu ích trong các công việc:

• phay cạnh;
• phay vai;
• phay biên dạng;
• gia công block;
• gia công chi tiết có chiều cao trung bình.

Nếu cần nâng phôi để dao tiếp cận mặt dưới hoặc cạnh bên, nên sử dụng căn song song có chiều cao phù hợp.

Phù hợp với quy trình phay thô và hoàn thiện trên cùng một hệ gá

Một lợi thế của LM-160V là khả năng giữ các block cỡ trung đủ ổn định để thực hiện nhiều nguyên công liên tiếp.

Một quy trình điển hình có thể là:

Tạo mặt chuẩn → phay thô → phay cạnh → khoan → doa → phay tinh.

Nếu phôi không phải tháo khỏi ê tô giữa các bước, vị trí tương quan giữa các nguyên công được duy trì tốt hơn.

Điều này đặc biệt hữu ích với chi tiết khuôn và các sản phẩm cần nhiều feature trên cùng một lần gá.

Có thể sử dụng má mềm để gá chi tiết đặc biệt

Má kẹp rộng 160mm tạo điều kiện thuận lợi để lắp hoặc gia công má mềm theo hình dạng sản phẩm.

Má mềm có thể được tạo:

• bậc định vị;
• rãnh;
• hốc ôm phôi;
• mặt chuẩn;
• profile theo biên dạng chi tiết.

Khi sử dụng má mềm, LM-160V có thể chuyển từ một ê tô phổ thông sang một dạng đồ gá bán chuyên dụng cho từng nhóm sản phẩm.

Cách này đặc biệt phù hợp với các đơn hàng có số lượng lặp lại.

Tổng chiều dài 597mm cần được tính trước khi bố trí bàn máy

LM-160V có tổng chiều dài 597mm.

Trước khi mua hoặc lắp đặt, nên kiểm tra:

• kích thước bàn máy;
• hành trình trục X;
• hành trình trục Y;
• khoảng cách rãnh T;
• vùng di chuyển của spindle;
• không gian thao tác tay quay.

Một ê tô có vùng gá lớn chỉ phát huy hiệu quả khi máy đủ hành trình để khai thác.

Phù hợp với sản xuất block và plate theo lô

Khi gia công nhiều chi tiết giống nhau, LM-160V có thể kết hợp với cữ chặn để giảm thao tác căn từng phôi.

Quy trình thay phôi có thể rút gọn thành:

tháo phôi cũ → vệ sinh → đặt phôi mới → tì cữ → kẹp → tiếp tục gia công.

Cách này giúp thời gian ngoài chu kỳ cắt giảm xuống.

Đây là ứng dụng phù hợp cho:

xưởng CNC – khuôn mẫu – cơ khí chính xác – sản xuất linh kiện theo lô.

Mua Ê Tô Cơ Khí Trợ Lực LM-160V 6 Inch ở đâu?

Khách hàng có thể liên hệ Cơ Khí Thanh Duy để được tư vấn lựa chọn ê tô phù hợp với kích thước phôi, bàn máy và yêu cầu gia công.
