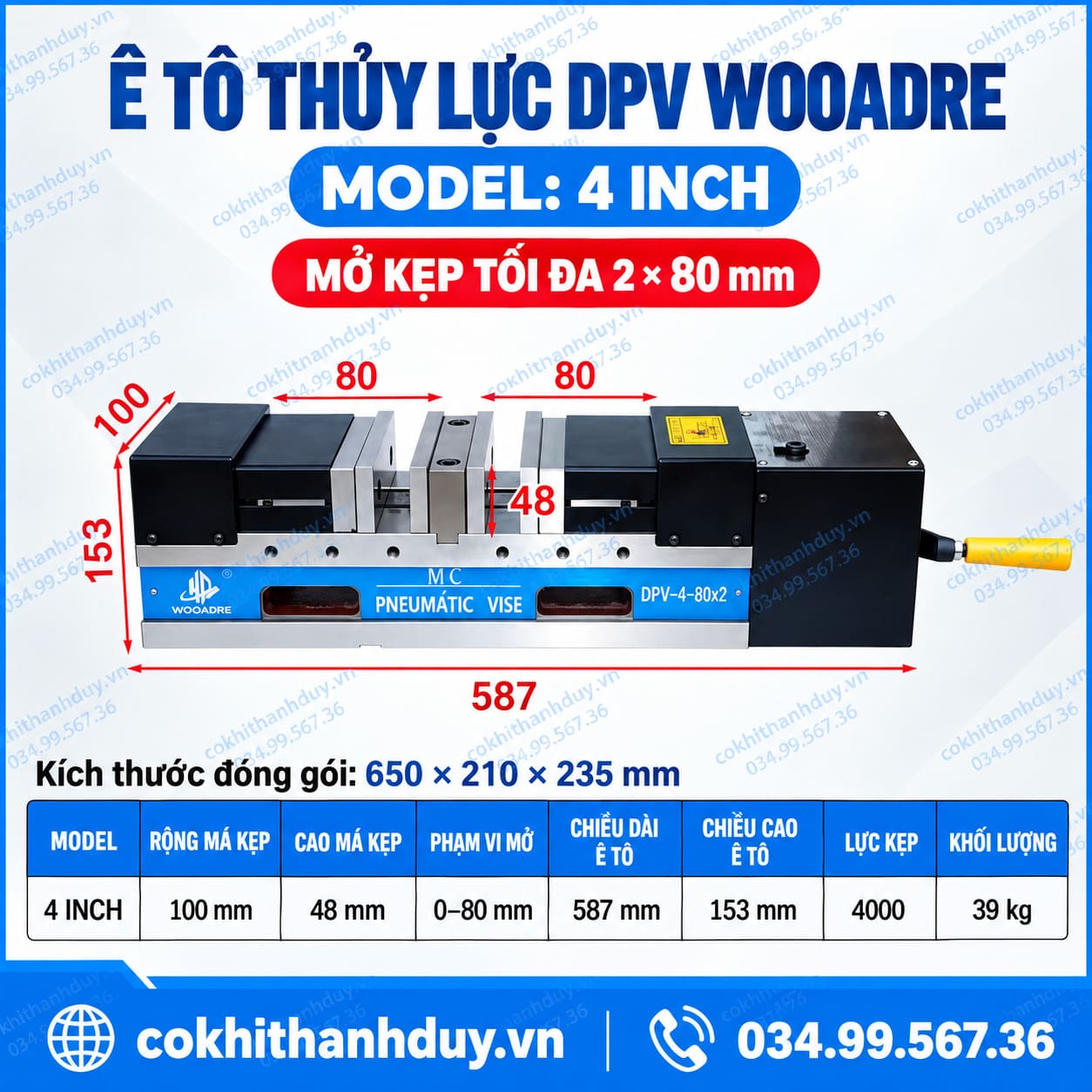

Ê Tô Khí Nén Thủy Lực DPV WOOARDE 4 Inch – 2 Hàm Kẹp, Mở 2 × 80 mm

Giới thiệu sản phẩm

Ê Tô Khí Nén Thủy Lực DPV WOOARDE 4 Inch – 2 Hàm Kẹp, Mở 2 × 80 mm là mẫu ê tô chuyên dùng cho máy phay và trung tâm gia công CNC. Sản phẩm kết hợp nguồn khí nén với cơ cấu thủy lực để tạo lực kẹp. Nhờ đó, thao tác đóng mở nhanh hơn kiểu siết tay truyền thống.

Điểm đáng chú ý của model này là thiết kế hai vùng kẹp trên cùng một thân ê tô. Mỗi bên có phạm vi mở tối đa 80 mm. Cấu trúc này phù hợp với các công việc cần gá hai phôi trong cùng một lần setup. Nó cũng hữu ích khi xưởng muốn tăng số chi tiết trên một chu kỳ máy.

Chức năng kỹ thuật

Hai vùng kẹp giúp tăng số phôi trong một lần setup

Điểm mạnh nhất của DPV 4 inch là bố trí hai vùng kẹp độc lập trên cùng một thân ê tô. Người vận hành có thể gá hai chi tiết có kích thước phù hợp cùng lúc. Điều này đặc biệt hữu ích với các công việc sản xuất lặp lại trên CNC.

Thay vì gia công một phôi rồi dừng máy để thay phôi, người dùng có thể chuẩn bị hai vị trí. Khi chương trình gia công phù hợp, số lần đóng mở cửa máy và thao tác gá sẽ giảm.

Hướng sử dụng này khác với ê tô một hàm thông thường. Giá trị chính nằm ở năng suất trên mỗi lần gá.

Phạm vi mở 2 × 80 mm phù hợp phôi vừa và nhỏ

Mỗi vùng kẹp có hành trình mở từ 0 đến 80 mm. Vì vậy, model này hướng đến các chi tiết có kích thước vừa và nhỏ.

Khi chọn phôi, không nên chỉ nhìn vào chiều rộng 80 mm. Cần tính thêm vị trí tiếp xúc của má kẹp và chiều cao gá.

Phôi phải nằm đủ sâu trong vùng làm việc. Mặt chuẩn cũng cần tiếp xúc ổn định với đáy hoặc căn kê.

Nếu phôi quá cao, mô-men lật sẽ tăng. Khi đó, độ ổn định của quá trình cắt có thể giảm.

Cơ cấu khí nén – thủy lực giúp đóng mở nhanh

Ảnh cấu tạo cho thấy ê tô có nguồn khí nén, van điều chỉnh áp suất và cổng cấp dầu. Đây là cấu trúc khí nén kết hợp thủy lực.

Khí nén thuận tiện cho thao tác nhanh. Phần thủy lực hỗ trợ tạo lực kẹp ổn định hơn so với cơ cấu khí nén trực tiếp.

Với sản xuất lặp lại, ưu điểm này rất rõ. Người vận hành không cần quay vít nhiều vòng cho mỗi lần thay phôi.

Chu kỳ gá có thể được rút ngắn. Thao tác giữa các lần kẹp cũng đồng đều hơn.

Van điều chỉnh áp suất giúp kiểm soát lực kẹp

Không phải phôi nào cũng cần cùng một mức lực.

Phôi thép đặc có thể chịu lực cao hơn. Chi tiết nhôm mỏng lại dễ biến dạng.

Van điều chỉnh áp suất giúp người dùng thay đổi điều kiện làm việc theo từng loại phôi. Đây là điểm quan trọng khi xưởng gia công nhiều vật liệu khác nhau.

Mục tiêu không phải tạo lực lớn nhất. Mục tiêu là đủ lực để chống dịch chuyển nhưng không làm biến dạng chi tiết.

Hai hàm mở hỗ trợ cân bằng chu kỳ sản xuất

Với sản xuất hàng loạt, thời gian cắt không phải yếu tố duy nhất. Thời gian thay phôi cũng ảnh hưởng lớn đến năng suất.

Thiết kế hai vùng gá cho phép chuẩn bị phương án chạy hai chi tiết trong một chương trình. Một số nguyên công còn có thể bố trí hai mặt hoặc hai công đoạn trên cùng ê tô.

Ví dụ, một bên có thể giữ phôi ở công đoạn đầu. Bên còn lại có thể dùng cho công đoạn tiếp theo nếu quy trình cho phép.

Khả năng này phụ thuộc vào đồ gá và chương trình CNC. Tuy nhiên, nó tạo thêm lựa chọn cho người lập quy trình.

Má kẹp tôi cứng phù hợp môi trường gia công cơ khí

Ảnh sản phẩm ghi má kẹp sử dụng vật liệu 20CRMNTI. Phần này được xử lý thấm cacbon. Độ cứng được ghi trên 55 HRC.

Bề mặt má kẹp cứng giúp hạn chế mài mòn tại vùng tiếp xúc với phôi. Đây là vị trí chịu lực lặp lại nhiều lần.

Độ cứng cao cũng hỗ trợ duy trì hình dạng mép kẹp trong thời gian sử dụng. Tuy nhiên, cần tránh kẹp trực tiếp lên bề mặt thành phẩm dễ xước.

Với các chi tiết yêu cầu thẩm mỹ, nên dùng má mềm hoặc tấm đệm phù hợp.

Ray dẫn hướng cần sạch để duy trì chuyển động ổn định

Bề mặt ray là bộ phận quan trọng của ê tô chính xác. Phoi nhỏ lọt vào ray có thể ảnh hưởng đến chuyển động của hàm.

Ảnh sản phẩm thể hiện kết cấu ray tương đối kín. Ngoài ra còn có lỗ xả phoi bên hông.

Thiết kế này hỗ trợ vệ sinh khu vực làm việc. Tuy vậy, người dùng vẫn nên thổi sạch phoi trước mỗi chu kỳ kẹp.

Không nên để phoi bị ép giữa mặt trượt. Phoi thép cứng có thể tạo vết xước trên ray.

Lỗ xả phoi phù hợp với môi trường CNC có nhiều phoi

Khi phay nhôm hoặc thép, phoi có thể tích tụ nhanh quanh ê tô.

Lỗ vệ sinh bằng khí nén giúp đẩy phoi ra khỏi vùng bên trong. Đây là chi tiết thực dụng khi máy chạy nhiều chu kỳ liên tục.

Vệ sinh tốt giúp giảm nguy cơ phoi cản hành trình. Nó cũng giúp hạn chế phoi nằm dưới phôi ở lần gá tiếp theo.

Nếu phoi nằm giữa phôi và mặt chuẩn, chiều cao gá sẽ thay đổi. Sai số này có thể truyền trực tiếp vào kích thước gia công.

Độ lặp lại của gá phụ thuộc vào mặt chuẩn

Cơ cấu khí – thủy lực giúp thao tác kẹp đồng đều hơn. Tuy nhiên, điều đó không tự đảm bảo độ chính xác vị trí.

Muốn gá lặp lại tốt, người vận hành vẫn phải kiểm soát:

mặt đáy phôi → mặt tỳ → má cố định → phoi → áp suất kẹp.

Mặt chuẩn cần sạch. Phôi phải được đẩy sát vị trí định vị trước khi kẹp.

Nếu hai vùng kẹp dùng cho hai phôi giống nhau, nên áp dụng cùng một quy trình gá. Điều này giúp giảm sai khác giữa hai vị trí.

Thích hợp cho CNC sản xuất theo lô

DPV 4 inch đặc biệt phù hợp khi xưởng gia công nhiều chi tiết giống nhau.

Các dạng công việc tiêu biểu gồm:

• block nhỏ;
• chi tiết máy;
• linh kiện khuôn;
• plate kích thước nhỏ;
• chi tiết phay nhiều mặt;
• gia công theo lô trên CNC.

Thiết kế hai vùng kẹp giúp khai thác diện tích bàn máy tốt hơn. Nó cũng giảm thời gian thao tác giữa các chu kỳ.

Mua Ê Tô Khí Nén Thủy Lực DPV WOOARDE 4 Inch ở đâu?

Khách hàng cần mua Ê Tô Khí Nén Thủy Lực DPV WOOARDE 4 Inch có thể liên hệ Cơ Khí Thanh Duy để được tư vấn theo kích thước phôi và điều kiện máy.

Khi đặt hàng, nên cung cấp loại máy và kích thước phôi thường gia công. Điều này giúp kiểm tra model ê tô phù hợp hơn.
