Ê Tô Thủy Lực ROIYNX 8 Inch – Chuyên Gá Phôi Lớn, Gia Công Nặng

Giới thiệu sản phẩm

Ê Tô Thủy Lực ROIYNX 8 Inch – Chuyên Gá Phôi Lớn, Gia Công Nặng là phiên bản kích thước lớn trong dòng ROIYNX, hướng đến các hệ máy phay và trung tâm gia công CNC cần gá block lớn, plate dày, phôi khuôn hoặc chi tiết có khối lượng cao. So với bản 5 inch và 6 inch, model 8 inch tăng đáng kể kích thước má kẹp, bề rộng ray dẫn hướng, bề rộng thân và khối lượng toàn bộ ê tô.

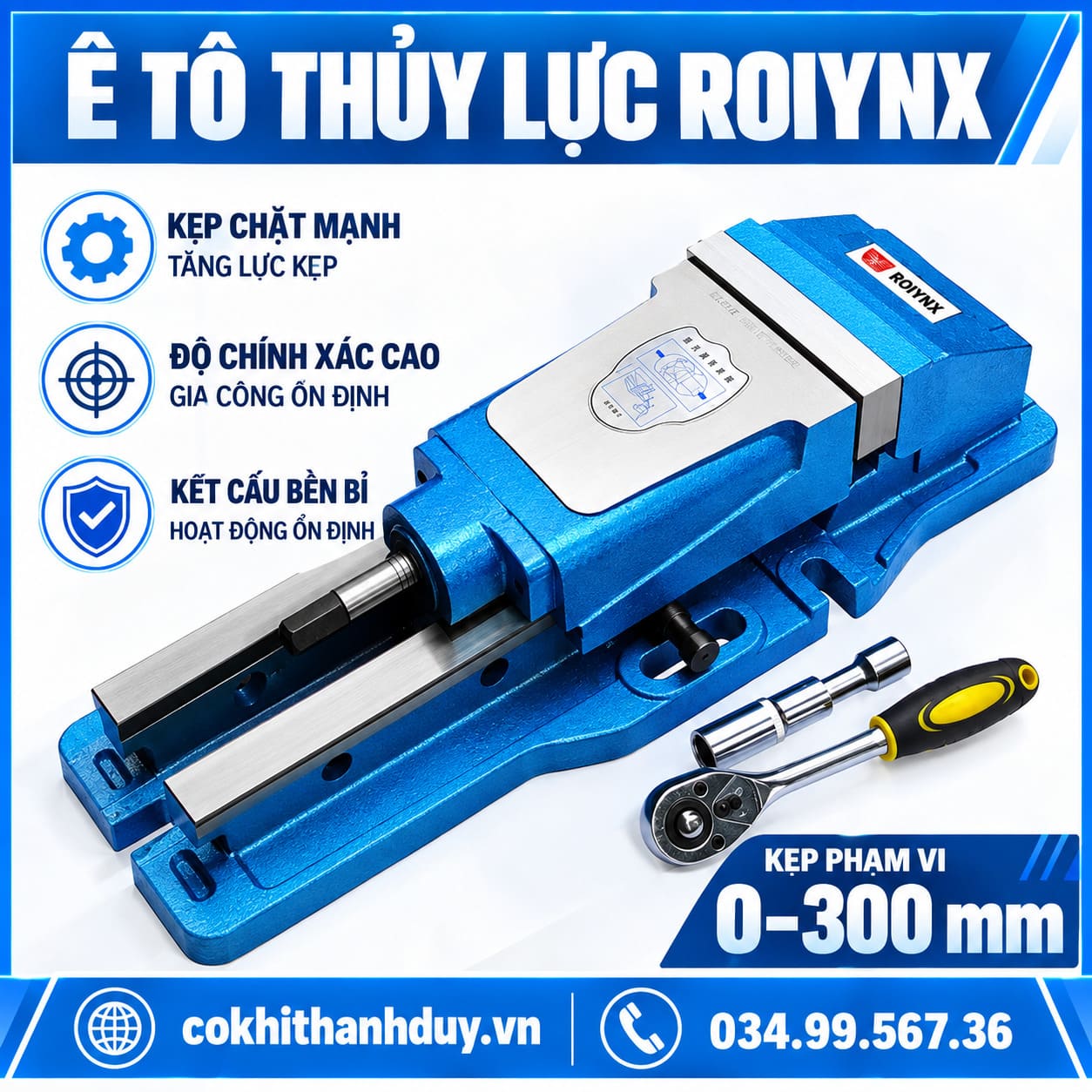

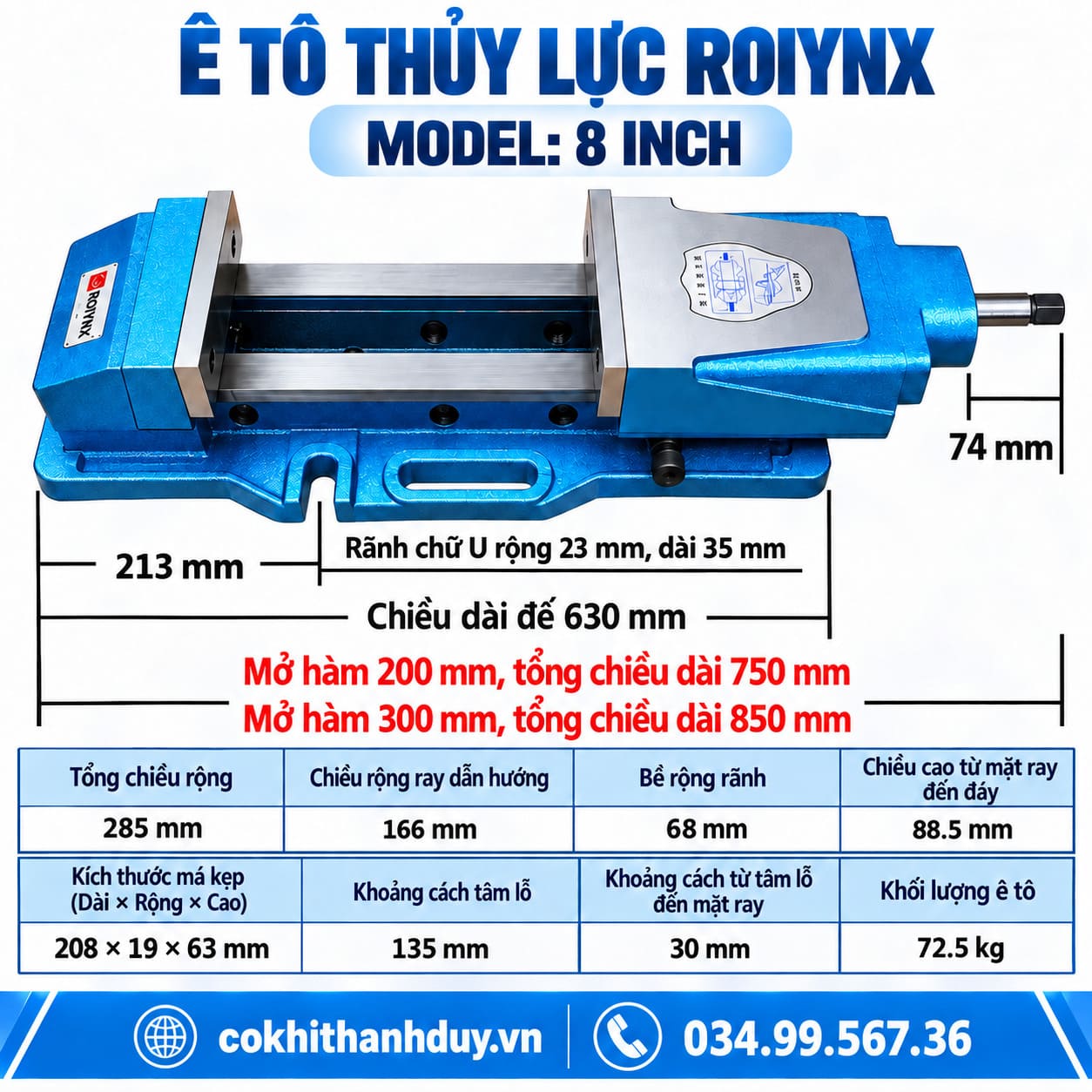

Model sử dụng má kẹp dài 208mm, cao 63mm, ray dẫn hướng rộng 166mm, tổng chiều rộng 285mm, đế dài 630mm và khối lượng khoảng 72.5kg. Khi mở 200mm, tổng chiều dài đạt khoảng 750mm; khi mở 300mm, chiều dài tổng thể lên tới 850mm. Cấu hình này cho thấy sản phẩm phù hợp hơn với setup cố định trên máy và các công việc cần vùng gá lớn, thay vì thường xuyên tháo lắp.

Chức năng kỹ thuật

Hướng đến các nguyên công có tải cắt lớn

Điểm nổi bật nhất của ROIYNX 8 inch không nằm ở việc “mở được rộng hơn” mà ở kích thước tổng thể lớn của hệ gá. Với má kẹp dài 208mm, ray dẫn hướng rộng 166mm và khối lượng 72.5kg, ê tô phù hợp với các chi tiết có diện tích tiếp xúc lớn và những nguyên công tạo tải cắt đáng kể như phay mặt block, phay phá lượng dư lớn hoặc gia công khuôn thép.

Trong quá trình phay thô, lực cắt thay đổi liên tục theo từng lần răng dao ăn vào vật liệu. Nếu hệ gá thiếu cứng vững, dao có thể kích thích rung động giữa phôi, ê tô và bàn máy. Kết quả thường thấy là tiếng cắt lớn, bề mặt xuất hiện vân rung, tuổi thọ dao giảm và khó duy trì kích thước ổn định. Thân ê tô lớn cùng khối lượng cao giúp tạo nền gá có quán tính tốt hơn, phù hợp hơn với kiểu gia công tải nặng.

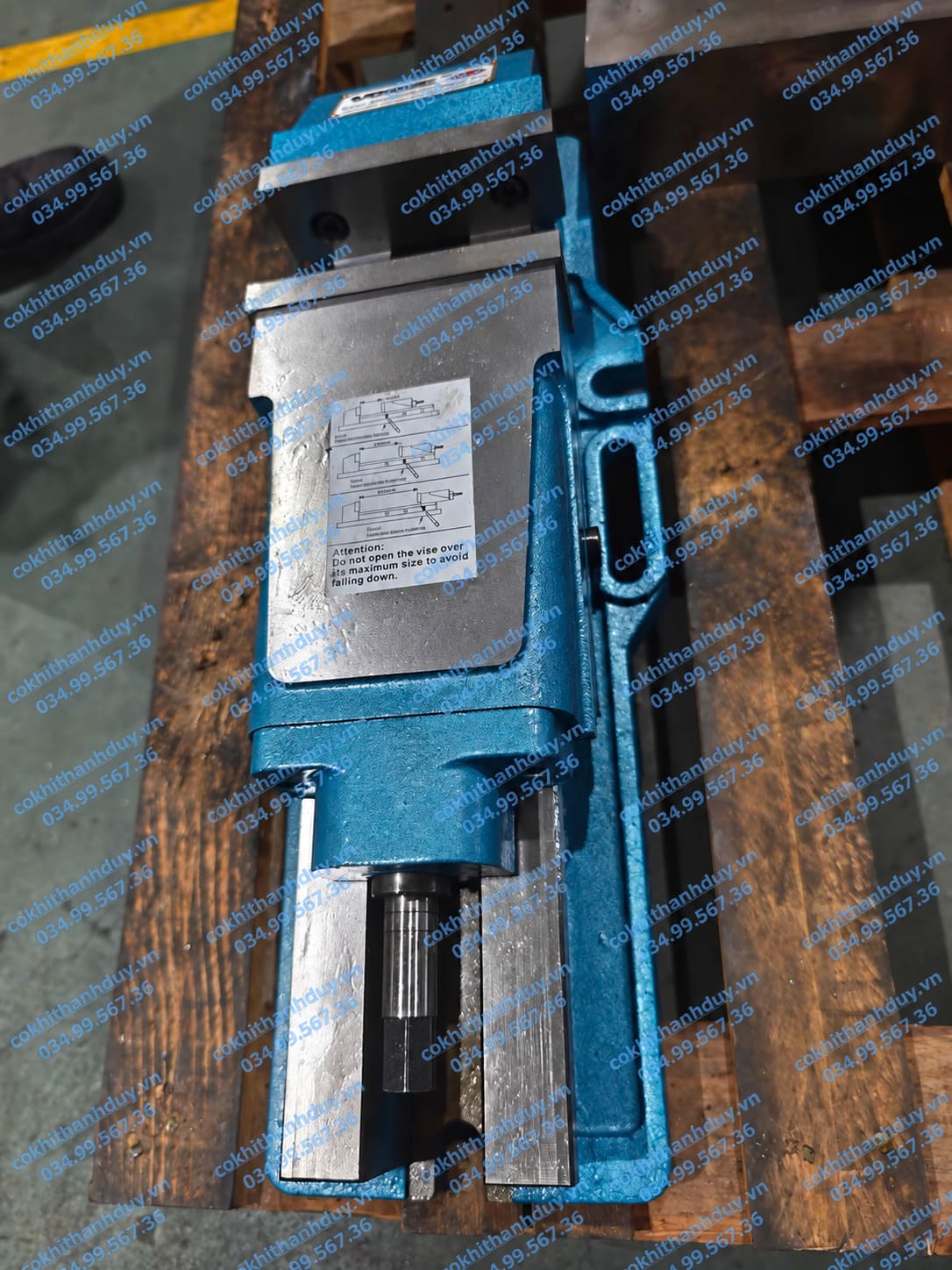

Má kẹp 208mm phù hợp với phôi có mặt kẹp rộng

Má kẹp của model này dài 208mm và cao 63mm, lớn hơn đáng kể so với dòng 5–6 inch. Với block hoặc plate rộng, vùng tiếp xúc lớn giúp phân bố lực kẹp trên diện tích rộng hơn.

Điều này có ý nghĩa khi gia công phôi thép hoặc phôi khuôn lớn, bởi lực kẹp quá tập trung vào vùng nhỏ dễ gây cục bộ ứng suất hoặc làm phôi có xu hướng xoay khi dao cắt ở vị trí xa tâm kẹp.

Má cao 63mm cũng tạo điều kiện gá các phôi có tiết diện lớn hơn, tuy nhiên vị trí kẹp vẫn nên đặt càng thấp càng tốt nếu nguyên công có tải ngang lớn để giảm mô-men lật tác dụng lên hàm.

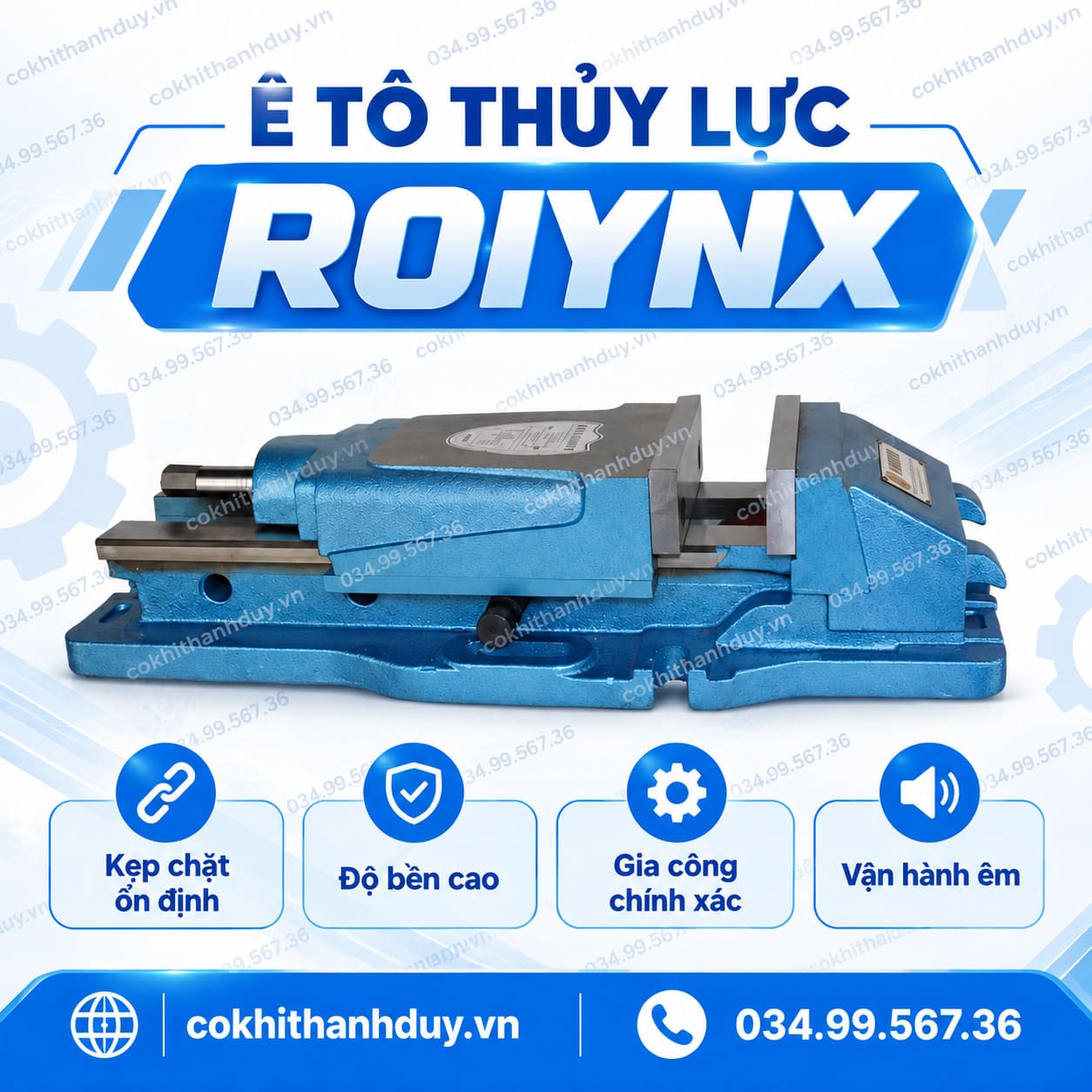

Ray dẫn hướng 166mm giúp tăng khả năng chống nghiêng hàm

Khi phôi lớn và lực kẹp cao, cụm hàm động không chỉ chịu lực theo phương đóng mở mà còn chịu mô-men do vị trí tiếp xúc với phôi.

Ray dẫn hướng rộng 166mm tạo vùng đỡ lớn cho cụm trượt. Về mặt cơ học, vùng dẫn hướng lớn giúp hệ thống kiểm soát tốt hơn xu hướng hàm động bị nghiêng, xoắn hoặc thay đổi góc khi chịu tải.

Đặc điểm này đặc biệt có giá trị khi phay cạnh, phay vai hoặc chạy dao với lượng ăn dao tương đối lớn, bởi lúc đó lực cắt ngang có thể tác động liên tục lên phôi.

Khối lượng 72.5kg phù hợp bố trí cố định trên máy

ROIYNX 8 inch nặng khoảng 72.5kg, vì vậy đây không phải model phù hợp với kiểu thường xuyên tháo ra lắp vào bằng tay.

Cách sử dụng hợp lý hơn là bố trí cố định trên máy, căn chỉnh kỹ hàm cố định với trục máy, sau đó dùng lâu dài cho các nhóm sản phẩm có kích thước tương đồng.

Trong môi trường sản xuất, việc giữ nguyên một ê tô đã được rà chuẩn giúp giảm thời gian chuẩn bị giữa các lô hàng và giảm nguy cơ sai lệch do lặp lại thao tác tháo – lắp – căn chỉnh.

Phù hợp với chiến lược roughing trước, finishing sau

Với block lớn, một phương án thường dùng là gá chắc phôi để thực hiện phần lớn công đoạn phá thô và bán tinh trước khi chuyển sang các bước yêu cầu độ chính xác cao.

ROIYNX 8 inch thích hợp cho kiểu quy trình:

gá block → phay mặt chuẩn → phá lượng dư → tạo pocket → phay biên dạng → khoan/taro → bán tinh → hoàn thiện các bề mặt cần thiết.

Khả năng giữ phôi ổn định trong nhiều nguyên công giúp hạn chế việc thay đổi datum giữa quá trình, đặc biệt với các chi tiết có nhiều bề mặt liên quan về vị trí.

Phải tính không gian máy khi mở hàm lớn

Kích thước của model 8 inch cũng tạo ra một yêu cầu kỹ thuật quan trọng: kiểm tra vùng bao của ê tô trước khi lắp lên máy.

Theo ảnh, tổng chiều dài đạt khoảng 750mm khi mở 200mm và 850mm khi mở 300mm. Trên trung tâm gia công có cabin nhỏ, phần thân hoặc trục ê tô có thể tiến gần vỏ máy, cửa máy hoặc các đồ gá đặt bên cạnh.

Vì vậy trước khi chọn model 8 inch cần kiểm tra đồng thời kích thước bàn máy, hành trình X/Y, vùng thay dao, khoảng hở spindle và vị trí các cụm gá khác. Ê tô đủ lớn để giữ được phôi nhưng không phù hợp với vùng làm việc của máy thì vẫn không phải lựa chọn đúng.

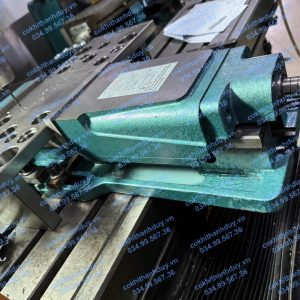

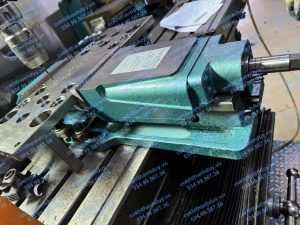

Đế 630mm và rãnh chữ U phục vụ cố định hệ gá

Đế dài 630mm, kết hợp rãnh chữ U 23 × 35mm, tạo điều kiện bố trí bulông bắt ê tô xuống bàn máy hoặc plate gá.

Trong bước lắp đặt, nên chỉ siết bulông ở mức vừa đủ trước, dùng đồng hồ so rà mặt hàm cố định theo trục máy, sau đó mới siết hoàn toàn. Sau khi siết vẫn nên rà lại một lần để xác nhận ê tô không dịch chuyển do lực khóa bulông.

Đối với một ê tô nặng hơn 70kg, việc căn ngay từ đầu chính xác sẽ có lợi hơn nhiều so với thường xuyên phải hiệu chỉnh lại.

Gá phôi lớn nhưng vẫn cần kiểm soát biến dạng

Ê tô lớn không đồng nghĩa với việc luôn phải sử dụng lực kẹp tối đa. Với plate dài, tấm mỏng hoặc chi tiết có thành yếu, lực kẹp quá cao vẫn có thể làm phôi cong hoặc biến dạng đàn hồi.

Nếu gia công khi phôi đang bị biến dạng, kích thước có thể đúng trên máy nhưng sau khi tháo ê tô, chi tiết hồi lại và làm sai độ phẳng hoặc kích thước thực.

Do đó với ROIYNX 8 inch nên lựa chọn lực kẹp dựa trên vật liệu, hình dạng phôi, chiều cao vị trí kẹp và tải cắt thực tế, thay vì chỉ dựa vào kích thước lớn của ê tô.

Nhóm công việc phù hợp

Model này đặc biệt phù hợp với block khuôn lớn, plate dày, thân máy, chi tiết kết cấu, block thép hoặc nhôm lớn, phay mặt diện tích rộng, phay phá và các nguyên công CNC cần hệ gá có độ ổn định cao.

Mua Ê Tô Thủy Lực ROIYNX 8 Inch ở đâu?

Khách hàng cần mua Ê Tô Thủy Lực ROIYNX 8 Inch có thể liên hệ Cơ Khí Thanh Duy để được tư vấn lựa chọn theo kích thước phôi, bàn máy và không gian làm việc thực tế của trung tâm gia công.
