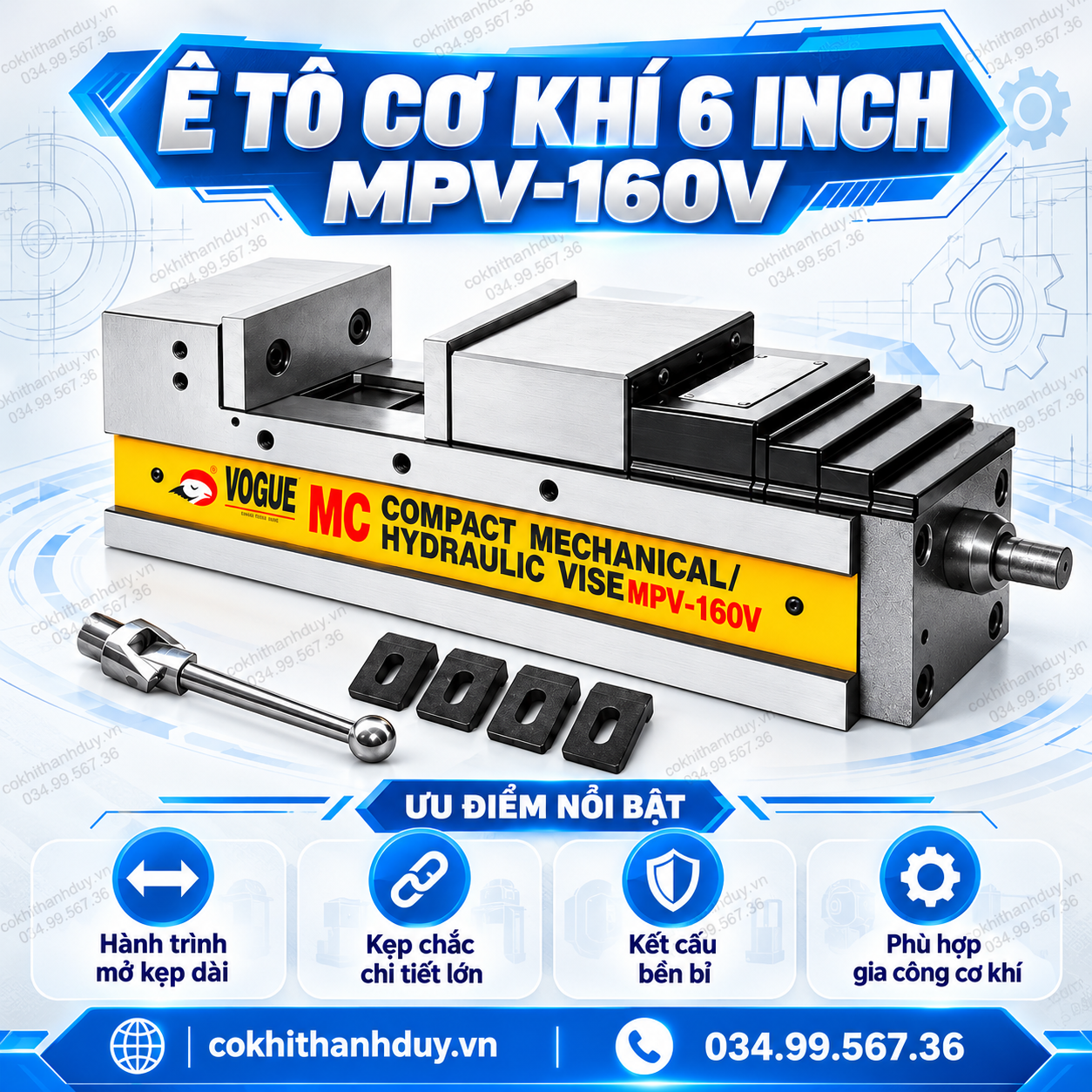

Ê Tô Cơ Khí Trợ Lực MPV-160V 6 Inch – Mở Rộng 300mm, Lực Kẹp 7000kg Cho CNC

Giới thiệu sản phẩm

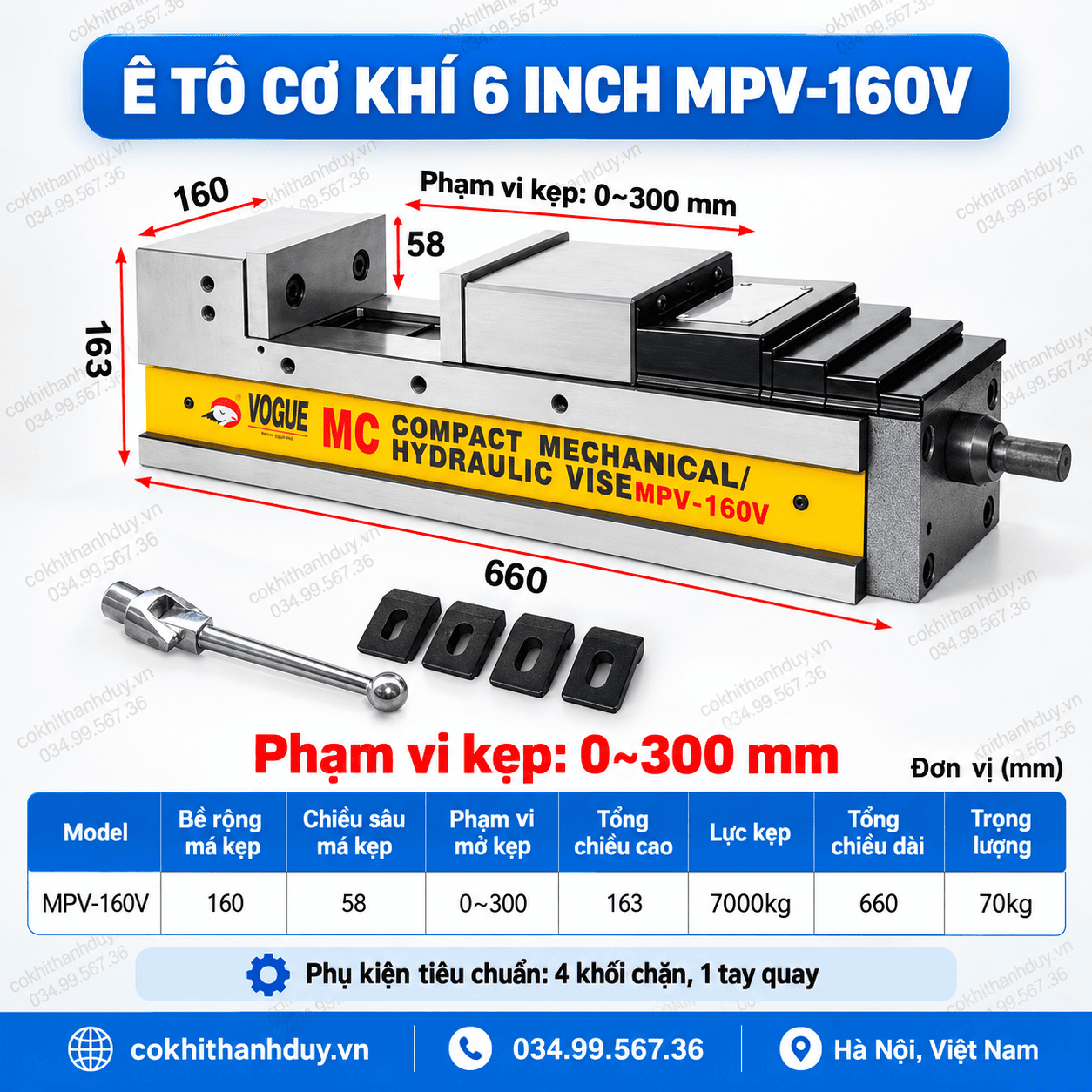

Ê Tô Cơ Khí Trợ Lực MPV-160V 6 Inch là dòng ê tô gá kẹp có hành trình mở lớn, phù hợp cho máy phay, trung tâm gia công CNC và các công việc cần xử lý block, plate hoặc chi tiết cơ khí có chiều ngang lớn. Model MPV-160V sử dụng má kẹp rộng 160mm, chiều sâu má 58mm và phạm vi mở từ 0–300mm.

Điểm đáng chú ý của MPV-160V là khả năng kết hợp kích cỡ má 6 inch với vùng mở tới 300mm. Nhờ đó, người vận hành có thể tiếp nhận nhiều phôi rộng mà không nhất thiết phải chuyển sang ê tô 8 inch. Lực kẹp công bố 7000kg hỗ trợ giữ phôi ổn định khi phay mặt, phay thô, phay vai, khoan hoặc gia công khuôn trên CNC.

Sản phẩm có tổng chiều cao 163mm, tổng chiều dài 660mm và trọng lượng khoảng 70kg. Cấu hình này phù hợp với xưởng muốn xây dựng một trạm gá chính có dải kích thước phôi rộng, đặc biệt khi thường xuyên thay đổi giữa block nhỏ, block cỡ trung và các chi tiết có chiều ngang lớn.

Phạm vi mở 300mm là điểm khác biệt lớn của MPV-160V

Nếu chỉ nhìn bề rộng má 160mm, MPV-160V vẫn thuộc nhóm ê tô 6 inch. Tuy nhiên, hành trình mở tới 300mm đưa sản phẩm sang một nhóm ứng dụng rộng hơn.

Model có thể tiếp nhận nhiều kích thước phôi như:

80mm → 120mm → 180mm → 220mm → 260mm → gần 300mm

nếu hình dạng và phương án gá cho phép.

Điều này đặc biệt phù hợp với xưởng thường xuyên nhận các đơn hàng có kích thước phôi thay đổi, nhưng không muốn liên tục tháo ê tô để chuyển sang càng kẹp hoặc fixture khác.

Một ê tô có thể bao phủ nhiều nhóm kích thước phôi

Giá trị của khoảng mở lớn không chỉ là “kẹp được phôi rộng”.

Nó giúp MPV-160V trở thành một platform gá linh hoạt.

Ví dụ trong cùng một tuần, xưởng có thể xử lý:

• block khuôn 120mm;
• tấm đế 180mm;
• housing 220mm;
• plate dày 260mm.

Nếu tất cả đều nằm trong khả năng gá, người vận hành có thể giữ nguyên thân ê tô và chỉ thay đổi cữ, căn hoặc má phụ.

Nhờ đó giảm được thời gian chuyển đổi giữa các hệ gá.

Má 160mm giữ được độ gọn nhưng vẫn tạo vùng tựa lớn

MPV-160V sử dụng má kẹp rộng 160mm.

Kích thước này tạo vùng tiếp xúc đủ lớn cho nhiều block và plate cỡ trung nhưng không làm phần má trở nên quá rộng như một số model 8 inch.

Đây là sự kết hợp đáng chú ý:

má 160mm → thân 6 inch → hành trình mở 300mm.

Nó phù hợp với xưởng cần kẹp phôi rộng theo phương mở nhưng không nhất thiết cần má 200mm.

Lực kẹp 7000kg hỗ trợ giữ phôi khi phá lượng dư lớn

Theo thông số công bố, MPV-160V có lực kẹp 7000kg.

Khả năng này phù hợp với những nguyên công mà tải tác động lên phôi tương đối lớn như:

• phay thô block;
• phá mặt;
• phay vai;
• phay rãnh;
• khoan;
• gia công thép;
• gia công khuôn.

Tuy nhiên, lực kẹp cần được dùng theo trạng thái thực tế của phôi.

Với block đặc có độ cứng vững cao, có thể cần lực giữ lớn hơn. Với nhôm thành mỏng hoặc housing rỗng, lực quá mạnh có thể làm biến dạng chi tiết.

Vì vậy nên lựa chọn lực theo:

vật liệu → kết cấu phôi → diện tích kẹp → tải cắt.

Hành trình lớn giúp giảm tình trạng “phôi vừa vượt ê tô”

Trong thực tế xưởng, có nhiều trường hợp phôi chỉ lớn hơn giới hạn ê tô thông thường vài chục milimet.

Ví dụ, ê tô mở 240mm nhưng phôi rộng 250–270mm.

Khi đó người vận hành có thể phải đổi sang:

• càng kẹp;
• bàn gá;
• plate trung gian;
• ê tô lớn hơn.

MPV-160V mở tới 300mm giúp xử lý thêm một vùng kích thước mà các ê tô 6 inch hành trình ngắn bắt đầu gặp giới hạn.

Đây là lợi thế thực tế hơn nhiều so với việc chỉ nhìn lực kẹp.

Chiều sâu má 58mm giúp hạn chế phôi bị “đòn bẩy” khi phay cạnh

Má kẹp sâu 58mm tạo vùng giữ theo phương đứng.

Khi phôi được đặt đủ sâu, điểm tác dụng của lực cắt nằm gần vùng kẹp hơn. Mô-men khiến phôi có xu hướng nghiêng hoặc lật vì thế được hạn chế.

Điều này hữu ích khi thực hiện:

• phay cạnh cao;
• phay vai;
• phay biên dạng;
• khoan bên;
• phay block.

Nếu phôi phải nhô cao, nên giảm chế độ cắt hoặc thay đổi phương án kê thay vì chỉ tăng lực siết.

MPV-160V phù hợp với phôi “rộng nhưng không quá cao”

Đây là một góc ứng dụng riêng của model này.

Khoảng mở 300mm giúp nhận phôi có chiều ngang lớn, trong khi má rộng 160mm và sâu 58mm vẫn thiên về kiểu gá block hoặc plate.

Vì vậy MPV-160V đặc biệt phù hợp với:

• tấm đế rộng;
• plate khuôn;
• block nằm ngang;
• chi tiết dạng hộp;
• gá phụ;
• base cơ khí.

Đối với phôi cực dài hoặc có tỷ lệ nhô lớn, cần đánh giá thêm điểm đỡ ngoài vùng má kẹp.

Phôi rộng cần kiểm soát phần nhô khỏi hai bên má

Một chi tiết có thể nằm trong khoảng mở 300mm nhưng chiều dài theo phương còn lại vẫn vượt nhiều khỏi má 160mm.

Trong trường hợp đó, cần chú ý:

• vị trí trọng tâm;
• độ phẳng đáy;
• độ cứng của phôi;
• phần nhô hai đầu;
• lực cắt theo phương ngang.

Nếu phần nhô quá lớn, có thể cần bổ sung kê đỡ hoặc thay đổi hướng gá.

Khoảng mở đủ không đồng nghĩa phương án gá đã tối ưu.

Trọng lượng 70kg giúp tạo nền gá cứng vững nhưng cần bố trí lâu dài

MPV-160V có trọng lượng khoảng 70kg.

Model này phù hợp hơn với cách:

đưa lên máy → căn chuẩn kỹ → cố định → sử dụng lâu dài

thay vì thường xuyên tháo xuống.

Khối lượng lớn tạo một nền gá chắc chắn hơn, nhưng đồng thời đòi hỏi xưởng có phương án nâng hạ phù hợp khi lắp đặt.

Mua Ê Tô Cơ Khí Trợ Lực MPV-160V ở đâu?

Khách hàng có thể liên hệ Cơ Khí Thanh Duy để được tư vấn lựa chọn ê tô theo kích thước phôi, bàn máy và hành trình CNC thực tế.

• Cam kết: Sản phẩm mới 100%, đầy đủ chứng nhận chất lượng, phụ kiện đi kèm chuẩn hãng.

• Chính sách: Hỗ trợ giao hàng toàn quốc, bảo hành uy tín, tư vấn kỹ thuật miễn phí 24/7.

Khách hàng có thể liên hệ để được tư vấn chọn đúng kích thước ê tô theo loại phôi, vị trí lắp đặt và nhu cầu sử dụng thực tế.
