Ê Tô Định Tâm DJ-6080H – Nhỏ Gọn 1kg, Kẹp Nhanh Chi Tiết CNC Cỡ Nhỏ

Giới thiệu sản phẩm

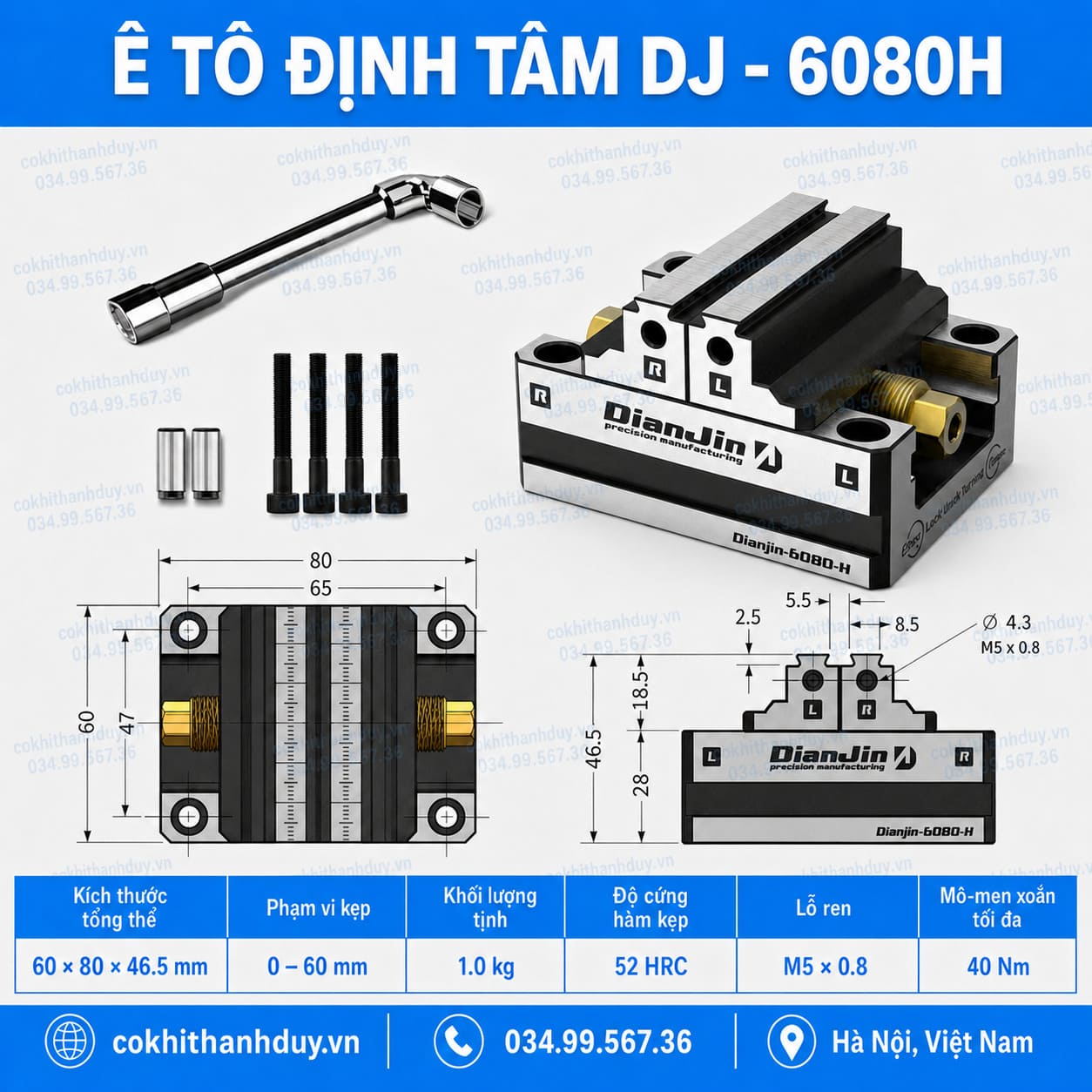

Ê tô định tâm DJ-6080H là model compact dành cho những công việc cần gá chi tiết nhỏ, phôi chính xác và các linh kiện có kích thước hạn chế trên máy CNC, máy phay hoặc hệ thống đồ gá module. Với kích thước tổng thể chỉ 60 × 80 × 46.5mm và khối lượng khoảng 1kg, sản phẩm đặc biệt phù hợp khi xưởng muốn tăng số vị trí gá trên bàn máy mà không sử dụng các bộ ê tô lớn không cần thiết.

DJ-6080H có phạm vi kẹp 0–60mm, mô-men xoắn tối đa 40Nm và độ cứng hàm kẹp đạt 52 HRC. Hai hàm dịch chuyển đối xứng giúp phôi được đưa về vùng tâm khi siết, thuận tiện với các chi tiết nhỏ cần gia công theo tọa độ tâm.

Điểm mạnh riêng của model này không nằm ở việc kẹp phôi lớn mà ở khả năng tận dụng không gian bàn máy. Khi gia công chi tiết nhỏ theo lô, nhiều DJ-6080H có thể được bố trí thành các trạm độc lập, giúp tăng số lượng phôi trên một chu trình và giảm tình trạng dùng một ê tô lớn chỉ để giữ một chi tiết rất nhỏ.

Vì sao DJ-6080H phù hợp với chi tiết nhỏ hơn là dùng ê tô cỡ lớn?

Khi phôi chỉ rộng vài chục milimet, sử dụng một ê tô lớn thường làm mất nhiều diện tích bàn máy mà không mang lại thêm giá trị tương ứng.

DJ-6080H được thiết kế theo hướng ngược lại: đủ kích thước để giữ phôi nhỏ nhưng không chiếm quá nhiều không gian xung quanh.

Model phù hợp với:

• Block nhôm nhỏ;
• Chi tiết thép nhỏ;
• Insert khuôn;
• Linh kiện máy;
• Chi tiết đồng;
• Phôi vuông nhỏ;
• Chi tiết gia công chính xác;
• Sản phẩm cần chạy nhiều chiếc trong cùng một chu trình.

Với loại phôi này, lợi thế của một ê tô compact thường nằm ở mật độ gá và khả năng bố trí, thay vì chạy theo phạm vi kẹp lớn nhất.

DJ-6080H giúp giảm diện tích “chết” quanh phôi như thế nào?

Khi gá một chi tiết 30–40mm bằng ê tô rộng 100–150mm, phần lớn không gian xung quanh chỉ là thân ê tô.

Điều này làm giảm:

• Số lượng phôi có thể bố trí;
• Khoảng chạy dao;
• Không gian cho đầu dò;
• Vùng thoát phoi;
• Khả năng sắp xếp nhiều trạm.

DJ-6080H có bề rộng thân 60mm, giúp bộ gá có tỷ lệ kích thước gần với phôi nhỏ hơn.

Nhờ vậy, bàn máy có thể được sử dụng hiệu quả hơn cho phần tạo ra sản phẩm thay vì phần thân đồ gá.

Chiều cao 46.5mm giúp tiết kiệm không gian trục Z

DJ-6080H có chiều cao tổng thể khoảng 46.5mm.

Thiết kế tương đối thấp giúp:

• Giữ phôi gần bàn máy;
• Chừa khoảng cho bầu dao;
• Dễ sử dụng dao ngắn;
• Tăng không gian cho phôi cao;
• Hạn chế tổng chiều cao fixture;
• Phù hợp với máy có hành trình Z nhỏ;
• Dễ kết hợp với plate;
• Thuận tiện bố trí nhiều lớp gá khi cần.

Đây là lợi thế đáng chú ý khi sử dụng trên máy CNC compact.

So sánh DJ-6080H với DJ-70100H

Nếu phần lớn phôi nằm dưới 60mm và xưởng muốn bố trí nhiều trạm, DJ-6080H có lợi thế.

Nếu thường xuyên gặp phôi từ 60–80mm, DJ-70100H cung cấp thêm khoảng kẹp và mô-men.

Mua ê tô định tâm DJ-6080H ở đâu?

Cơ Khí Thanh Duy cung cấp nhiều dòng ê tô định tâm từ cỡ nhỏ đến cỡ lớn phục vụ máy phay CNC, trung tâm gia công và hệ thống fixture module.

DJ-6080H là lựa chọn đáng chú ý cho xưởng cần ê tô nhỏ gọn, dễ bố trí nhiều trạm và phù hợp sản xuất chi tiết CNC kích thước nhỏ.
