Ê Tô Định Tâm DJ-9019S – Rộng Phạm Vi Kẹp, Gọn Bàn Máy

Ê tô định tâm DJ-9019S là mẫu ê tô CNC có phạm vi kẹp lớn nhưng vẫn giữ thiết kế thân thấp, phù hợp với các xưởng cần gia công block rộng, chi tiết khuôn và nhiều kích thước phôi khác nhau mà không muốn bộ gá chiếm quá nhiều không gian theo phương Z.

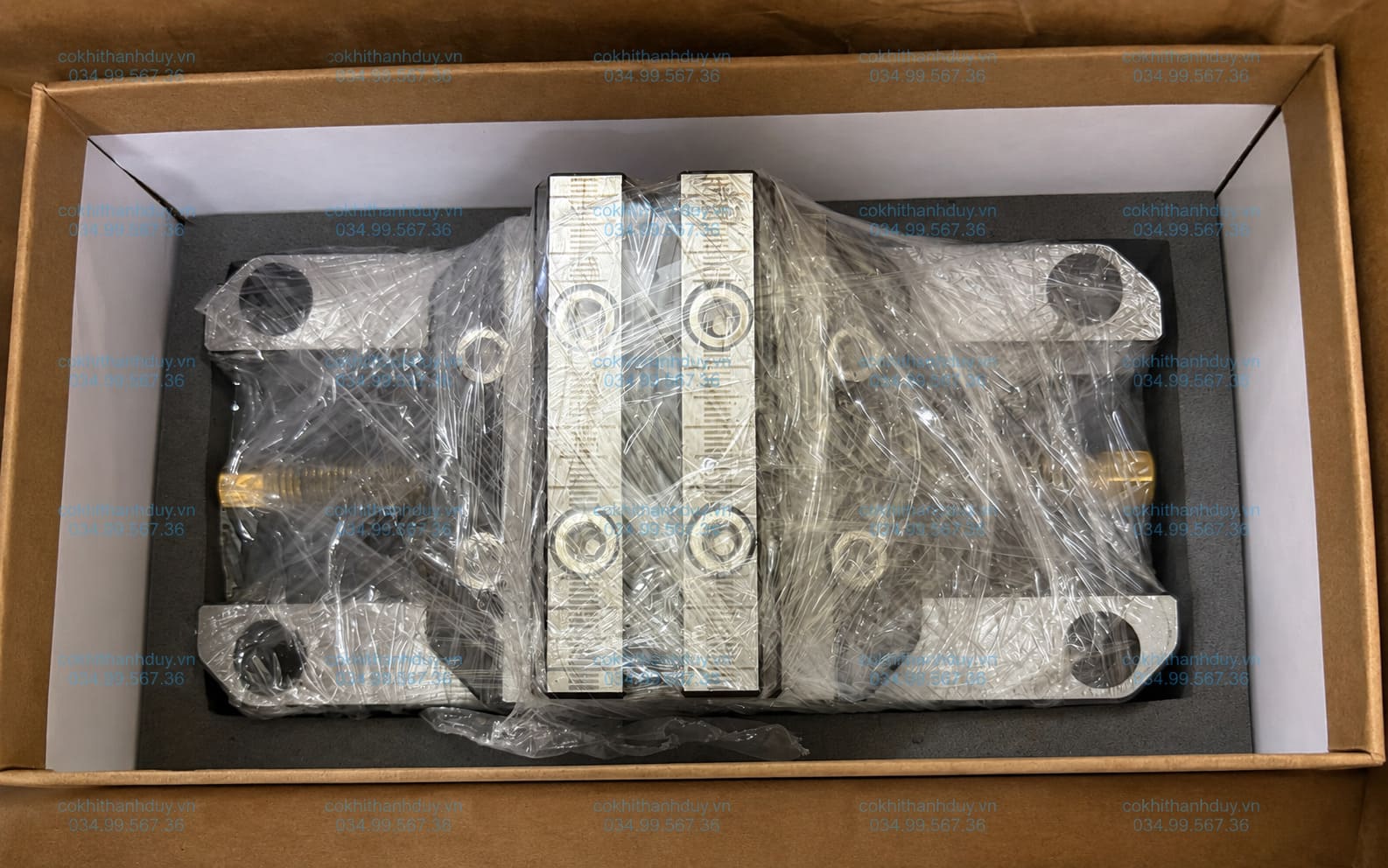

Sản phẩm có kích thước tổng thể 90 × 190 × 52mm, phạm vi kẹp 0–150mm, khối lượng khoảng 4.6kg, độ cứng tổng thể 48 HRC và mô-men xoắn tối đa 90Nm. Hai hàm kẹp dịch chuyển đối xứng giúp phôi được đưa về vùng tâm khi siết, thuận tiện cho những chương trình CNC sử dụng tâm phôi làm chuẩn gia công.

So với DJ-9015S, model DJ-9019S mở rộng thêm đáng kể hành trình kẹp nhưng vẫn giữ bề rộng thân 90mm và chiều cao chỉ 52mm. Đây là lựa chọn đáng chú ý cho xưởng muốn tăng khả năng gá phôi lên tới 150mm mà vẫn duy trì một hệ gá tương đối thấp và gọn.

Vì sao thân thấp 52mm có lợi khi phôi thay đổi chiều cao?

DJ-9019S có chiều cao tổng thể chỉ khoảng 52mm. Khi kết hợp với những block có chiều cao khác nhau, thiết kế thấp giúp người vận hành còn nhiều không gian hơn theo phương Z.

Điều này hỗ trợ:

• Gá được block cao hơn;
• Hạn chế tăng tổng chiều cao hệ gá;
• Dễ sử dụng dao có độ nhô ngắn;
• Giảm nguy cơ bầu dao tiến sát thân ê tô;
• Thuận tiện phay mặt;
• Phù hợp khoan và taro;
• Dễ gia công pocket;
• Hỗ trợ phay tinh các hốc sâu vừa.

Với một máy CNC có hành trình Z hữu hạn, chiều cao của ê tô cũng là thông số đáng quan tâm không kém phạm vi kẹp.

DJ-9019S giúp xử lý phôi thô và phôi tinh trên cùng hệ gá

Phôi đầu vào thường lớn hơn kích thước thành phẩm vì còn lượng dư gia công. Ví dụ block thô có thể rộng 145mm nhưng sau khi phay hai cạnh chỉ còn 135mm.

Khoảng mở lớn của DJ-9019S giúp người vận hành:

• Gá phôi ngay từ kích thước ban đầu;
• Phay tạo mặt chuẩn;
• Tiếp tục sử dụng cùng ê tô khi kích thước phôi giảm;
• Hạn chế đổi bộ gá giữa các giai đoạn;
• Duy trì cách lấy tâm tương đối thống nhất;
• Thuận tiện chuyển từ gia công thô sang tinh;
• Giảm số lượng fixture phải chuẩn bị;
• Đơn giản hóa quy trình đối với block cơ khí.

Đây là một chức năng thực tế với xưởng nhận vật liệu từ khâu cưa hoặc cắt thô trước khi đưa lên CNC.

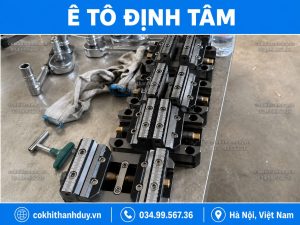

Vì sao DJ-9019S phù hợp để bố trí nhiều trạm trên fixture plate?

Một fixture plate không nhất thiết chỉ lắp các ê tô giống nhau. Xưởng có thể kết hợp nhiều model để tạo thành các trạm khác nhau.

Ví dụ:

• Một ê tô nhỏ dành cho chi tiết phụ;
• Một model 9015 dành cho block vừa;
• DJ-9019S dành cho phôi rộng;
• Một vị trí trống cho đo kiểm hoặc setup.

DJ-9019S có hệ lỗ đáy 4 × M8 – D52, thuận tiện khi xây dựng hệ thống plate theo chuẩn chung.

Việc tiêu chuẩn hóa vị trí gá giúp:

• Dễ thay model;
• Dễ xây dựng layout;
• Thuận tiện phục hồi setup cũ;
• Hạn chế phải chế tạo plate riêng;
• Đơn giản hóa kho phụ kiện;
• Dễ mở rộng số lượng trạm trong tương lai.

DJ-9019S có phù hợp làm trạm gá linh hoạt trên bàn CNC?

Có. Đây là một hướng sử dụng rất phù hợp với model này.

Thay vì dành toàn bộ bàn máy cho các fixture cố định, xưởng có thể giữ một DJ-9019S làm trạm linh hoạt để xử lý những chi tiết phát sinh.

Trạm này có thể phục vụ:

• Job mẫu;
• Chi tiết đơn chiếc;
• Đơn hàng gấp;
• Phôi không vừa các ê tô nhỏ;
• Chi tiết cần chỉnh sửa;
• Sản phẩm thử nghiệm;
• Block cần gia công lại;
• Những mã hàng chưa có fixture riêng.

Khoảng mở 150mm giúp trạm này thích nghi được với nhiều kích thước hơn.

Tại sao khoảng mở lớn không có nghĩa phôi nào dưới 150mm cũng gá giống nhau?

Thông số 0–150mm chỉ cho biết khả năng mở của hai hàm. Khi đánh giá một phôi cụ thể, người vận hành vẫn cần xét:

• Chiều cao phôi;
• Diện tích tiếp xúc với hàm;
• Phần phôi nhô ra ngoài;
• Hướng lực cắt;
• Vị trí dao tác động;
• Vật liệu phôi;
• Độ sâu cắt;
• Hình dạng chi tiết.

Một block 140mm thấp và có hai mặt song song sẽ có điều kiện gá rất khác một chi tiết 140mm nhưng cao, mỏng hoặc có hình dạng bất quy tắc.

Vì vậy, lợi thế của DJ-9019S là dải điều chỉnh rộng, còn phương án gá vẫn cần được lựa chọn theo từng chi tiết.

Mua ê tô định tâm DJ-9019S ở đâu?

Cơ Khí Thanh Duy cung cấp các dòng ê tô định tâm phục vụ máy phay CNC, trung tâm gia công và hệ thống đồ gá module. DJ-9019S phù hợp với xưởng cần một model có dải kẹp rộng để sử dụng cho nhiều kích thước phôi khác nhau.
