Ê Tô Định Tâm DJ-9015S – Tối Ưu Gá Phôi CNC Chính Xác

Ê tô định tâm DJ-9015S là mẫu ê tô cơ khí có thiết kế thân thấp, hướng đến các hệ thống CNC cần phạm vi kẹp tương đối rộng nhưng vẫn muốn hạn chế chiều cao bộ gá. Hai hàm dịch chuyển đối xứng khi siết giúp đưa phôi về vùng tâm, thuận tiện khi xây dựng chương trình gia công lấy tâm chi tiết làm chuẩn.

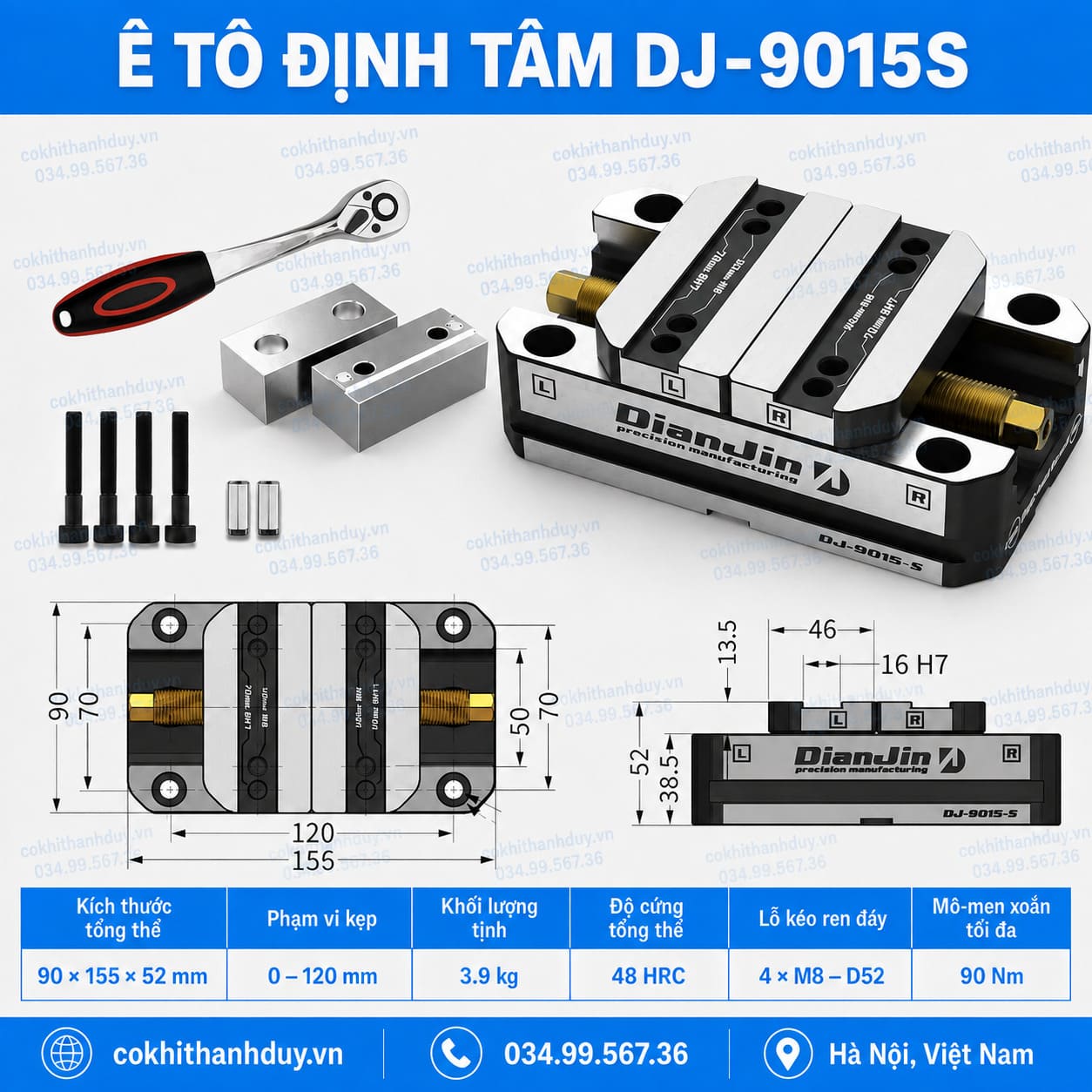

Sản phẩm có kích thước tổng thể 90 × 155 × 52mm, phạm vi kẹp 0–120mm, khối lượng khoảng 3.9kg và mô-men xoắn tối đa 90Nm. So với các dòng 70100 hoặc 80120, DJ-9015S mở rộng khả năng xử lý phôi lớn hơn nhưng vẫn duy trì chiều cao tổng thể khá thấp.

Điểm đáng khai thác của DJ-9015S là sự cân bằng giữa thân gọn – vùng kẹp rộng – mô-men siết cao, phù hợp với block thép, block nhôm, chi tiết khuôn và nhiều dạng phôi cần gia công trên máy phay CNC.

Vì sao chiều cao 52mm là lợi thế đáng chú ý của DJ-9015S?

DJ-9015S có chiều cao tổng thể khoảng 52mm, thấp hơn đáng kể so với phiên bản DJ-9015-CRM cao 71.5mm.

Một bộ gá thấp giúp:

• Giảm tổng chiều cao ê tô + phôi;
• Tăng khoảng trống theo trục Z;
• Thuận tiện sử dụng dao có độ nhô ngắn;
• Giảm nguy cơ bầu dao chạm thân ê tô;
• Dễ gia công chi tiết tương đối cao;
• Phù hợp máy có khoảng làm việc hạn chế;
• Thuận tiện khi lắp thêm plate phía dưới;
• Giúp hệ gá gọn hơn trên bàn máy.

Nếu xưởng chủ yếu gia công block bằng má phẳng, thiết kế thấp của bản S là ưu điểm rất thực tế.

Vì sao bản S phù hợp với phôi có hai mặt kẹp song song?

Cụm hàm của DJ-9015S thiên về bề mặt kẹp phẳng, phù hợp với các phôi đã có hai cạnh đối diện tương đối song song.

Kiểu hàm này đặc biệt thuận tiện khi:

• Gá block đã cắt vuông;
• Gia công phôi nhôm định hình;
• Gá tấm khuôn;
• Phay hai cạnh đối diện;
• Gia công mặt trên của block;
• Khoan và taro trên mặt phẳng;
• Chạy nhiều chi tiết cùng quy cách;
• Cần thao tác gá đơn giản, dễ quan sát.

Nếu đa số phôi của xưởng là block vuông hoặc chữ nhật, bản S thường dễ khai thác hơn các kiểu hàm có biên dạng phức tạp.

Cơ chế định tâm có lợi gì khi thay đổi bề rộng phôi?

Với ê tô một hàm di động, khi bề rộng phôi thay đổi, vị trí tâm chi tiết cũng có thể thay đổi theo hàm chuyển động.

DJ-9015S sử dụng hai hàm dịch chuyển đối xứng, giúp việc quản lý tâm phôi thuận tiện hơn.

Điều này phù hợp khi:

• Một dòng sản phẩm có nhiều bề rộng khác nhau;
• Chương trình được lập theo tâm X–Y;
• Cần chuyển nhanh giữa các biến thể sản phẩm;
• Gia công hai phía đối xứng;
• Phôi thường xuyên xoay 180°;
• Xưởng muốn giảm số cữ riêng;
• Có nhiều mã sản phẩm cùng hình học;
• Cần tiêu chuẩn hóa cách lấy chuẩn.

Đây là lợi thế đáng giá trong các đơn hàng nhiều biến thể nhưng số lượng từng mã không quá lớn.

DJ-9015S và DJ-9015-CRM khác nhau ở đâu?

Nếu chủ yếu gia công block vuông, chữ nhật và muốn tối ưu chiều cao Z, DJ-9015S là lựa chọn hợp lý hơn. Nếu thường xuyên có phôi tròn hoặc hình dạng đặc biệt, DJ-9015-CRM mang lại nhiều phương án gá hơn.

Vì sao DJ-9015S phù hợp với bàn gá module?

Sản phẩm sử dụng hệ lỗ kéo ren đáy 4 × M8 – D52, tương đồng với nhiều model ê tô định tâm cùng dòng.

Điều này tạo thuận lợi khi xưởng đã sử dụng:

• Fixture plate;
• Đế chuyển DJ-170;
• Plate chuẩn M8;
• Hệ thống nhiều ê tô;
• Bàn gá module;
• Vị trí lắp được chuẩn hóa;
• Các bộ gá thay nhanh;
• Hệ thống có nhiều model DJ.

Việc dùng chung một chuẩn lắp giúp giảm số loại plate và phụ kiện phải quản lý trong xưởng.

Mua ê tô định tâm DJ-9015S ở đâu?

Cơ Khí Thanh Duy cung cấp các dòng ê tô định tâm phục vụ máy CNC, máy phay, khuôn mẫu và hệ thống fixture plate. DJ-9015S là lựa chọn đáng chú ý cho xưởng cần một model thân thấp nhưng phạm vi kẹp tới 120mm.
