Ê Tô Định Tâm DJ-70100H – Hàm Cao Chuyên Dụng, Gá Phôi Nhỏ Chắc Hơn

Giới thiệu sản phẩm

Ê tô định tâm DJ-70100H là phiên bản nhỏ gọn được phát triển theo hướng tăng khả năng đỡ và tiếp xúc với phôi nhờ cụm hàm kẹp cao hơn. Sản phẩm đặc biệt phù hợp với các block thép, block nhôm, chi tiết khuôn nhỏ hoặc phôi cần đưa cao khỏi thân ê tô để tạo khoảng làm việc cho dao.

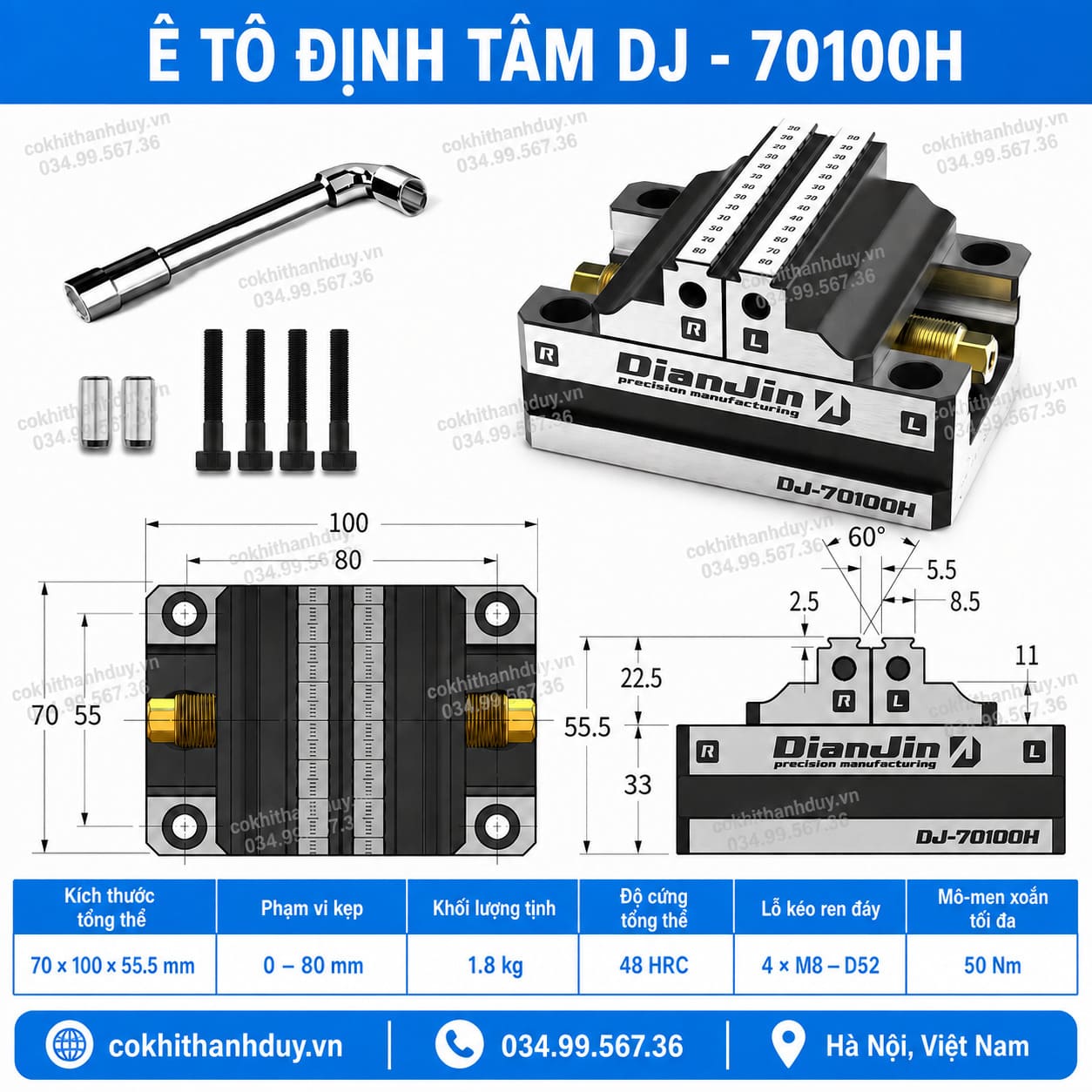

DJ-70100H có kích thước tổng thể 70 × 100 × 55.5mm, phạm vi kẹp 0–80mm và khối lượng chỉ khoảng 1.8kg. Hai hàm dịch chuyển đối xứng hỗ trợ đưa phôi về vùng tâm khi siết, thuận tiện cho những chương trình CNC sử dụng tâm chi tiết làm mốc X–Y.

Sản phẩm có độ cứng tổng thể công bố 48 HRC, mô-men xoắn tối đa 50Nm và hệ lỗ kéo ren đáy 4 × M8 – D52. So với DJ-70100S, phiên bản H hướng nhiều hơn đến khả năng gá phôi cao, tăng vùng tiếp xúc hàm và tạo thế kẹp chắc chắn cho các chi tiết nhỏ nhưng có chiều cao đáng kể.

Điểm khác biệt của DJ-70100H nằm ở đâu?

DJ-70100H vẫn giữ kích thước đáy 70 × 100mm nhỏ gọn nhưng cụm hàm được thiết kế cao và nổi rõ hơn khỏi thân ê tô.

Cấu trúc này mang lại một hướng sử dụng khác:

• Tăng phần hàm tiếp xúc với chi tiết;
• Thuận tiện kẹp block có chiều cao lớn hơn;
• Đưa vùng gia công lên cao khỏi thân ê tô;
• Tạo thêm khoảng thoát cho dao;
• Giảm nguy cơ dụng cụ cắt chạm thân dưới;
• Phù hợp với chi tiết cần gia công sát cạnh;
• Dễ quan sát vùng phôi được giữ;
• Hỗ trợ phôi nhỏ nhưng tương đối cao.

Vì vậy, DJ-70100H không đơn thuần là bản lớn hơn DJ-70100S mà phù hợp với một kiểu phôi và chiến lược gá khác.

Vì sao hàm cao có lợi với block thép và block nhôm nhỏ?

Các block có chiều cao tương đối lớn nhưng bề ngang nhỏ thường khó khai thác tối ưu nếu sử dụng hàm quá thấp. Phần phôi nhô cao làm tăng khoảng cách từ vùng cắt đến điểm kẹp.

Cụm hàm của DJ-70100H hỗ trợ:

• Tăng vùng tiếp xúc theo chiều cao;
• Giữ phần dưới của block tốt hơn;
• Hạn chế cảm giác phôi bị “chênh” trên hàm;
• Hỗ trợ chống xoay;
• Thuận tiện với block vuông nhỏ;
• Phù hợp các chi tiết khuôn dạng khối;
• Tạo thế gá cân đối hơn;
• Hạn chế phải bổ sung má kẹp cao trong một số trường hợp.

Đây là điểm nên khai thác riêng cho model H.

Vì sao bản H phù hợp với phôi có mặt kẹp hẹp?

Một số chi tiết chỉ cho phép kẹp tại phần đáy khá hẹp vì phần phía trên phải để trống hoàn toàn cho gia công.

Hàm nhô cao của DJ-70100H tạo điều kiện để:

• Kẹp tại vùng chân chi tiết;
• Giữ phần gia công phía trên thông thoáng;
• Giảm diện tích bị hàm che khuất;
• Dễ tiếp cận mặt trên và cạnh bên;
• Phù hợp chi tiết dạng cổ;
• Hỗ trợ những block có nhiều bậc;
• Thuận tiện gia công chi tiết khuôn nhỏ;
• Giảm nhu cầu làm đồ gá bao quanh phôi.

Điều quan trọng là phần nằm trong hàm phải đủ chiều sâu để bảo đảm phôi không bị mất ổn định.

Vì sao DJ-70100H phù hợp với máy CNC compact?

Kích thước chỉ 70 × 100 × 55.5mm giúp model này không chiếm nhiều không gian X–Y.

Khi sử dụng trên máy compact, người vận hành có thể:

• Tận dụng hành trình bàn tốt hơn;
• Chừa vùng dao di chuyển;
• Bố trí thêm đồ gá;
• Giảm diện tích chết;
• Dễ đặt gần tâm bàn;
• Hạn chế thân ê tô vượt ra ngoài vùng gá;
• Phù hợp các phôi dưới 80mm;
• Dễ kiểm tra khoảng tránh va chạm.

Chiều cao 55.5mm lớn hơn DJ-70100S một chút, vì vậy nên ưu tiên model này khi lợi ích của hàm cao quan trọng hơn việc tối thiểu hóa chiều cao Z.

Mua ê tô định tâm DJ-70100H ở đâu?

Cơ Khí Thanh Duy cung cấp các dòng ê tô định tâm phục vụ máy CNC, máy phay và hệ thống đồ gá cơ khí. Khách hàng có thể đối chiếu kích thước phôi, kiểu nguyên công, chiều cao cần kẹp và hệ lỗ fixture để lựa chọn model phù hợp.
