Ê Tô Định Tâm DJ-80120S – Gọn Bàn Máy, Tăng Mật Độ Gá CNC

Giới thiệu sản phẩm

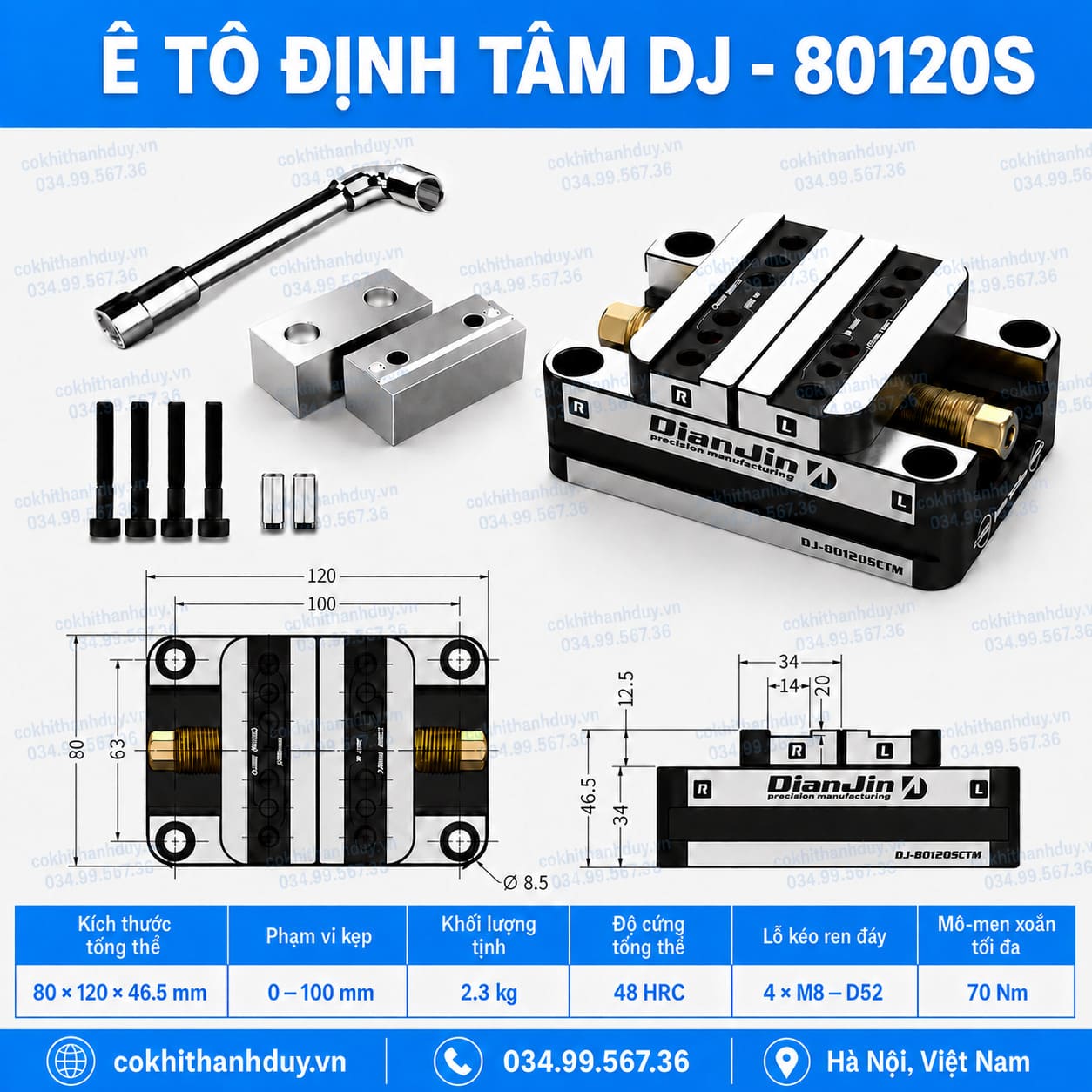

Ê tô định tâm DJ-80120S là mẫu ê tô kích thước nhỏ gọn, hướng đến các hệ thống CNC cần tối ưu diện tích bàn máy nhưng vẫn duy trì cơ chế kẹp phôi về tâm. Với kích thước tổng thể chỉ 80 × 120 × 46.5mm và khối lượng khoảng 2.3kg, sản phẩm đặc biệt thuận tiện khi cần bố trí nhiều vị trí gá trên cùng một bàn máy hoặc fixture plate.

Mặc dù có thân chỉ dài 120mm, DJ-80120S vẫn đạt phạm vi kẹp 0–100mm, tạo tỷ lệ giữa kích thước ê tô và vùng làm việc khá linh hoạt. Mô-men xoắn tối đa công bố 70Nm, độ cứng tổng thể 48 HRC, phù hợp cho các công việc gia công chi tiết nhỏ và trung bình cần định vị theo tâm.

Khác với DJ-1015S thiên về phạm vi kẹp lớn hơn, DJ-80120S nổi bật ở khả năng tiết kiệm diện tích, phù hợp xây dựng bàn gá nhiều phôi, cụm đồ gá module và các hệ thống CNC cần tăng số lượng chi tiết trên mỗi lần setup.

Thân ê tô thấp 46.5mm giúp dao tiếp cận phôi tốt hơn

DJ-80120S có chiều cao tổng thể khoảng 46.5mm, thấp hơn nhiều mẫu ê tô định tâm kích thước lớn hơn.

Thiết kế thấp mang lại lợi thế:

• Giảm chiều cao tổng của hệ thống gá;
• Tăng khoảng trống giữa phôi và đầu trục chính;
• Thuận tiện sử dụng dao có độ nhô ngắn;
• Giảm nguy cơ bầu dao chạm thân ê tô;
• Dễ tiếp cận cạnh bên của chi tiết;
• Phù hợp với máy có hành trình Z hạn chế;
• Thuận tiện khi kết hợp bàn xoay hoặc plate phụ;
• Tạo không gian tốt hơn khi gia công nhiều hướng.

Đây là điểm đáng chú ý với CNC cỡ nhỏ hoặc các hệ thống mà không gian theo phương Z cần được tận dụng tối đa.

Phạm vi kẹp 100mm có đáng chú ý trên một thân dài 120mm?

DJ-80120S có chiều dài tổng thể 120mm nhưng phạm vi kẹp công bố lên tới 100mm. Điều này tạo khả năng xử lý khá đa dạng các chi tiết trong một thân ê tô nhỏ.

Phạm vi này phù hợp với:

• Block nhôm nhỏ;
• Khối thép kích thước vừa;
• Chi tiết khuôn nhỏ;
• Linh kiện máy;
• Phôi hình vuông;
• Phôi hình chữ nhật;
• Chi tiết mẫu;
• Sản phẩm CNC có kích thước thay đổi trong cùng một dòng.

Điểm đáng khai thác là khả năng kẹp tương đối rộng trong một kích thước thân gọn, thay vì chỉ nhìn vào thông số mở tối đa.

Khối lượng 2.3kg mang lại lợi ích gì trong setup hàng ngày?

DJ-80120S chỉ nặng khoảng 2.3kg, nhẹ hơn đáng kể so với nhiều mẫu ê tô định tâm cỡ lớn.

Điều này giúp:

• Tháo lắp thuận tiện hơn;
• Dễ di chuyển giữa các máy;
• Nhanh thay đổi bố cục bàn gá;
• Giảm tải trọng cộng dồn khi lắp nhiều ê tô;
• Thuận tiện lưu trữ;
• Người vận hành dễ thao tác hơn;
• Phù hợp với setup thường xuyên thay đổi;
• Dễ xây dựng bộ đồ gá dự phòng cho từng sản phẩm.

Đối với xưởng chuyên nhận đơn hàng đa dạng, khả năng thay đổi setup nhanh là một giá trị thực tế đáng kể.

Cơ chế kẹp định tâm có lợi gì khi bố trí nhiều vị trí gá?

Khi nhiều ê tô cùng xuất hiện trên một bàn máy, cách quản lý chuẩn của từng vị trí trở nên quan trọng. Với ê tô định tâm, có thể xây dựng hệ tọa độ dựa trên tâm của từng bộ gá.

Cách làm này hỗ trợ:

• Quản lý offset theo từng tâm ê tô;
• Dễ lập trình các vị trí lặp theo ma trận;
• Thuận tiện sao chép chương trình giữa các trạm;
• Hỗ trợ phôi có hình học đối xứng;
• Giảm phụ thuộc vào vị trí của một hàm cố định;
• Dễ xoay phôi 180°;
• Thuận tiện áp dụng cùng một chiến lược gá;
• Tạo bố cục chương trình CNC rõ ràng hơn.

Đây là một lợi thế đáng kể khi sử dụng nhiều DJ-80120S trong cùng một hệ fixture.

Độ cứng tổng thể 48 HRC hỗ trợ khả năng sử dụng lâu dài

Độ cứng tổng thể công bố 48 HRC giúp sản phẩm phù hợp với môi trường xưởng cơ khí, nơi ê tô thường xuyên tiếp xúc với phoi, dầu và quá trình đóng mở lặp lại.

Thông số độ cứng hỗ trợ:

• Hạn chế mài mòn bề mặt;
• Giữ ổn định vùng định vị;
• Tăng khả năng chịu sử dụng thường xuyên;
• Hạn chế dập bề mặt khi thao tác đúng;
• Duy trì kết cấu của thân ê tô;
• Phù hợp setup lặp lại;
• Hỗ trợ tuổi thọ lâu dài;
• Giữ tính ổn định cho hệ thống gá.

Mua ê tô định tâm DJ-1015-CRM ở đâu uy tín?

Cơ Khí Thanh Duy cung cấp ê tô định tâm và các thiết bị gá kẹp phục vụ CNC, máy phay, khuôn mẫu và gia công cơ khí chính xác. Khách hàng được hỗ trợ đối chiếu kích thước phôi, phạm vi kẹp, vị trí lắp và nhu cầu sử dụng trước khi lựa chọn.

Sản phẩm được hỗ trợ giao hàng, xuất hóa đơn và bảo hành theo chính sách áp dụng.
