Ê Tô Khí Nén Thủy Lực DPV WOOARDE 8 Inch – Kẹp Đôi 150×2, Má Kẹp 200 mm

Giới thiệu sản phẩm

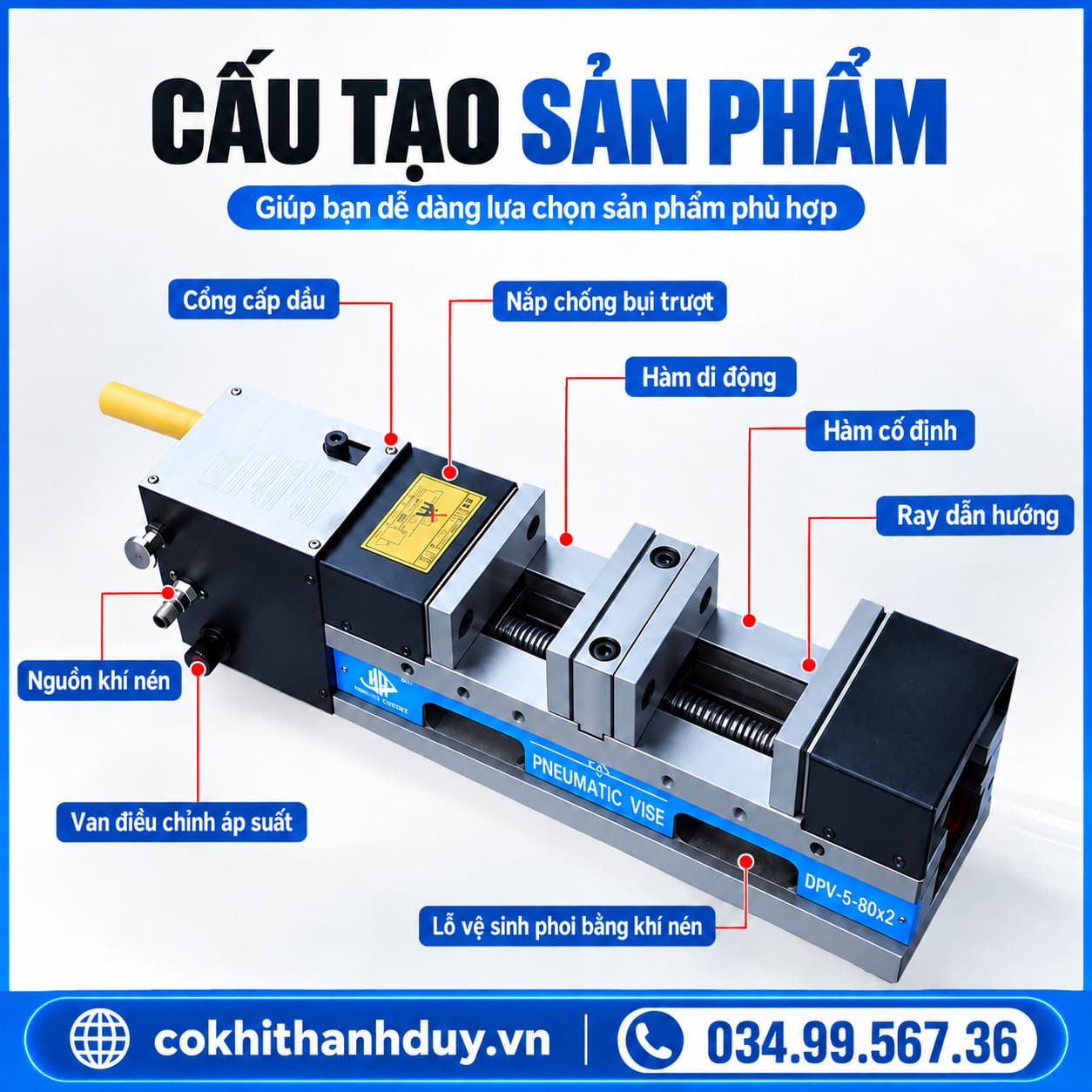

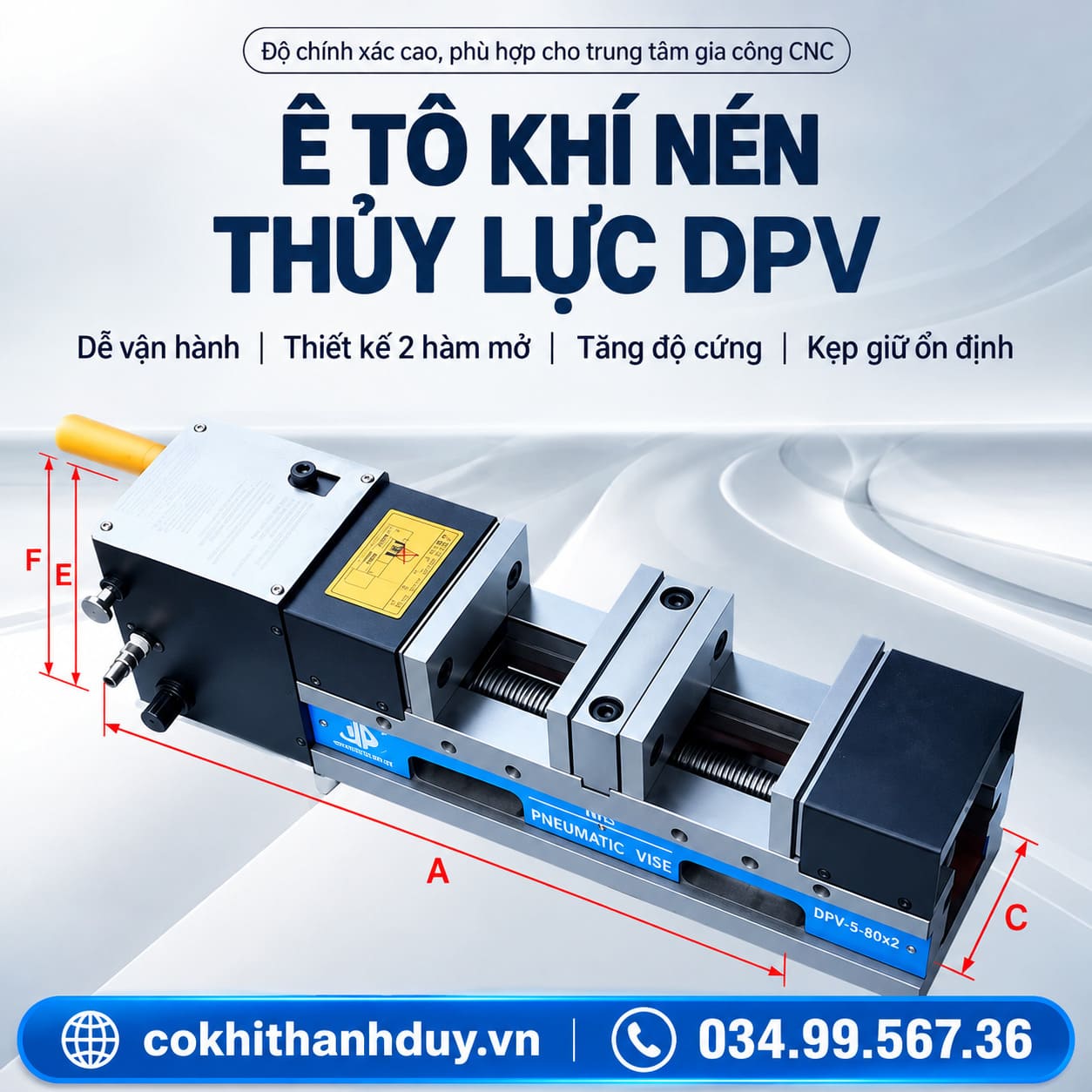

Ê Tô Khí Nén Thủy Lực DPV WOOARDE 8 Inch – Kẹp Đôi 150×2, Má Kẹp 200 mm là dòng ê tô kích thước lớn dành cho máy phay và trung tâm gia công CNC. Sản phẩm có hai vùng kẹp, mỗi vùng mở đến 150 mm, giúp gá đồng thời hai phôi hoặc bố trí nhiều nguyên công trên cùng một lần setup.

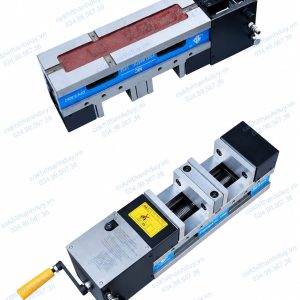

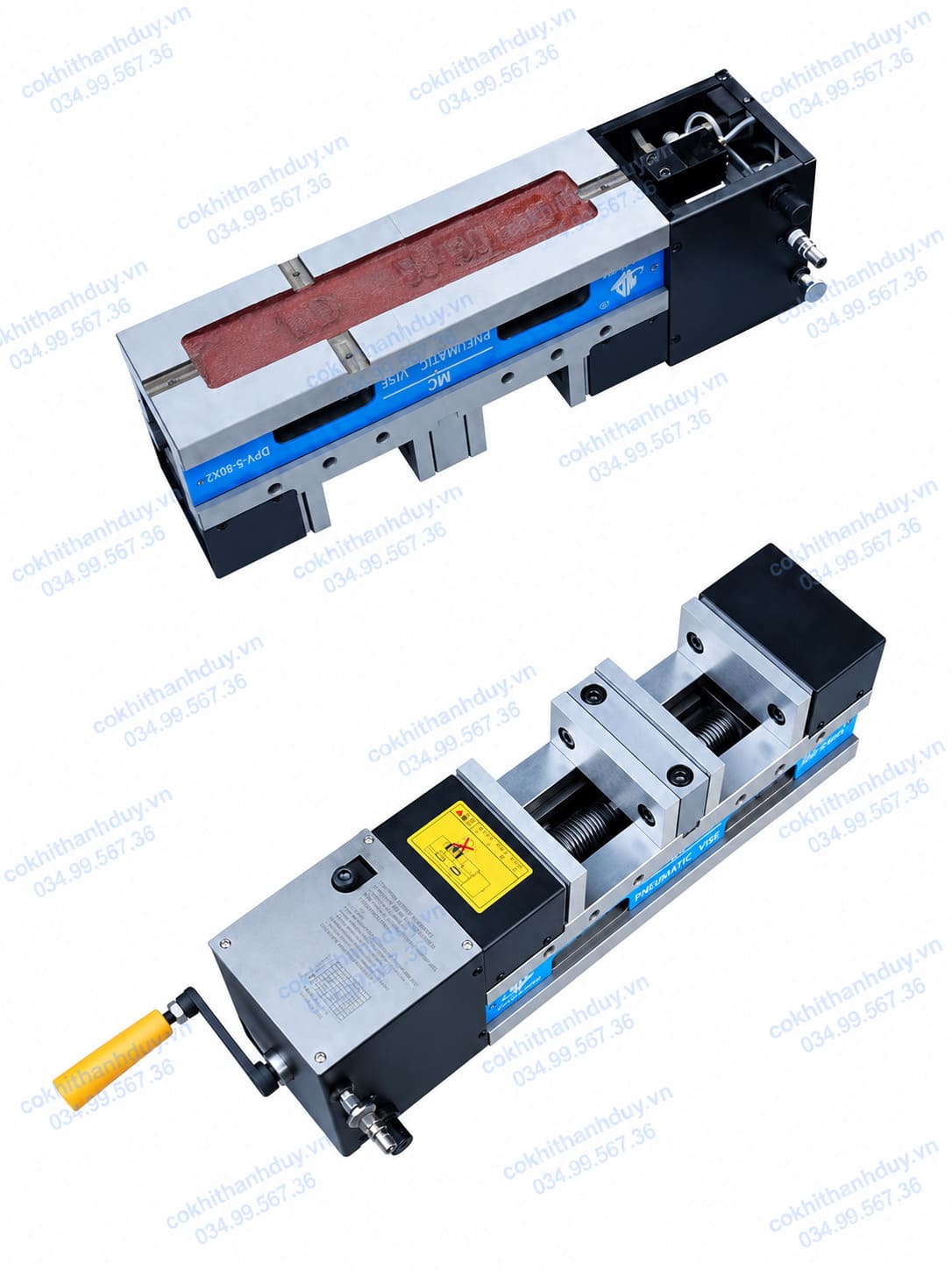

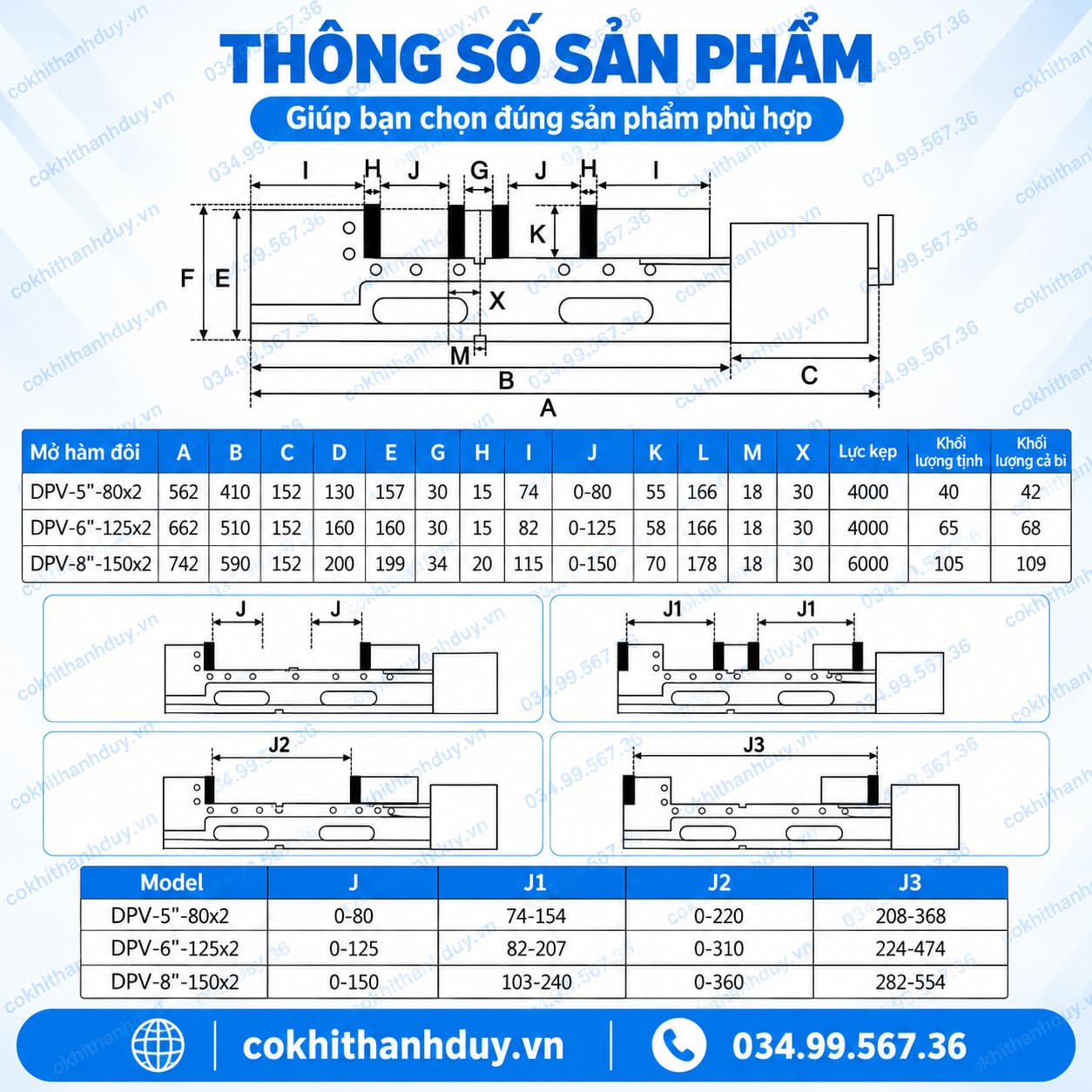

Má kẹp rộng 200 mm, cao 70 mm, tạo vùng tiếp xúc lớn với phôi. Kết cấu này phù hợp cho block, plate, thân chi tiết và các phôi cơ khí có kích thước lớn. Tổng chiều dài ê tô 742 mm, khối lượng 105 kg và độ chính xác được ghi 0.02 mm.

Model 8 inch phù hợp với các hệ máy có bàn làm việc lớn và yêu cầu hệ gá cứng vững. Đặc biệt, ê tô hỗ trợ tốt các công việc có tải cắt đáng kể như phay mặt rộng, phay vai, phay hốc hoặc gia công block nhiều mặt.

Chức năng kỹ thuật

Xây dựng hệ gá cho phôi lớn trên máy CNC

DPV WOOARDE 8 inch phù hợp với các chi tiết có kích thước và khối lượng lớn hơn. Má kẹp rộng 200 mm và cao 70 mm tạo vùng làm việc lớn. Mỗi vị trí có phạm vi mở đến 150 mm.

Với loại phôi này, vấn đề chính không còn là “kẹp được hay không”. Điều quan trọng là phôi có được đặt đúng vị trí chịu lực hay không.

Một setup tốt cần tạo đường truyền lực ngắn. Lực cắt nên được truyền từ phôi xuống má kẹp, thân ê tô và bàn máy theo hướng ổn định.

Nếu đường truyền lực quá dài, phôi dễ rung. Nếu phôi nhô nhiều, mô-men lật sẽ tăng nhanh.

Kiểm soát phần phôi nhô khỏi vùng kẹp

Phôi lớn thường có xu hướng được đặt cao để dao dễ tiếp cận. Đây lại là nguyên nhân làm giảm độ cứng của hệ gá.

Khoảng cách từ điểm cắt đến mép má kẹp càng lớn thì mô-men tác động càng cao.

Vì vậy, nên đặt phôi thấp nhất có thể. Phần cần gia công vẫn phải đủ khoảng hở cho dao.

Khi bắt buộc phải gá cao, nên dùng thêm căn kê hoặc điểm đỡ phụ. Với plate dài, có thể cần hỗ trợ ở đầu tự do.

Không nên chỉ tăng lực kẹp để bù cho độ nhô quá lớn.

Bố trí phôi theo hướng lực cắt

Hướng lực cắt ảnh hưởng trực tiếp đến độ ổn định.

Nếu có thể, nên bố trí nguyên công để lực chính ép phôi về phía má cố định. Đây thường là trạng thái tốt hơn so với việc để lực kéo phôi ra khỏi mặt chuẩn.

Khi phay vai hoặc phay cạnh, cần chú ý hướng chạy dao. Đặc biệt là với block lớn.

Một thay đổi nhỏ về hướng gia công có thể giúp giảm tải cho hệ kẹp. Nó cũng giúp hạn chế rung khi dao vào và thoát khỏi phôi.

Tính cả tải của ê tô trước khi đặt phôi

Model 8 inch có khối lượng khoảng 105 kg theo thông số ảnh.

Đây là con số cần tính ngay từ giai đoạn bố trí máy.

Tổng tải thực tế không chỉ gồm ê tô. Cần cộng thêm:

ê tô + phôi + căn kê + fixture phụ + các phụ kiện gá khác.

Tổng tải phải nằm trong giới hạn cho phép của bàn máy.

Với máy CNC nhỏ, đây có thể là yếu tố quyết định có nên dùng model 8 inch hay không.

Không chỉ kiểm tra tải trọng, còn phải kiểm tra vị trí trọng tâm

Hai hệ gá có cùng tổng khối lượng chưa chắc tạo tải giống nhau cho máy.

Nếu phôi lớn lệch nhiều sang một bên, trọng tâm của toàn bộ cụm gá cũng dịch chuyển.

Điều này có thể làm tăng tải lên ray và vít me theo từng vị trí bàn.

Vì vậy, khi bố trí DPV 8 inch nên ưu tiên đặt cụm gá gần vùng trung tâm bàn máy. Phôi lớn cũng nên được phân bố cân đối nếu điều kiện gia công cho phép.

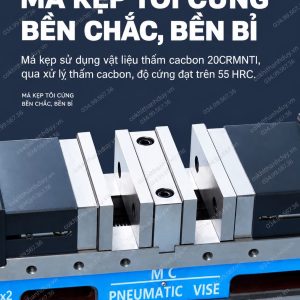

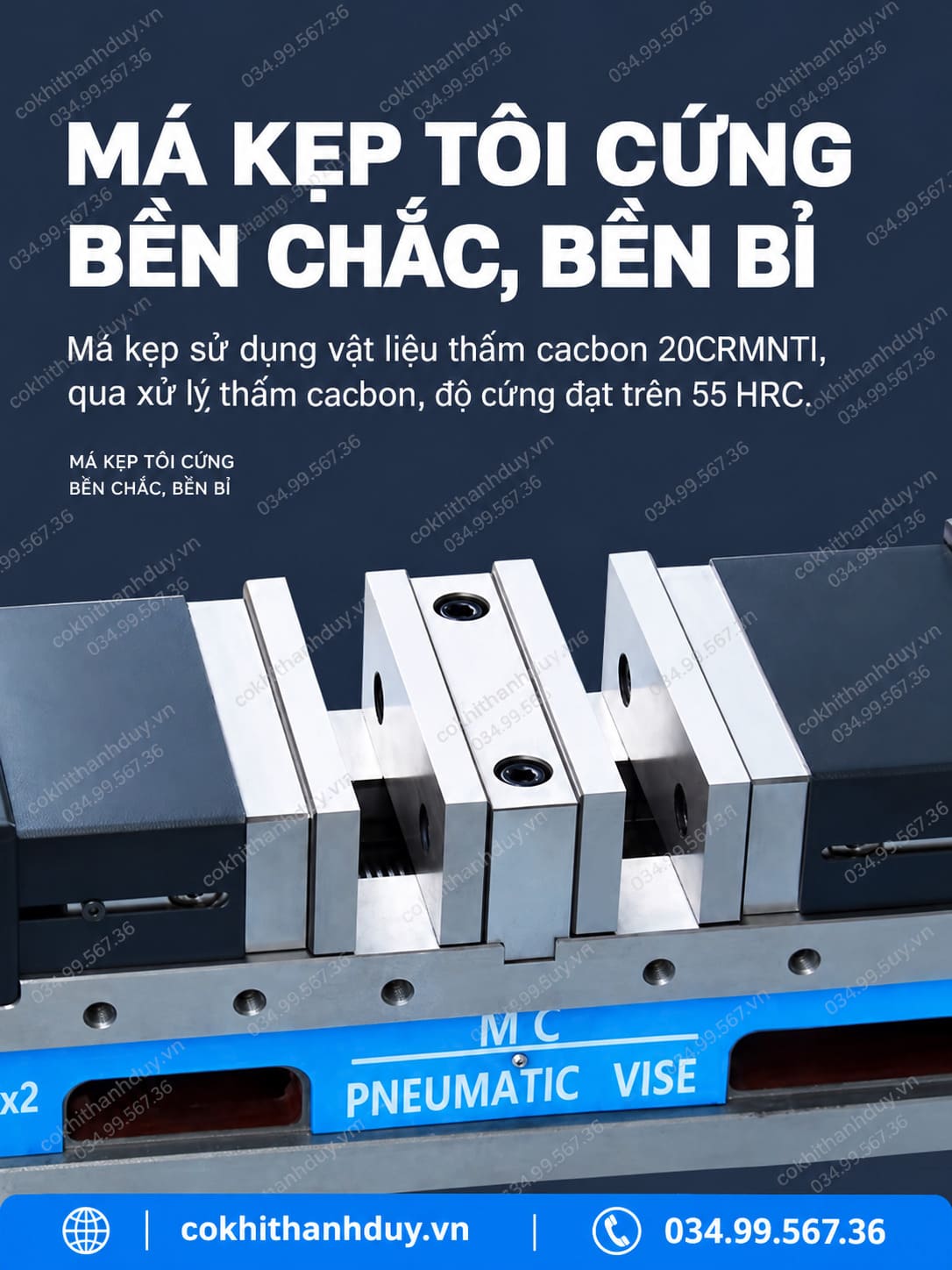

Má 200 mm phù hợp với block có mặt tiếp xúc lớn

Má kẹp rộng 200 mm tạo bề mặt giữ dài hơn.

Điều này hữu ích với block và plate có mặt bên rộng. Lực được truyền qua vùng tiếp xúc lớn hơn.

Tuy nhiên, má rộng không có nghĩa phôi nào cũng tự động ổn định.

Nếu mặt phôi cong hoặc còn ba via, diện tích tiếp xúc thực tế vẫn nhỏ.

Do đó, mặt chuẩn cần được xử lý sạch trước khi kẹp.

Phân biệt kẹp chắc và kẹp quá mức

Phôi lớn thường khiến người vận hành có xu hướng tăng áp suất.

Điều này chưa chắc cần thiết.

Lực quá cao có thể làm biến dạng plate mỏng. Nó cũng tạo tải không cần thiết lên hệ thống.

Mức kẹp nên đủ để chống trượt dưới lực cắt.

Với chi tiết thành mỏng, cần giảm áp suất và tăng diện tích tiếp xúc. Với block đặc, có thể dùng mức kẹp cao hơn.

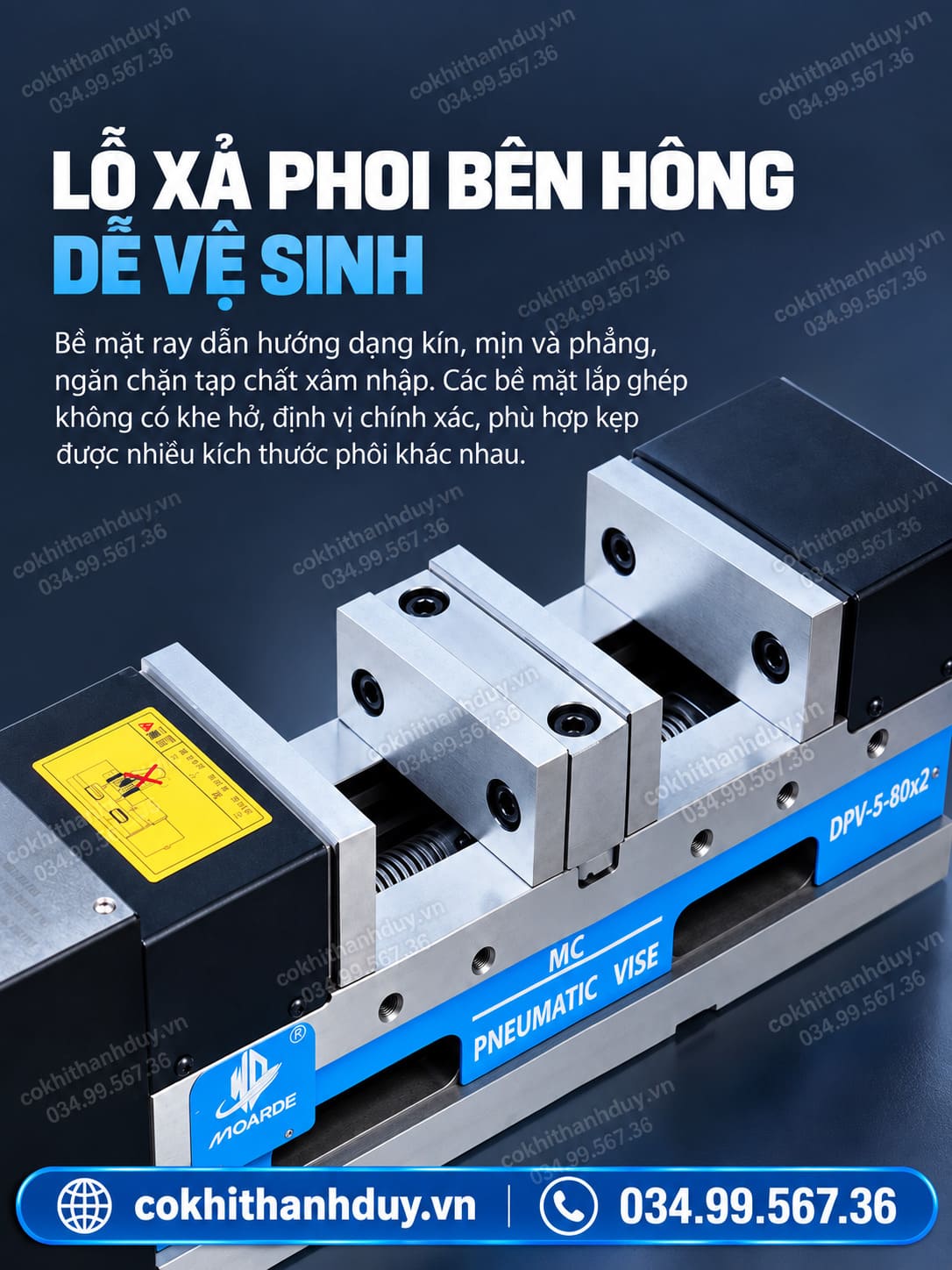

Kiểm soát bề mặt chuẩn trước khi chạy phôi lớn

Sai số nhỏ tại mặt chuẩn có thể tạo sai lệch lớn ở đầu đối diện của phôi.

Điều này đặc biệt rõ với chi tiết dài.

Trước khi kẹp nên kiểm tra:

• phoi dưới đáy;
• ba via;
• vết xước lớn;
• độ phẳng mặt chuẩn;
• mặt tiếp xúc với má cố định.

Khi cần độ chính xác cao, nên rà lại phôi sau khi kẹp.

Phù hợp cho các hệ máy và công việc nào?

DPV 8 inch phù hợp với:

• trung tâm gia công có bàn máy đủ tải;
• phay block cơ khí cỡ lớn;
• plate khuôn;
• thân máy;
• chi tiết dạng hộp;
• gia công thô và bán tinh;
• setup hai vị trí trên bàn CNC.

Giá trị lớn nhất của model này nằm ở khả năng xây dựng một hệ gá cứng vững cho phôi lớn, thay vì chỉ tăng hành trình mở hoặc số lượng phôi.

Mua Ê Tô Khí Nén Thủy Lực DPV WOOARDE 8 Inch ở đâu?

Khách hàng có thể liên hệ Cơ Khí Thanh Duy để được tư vấn lựa chọn model theo kích thước phôi, bàn máy và yêu cầu gia công.
