Khối Chuẩn Granite 630x100x50mm Cấp 000 – Chuẩn Tuyến Dài Cho Kiểm Song Song, Căn Cữ & Rà Hệ Dẫn Hướng

Giới thiệu sản phẩm

Khối kiểm tra vuông góc song song granite 630x100x50mm cấp chính xác 000 là dòng chuẩn đo kiểm dạng thanh dài, phù hợp với các công việc cần tạo đường tham chiếu ổn định trên chiều dài 630mm nhưng không cần sử dụng khối granite dạng tấm lớn.

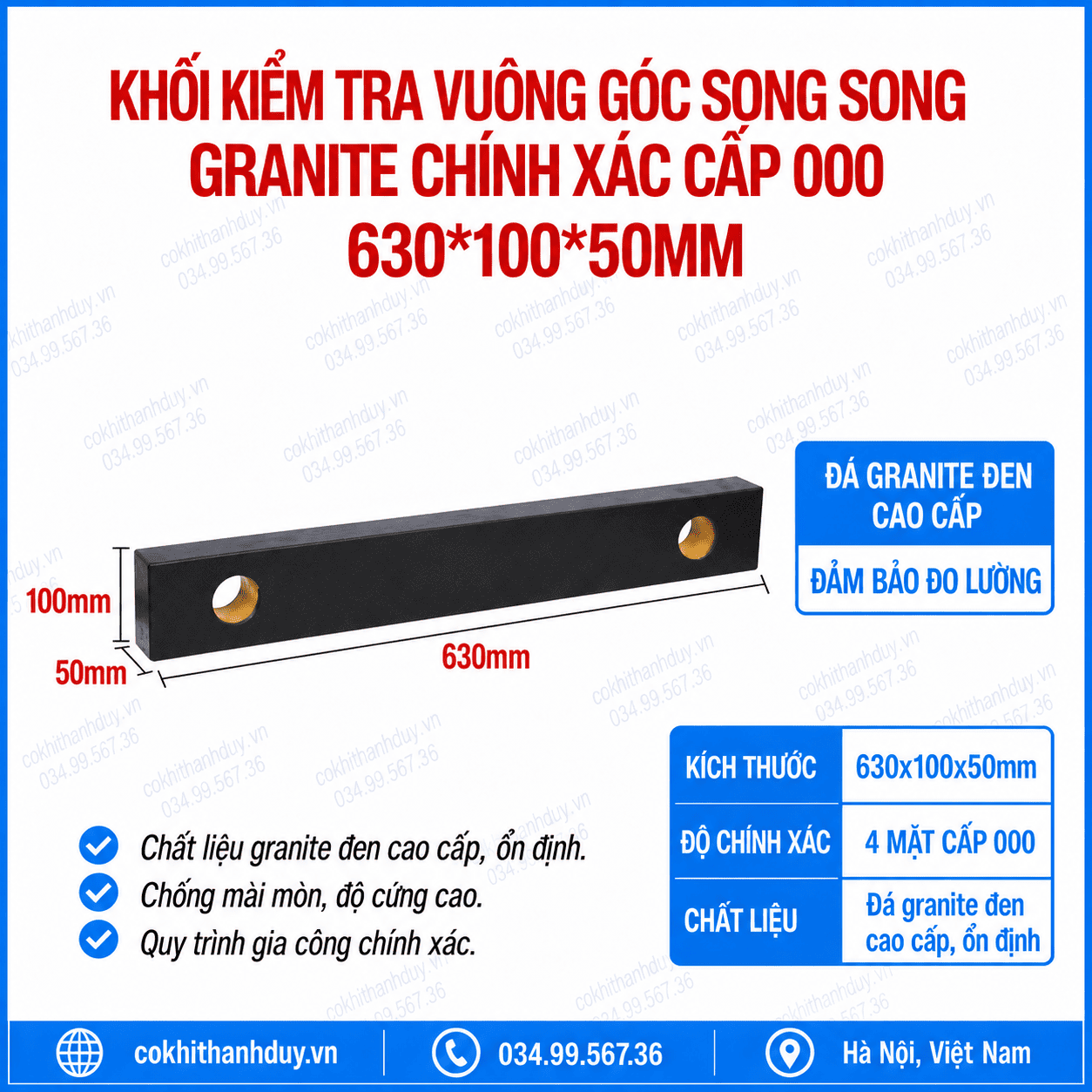

Sản phẩm có kích thước 630 × 100 × 50mm, được chế tạo từ đá granite đen cao cấp, kết cấu dài – hẹp với 2 lỗ xuyên hỗ trợ thao tác. Theo thông tin thể hiện trên sản phẩm, model này có 4 mặt cấp chính xác 000, nhờ đó có thể khai thác linh hoạt hơn trong các phép kiểm liên quan đến độ song song, độ vuông góc tương quan, độ đồng đều của dải gá, cữ dài, cạnh plate và hệ dẫn hướng.

Điểm riêng của kích thước 630mm nằm ở khả năng đóng vai trò như một “chuẩn tuyến”. Thay vì kiểm một điểm hoặc một vùng nhỏ, người dùng có thể đối chiếu đồng thời nhiều vị trí nằm trên cùng một phương, từ đó dễ phát hiện xu hướng lệch kéo dài, sai lệch tích lũy hoặc sự không đồng đều giữa các cữ trong cùng một hệ thống.

630mm tạo lợi thế khi cần kiểm một “chuỗi vị trí” thay vì một bề mặt riêng lẻ

Điểm khác biệt đáng kể của model này là chiều dài 630mm.

Trong nhiều hệ gá, các cữ hoặc block định vị không nằm sát nhau mà trải dài trên một tuyến. Nếu kiểm bằng khối ngắn, người vận hành phải dịch chuyển chuẩn nhiều lần, dễ làm thay đổi điều kiện đo.

Với thanh granite 630mm, có thể kiểm liên tiếp:

• Cữ đầu;
• Cữ giữa;
• Cữ cuối;
• Các điểm trung gian;
• Toàn bộ dải lắp.

Nhờ đó, kỹ thuật viên dễ phát hiện vị trí nào đang lệch khỏi phần còn lại.

Dùng để kiểm “độ nối tuyến” giữa hai hoặc nhiều đoạn ray

Trong các cụm cơ khí, ray hoặc dải dẫn hướng đôi khi được chia thành nhiều đoạn.

Một vấn đề thường gặp là từng đoạn riêng lẻ có thể đúng, nhưng tại vị trí nối lại xuất hiện:

• Bậc;
• Lệch phương;
• Thay đổi hướng;
• Không đồng đều.

Với chiều dài 630mm, thanh chuẩn có thể bắc qua vùng giao giữa hai đoạn để hỗ trợ đánh giá:

• Hai đoạn có cùng phương không;
• Chỗ nối có xuất hiện sai lệch không;
• Một đoạn có bị xoay tương đối so với đoạn còn lại không.

Đây là chức năng rất phù hợp cho kiểm tra ray dẫn hướng, thanh dẫn và mặt lắp ghép dài.

Kiểm song song theo phương “đầu – giữa – cuối” rõ ràng hơn

Một cạnh dài có thể đúng ở đầu nhưng không giữ đúng tới cuối.

Do đó, thay vì kiểm một vị trí, có thể chia chiều dài thành:

Nếu số đo thay đổi đều từ đầu tới cuối, có thể tồn tại xu hướng nghiêng hoặc không song song.

Nếu chỉ một khu vực thay đổi, cần kiểm thêm sai lệch cục bộ.

Nhờ chiều dài 630mm, kết quả có tính đại diện tốt hơn cho toàn tuyến làm việc.

4 mặt cấp 000 giúp model này linh hoạt hơn khi cần đổi tư thế kiểm

Theo thông tin trên sản phẩm, model có 4 mặt cấp chính xác 000.

Điều này cho phép người sử dụng thay đổi cách bố trí tùy từng bài toán:

• Đặt nằm để kiểm tuyến ngang;
• Dựng cạnh để tạo chuẩn cao 100mm;
• Đảo mặt khi không gian thao tác bị giới hạn;
• Chọn mặt phù hợp với hướng tiếp xúc của đồng hồ so.

Đây là khác biệt đáng chú ý so với những thanh chuẩn chỉ có một hoặc hai bề mặt tham chiếu chính.

Với xưởng có nhiều loại fixture khác nhau, tính linh hoạt này giúp một sản phẩm phục vụ được nhiều setup hơn.

Kích thước 100mm chiều cao phù hợp cho kiểm tra cữ và block thấp

Không phải mọi bài toán đều cần chuẩn cao 300–600mm.

Rất nhiều chi tiết trong đồ gá chỉ có chiều cao vừa phải, chẳng hạn:

• Cữ bên;
• Thanh chặn;
• Block tỳ;
• Plate cạnh;
• Thanh dẫn;
• Gối nhỏ.

Chiều cao 100mm giúp khối đủ vùng làm việc để kiểm những chi tiết này mà vẫn giữ kết cấu gọn.

Vì vậy, model 630×100 phù hợp hơn các khối vuông lớn trong những setup dài nhưng không cần chiều cao lớn.

Phù hợp để kiểm tra thanh định vị trước khi lắp cố định

Các thanh định vị dài thường khó sửa sau khi đã:

• Bắt bulông;
• Đóng chốt;
• Lắp vào fixture;
• Căn theo cả hệ thống.

Vì vậy, kiểm trước khi lắp là bước hợp lý hơn.

Khối granite 630mm có thể hỗ trợ xác nhận:

• Hai cạnh có cùng phương;
• Mặt làm việc có ổn định dọc chiều dài;
• Thanh có phù hợp để dùng làm cữ chuẩn hay không.

Điều này giúp hạn chế việc phải tháo cả cụm chỉ vì một thanh định vị chưa đạt.

Chiều dài 630mm phù hợp với các chi tiết vượt giới hạn của model 500mm

So với model 500x100x50mm, bản 630mm có thêm 130mm vùng tham chiếu.

Phần tăng này đặc biệt hữu ích khi:

• Hai điểm cần so nằm cách nhau trên 500mm;
• Fixture có nhiều trạm hơn;
• Plate dài hơn;
• Cần rà qua cả vùng nối;
• Muốn giảm số lần dịch chuyển chuẩn.

Điều quan trọng không phải “dài hơn thì luôn tốt hơn”, mà là chọn chiều dài đủ để bao phủ được vùng kiểm tra thực tế.

Granite đen phù hợp với một chuẩn sử dụng lặp lại trong QC

Theo thông tin trên sản phẩm, khối được làm từ đá granite đen cao cấp, có các đặc tính:

• Ổn định;
• Độ cứng cao;
• Chống mài mòn;
• Phù hợp đo kiểm chính xác.

Với một chuẩn tuyến thường xuyên được sử dụng để rà nhiều vị trí, khả năng duy trì bề mặt làm việc ổn định là yếu tố rất quan trọng.

Trong sử dụng nên:

• Lau sạch trước và sau khi kiểm;
• Tránh va cạnh;
• Không để phoi dưới mặt chuẩn;
• Không dùng làm thanh kê cho gia công.

Khối granite 630x100x50mm cấp 000 đặc biệt phù hợp khi nhu cầu thực tế của xưởng là kiểm một tuyến dài, thay vì kiểm một vùng bề mặt rộng.

Sản phẩm đáng cân nhắc nếu thường xuyên gặp:

• Cữ bố trí theo hàng;
• Ray hoặc dải dẫn hướng;
• Plate dài;
• Thanh định vị;
• Fixture nhiều vị trí;
• Hai điểm cần đối chiếu cách nhau trên 500mm.

Điểm mạnh riêng của model này là sự kết hợp:

chiều dài 630mm + thân hẹp 100mm + dày 50mm + 4 mặt cấp 000 theo thông tin sản phẩm.

Nếu model 500mm thiên về các tuyến vừa, thì 630mm là lựa chọn hợp lý khi xưởng cần thêm độ phủ mà vẫn muốn giữ một chuẩn gọn, dễ bố trí hơn khối vuông cỡ lớn.
