Khối Kiểm Tra Vuông Góc Song Song Granite 300x200x50mm – Cấp 000, Chuẩn 6 Mặt Cho Kiểm Tra Cơ Khí Chính Xác

Giới thiệu sản phẩm

Khối kiểm tra vuông góc song song granite 300x200x50mm là dụng cụ kiểm tra cơ khí chính xác dùng để tạo mặt chuẩn tham chiếu trong quá trình kiểm tra độ vuông góc, độ song song, độ phẳng tương đối và vị trí hình học của chi tiết.

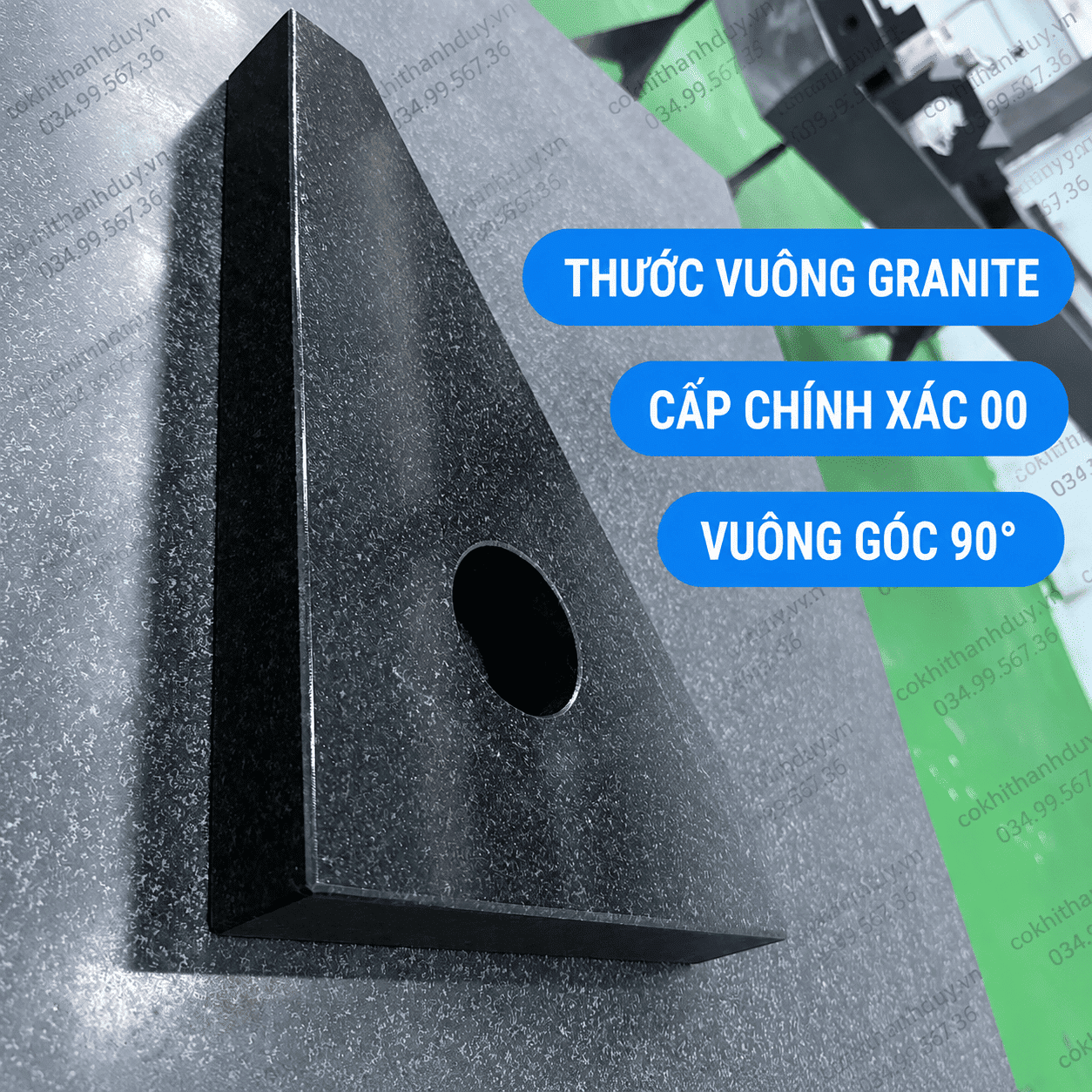

Sản phẩm được chế tạo từ đá granite đen, kích thước 300 × 200 × 50mm, với 6 mặt cấp chính xác 000 theo thông tin sản phẩm. Thiết kế dạng tam giác có lỗ thao tác ở giữa giúp khối có kết cấu gọn, thuận tiện khi đặt, xoay hoặc thay đổi tư thế kiểm tra.

Điểm đáng chú ý của sản phẩm không chỉ nằm ở độ chính xác của từng bề mặt. Khi sử dụng đúng phương pháp, một khối granite chuẩn có thể trở thành “chuẩn trung gian” giữa bàn máp, dụng cụ đo và chi tiết cần kiểm tra, giúp kỹ thuật viên xây dựng quy trình kiểm tra rõ ràng và có tính lặp lại cao hơn.

1. Giá trị lớn nhất của khối granite không nằm ở “đo”, mà ở việc tạo chuẩn

Khối kiểm tra này không trực tiếp hiển thị một con số như thước cặp hay panme.

Vai trò quan trọng hơn là cung cấp một bề mặt chuẩn để so sánh.

Có thể hình dung chuỗi kiểm tra:

Bàn máp → khối granite chuẩn → chi tiết → đồng hồ so/dụng cụ đo

Khối granite nằm ở giữa, giúp người kiểm tra dựng được phương chuẩn theo yêu cầu.

Ví dụ, khi đặt một mặt của khối lên bàn máp, mặt đứng của khối có thể được sử dụng làm chuẩn tham chiếu để kiểm tra một cạnh hoặc một mặt của chi tiết có vuông với mặt đáy hay không.

Đây chính là điểm khiến sản phẩm hữu ích trong:

• Phòng QC;
• Phòng đo lường;
• Xưởng khuôn;
• Xưởng CNC;
• Bộ phận kiểm tra đồ gá;
• Khu vực nghiệm thu chi tiết sau gia công.

2. Sáu mặt cấp 000 giúp một khối tạo ra nhiều tư thế kiểm tra

Điểm đáng khai thác của sản phẩm là 6 mặt được công bố cấp 000.

Điều này giúp kỹ thuật viên không bị phụ thuộc vào một tư thế duy nhất.

Tùy nội dung kiểm tra, có thể:

• Đặt khối theo mặt đáy;
• Xoay khối sang mặt bên;
• Đảo hướng kiểm tra;
• Chọn mặt chuẩn phù hợp với kích thước chi tiết;
• Thay đổi chiều tiếp xúc với đồng hồ so.

Nói cách khác:

1 khối → nhiều mặt chuẩn → nhiều phương án setup kiểm tra.

Đây là lợi thế đáng kể khi phòng QC phải kiểm tra nhiều loại chi tiết khác nhau nhưng muốn hạn chế số lượng dụng cụ chuẩn phải chuẩn bị.

3. Khối 300mm tạo lợi thế khi kiểm tra theo chiều cao

Chiều cao 300mm giúp sản phẩm phù hợp với nhiều chi tiết có chiều kiểm tra tương đối lớn.

Khi rà một mặt theo chiều cao, khoảng hành trình kiểm tra dài hơn cho phép kỹ thuật viên quan sát rõ hơn xu hướng sai lệch.

Ví dụ:

• Một chi tiết chỉ lệch rất ít trên 50mm;
• Nhưng khi kéo dài tới 250–300mm, sai lệch tổng có thể biểu hiện rõ hơn.

Vì vậy, chiều cao 300mm không chỉ là kích thước vật lý mà còn tạo ra chiều dài tham chiếu hữu ích cho quá trình rà kiểm.

4. Khối granite 300x200x50mm phù hợp với kiểu đơn vị nào?

Sản phẩm đáng cân nhắc với:

• Xưởng phay CNC;
• Xưởng mài phẳng;
• Xưởng khuôn mẫu;
• Phòng QC;
• Phòng đo lường;
• Đơn vị chế tạo đồ gá;
• Nhà máy gia công chính xác;
• Bộ phận kiểm tra đầu vào;
• Bộ phận nghiệm thu sản phẩm;
• Trường hoặc trung tâm đào tạo đo lường cơ khí.

Đặc biệt phù hợp với đơn vị thường xuyên phải kiểm tra mối quan hệ hình học giữa nhiều mặt của chi tiết.

5. Từ kích thước đúng đến “hình học đúng” là hai câu chuyện khác nhau

Một chi tiết có thể đạt đúng:

• Chiều dài;
• Chiều rộng;
• Chiều cao;

nhưng vẫn có thể gặp vấn đề:

• Hai mặt không vuông;
• Hai mặt không song song;
• Mặt chuẩn bị nghiêng;
• Đồ gá bị lệch;
• Block bị sai hình học.

Đây chính là lý do các xưởng cơ khí chính xác không thể chỉ dựa vào thước cặp và panme.

Kích thước đúng chưa chắc hình học đã đúng.

Khối kiểm tra vuông góc song song giúp bổ sung lớp kiểm soát này trong quy trình QC.

6. Vì sao granite phù hợp với môi trường kiểm tra cơ khí?

Theo thông tin sản phẩm, khối sử dụng đá granite đen cao cấp, có đặc tính ổn định, độ cứng cao và khả năng chống mài mòn.

Đối với dụng cụ kiểm tra, đây là những đặc tính hữu ích vì bề mặt chuẩn thường xuyên phải:

• Tiếp xúc với bàn máp;
• Tiếp xúc với chi tiết;
• Được sử dụng nhiều lần;
• Duy trì trạng thái bề mặt ổn định.

Granite cũng không gặp hiện tượng gỉ bề mặt như các dụng cụ thép thông thường, giúp thuận tiện hơn trong môi trường đo kiểm nếu được vệ sinh và bảo quản đúng cách.

Mua khối kiểm tra granite 300x200x50mm ở đâu?

Cơ Khí Thanh Duy cung cấp các loại khối kiểm tra granite , bàn map, bàn từ, ê tô cơ khí, ê tô thủy lực và thiết bị gá kẹp phục vụ máy phay, CNC, khuôn mẫu và chế tạo máy.

Khối kiểm tra vuông góc song song granite 300x200x50mm đáng đầu tư khi xưởng đã chuyển từ nhu cầu “đo kích thước” sang nhu cầu “kiểm soát hình học”.

Điểm đáng giá của sản phẩm là tổ hợp:

Kích thước 300 × 200 × 50mm + granite đen + 6 mặt cấp 000 theo thông tin sản phẩm.

Sản phẩm đặc biệt phù hợp khi doanh nghiệp muốn xây dựng:

Bàn máp → chuẩn granite → đồng hồ so → quy trình kiểm tra thống nhất.

Thay vì chỉ phát hiện một chi tiết “đúng bao nhiêu mm”, khối chuẩn giúp kỹ thuật viên trả lời thêm câu hỏi quan trọng:

Các mặt của chi tiết có thực sự vuông, song song và nằm đúng quan hệ hình học với nhau hay không?

Đây chính là bước nâng cấp đáng giá đối với xưởng CNC, khuôn mẫu và bộ phận QC đang hướng tới kiểm soát chất lượng bài bản hơn.
