Khối Kiểm Tra Chuẩn Vuông Góc Song Song Granite 500x300x50mm Cấp 000 – Rà Dài 500mm, Truy Tìm Sai Số Hình Học

Giới thiệu sản phẩm

Khối chuẩn vuông góc – song song granite 500x300x50mm là dụng cụ tham chiếu hình học dùng trong kiểm tra cơ khí chính xác. Sản phẩm phù hợp với phòng QC, phòng đo, xưởng CNC, xưởng khuôn mẫu và các đơn vị cần đánh giá mối quan hệ giữa các bề mặt thay vì chỉ kiểm tra riêng chiều dài, chiều rộng hay chiều cao.

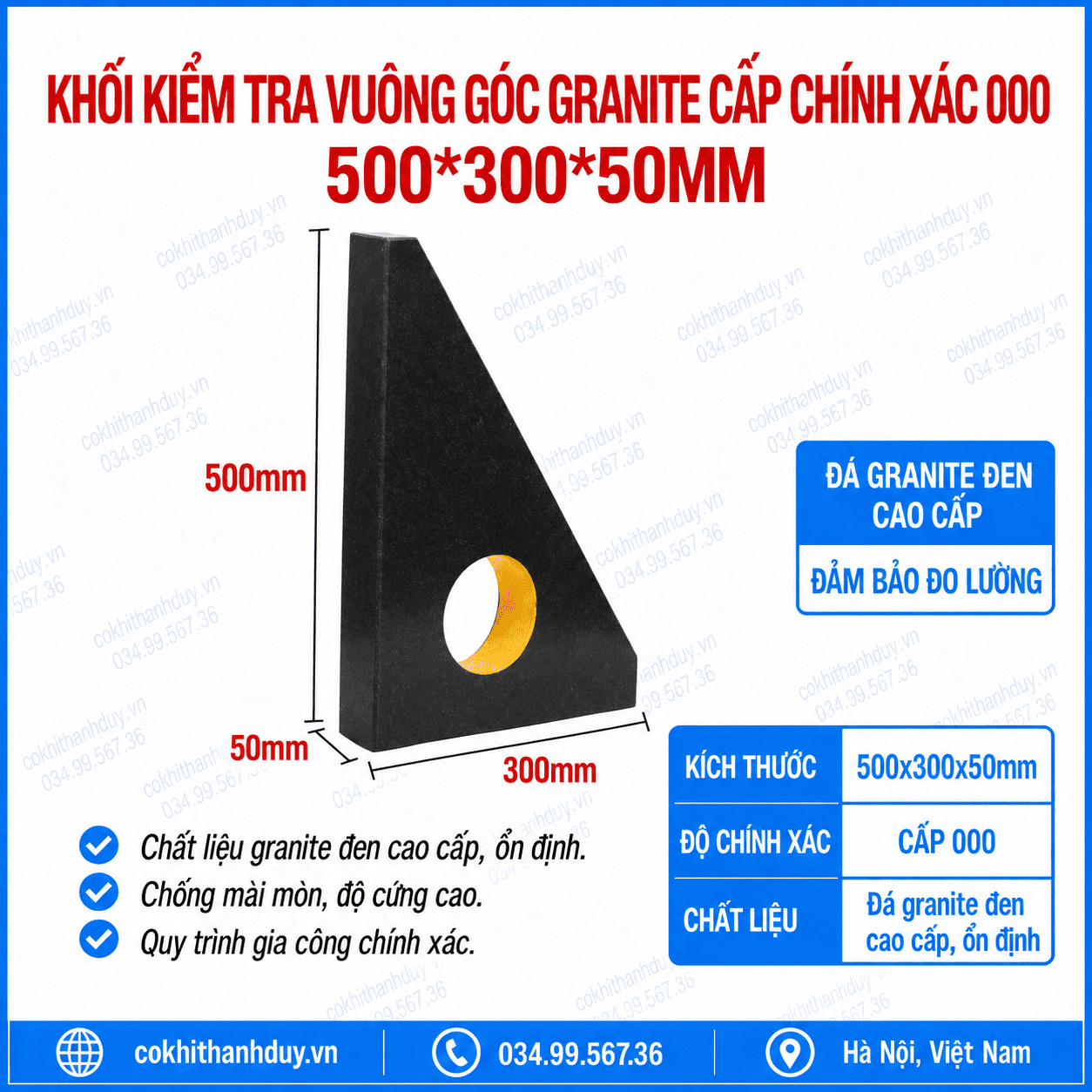

Khối có kích thước 500 × 300 × 50mm, sử dụng đá granite đen, với 6 mặt cấp chính xác 000 theo thông tin sản phẩm. Chiều cao chuẩn lên tới 500mm tạo lợi thế khi kiểm tra block cao, plate dựng đứng, đồ gá, tấm khuôn hoặc các chi tiết cần rà sai lệch trên một hành trình dài.

Ở model này, giá trị quan trọng không chỉ là “kiểm tra vuông góc”. Khối granite có thể được sử dụng như một chuẩn đối chứng độc lập để kỹ thuật viên xác định lỗi đang đến từ chi tiết, đồ gá hay quá trình setup. Đây là hướng khai thác khác biệt và thực tế hơn đối với các xưởng đang muốn nâng cấp hệ thống kiểm soát chất lượng.

Không chỉ kiểm tra “đúng hay sai” – khối granite giúp tìm xem sai ở đâu

Một phép đo thông thường có thể cho biết:

• Chiều cao đúng;
• Chiều rộng đúng;
• Khoảng cách đúng.

Nhưng một chi tiết vẫn có thể lắp không khớp nếu:

• Mặt đứng bị nghiêng;
• Hai mặt không song song;
• Mặt chuẩn bị xoắn;
• Fixture bị lệch;
• Sai số tăng dần theo chiều cao.

Khối granite 500mm giúp chuyển quá trình kiểm tra từ:

“Chi tiết có đạt không?”

sang: “Sai lệch bắt đầu ở vị trí nào và phát triển theo hướng nào?”

Đây là cách tiếp cận phù hợp với QC cơ khí chính xác.

Chiều cao 500mm tạo ra một “thước đo xu hướng” cho bề mặt

Điểm nổi bật nhất của model này là chiều cao chuẩn 500mm.

Thay vì chỉ kiểm tra một đoạn ngắn, kỹ thuật viên có thể rà bề mặt theo nhiều cao độ:

• 50mm;
• 150mm;
• 250mm;
• 350mm;
• 450mm.

Nếu kim đồng hồ so tăng dần theo một hướng, có thể nhận thấy xu hướng nghiêng.

Nếu chỉ một vùng biến thiên mạnh, có thể nghi ngờ sai lệch cục bộ.

Nếu hai vùng cho kết quả khác nhau, có thể cần kiểm tra thêm hiện tượng xoắn hoặc biến dạng.

Nhờ đó, khối 500mm không chỉ tạo một mặt chuẩn mà còn giúp quan sát hình thái sai số trên chiều dài lớn.

Khối granite có thể dùng để kiểm tra ngược chính đồ gá trước khi nghi ngờ máy

Trong thực tế, khi chi tiết gia công bị sai, người vận hành thường nghĩ ngay tới:

• Máy CNC;
• Dao;
• Chương trình.

Nhưng nguyên nhân có thể nằm ở fixture.

Khối chuẩn granite có thể dùng để rà:

• Mặt đứng đồ gá;
• Cữ chặn;
• Plate gá;
• Mặt tựa;
• Ê tô sau căn chỉnh;
• Thành định vị.

Nếu fixture đã sai từ đầu, việc tiếp tục chỉnh chương trình sẽ không giải quyết tận gốc. Do đó, khối granite có thể trở thành một công cụ truy nguyên sai số, giúp kỹ thuật viên tách rõ: lỗi từ máy – lỗi từ đồ gá – lỗi từ chi tiết.

Kiểm tra First Piece theo hướng “xác nhận cả hình học”, không chỉ kích thước

Với chi tiết đầu tiên của một lô hàng, nhiều xưởng chỉ kiểm:

• Dài;
• Rộng;
• Cao;
• Lỗ.

Nhưng với sản phẩm cơ khí chính xác, nên kiểm thêm:

• Vuông góc;
• Song song;
• Xu hướng nghiêng;
• Quan hệ giữa các chuẩn.

Một quy trình tốt có thể là: First Piece → kiểm kích thước → kiểm hình học → xác nhận setup → chạy hàng loạt.

Nếu phát hiện bất thường ngay ở chi tiết đầu tiên, xưởng có thể điều chỉnh trước khi lỗi được nhân lên thành 20, 50 hoặc 100 sản phẩm.

Có thể dùng để theo dõi biến dạng giữa các công đoạn

Một chi tiết lớn đôi khi thay đổi trạng thái sau:

• Phay thô;
• Giải phóng lượng dư;
• Mài;
• Xử lý nhiệt;
• Gia công lại.

Nếu cùng một phương pháp kiểm tra được sử dụng trước và sau từng công đoạn, kỹ thuật viên có thể so sánh: Trước gia công → sau gia công → sau hoàn thiện để theo dõi sự thay đổi hình học.

Khối granite vì vậy có thể tham gia vào theo dõi quá trình, không chỉ nghiệm thu cuối.

6 mặt cấp 000 giúp đổi hướng kiểm tra nhanh hơn

Theo thông tin sản phẩm, khối có 6 mặt cấp chính xác 000.

Điều này cho phép linh hoạt hơn khi:

• Đổi mặt đặt;
• Đổi mặt dựng;
• Thay hướng tiếp cận đồng hồ;
• Kiểm tra chi tiết theo phương khác.

Một khối có nhiều mặt chuẩn giúp giảm tình trạng phải dùng nhiều dụng cụ riêng cho từng bố cục.

Đặc biệt hữu ích với phòng QC có nhiều loại sản phẩm khác nhau trong ngày.
