Bàn Hút Chân Không CNC 500×800 – Gá Plate Lớn & Tối Ưu Sản Xuất Theo Lô

Giới thiệu sản phẩm

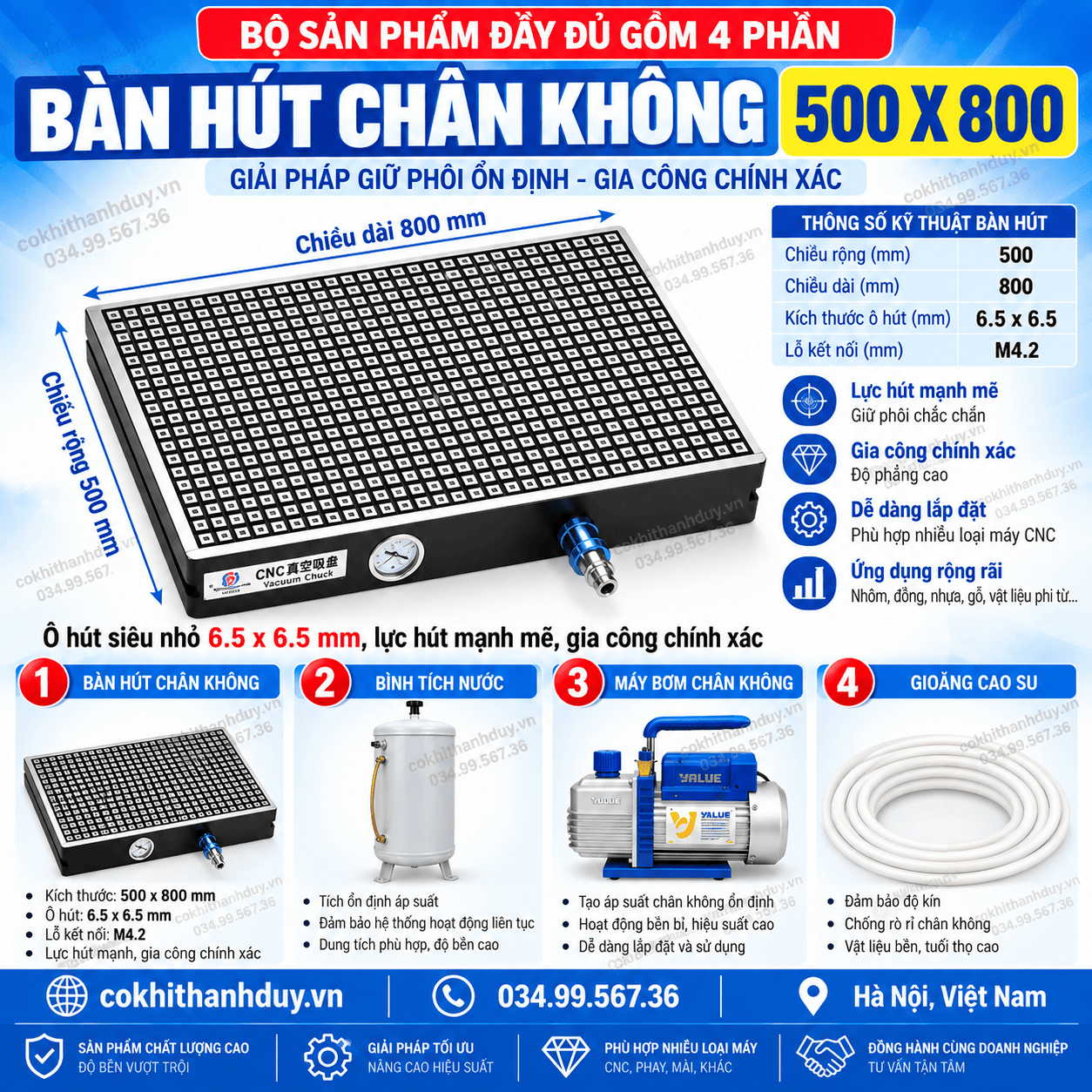

Bộ bàn hút chân không CNC 500x800mm là giải pháp gá phôi dạng tấm theo hệ thống hoàn chỉnh, gồm 4 thành phần: bàn hút chân không, bình tích nước, máy bơm chân không và gioăng cao su. Điểm khác biệt của bộ sản phẩm này không chỉ nằm ở kích thước bàn lớn 500 × 800mm, mà ở việc các thành phần đã được định hướng để phối hợp thành một hệ thống hút hoàn chỉnh phục vụ gia công CNC.

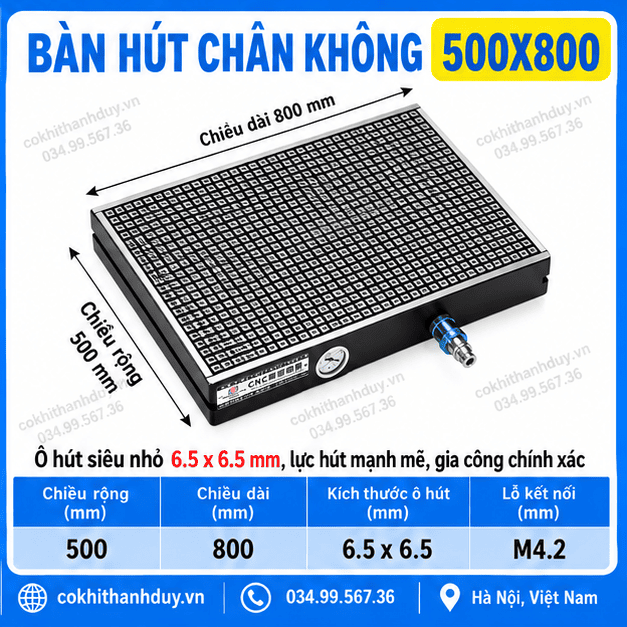

Mặt bàn sử dụng hệ thống ô hút 6.5 × 6.5mm bố trí dày, phù hợp với các loại plate, panel, phôi bản rộng, tấm mỏng hoặc nhiều chi tiết nhỏ cần gia công trong cùng một setup. Theo thông tin trên hình sản phẩm, bàn có lỗ kết nối M4.2, đồng hồ theo dõi trạng thái chân không và vùng gá có diện tích danh nghĩa khoảng 0,40m².

Nếu model 500×600 phù hợp cho plate cỡ vừa và layout nhiều hàng, thì 500x800mm bước sang nhóm bàn hút khổ dài rõ rệt hơn, phù hợp khi xưởng muốn xây dựng một trạm gá chân không ổn định cho plate lớn, panel dài hoặc nhiều phôi chạy theo batch.

Bàn hút là nơi tạo “mặt chuẩn gá” cho toàn bộ hệ thống.

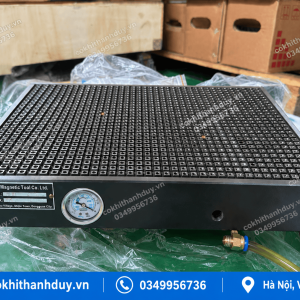

Bàn hút 500x800mm là bộ phận trực tiếp tiếp xúc với phôi.

Mặt bàn có các ô 6.5 × 6.5mm phân bố dày, giúp người vận hành có thể lựa chọn nhiều vùng gá khác nhau tùy kích thước phôi.

Với chiều dài 800mm, mặt bàn phù hợp hơn với:

• Plate dài;
• Panel;
• Tấm nhôm;
• Tấm đồng;
• Tấm nhựa;
• Chi tiết dạng bản;
• Nhiều phôi nhỏ chạy theo hàng.

Điểm mạnh của mặt bàn lớn là khả năng chuyển từ “gá một chi tiết” sang “tổ chức cả một layout sản xuất”.

Điểm khác biệt của bộ 500×800: không chỉ mua “mặt bàn”, mà mua cả một hệ thống hút hoàn chỉnh

Ở các model bàn hút thông thường, người dùng có thể phải tự chuẩn bị thêm:

• Bơm chân không;
• Đường ống;
• Bình tích;
• Gioăng;
• Phụ kiện kết nối.

Với bộ 500×800 trong hình, sản phẩm được định hướng dưới dạng bộ đầy đủ 4 phần, giúp người dùng dễ hình dung toàn bộ hệ thống ngay từ đầu.

Chuỗi làm việc có thể hiểu đơn giản như sau:

Bơm chân không → bình tích nước → bàn hút → gioăng làm kín → phôi.

Mỗi bộ phận đảm nhiệm một vai trò khác nhau, nhưng phải phối hợp đồng bộ để hệ gá hoạt động ổn định.

Bình tích nước không phải phụ kiện cho có – nó giúp hệ thống làm việc sạch hơn

Theo thông tin trên hình, bình tích nước có vai trò:

• Hỗ trợ ổn định hệ thống;
• Thu gom chất lỏng ngưng tụ;
• Bảo vệ hệ thống trong quá trình vận hành.

Trong môi trường CNC, đường hút có thể gặp:

• Hơi ẩm;
• Dầu;
• Nước;
• Dung dịch còn sót;
• Hơi ngưng tụ.

Việc có một bình trung gian giúp hạn chế những chất này đi trực tiếp vào bơm.

Vì vậy, bình tích nước là bộ phận quan trọng trong một hệ chân không làm việc thường xuyên, không chỉ là phụ kiện bổ sung.

Gioăng cao su quyết định mức độ “kín” của vùng hút

Gioăng là một chi tiết nhỏ nhưng ảnh hưởng trực tiếp đến khả năng tạo chân không.

Nếu vùng hút bị hở:

• Bơm phải làm việc nhiều hơn;
• Áp suất khó ổn định;
• Phôi có thể không đạt trạng thái giữ mong muốn.

Gioăng cao su giúp tạo đường bao kín xung quanh khu vực làm việc.

Tùy kích thước phôi, người vận hành có thể bố trí gioăng sao cho vùng hút chỉ tập trung vào phần thực sự cần sử dụng.

Nói đơn giản:

Bơm tạo chân không – nhưng gioăng giúp giữ chân không lại đúng nơi cần thiết.

800mm chiều dài tạo lợi thế rõ với panel và plate dài

Đây là điểm riêng cần tách biệt với model 500×600.

Chiều dài 800mm phù hợp hơn với:

• Panel dài;
• Tấm máy;
• Plate gá;
• Chi tiết có chuỗi lỗ/rãnh dài;
• Tấm cần khắc nội dung dài.

Thay vì phải dịch phôi giữa hai vị trí, người dùng có thể bố trí toàn bộ chi tiết trên một mặt gá nếu kích thước phù hợp.

Điều này giúp giảm nguy cơ sai lệch do gá lại.

Đặc biệt hữu ích với vật liệu phi từ

Theo thông tin trên hình, bàn hút có thể ứng dụng với các loại vật liệu như:

• Nhôm;
• Đồng;
• Nhựa;
• Gỗ;
• Vật liệu phi từ khác.

Đây chính là nhóm vật liệu mà bàn từ thông thường không thể giữ bằng lực từ.

Vì vậy, trong xưởng gia công có nhiều loại vật liệu, bàn hút chân không có thể bổ sung rất tốt cho:

ê tô + bàn từ + đồ gá cơ khí.

Mỗi phương án xử lý một nhóm phôi khác nhau.

Bàn 500×800 thích hợp để làm “fixture nền” lâu dài

Thay vì tháo bàn hút sau mỗi đơn hàng, xưởng có thể sử dụng nó như một fixture nền cố định trên một máy chuyên chạy plate.

Sau đó trên mặt bàn có thể xây dựng nhiều template:

• Template A cho plate dài;
• Template B cho panel;
• Template C cho nhiều phôi nhỏ;
• Template D cho sản phẩm khắc.

Cách sử dụng này giúp tăng giá trị của bàn hút vì nó trở thành một phần trong quy trình sản xuất, không phải phụ kiện dùng ngẫu nhiên.

So sánh 500×600 và 500×800

Điểm khác biệt lớn: bộ 500×800 đã hướng tới một “hệ sinh thái gá chân không”

Ở các bài bàn hút nhỏ, trọng tâm thường là:

mặt bàn có giữ được phôi hay không.

Với bộ 500×800, góc nhìn nên rộng hơn:

bàn hút + gioăng + bình tích + bơm = một hệ thống gá chân không hoàn chỉnh.

Mỗi thành phần giải quyết một mắt xích:

• Bàn hút: tạo vùng gá;
• Gioăng: tạo vùng kín;
• Bình tích: hỗ trợ quản lý hệ thống;
• Bơm: tạo chân không.

Đây mới là giá trị đặc trưng của bộ sản phẩm 4 phần

Bộ bàn hút chân không CNC 500x800mm đầy đủ 4 phần phù hợp với xưởng muốn đầu tư một giải pháp tương đối hoàn chỉnh thay vì mua riêng từng bộ phận rồi tự ghép hệ thống.

Điểm nổi bật của bộ sản phẩm nằm ở tổ hợp:

bàn 500x800mm + ô hút 6.5mm + bình tích nước + máy bơm chân không + gioăng cao su.

Nên cân nhắc model này nếu xưởng thường xuyên:

• Gia công plate lớn;
• Gia công panel;
• Chạy nhiều phôi một lần;
• Làm nhôm, đồng, nhựa hoặc vật liệu phi từ;
• Cần mặt gá thông thoáng;
• Muốn giảm càng kẹp phía trên;
• Muốn xây dựng một trạm gá chân không chuyên dụng.

Nếu 500×600 thiên về mặt bàn đa vùng, thì 500×800 tiến thêm một bước sang hệ gá chân không khổ lớn phục vụ plate dài và sản xuất theo batch.
