Khối Chuẩn Granite 1000x120x60mm Cấp 000 – Chuẩn Tuyến 1 Mét Kiểm Đồng Tuyến, Song Song & Căn Chỉnh Cụm Máy

Giới thiệu sản phẩm

Khối kiểm tra vuông góc song song granite 1000x120x60mm cấp chính xác 000 là dòng chuẩn đo kiểm dạng thanh dài, được thiết kế cho những công việc cần đối chiếu hình học trên khoảng chuẩn tới 1 mét. Đây là lựa chọn phù hợp khi các thanh chuẩn 500–800mm không còn bao phủ hết chiều dài của ray, plate, fixture hoặc cụm cơ khí cần kiểm tra.

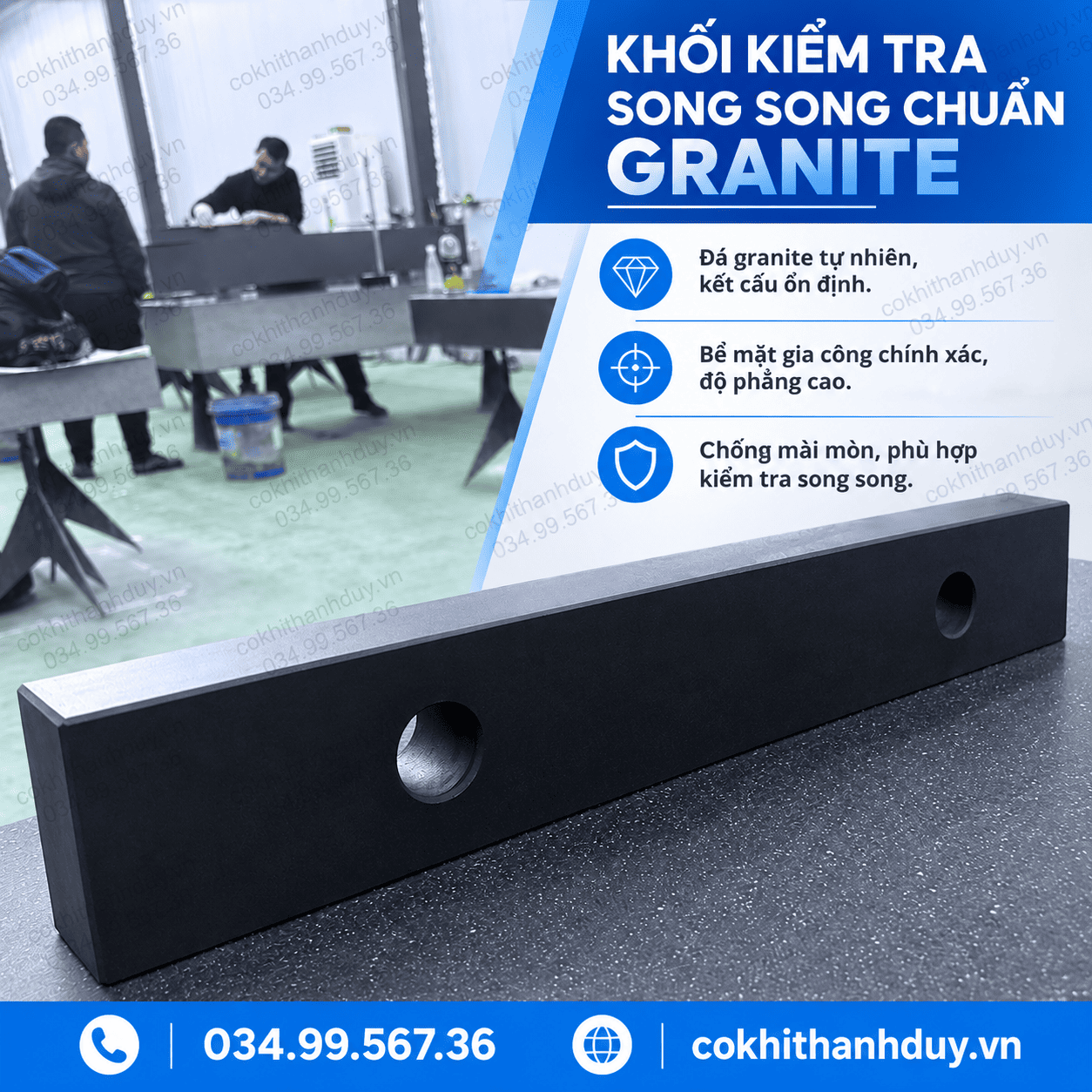

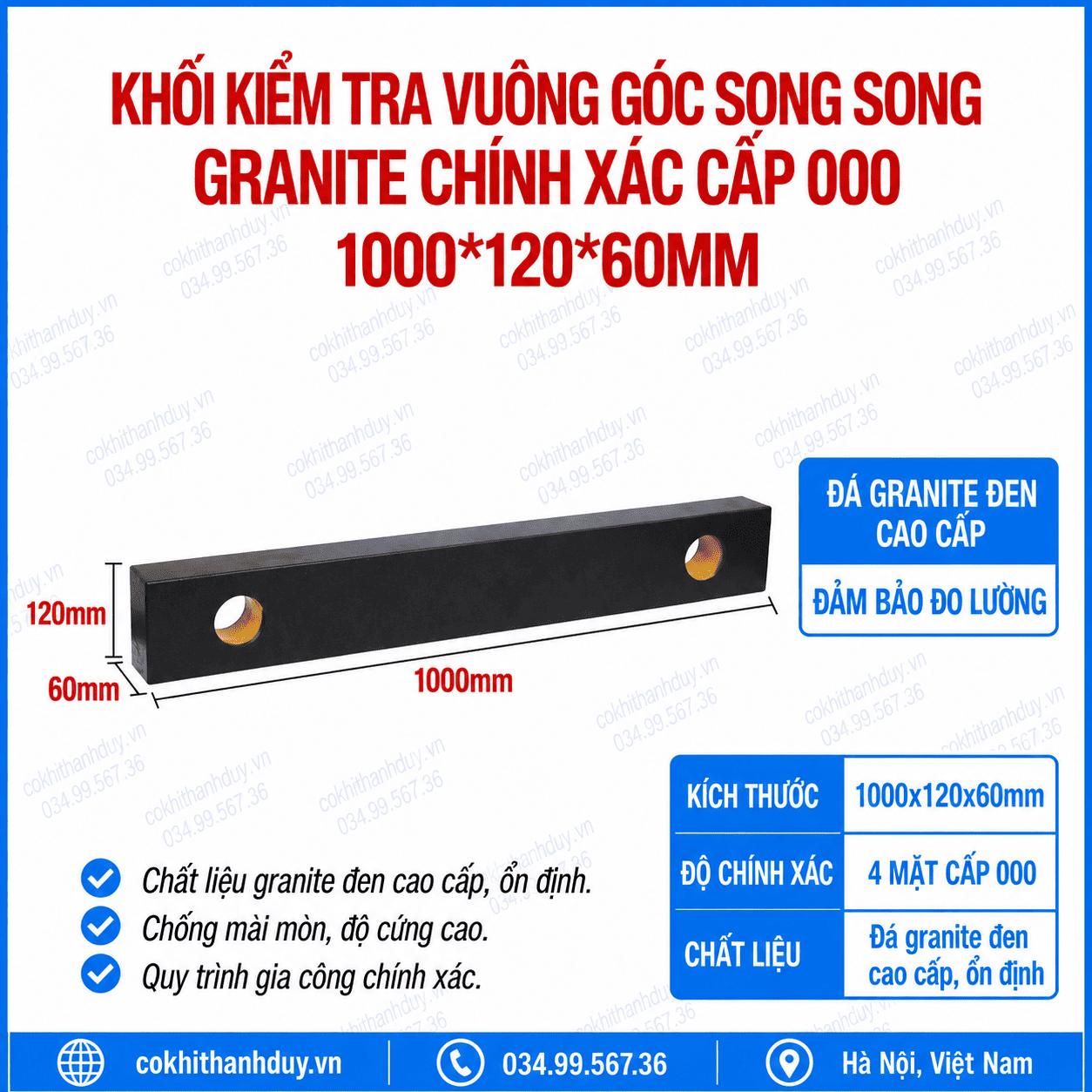

Sản phẩm có kích thước 1000 × 120 × 60mm, chế tạo từ đá granite đen cao cấp, kết cấu dạng thanh với 2 lỗ xuyên hỗ trợ thao tác. Theo thông tin thể hiện trên sản phẩm, model này có 4 mặt cấp chính xác 000.

Điểm đáng chú ý của kích thước 1000mm không đơn thuần là “thanh granite dài hơn”. Với một mét chiều chuẩn, sản phẩm có thể được sử dụng như chuẩn liên kết giữa các vị trí cách xa nhau, giúp kiểm tra độ đồng tuyến của nhiều cữ, so sánh hai đầu cụm máy, rà mặt lắp ray dài hoặc đánh giá sai lệch tích lũy mà các chuẩn ngắn khó thể hiện đầy đủ.

Điểm khác biệt của model 1 mét: kiểm “mối quan hệ giữa hai đầu hệ thống”

Với một chi tiết hoặc fixture dài, đôi khi từng khu vực riêng lẻ đều cho kết quả tốt nhưng hai đầu lại không cùng nằm trên một phương chuẩn.

Đây là bài toán mà thanh granite 1000mm phát huy lợi thế rõ rệt.

Người kiểm tra có thể dùng cùng một chuẩn để đối chiếu:

Đầu trái → vùng giữa → đầu phải

thay vì phải:

đặt chuẩn ngắn → đo → dịch chuẩn → đo tiếp → ghép kết quả.

Việc giảm số lần thay đổi vị trí chuẩn giúp quá trình kiểm tra trực quan hơn và thuận lợi khi đánh giá sai lệch tổng thể.

Dùng như “cầu nối hình học” giữa nhiều vị trí cách xa nhau

Một fixture dài có thể gồm:

Cữ A – Block B – Cữ C – Block D – Cữ E

Từng bộ phận có thể được gia công chính xác, nhưng sau khi lắp ráp, câu hỏi quan trọng là:

Tất cả chúng có thực sự nằm trên cùng một tuyến chuẩn hay không?

Thanh granite dài 1 mét có thể đóng vai trò như một cầu nối hình học, tạo cùng một mặt tham chiếu cho nhiều vị trí.

Từ đó kỹ thuật viên dễ xác định:

• Một cữ riêng lẻ bị nhô ra;
• Block giữa bị lùi vào;
• Hai đầu cùng đúng nhưng vùng giữa lệch;
• Cả tuyến đang nghiêng về một phía.

Đặc biệt hữu ích khi kiểm mặt lắp ray dài

Các mặt lắp ray hoặc thanh dẫn hướng thường kéo dài hàng trăm milimet đến hơn một mét.

Đây là nhóm công việc rất phù hợp với thanh granite 1000mm.

Có thể sử dụng để hỗ trợ rà:

• Mặt lắp ray;
• Dải chuẩn bên máy;
• Thanh dẫn;
• Cạnh plate dài;
• Mặt lắp cụm trượt.

Mục tiêu không chỉ là biết một điểm đúng, mà là kiểm tra xem mặt làm việc có duy trì cùng phương trên toàn vùng dài hay không.

Kiểm hai ray có “đi cùng nhau” trên toàn hành trình hay không

Một hệ thống hai ray cần quan tâm tới mối quan hệ giữa chúng.

Hai ray có thể tương đối ổn tại đầu máy nhưng khoảng cách hoặc tương quan hình học thay đổi khi đi tới cuối hành trình.

Thanh chuẩn dài có thể hỗ trợ thiết lập một mặt tham chiếu để kiểm nhiều vị trí dọc hai tuyến.

Các điểm có thể chia thành:

Đầu – 1/4 – giữa – 3/4 – cuối.

Điều này giúp việc rà trở nên có hệ thống hơn so với kiểm ngẫu nhiên từng vùng.

1000x120x60mm phù hợp để kiểm cả tuyến nhưng vẫn không chiếm nhiều bề rộng

Một ưu điểm quan trọng của kết cấu này là:

dài 1000mm nhưng chỉ rộng 120mm.

Nhờ đó sản phẩm có thể tiếp cận các vị trí mà khối granite dạng tấm lớn khó bố trí, chẳng hạn:

• Dải ray hẹp;
• Khoảng giữa hai cụm máy;
• Mặt cạnh plate;
• Tuyến cữ;
• Khu vực gá có chiều ngang hạn chế.

Độ dày 60mm cũng tăng tiết diện thân so với nhiều model 50mm nhỏ hơn, phù hợp với quy mô chiều dài 1 mét.

Kiểm nhiều cữ trên fixture mà không cần dịch chuẩn liên tục

Một fixture dài có thể dùng nhiều cữ để định vị cùng một cạnh phôi.

Nếu sử dụng chuẩn ngắn, kỹ thuật viên phải kiểm từng nhóm cữ rồi di chuyển dụng cụ.

Với bản 1000mm, có thể kiểm một lượt:

Cữ 1 → Cữ 2 → Cữ 3 → Cữ 4 → Cữ 5

trên cùng một bố trí.

Điều này giúp phát hiện nhanh cữ nào đang nằm ngoài mặt chung.

Đặc biệt hữu ích với:

• Đồ gá nhiều phôi;
• Fixture chạy hàng loạt;
• Bàn lắp ráp dài;
• Các trạm định vị nối tiếp.

Kiểm trước – sau siết để xem kết cấu dài có bị kéo biến dạng

Khi một fixture dài được siết nhiều bulông, trình tự siết có thể ảnh hưởng đến vị trí cuối cùng của các bộ phận.

Có thể xây dựng quy trình:

Rà trước khi khóa hoàn toàn → ghi số liệu → siết đủ → rà lại.

Nếu biến thiên xuất hiện sau khi siết, kỹ thuật viên có thể tập trung kiểm:

• Mặt tiếp xúc;
• Điểm tỳ;
• Bulông;
• Thứ tự siết;
• Ba via hoặc phoi bên dưới.

Đây là cách dùng thanh granite như một công cụ đánh giá quá trình lắp ráp, không đơn thuần kiểm thành phẩm.

Bốn mặt cấp 000 tăng tính linh hoạt trong những setup dài

Theo thông tin sản phẩm, model có 4 mặt cấp chính xác 000.

Điều này giúp người sử dụng thay đổi:

• Mặt đặt;
• Mặt tham chiếu;
• Hướng kiểm;
• Tư thế thanh;

tùy không gian của máy và fixture.

Ở một chuẩn dài 1 mét, việc có nhiều mặt làm việc càng hữu ích vì đôi khi không thuận tiện để di chuyển cả hệ thống chỉ để đổi vị trí đo.

Khối kiểm tra vuông góc song song granite 1000x120x60mm cấp 000 đáng cân nhắc khi doanh nghiệp cần kiểm những đối tượng mà một chuẩn 500–800mm buộc phải dịch chuyển nhiều lần.

Giá trị riêng của model này nằm ở tổ hợp:

chiều chuẩn 1000mm + tiết diện 120x60mm + 4 mặt cấp 000 theo thông tin sản phẩm.

Sản phẩm đặc biệt phù hợp với bài toán:

ray dài → nhiều cữ → fixture nhiều trạm → plate ghép → cụm máy có các điểm kiểm cách xa nhau.

Nếu khối granite vuông mạnh về kiểm vùng, thì model này mạnh về kết nối các điểm xa nhau vào cùng một đường tham chiếu. Đây là lợi thế rõ nhất của một chuẩn granite dài 1 mét.
