Khối Chuẩn Granite 1200x120x60mm Cấp 000 – Chuẩn Dài 1,2 Mét Kiểm Tuyến Máy, Ray & Cụm Gá Chính Xác

Giới thiệu sản phẩm

Khối kiểm tra vuông góc song song granite 1200x120x60mm cấp chính xác 000 là dòng chuẩn đo kiểm dạng thanh dài dành cho các công việc cần một đường tham chiếu liên tục trên phạm vi tới 1,2 mét. Đây là kích thước phù hợp khi những thanh chuẩn 500–1000mm không còn đủ chiều dài để bao quát toàn bộ ray, plate, fixture hoặc cụm lắp ráp cần kiểm tra.

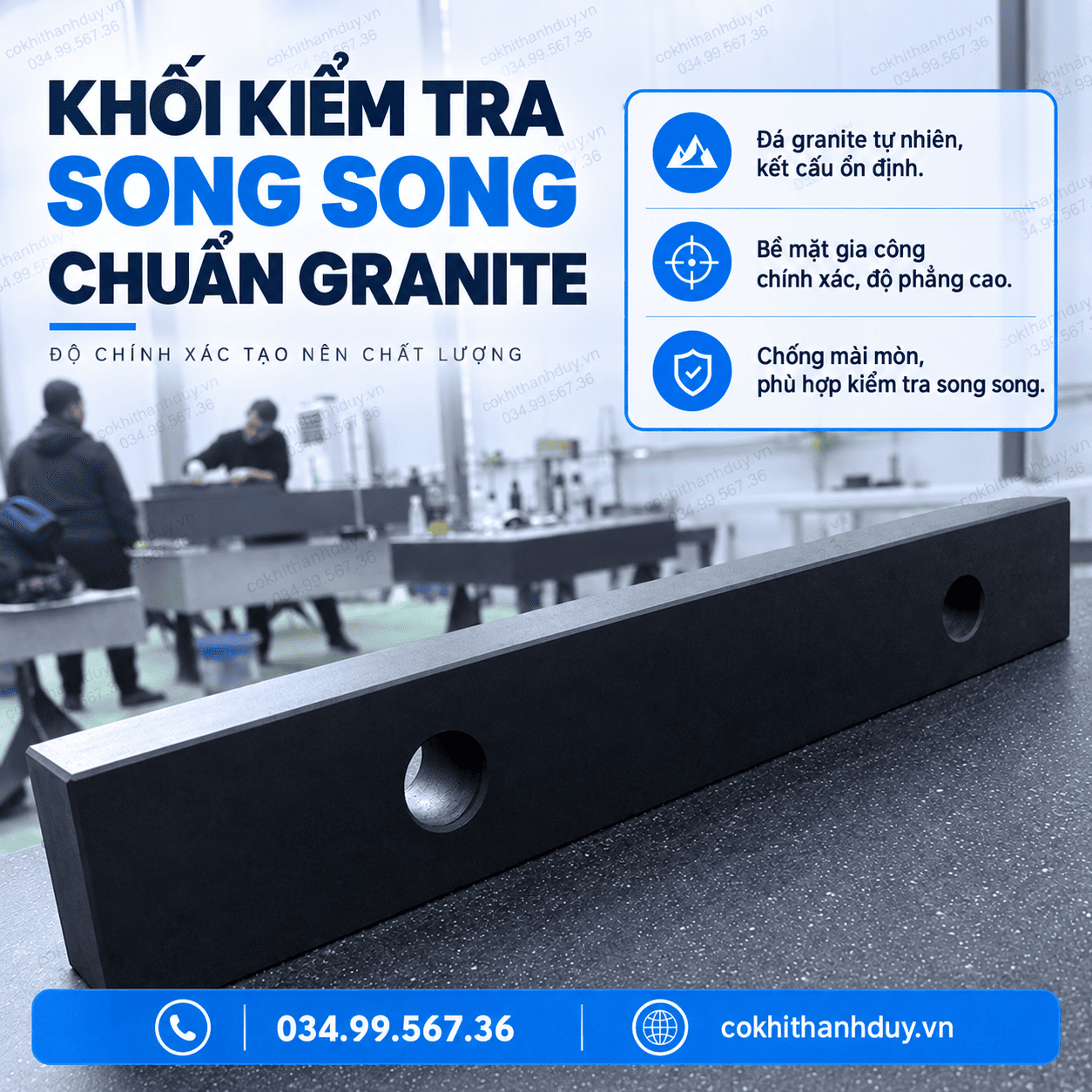

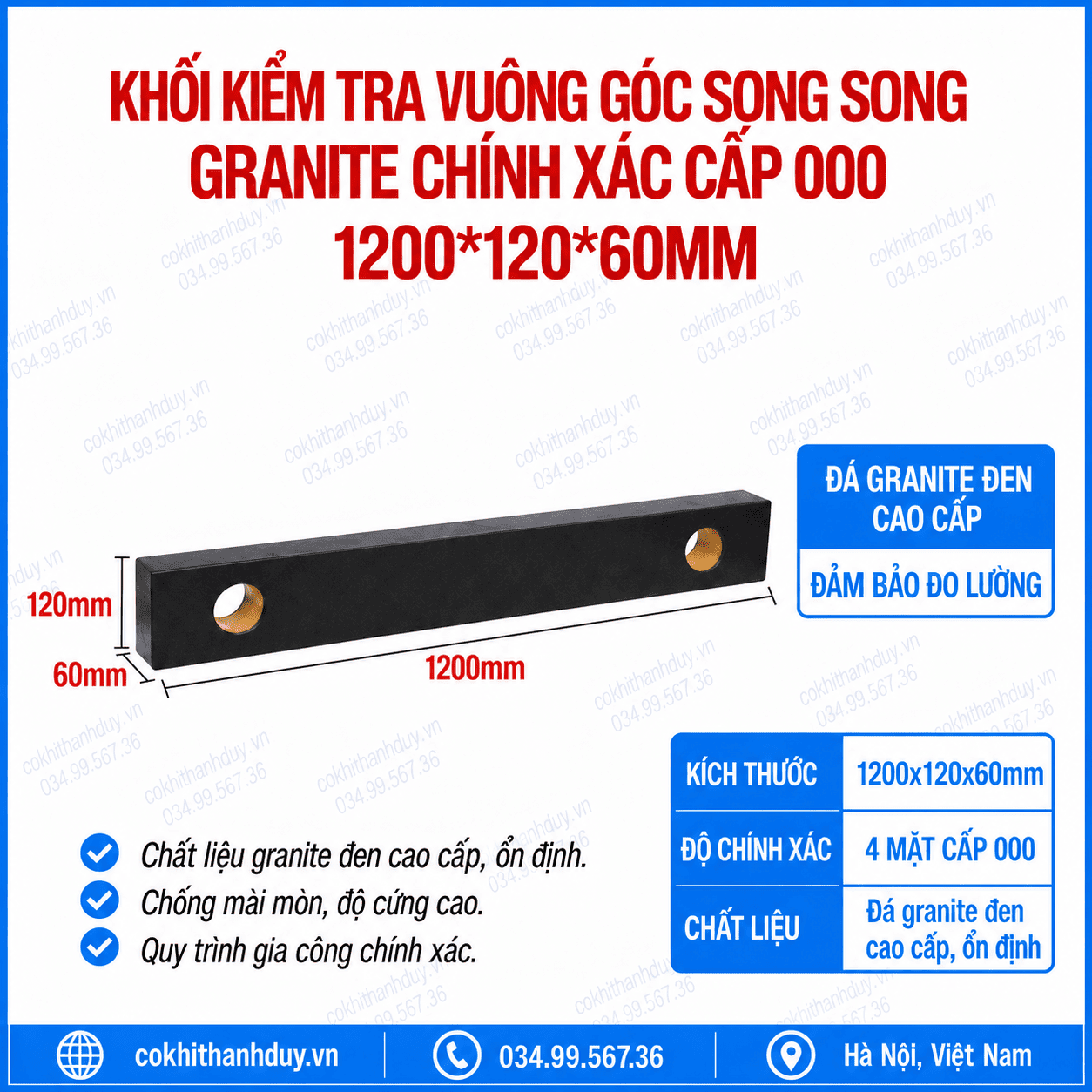

Sản phẩm có kích thước 1200 × 120 × 60mm, sử dụng đá granite đen cao cấp, thiết kế thân dài với 2 lỗ xuyên hỗ trợ thao tác. Theo thông tin thể hiện trên sản phẩm, model có 4 mặt cấp chính xác 000.

Điểm khác biệt của bản 1200mm nằm ở khả năng tạo một chuẩn tham chiếu dài xuyên suốt nhiều vị trí. Thay vì đo từng đoạn rồi ghép kết quả, kỹ thuật viên có thể sử dụng cùng một chuẩn để đánh giá đầu – giữa – cuối của hệ thống, hỗ trợ nhận biết sai lệch tích lũy, sự không đồng tuyến giữa các module và những thay đổi hình học trên các cụm máy dài.

Chuẩn dài 1,2 mét giúp kiểm “toàn tuyến” thay vì kiểm từng đoạn

Với một hệ thống dài trên 1 mét, phương pháp dùng chuẩn ngắn thường phải thực hiện nhiều lần:

đặt chuẩn → đo → dịch chuẩn → đo tiếp → ghép kết quả.

Mỗi lần dịch chuyển lại phát sinh thêm một bước thiết lập.

Thanh granite 1200mm cho phép bao phủ một vùng lớn hơn trong cùng một lần bố trí, từ đó thích hợp với các công việc cần theo dõi một tuyến hình học liên tục.

Ứng dụng này đặc biệt hữu ích với ray dài, dải lắp, plate máy, thanh dẫn hoặc fixture có nhiều vị trí liên tiếp.

Phù hợp để kiểm “độ đồng tuyến” giữa nhiều module máy

Một dây chuyền hoặc cụm máy có thể được ghép từ nhiều module:

Module A → Module B → Module C

Từng module có thể đạt khi kiểm độc lập, nhưng sau khi ghép, đường chuẩn giữa các module vẫn có thể xuất hiện thay đổi.

Thanh granite 1,2 mét có thể làm một chuẩn chung bắc qua nhiều vùng, hỗ trợ kiểm xem các mặt hoặc cữ của nhiều module có nằm cùng một hướng hay không.

Điều này có giá trị trong:

• Chế tạo máy
• Bàn gá module
• Cụm lắp ráp dài
• Hệ thống dẫn hướng
• Fixture ghép nhiều đoạn

Dùng để kiểm ray dẫn hướng trên hành trình dài

Với ray dẫn hướng, vấn đề không chỉ nằm ở một điểm mà là toàn bộ tuyến có giữ cùng quan hệ hình học hay không.

Khối granite 1200x120x60mm có thể hỗ trợ làm mặt tham chiếu khi cần kiểm:

• Mặt lắp ray
• Dải định vị ray
• Hai đầu tuyến dẫn hướng
• Vị trí nối ray
• Tương quan giữa nhiều vùng lắp

Khi kết hợp với đồng hồ so hoặc dụng cụ đo phù hợp, người vận hành có thể theo dõi biến thiên trên quãng dài rõ ràng hơn.

Kiểm sai lệch tích lũy theo 6 vùng thay vì chỉ đầu – giữa – cuối

Với chiều dài 1200mm, có thể chia tuyến thành nhiều điểm đo để xây dựng một hồ sơ hình học chi tiết hơn:

Nếu kết quả thay đổi đều từ P1 tới P6, có thể tồn tại xu hướng lệch dần.

Nếu chỉ P3 hoặc P4 bất thường, cần tập trung vào vùng giữa.

Nếu hai đầu tốt nhưng vùng giữa khác biệt, có thể cần kiểm thêm tình trạng võng, lắp đặt hoặc điểm kê của cụm cần đo.

Nhờ vậy, phép kiểm trở nên hữu ích cho phân tích xu hướng, thay vì chỉ đưa ra một kết quả đơn lẻ.

Kiểm nhiều gối đỡ có cùng nằm trên một đường chuẩn không

Một cụm cơ khí có thể sử dụng nhiều gối hoặc block đỡ trên cùng tuyến.

Từng gối riêng lẻ có thể đúng kích thước, nhưng sau lắp ráp vẫn có khả năng một vị trí cao hoặc thấp hơn những vị trí còn lại.

Thanh granite 1200mm cho phép sử dụng một chuẩn chung để kiểm tuần tự nhiều gối.

Đây là cách hiệu quả để xác định:

gối nào đang phá vỡ mặt chuẩn chung của toàn cụm.

Ứng dụng này rất phù hợp với fixture, hệ dẫn, bệ đỡ và bàn lắp ráp.

Theo dõi thay đổi hình học sau khi siết nhiều bulông

Với một plate dài, việc siết từng bulông có thể tác động khác nhau lên kết cấu.

Một phương pháp kiểm thực tế là:

kiểm trước khi siết hoàn toàn → ghi dữ liệu → siết theo trình tự → kiểm lại.

Nếu kết quả thay đổi sau khi siết, người vận hành có thể xem xét:

• Vị trí điểm kê
• Mặt tiếp xúc
• Ba via
• Phoi kẹt
• Thứ tự siết
• Phân bố lực khóa

Thanh chuẩn lúc này không chỉ dùng kiểm sản phẩm, mà còn hỗ trợ đánh giá chính quá trình lắp ráp.

Có thể dùng làm “chuẩn trung gian” giữa bộ phận gia công và lắp ráp

Trong nhà máy, bộ phận gia công và bộ phận lắp ráp đôi khi sử dụng các cách kiểm khác nhau.

Thanh granite có thể được đưa vào quy trình như một chuẩn dùng chung:

Gia công kiểm → QC xác nhận → Lắp ráp đối chiếu

Khi các bộ phận cùng dùng một chuẩn và cùng vị trí kiểm, việc so sánh kết quả trở nên rõ ràng hơn.

Điều này đặc biệt hữu ích với những cụm dài có nhiều bề mặt liên quan.

Kích thước 120x60mm giúp thân thanh ổn định hơn so với nhóm chuẩn nhỏ

Model này có tiết diện 120 × 60mm, lớn hơn nhiều thanh granite kích thước 100 × 50mm.

Điều này phù hợp với chiều dài 1200mm, đồng thời tạo cảm giác chắc chắn hơn khi bố trí trên trạm kiểm.

Dù vậy, đây vẫn là dụng cụ đo kiểm chính xác nên cần tránh:

• Tải trọng không đúng chức năng
• Dùng làm thanh kê
• Va đập
• Kéo lê trên mặt chuẩn

Khối kiểm tra vuông góc song song granite 1200x120x60mm cấp 000 là lựa chọn đáng cân nhắc khi doanh nghiệp cần một chuẩn đủ dài để bao quát gần như toàn bộ fixture hoặc tuyến máy trong một lần thiết lập.

Điểm đáng đầu tư của sản phẩm là tổ hợp:

chiều chuẩn 1,2 mét + tiết diện 120x60mm + 4 mặt cấp 000 theo thông tin sản phẩm.

Đặc biệt nên chọn model này nếu thường xuyên phải:

kiểm nhiều cữ → kiểm ray dài → kiểm plate ghép → kiểm đồng tuyến nhiều module → kiểm sai lệch tích lũy.

So với việc sử dụng nhiều chuẩn ngắn rồi ghép kết quả, một chuẩn dài phù hợp với phạm vi làm việc thực tế giúp quá trình QC rõ ràng và nhất quán hơn.
