Khối Chuẩn Vuông Granite 300x300x50mm Cấp 000 – Kiểm 6 Mặt, Rà Setup & QC Đa Hướng

Giới thiệu sản phẩm

Khối chuẩn vuông granite 300x300x50mm cấp 000 là dụng cụ tham chiếu hình học dùng trong kiểm tra cơ khí chính xác, đặc biệt phù hợp với những công việc cần xác nhận độ vuông góc giữa các mặt, kiểm tra tương quan hình học, rà đồ gá và đối chiếu chi tiết sau gia công.

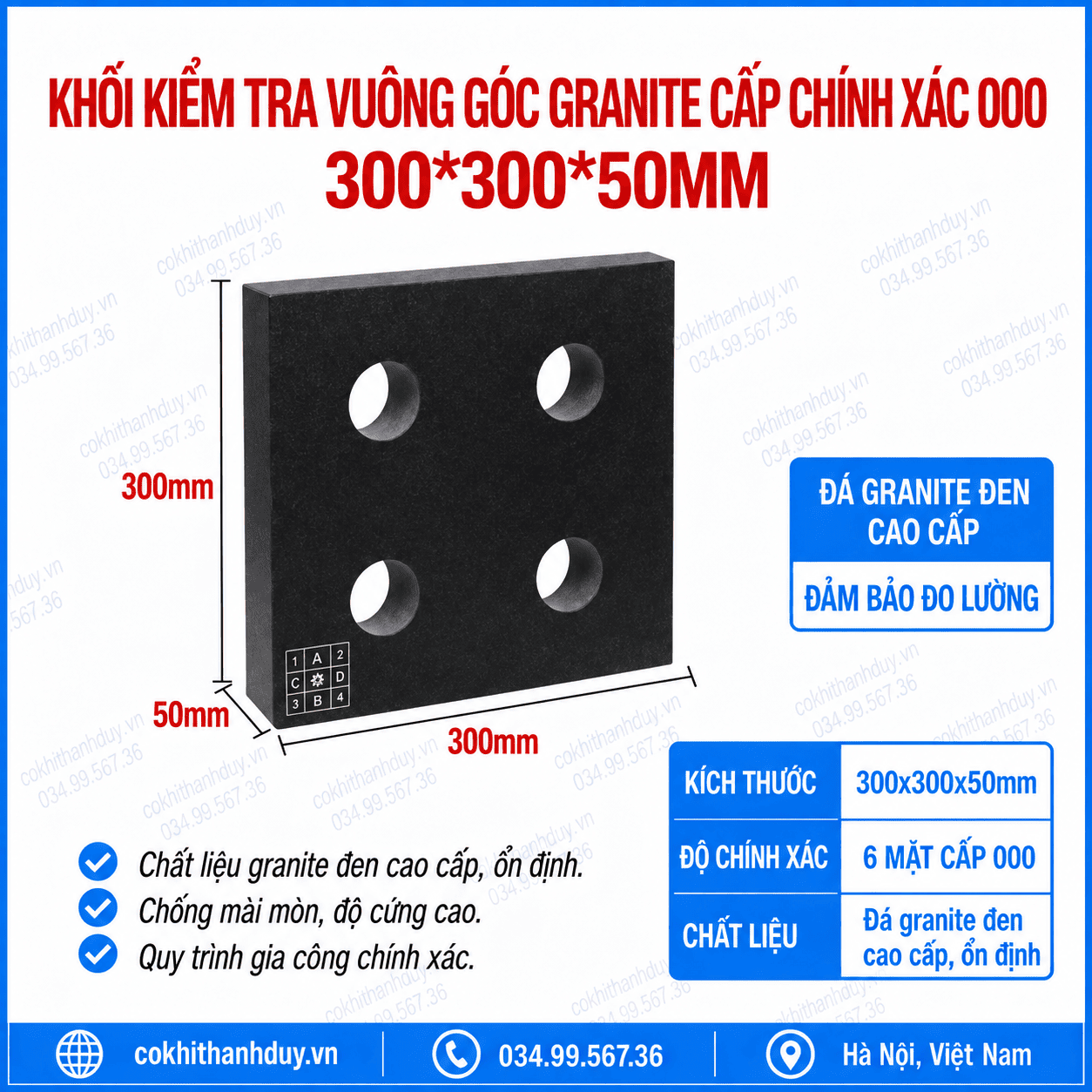

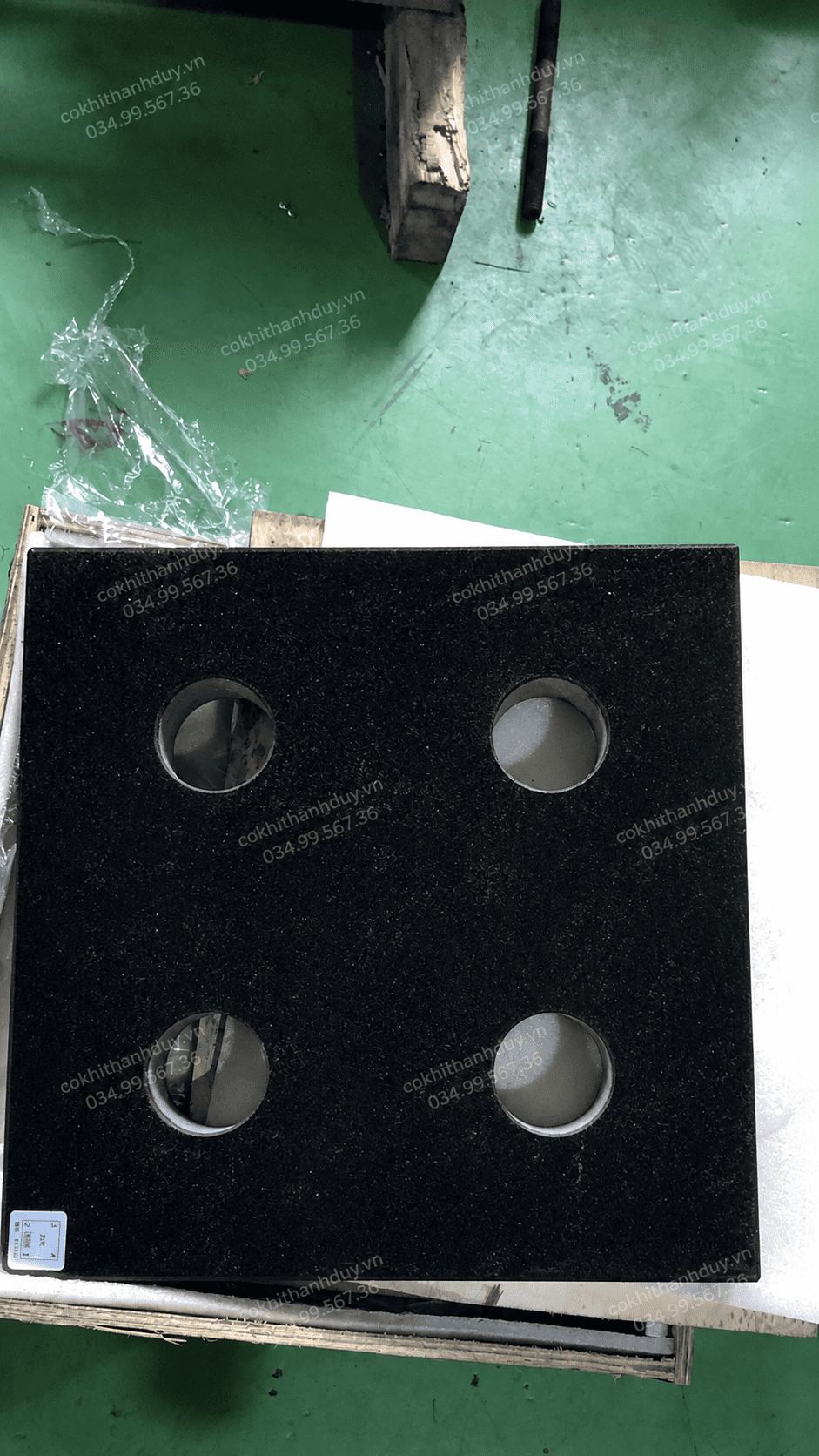

Sản phẩm có kích thước cân đối 300 × 300 × 50mm, chế tạo từ đá granite đen, với 6 mặt cấp chính xác 000 theo thông tin sản phẩm. Thiết kế dạng vuông cùng 4 lỗ xuyên trên thân giúp thao tác đổi hướng, xoay khối và bố trí kiểm tra thuận tiện hơn.

Nếu model 200×200 thiên về tính cơ động và 250×250 phù hợp kiểm tra chi tiết vừa, thì 300x300x50mm bắt đầu bước sang nhóm “chuẩn kiểm tra đa dụng”: đủ lớn để làm việc với nhiều block, plate và fixture cỡ trung nhưng vẫn gọn hơn đáng kể so với các khối granite 400–600mm.

Điểm đáng khai thác của model này không chỉ là “đặt cạnh chi tiết để xem có vuông hay không”. Với kích thước vuông 300mm, sản phẩm có thể trở thành chuẩn trung gian giữa bàn máp – đồng hồ so – chi tiết – đồ gá, giúp xưởng xây dựng một quy trình kiểm tra có tính lặp lại cao hơn.

Model 300×300 phù hợp để kiểm tra “chuẩn X – chuẩn Y” trên cùng một setup

Điểm đặc biệt của kích thước 300 × 300mm là hai chiều chính bằng nhau.

Điều này rất thuận lợi khi cần kiểm tra một chi tiết theo cả hai phương:

• Phương X;
• Phương Y;
• Mặt đứng thứ nhất;
• Mặt đứng thứ hai.

Thay vì sử dụng hai chuẩn có kích thước khác nhau, kỹ thuật viên có thể:

Rà mặt X → xoay khối 90° → rà mặt Y

mà vẫn giữ gần như cùng vùng tham chiếu.

Đây là cách sử dụng rất phù hợp với:

• Block vuông;
• Plate vuông;
• Chi tiết dạng hộp;
• Cữ hai phương;
• Tấm đế khuôn;
• Fixture cần căn theo X/Y.

Dùng để kiểm tra “chuỗi mặt chuẩn” sau khi gia công block

Một block cơ khí hiếm khi chỉ cần một mặt đúng.

Thông thường, quy trình sẽ có dạng:

Mặt A → tạo B → tạo C → lấy D → hoàn thiện các mặt còn lại.

Nếu mặt B được tạo sai quan hệ với A, thì các mặt C, D phía sau cũng có nguy cơ bị “kéo theo”.

Khối granite 300×300 có thể được dùng để kiểm tra sau từng mốc quan trọng:

• A và B có vuông nhau không;
• Hai mặt đối diện có duy trì song song;
• Mặt mới tạo có đủ điều kiện dùng làm chuẩn cho Op tiếp theo;
• Có cần sửa lại trước khi gia công sâu hơn không.

Điểm giá trị ở đây là kiểm soát chuỗi chuẩn, thay vì chỉ kiểm tra thành phẩm cuối cùng.

Kiểm tra “phôi đã thực sự ngồi đúng trên căn chưa?” trước khi đổ lỗi cho máy

Một tình huống khá phổ biến là sau gia công, mặt đứng bị lệch.

Nguyên nhân chưa chắc đến từ máy.

Nó có thể xuất phát từ:

• Phoi nằm dưới căn;
• Phôi chưa áp sát;
• Ba via;
• Cữ gá bị nghiêng;
• Mặt chuẩn phôi chưa tốt.

Khối granite có thể hỗ trợ đối chiếu chi tiết sau khi tháo xuống.

Nếu chi tiết đã sai quan hệ hình học, kỹ thuật viên có thêm cơ sở để quay lại kiểm tra:

phôi → căn → cữ → ê tô → fixture → cuối cùng mới tới máy.

Đây là vai trò rất hữu ích trong truy tìm nguồn sai số.

Kích thước 300mm đủ dài để quan sát xu hướng nghiêng rõ hơn

So với model 200 hoặc 250mm, chiều kiểm tra 300mm tạo thêm hành trình để rà.

Điều này hữu ích bởi một góc nghiêng nhỏ đôi khi:

• Khó nhận thấy trên 50mm;
• Bắt đầu rõ trên 150mm;
• Thể hiện rõ hơn khi rà gần 300mm.

Vì vậy, model này phù hợp hơn với:

• Block cao;
• Plate đứng;
• Mặt bên thân chi tiết;
• Cữ cao;
• Fixture cỡ trung.

Nói cách khác, 300mm không chỉ là kích thước lớn hơn mà còn giúp khuếch đại khả năng quan sát xu hướng sai lệch hình học.

Dùng để phân biệt “mặt nghiêng” và “mặt bị lỗi cục bộ”

Khi rà đồng hồ so, hai kiểu sai thường cho biểu hiện khác nhau.

Kim thay đổi đều từ dưới lên trên

Có thể là xu hướng nghiêng.

Kim ổn định nhưng nhảy tại một khu vực

Có thể tồn tại sai lệch cục bộ.

Hai bên của cùng mặt có kết quả khác nhau

Cần xem xét khả năng bề mặt bị xoắn hoặc không đồng nhất.

Khối granite 300×300 tạo vùng tham chiếu đủ lớn để người kiểm tra không chỉ biết “có sai”, mà còn bắt đầu nhận diện “sai theo kiểu nào”.

Không chỉ kiểm phôi – có thể kiểm chính ê tô và fixture

Một hướng sử dụng khác rất đáng chú ý là kiểm tra hệ gá.

Có thể dùng khối cùng đồng hồ so để hỗ trợ rà:

• Mặt đứng của ê tô;
• Cữ fixture;
• Plate gá;
• Block định vị;
• Thành đồ gá;
• Cụm gá mới lắp.

Điều này giúp phân biệt rõ hơn: Chi tiết sai vì bản thân phôi hay vì hệ gá đã sai từ trước?

Đối với xưởng CNC chạy nhiều mã, đây là giá trị rất lớn.

Dùng để kiểm tra “hai mặt cùng tốt nhưng có thực sự liên quan đúng với nhau?”

Một vấn đề trong đo kiểm cơ khí là:

• Mặt A có thể rất phẳng;
• Mặt B cũng có thể rất phẳng;

nhưng A và B vẫn có thể không vuông nhau.

Tương tự:

• Hai mặt đều được gia công tốt;
• Nhưng chúng vẫn có thể không song song.

Khối granite giúp bổ sung góc nhìn: không chỉ kiểm chất lượng từng mặt → mà kiểm quan hệ giữa các mặt.

Đây chính là phần quan trọng trong kiểm soát hình học cơ khí.

So sánh nhanh 250×250 và 300×300

Khối granite 300x300x50mm cấp 000 phù hợp với xưởng đang cần một chuẩn trung gian giữa nhóm nhỏ gọn và nhóm khổ lớn.

Điểm mạnh riêng của model này là:

300 × 300mm cân đối + 50mm dày + 4 lỗ thao tác + 6 mặt cấp 000 theo thông tin sản phẩm.

Nó phù hợp cho một chuỗi công việc rất thực tế:

kiểm block → xác nhận chuẩn giữa Op1/Op2 → kiểm cữ → rà fixture → kiểm First Piece → kiểm sau mài → kiểm trước nguyên công tiếp theo.

Nếu model 200×200 thiên về kiểm nhanh, model 250×250 thiên về cân bằng tính cơ động và vùng làm việc, thì 300×300 phù hợp làm một chuẩn QC đa dụng cho xưởng có nhiều kích thước chi tiết khác nhau.
