Khối Chuẩn Granite 400x400x50mm Cấp 000 – Chuẩn Mặt Vuông Khổ Rộng Cho Rà Góc, Đối Chiếu Đồ Gá & QC

Giới thiệu sản phẩm

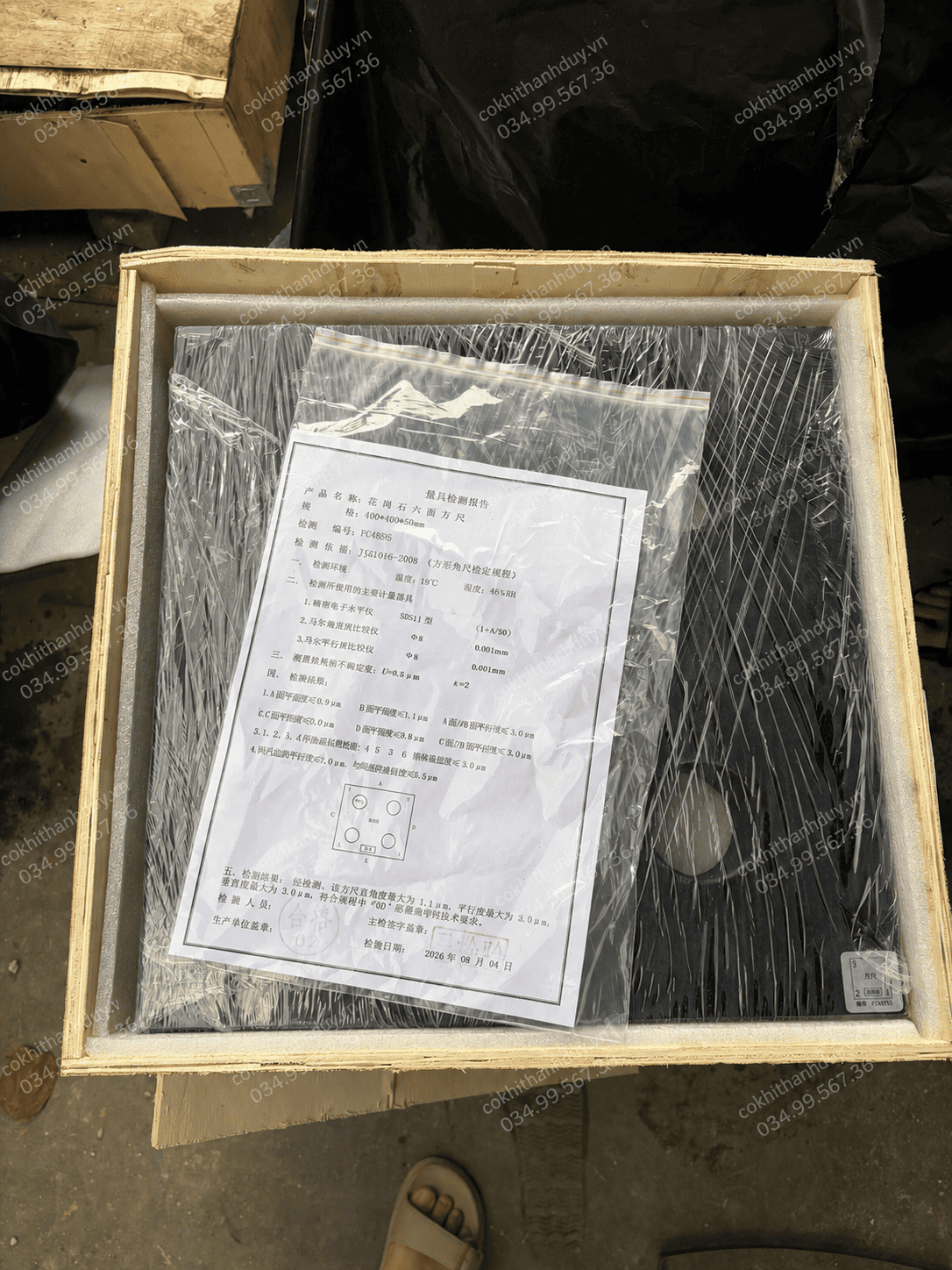

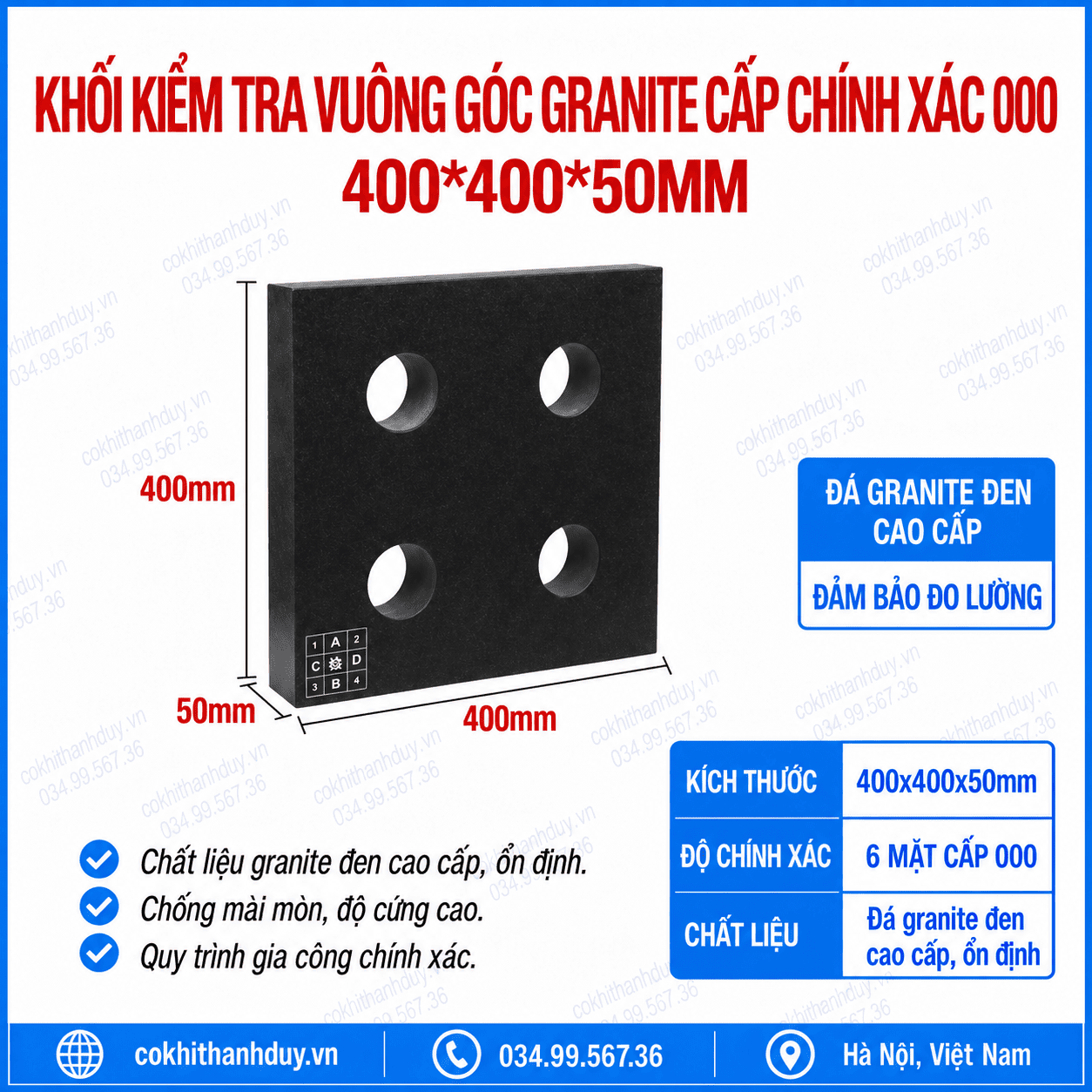

Khối chuẩn granite 400x400x50mm cấp 000 là dụng cụ tham chiếu hình học dạng vuông, phù hợp cho các công việc kiểm tra cơ khí cần một mặt chuẩn tương đối rộng theo cả hai phương ngang và đứng. Sản phẩm được chế tạo từ đá granite đen, kích thước 400 × 400 × 50mm, với 6 mặt cấp chính xác 000 theo thông tin thể hiện trên sản phẩm.

Khác với các model 200×200, 250×250 hay 300×300 thiên nhiều về kiểm tra nhanh các block nhỏ và vừa, kích thước 400x400mm tạo ra một vùng chuẩn rộng hơn rõ rệt. Điều này đặc biệt hữu ích khi kiểm tra plate, thân đồ gá, tấm khuôn, block lớn hoặc các chi tiết cần rà ở nhiều vị trí trên cùng một mặt.

Điểm đáng chú ý của model này là khả năng khai thác theo hướng “kiểm tra vùng” thay vì chỉ “kiểm tra điểm”. Người dùng có thể chia bề mặt thành nhiều khu vực, đối chiếu trái – phải, trên – dưới và kiểm tra cách sai lệch phân bố trên toàn chi tiết. Đây là lợi thế rất thực tế đối với QC cơ khí chính xác.

Điểm mạnh của 400x400mm: kiểm tra được “cả vùng mặt” thay vì một đường ngắn

Với khối nhỏ, người vận hành thường rà một đoạn ngắn rồi đưa ra đánh giá.

Ở kích thước 400 × 400mm, phạm vi kiểm tra được mở rộng đáng kể. Có thể rà:

• Vùng trái;
• Vùng giữa;
• Vùng phải;
• Phần thấp;
• Phần cao;
• Các vị trí chéo nhau.

Nhờ đó, người kiểm tra có thể nhận biết:

• Mặt nghiêng đều;
• Chỉ một góc bị lệch;
• Hai bên không đồng nhất;
• Sai lệch tăng dần theo chiều cao;
• Bề mặt có dấu hiệu biến dạng cục bộ.

Đây là cách tiếp cận gần với đánh giá hình học bề mặt hơn là chỉ kiểm một cạnh có vuông hay không.

Có thể chia mặt kiểm thành 4 vùng để tìm vị trí sai nhanh hơn

Một phương pháp phù hợp với model 400×400 là chia chi tiết thành bốn vùng:

Trên trái – trên phải – dưới trái – dưới phải.

Khi đồng hồ so được rà lần lượt tại các vùng này, kỹ thuật viên có thể so sánh kết quả.

Ví dụ:

• Hai vùng dưới đúng nhưng hai vùng trên cùng lệch → có thể mặt bị nghiêng;
• Trái đúng, phải lệch → cần xem lại tính đồng đều ngang;
• Chỉ một góc sai → có thể tồn tại lỗi cục bộ.

Như vậy khối granite hỗ trợ trả lời câu hỏi quan trọng hơn:

“Sai ở đâu?” thay vì chỉ “có sai hay không?”.

Dùng để kiểm tra plate sau mài theo hai phương X và Y

Plate sau mài thường có bề mặt đẹp, nhưng điều đó chưa đồng nghĩa mọi mặt đã đúng quan hệ hình học.

Với khối vuông 400×400, có thể kiểm theo hai hướng:

Hướng X

Rà một cạnh hoặc mặt đứng theo chiều ngang.

Hướng Y

Xoay bố cục 90° và kiểm phương còn lại.

Do hai chiều của khối bằng nhau, người dùng có cùng vùng tham chiếu 400mm ở cả hai phương.

Điều này đặc biệt phù hợp với:

• Tấm đế;
• Plate khuôn;
• Plate gá;
• Block vuông;
• Chi tiết dạng hộp.

Kích thước 400mm phù hợp để kiểm tra block lớn sau khi tạo chuẩn 6 mặt

Với block lớn, quá trình gia công thường trải qua:

Tạo mặt 1 → lấy mặt 2 → dựng mặt 3 → hoàn thiện các mặt còn lại.

Sai số ở một mặt chuẩn có thể tiếp tục truyền sang những mặt phía sau.

Khối 400×400 hỗ trợ kiểm tra:

• Mặt đứng với mặt đáy;
• Hai mặt đối diện;
• Hai cạnh theo phương ngang;
• Quan hệ giữa các chuẩn chính.

Đây là bước rất hữu ích trước khi block chuyển sang:

• Phay tinh;
• Mài;
• EDM;
• Khoan chính xác;
• Gia công khuôn.

Dùng để kiểm tra “độ đồng đều của cữ” trên một đồ gá có nhiều điểm chặn

Một fixture có thể có nhiều cữ nằm trên cùng một mặt.

Nếu một cữ cao hơn hoặc lệch phương so với các cữ còn lại, phôi có thể:

• Không áp đều;
• Bị nghiêng;
• Sai vị trí;
• Gây biến thiên giữa các sản phẩm.

Khối granite có thể được dùng làm chuẩn để rà lần lượt:

Cữ 1 → Cữ 2 → Cữ 3 → Cữ 4.

Nếu chỉ một cữ khác biệt, xưởng có thể khoanh vùng vấn đề ngay tại vị trí đó.

Đây là ứng dụng rất phù hợp với đồ gá sản xuất theo lô.

Dùng để xác nhận chi tiết sau khi tháo khỏi lực kẹp

Một chi tiết khi còn nằm trong ê tô hoặc fixture có thể chịu:

• Lực ép;
• Lực kẹp;
• Điểm tựa;
• Ứng suất gá.

Sau khi tháo ra, trạng thái thực tế có thể khác.

Vì vậy, với những chi tiết quan trọng, có thể kiểm theo hai thời điểm:

Khi còn trên hệ gá → sau khi tháo khỏi hệ gá.

Nếu hình học thay đổi sau tháo, đây là dấu hiệu để xem xét lại:

• Cách kẹp;
• Vị trí kẹp;
• Lực siết;
• Độ cứng chi tiết.

Khối granite hỗ trợ kiểm tra trạng thái không còn bị ảnh hưởng trực tiếp bởi hệ gá.

Tạo “chuẩn trung chuyển” giữa khu CNC và phòng QC

Một vấn đề thực tế là cách kiểm tại máy và cách kiểm trong phòng QC đôi khi không giống nhau.

Khối granite 400×400 có thể được sử dụng như một chuẩn trung gian thống nhất.

Ví dụ:

• Bộ phận CNC kiểm theo mặt A;
• QC cũng kiểm theo mặt A;
• Cùng hướng rà;
• Cùng vị trí kiểm;
• Cùng cách ghi kết quả.

Điều này giúp giảm tình trạng: “Ở máy thấy đạt nhưng sang QC lại khác.”

Giá trị của sản phẩm không chỉ nằm ở độ chính xác mà còn ở khả năng chuẩn hóa cách giao tiếp giữa các bộ phận.

Kết cấu vuông giúp xoay 90° mà vẫn giữ vùng chuẩn 400mm

Đây là lợi thế rõ nhất của dạng vuông.

Nếu cần kiểm phương khác:

• Không phải đổi sang một chuẩn khác;
• Không thay đổi chiều tham chiếu;
• Chỉ cần xoay khối theo bố cục phù hợp.

Vì cả hai chiều đều 400mm, model này rất phù hợp với công việc cần:

• Rà X;
• Rà Y;
• So hai phương;
• Kiểm chi tiết vuông;
• Kiểm mặt gá theo hai hướng.

Khối granite 400x400x50mm cấp 000 là lựa chọn phù hợp khi xưởng muốn nâng từ “kiểm tra cạnh” lên “kiểm tra cả vùng hình học”.

Model này đặc biệt đáng cân nhắc khi công việc thường xuyên xuất hiện:

• Block cỡ vừa – lớn;
• Plate;
• Tấm khuôn;
• Đồ gá;
• Cữ nhiều vị trí;
• Chi tiết cần kiểm theo cả X và Y.

Điểm mạnh riêng nằm ở tổ hợp:

400 × 400mm cân đối + dày 50mm + 4 lỗ thao tác + 6 mặt cấp 000 theo thông tin sản phẩm.

Nếu model 300×300 là một chuẩn QC đa dụng, thì 400×400 tiến thêm một bước sang kiểm tra bề mặt rộng, nhiều vùng và nhiều điểm hơn, phù hợp với những xưởng đang nâng cấp mức độ kiểm soát hình học trong sản xuất.
