Khối Chuẩn Granite 1500x150x80mm Cấp 000 – Chuẩn 1,5 Mét Căn Ray, Bàn Máy & Fixture Dài

Giới thiệu sản phẩm

Khối kiểm tra vuông góc song song granite 1500x150x80mm cấp chính xác 000 là dòng chuẩn đo kiểm khổ dài, được thiết kế cho những công việc cần tạo một đường tham chiếu liên tục tới 1,5 mét. Đây là kích thước đặc biệt phù hợp với chế tạo máy, lắp ráp ray dẫn hướng, fixture nhiều trạm, plate dài và các cụm cơ khí mà chuẩn 800–1200mm chưa bao phủ hết vùng cần kiểm.

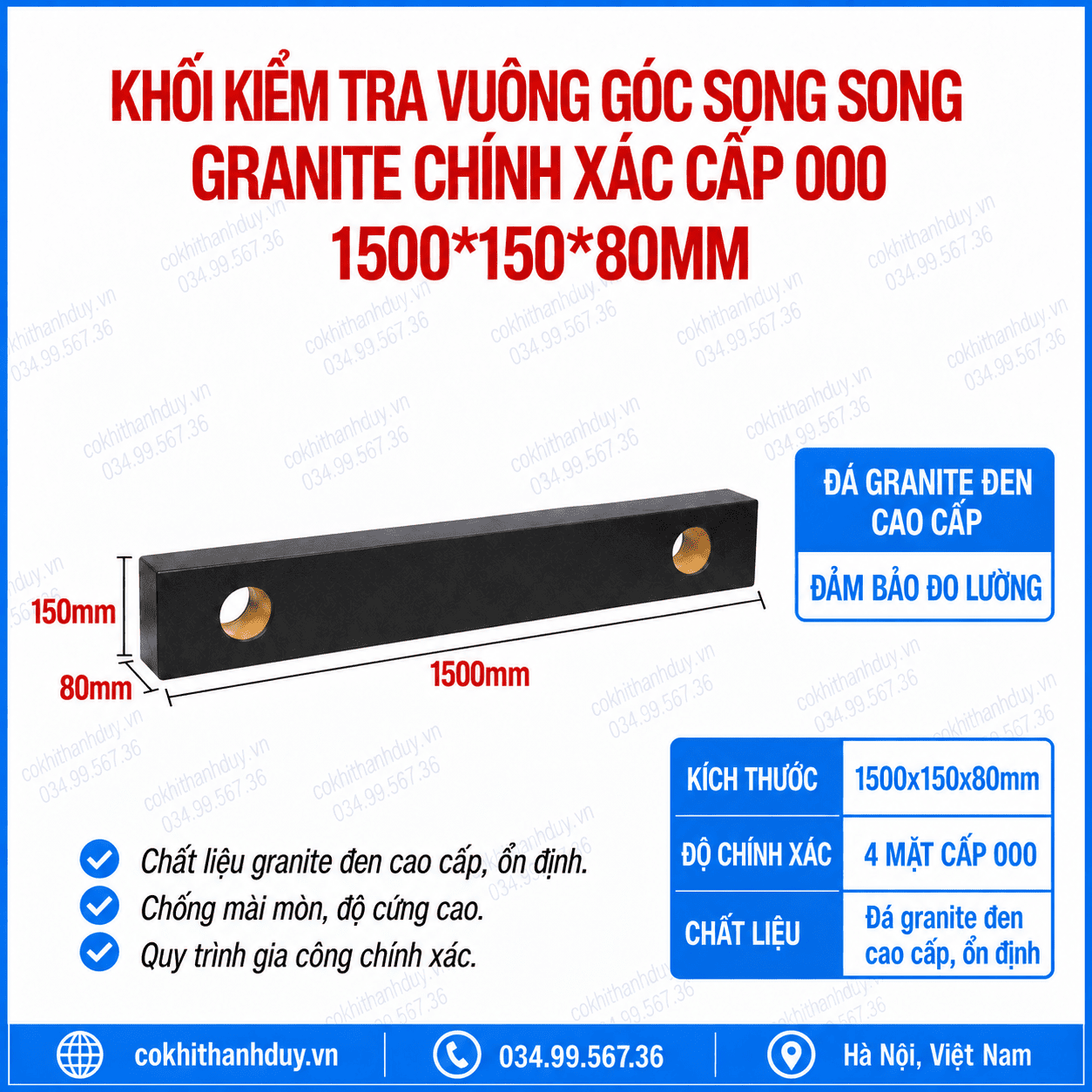

Sản phẩm có kích thước 1500 × 150 × 80mm, chế tạo từ đá granite đen cao cấp, dạng thanh dài với 2 lỗ xuyên hỗ trợ thao tác. Theo thông tin thể hiện trên sản phẩm, model có 4 mặt cấp chính xác 000.

Điểm mạnh riêng của bản 1500mm là khả năng tạo một “trục tham chiếu cơ học” dài để liên kết nhiều vị trí cách xa nhau. Thay vì kiểm từng đoạn rồi ghép số liệu, người dùng có thể đặt cùng một chuẩn xuyên qua nhiều cữ, nhiều gối đỡ hoặc nhiều đoạn ray để quan sát trực tiếp mức độ đồng tuyến của toàn hệ thống.

Chuẩn dài 1,5 mét – kiểm cả hệ thống thay vì kiểm từng đoạn rời

Đây là điểm khiến model 1500x150x80mm khác rõ các size nhỏ.

Khi kiểm một mặt lắp dài bằng chuẩn 300–500mm, người vận hành thường phải dịch chuẩn nhiều lần. Mỗi lần dịch lại cần xác lập vị trí mới, từ đó quá trình đánh giá toàn tuyến trở nên phức tạp hơn.

Với chiều chuẩn 1500mm, nhiều vị trí có thể nằm trong cùng một lần bố trí. Điều này đặc biệt hữu ích khi kiểm:

đầu tuyến → khu vực trung tâm → cuối tuyến

trên cùng một chuẩn.

Nhờ vậy, người dùng dễ nhận ra một hệ thống đang giữ ổn định, nghiêng dần hay chỉ sai cục bộ tại một vùng.

Đóng vai trò “trục chuẩn” khi căn hai ray dẫn hướng dài

Một bài toán rất thực tế trong chế tạo máy là hai ray phải duy trì quan hệ hình học ổn định trên chiều dài lớn.

Không chỉ cần kiểm một đoạn đầu, kỹ thuật viên còn phải biết:

đầu ray đúng nhưng cuối ray có còn giữ cùng trạng thái hay không?

Thanh granite 1,5 mét có thể hỗ trợ tạo một chuẩn tham chiếu dài để rà các vị trí khác nhau trên dải lắp ray.

Có thể kiểm theo chuỗi:

Đầu → 1/4 → giữa → 3/4 → cuối

Qua đó dễ nhận biết ray hoặc mặt lắp đang:

• Lệch dần theo một hướng;
• Có một vùng cao/thấp bất thường;
• Xuất hiện thay đổi tại điểm nối;
• Hay giữ tương đối đồng đều trên toàn hành trình.

Kiểm hai đầu cách xa nhau mà không phải “truyền chuẩn” nhiều lần

Trong cụm cơ khí lớn, hai vị trí quan trọng đôi khi cách nhau hơn 1 mét.

Nếu dùng chuẩn ngắn, người kiểm tra phải tạo nhiều bước trung gian để truyền chuẩn từ đầu này sang đầu kia.

Với thanh granite 1500mm, có thể trực tiếp liên kết hai vùng xa nhau bằng cùng một chuẩn vật lý.

Điều này hữu ích khi kiểm:

• Hai gối đỡ ở hai đầu;
• Hai cữ biên;
• Hai đầu plate;
• Hai module ghép;
• Hai điểm lắp quan trọng của thân máy.

Đây là giá trị khác biệt của kích thước 1,5 mét: giảm số lần chuyển chuẩn trung gian.

Phát hiện “võng giữa tuyến” mà kiểm hai đầu có thể bỏ sót

Chỉ kiểm đầu và cuối chưa chắc đủ.

Một plate dài có thể đạt ở hai đầu nhưng vùng giữa lại thay đổi.

Model 1500mm cho phép bố trí nhiều điểm đo trên cùng một chuẩn, ví dụ:

Kiểm biến dạng sau khi siết fixture dài

Fixture càng dài, số lượng bulông và điểm khóa thường càng nhiều.

Việc siết có thể làm kết cấu thay đổi nhẹ nếu:

• Mặt tiếp xúc chưa sạch;
• Một điểm kê cao hơn;
• Thứ tự siết không phù hợp;
• Plate có ứng suất;
• Có phoi hoặc ba via bên dưới.

Có thể sử dụng thanh granite theo quy trình:

Rà trước khi siết hoàn toàn → ghi số liệu → siết fixture → rà lại đúng các điểm cũ.

Nếu số đo thay đổi sau quá trình khóa, người vận hành có thêm cơ sở để điều chỉnh cách lắp thay vì chờ đến khi sản phẩm gia công bị sai.

Tiết diện 150x80mm phù hợp hơn với chiều dài 1,5 mét

So với các model ngắn dùng tiết diện 100×50 hoặc 120x60mm, sản phẩm này có tiết diện 150 × 80mm.

Đây là điểm đáng chú ý bởi chiều dài đã tăng lên tới 1500mm.

Kích thước thân lớn hơn tạo một cấu trúc phù hợp hơn với nhóm ứng dụng:

• Kiểm tuyến dài;
• Trạm QC chuyên dụng;
• Chế tạo máy;
• Fixture lớn.

Model này nên được xem là dụng cụ đo kiểm tương đối lớn, cần khu vực bảo quản và thao tác phù hợp hơn các thanh granite ngắn.

4 mặt cấp 000 cho phép bố trí theo nhiều phương khác nhau

Theo thông tin trên hình, sản phẩm có 4 mặt cấp chính xác 000.

Điều này cho phép kỹ thuật viên linh hoạt hơn khi cần:

• Đặt nằm;
• Dựng cạnh;
• Đảo mặt;
• Đổi phía tiếp xúc với đồng hồ so.

Trong những cụm máy lớn, nhiều khi không thể xoay chi tiết hoặc fixture theo ý muốn.

Khi đó, khả năng thay đổi mặt tham chiếu ngay trên thanh granite sẽ tiện lợi hơn.

Hai lỗ xuyên hỗ trợ thao tác với một thanh chuẩn dài

Với chiều dài tới 1,5 mét, việc nhấc và đổi vị trí cần cẩn thận hơn đáng kể so với model 500–800mm.

Hai lỗ xuyên trên thân giúp tạo vị trí thao tác thuận tiện hơn khi:

• Điều chỉnh;
• Đổi hướng;
• Dịch chuyển;
• Bố trí lên trạm kiểm.

Tuy nhiên, không nên mặc định đây là điểm treo nâng nếu nhà sản xuất chưa xác nhận mục đích đó.

Với granite chính xác, ưu tiên hàng đầu vẫn là tránh va cạnh và bảo vệ bề mặt chuẩn.

Khối kiểm tra vuông góc song song granite 1500x150x80mm cấp 000 là lựa chọn đáng cân nhắc khi doanh nghiệp cần một chuẩn đủ dài để kết nối nhiều điểm đo thành một hệ tham chiếu duy nhất.

Điểm mạnh riêng của model này là tổ hợp:

chiều chuẩn 1,5 mét + thân 150x80mm + 4 mặt cấp 000 theo thông tin sản phẩm.

Nếu các thanh 750–1000mm phù hợp để kiểm cữ, ray và fixture thông thường, thì bản 1500mm tiến thêm một bước sang nhóm kiểm cụm máy lớn, fixture dài và hệ thống nhiều module.

Đây là size phù hợp khi mục tiêu không còn chỉ là: “chi tiết này có đúng không?”

mà là: “toàn bộ hệ thống dài này có đang cùng nằm trên một chuẩn hay không?”
