Bàn Từ Điện 500×500 – Gá Phôi Khổ Rộng, Tăng Hiệu Suất CNC

Bàn từ điện nam châm vĩnh cửu 500x500mm là dòng bàn gá từ mặt vuông khổ rộng, phù hợp với tấm khuôn, tấm đế, khối thép lớn và các chi tiết cần vùng gá cân đối theo cả hai phương.

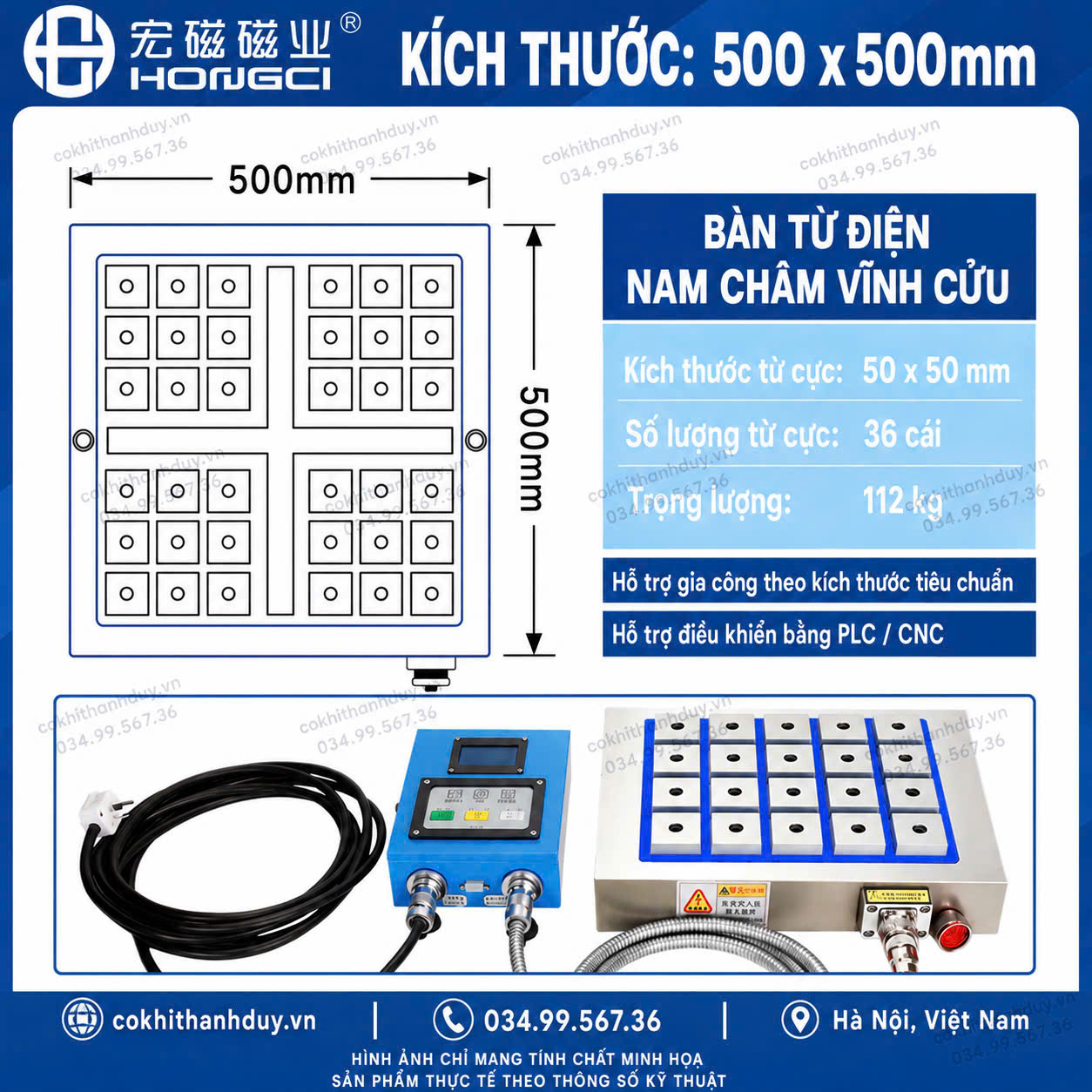

Theo thông số trên hình, mặt bàn gồm 36 cực từ kích thước 50x50mm. Sơ đồ cực từ được chia thành bốn khu vực, giúp người vận hành linh hoạt lựa chọn giữa gá một phôi lớn, bốn nhóm chi tiết hoặc nhiều phôi nhỏ trong cùng một chu trình.

Sản phẩm có trọng lượng khoảng 112kg, hỗ trợ điều khiển PLC/CNC, phù hợp lắp trên máy phay, máy mài và trung tâm gia công có tải trọng, hành trình đáp ứng yêu cầu.

Bàn từ 500×500 có phù hợp với chi tiết tròn không?

Có thể sử dụng với chi tiết tròn nếu đáy phôi phẳng, vật liệu có khả năng nhiễm từ và diện tích tiếp xúc đủ lớn.

Với phôi tròn nên:

• Đặt tâm chi tiết gần tâm bàn;
• Kiểm tra số cực từ nằm dưới phôi;
• Hạn chế để đường kính phôi nhỏ hơn vùng tiếp xúc cần thiết;
• Sử dụng cữ chống xoay nếu lực cắt lớn;
• Kiểm tra độ phẳng của đáy;
• Chạy thử với chế độ cắt phù hợp;
• Không mặc định phôi tròn lớn luôn được giữ chắc.

Nếu phôi có đáy hẹp hoặc dạng vành, cần đánh giá kỹ vùng vật liệu thực sự tiếp xúc với bàn từ.

Vì sao mặt bàn vuông thuận tiện khi xoay phôi 90 độ?

Một số chi tiết cần gia công lần lượt theo hai hướng vuông góc. Với mặt bàn 500x500mm, người vận hành có thể xoay phôi 90 độ mà vẫn duy trì vùng gá tương đối cân đối.

Quy trình có thể thực hiện:

1. Đặt phôi theo phương thứ nhất;
2. Xác định gốc và thực hiện gia công;
3. Dừng hoàn toàn trục chính;
4. Khử từ và tháo chi tiết;
5. Xoay phôi 90 độ;
6. Đặt lại theo cữ hoặc điểm chuẩn;
7. Sạc từ và kiểm tra;
8. Thực hiện nguyên công tiếp theo.

Đây là lợi thế đáng chú ý với tấm khuôn vuông, bản mã lớn và chi tiết cần xử lý nhiều cạnh.

Khi nào nên đặt một phôi lớn phủ qua cả bốn cụm?

Một phôi lớn có thể được đặt phủ qua nhiều cụm cực từ khi mặt đáy đủ phẳng và vật liệu có khả năng nhiễm từ phù hợp.

Cách bố trí này thích hợp khi:

• Phay mặt tấm đế;
• Mài phẳng tấm khuôn;
• Gia công khối thép bản rộng;
• Xử lý bản mã lớn;
• Gia công đồ gá bằng thép;
• Cần giữ phôi gần tâm mặt bàn;
• Muốn giảm số lượng thanh kẹp cơ khí.

Trước khi gia công, cần kiểm tra phôi không bị cong, có ba via hoặc bị kê bởi phoi. Chỉ một khe hở nhỏ cũng có thể làm giảm diện tích tiếp xúc thực tế.

Mua bàn từ điện 500x500mm ở đâu uy tín?

Cơ Khí Thanh Duy cung cấp bàn từ điện nam châm vĩnh cửu phục vụ máy phay, máy mài, CNC và trung tâm gia công. Khách hàng được hỗ trợ đối chiếu kích thước phôi, tải trọng máy, số lượng cực từ, bộ điều khiển và phương án kết nối PLC/CNC trước khi lựa chọn.

Ngoài bàn từ điện, Cơ Khí Thanh Duy còn cung cấp bàn từ cơ, ê tô mài, ê tô kẹp chính xác, bàn Map granite, máy mài dao và nhiều thiết bị gá kẹp cơ khí khác.

Sản phẩm được hỗ trợ giao hàng, xuất hóa đơn và bảo hành theo chính sách áp dụng.
