Bàn Từ Điện 500×600 – Mặt Gá Rộng, Chạy Lô Hiệu Quả

Bàn từ điện nam châm vĩnh cửu 500x600mm là dòng bàn gá từ khổ rộng, phù hợp với xưởng thường xuyên gia công tấm khuôn, tấm đế, khối thép lớn hoặc nhiều chi tiết trong cùng một chu trình.

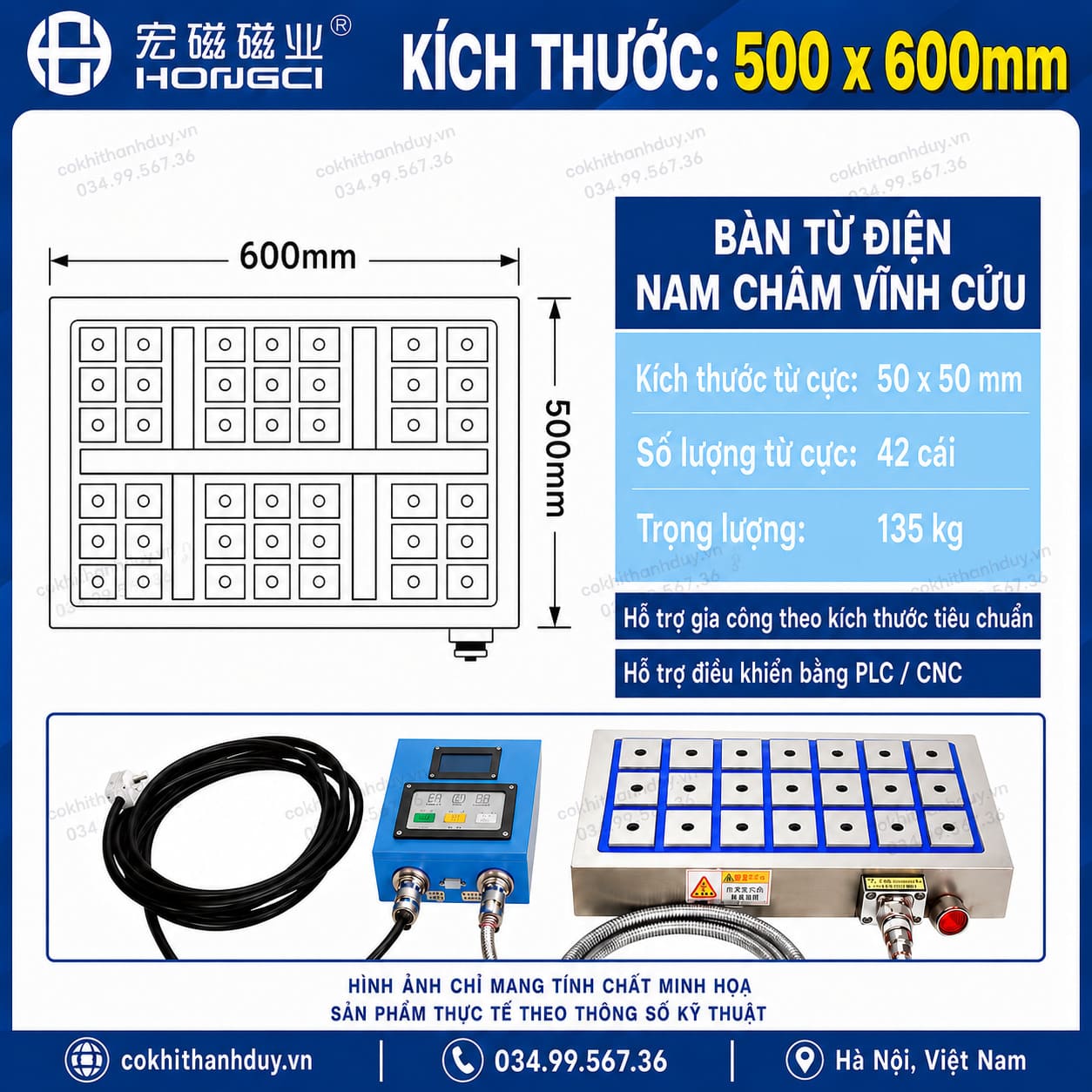

Theo thông số trên hình, bàn được trang bị 42 cực từ kích thước 50x50mm, bố trí thành nhiều cụm trên mặt làm việc. Cấu trúc này giúp người vận hành linh hoạt đặt một phôi lớn, hai phôi bản rộng hoặc nhiều nhóm chi tiết nhỏ theo từng khu vực.

Sản phẩm có trọng lượng khoảng 135kg, hỗ trợ điều khiển PLC/CNC, thích hợp lắp trên máy phay, máy mài và trung tâm gia công có tải trọng, hành trình phù hợp.

Cách bố trí cực từ giúp phân chia mặt bàn khoa học

Theo sơ đồ trên hình, 42 cực từ được phân chia thành nhiều cụm, kết hợp các khoảng phân cách theo cả chiều ngang và chiều dọc. Bố cục này giúp người vận hành dễ xác định từng khu vực đặt phôi.

Có thể khai thác mặt bàn theo các phương án:

• Một phôi lớn phủ qua nhiều cụm cực từ;
• Hai phôi bản lớn đặt tại hai bên;
• Ba nhóm chi tiết bố trí theo chiều dài;
• Nhiều phôi nhỏ chia theo từng khu vực;
• Một chi tiết chính kết hợp với các linh kiện phụ;
• Các sản phẩm thuộc cùng một bộ máy;
• Phôi mới và chi tiết cần sửa đặt tại những vùng khác nhau.

Lưu ý: Các cụm cực từ thể hiện cách bố trí trên bề mặt, không nên mặc định có thể sạc hoặc khử từ riêng từng cụm. Khả năng điều khiển độc lập cần được xác nhận theo cấu hình bộ điều khiển.

Khi nào nên gá một phôi lớn phủ qua nhiều cụm cực từ?

Một phôi lớn có thể được đặt phủ qua nhiều vùng cực từ nếu mặt đáy đủ phẳng, vật liệu có khả năng nhiễm từ và diện tích tiếp xúc phù hợp.

Cách gá này thích hợp khi:

• Phay mặt tấm đế lớn;
• Mài phẳng tấm khuôn;
• Gia công khối thép bản rộng;
• Xử lý bản mã kích thước lớn;
• Phay đồ gá cơ khí;
• Muốn giảm phần phôi nhô khỏi mép bàn;
• Cần giữ mặt trên thông thoáng hơn so với dùng thanh kẹp.

Trước khi gia công, cần kiểm tra đáy phôi không bị cong, có ba via hoặc bị kê bởi phoi kim loại.

Có thể bố trí hai nguyên công trên cùng mặt bàn không?

Có thể nếu hai nhóm phôi có điều kiện gia công tương thích và đường chạy dao được kiểm soát rõ ràng.

Ví dụ:

• Một khu vực phay mặt, khu vực còn lại khoan lỗ;
• Một bên đặt phôi mới, một bên đặt chi tiết cần sửa;
• Một vùng gia công thô, vùng khác gia công tinh;
• Phôi chính và linh kiện phụ sử dụng chung dụng cụ;
• Hai nhóm sản phẩm có cao độ gần tương đương.

Mỗi khu vực cần có tọa độ riêng, khoảng cách an toàn và thứ tự gia công rõ ràng. Không nên thay phôi tại một vùng khi máy chưa dừng hoàn toàn và bàn từ chưa được khử từ đúng quy trình.

Mua bàn từ điện 500x600mm ở đâu uy tín?

Cơ Khí Thanh Duy cung cấp bàn từ điện nam châm vĩnh cửu phục vụ máy phay, máy mài, CNC và trung tâm gia công. Khách hàng được hỗ trợ đối chiếu kích thước phôi, tải trọng máy, số lượng cực từ, bộ điều khiển và phương án kết nối PLC/CNC trước khi lựa chọn.

Ngoài bàn từ điện, Cơ Khí Thanh Duy còn cung cấp bàn từ cơ, ê tô mài, ê tô kẹp chính xác, bàn Map granite, máy mài dao và nhiều thiết bị gá kẹp cơ khí khác.

Sản phẩm được hỗ trợ giao hàng, xuất hóa đơn và bảo hành theo chính sách áp dụng.
