Bàn Từ Điện 500×800 – Gá Phôi Khổ Dài, Tăng Sản Lượng CNC

Bàn từ điện nam châm vĩnh cửu 500x800mm là dòng bàn gá từ kích thước lớn, phù hợp với những xưởng thường xuyên gia công tấm khuôn, tấm đế, phôi thép bản rộng hoặc nhiều chi tiết trong cùng một chu trình.

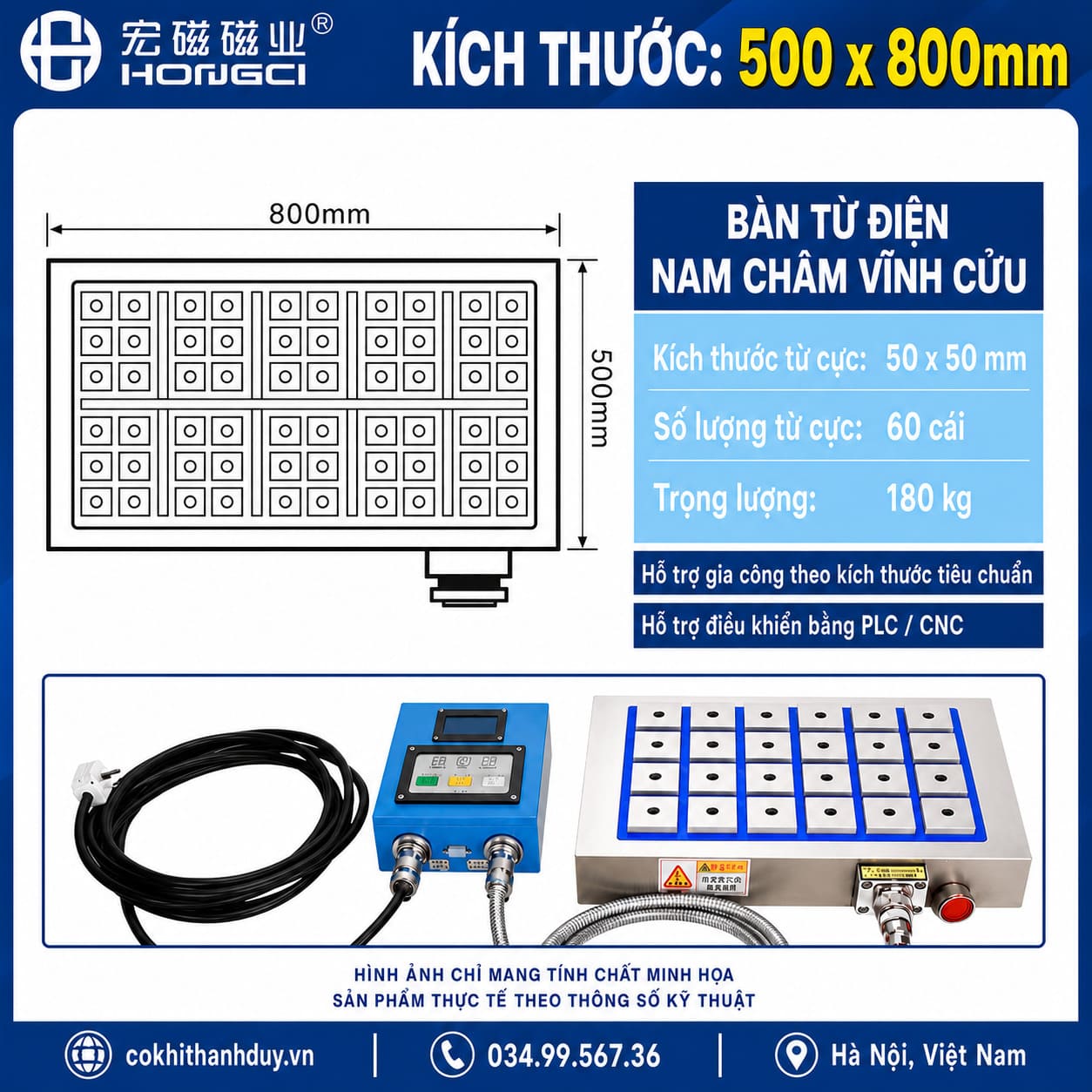

Theo thông số trên hình, mặt bàn được trang bị 60 cực từ kích thước 50x50mm, phân chia thành nhiều cụm dọc theo vùng làm việc. Bố cục này giúp người vận hành linh hoạt gá một phôi lớn, nhiều phôi vừa hoặc tổ chức các nhóm sản phẩm theo từng vị trí.

Sản phẩm có trọng lượng khoảng 180kg, hỗ trợ điều khiển PLC/CNC, phù hợp lắp trên máy phay, máy mài và trung tâm gia công có tải trọng, hành trình đáp ứng yêu cầu.

Mười cụm cực từ giúp chia mặt bàn thành nhiều vị trí gá

Theo sơ đồ kỹ thuật, 60 cực từ được bố trí thành 10 cụm, mỗi cụm gồm 6 cực từ. Các cụm được phân chia theo hai hàng, giúp người vận hành dễ lập sơ đồ vị trí phôi.

Có thể tổ chức mặt bàn theo các phương án:

• Một phôi lớn phủ qua nhiều cụm;
• Hai phôi dài đặt song song;
• Nhiều chi tiết nhỏ bố trí theo hàng;
• Chia bàn thành hai vùng làm việc chính;
• Bố trí năm nhóm sản phẩm trên mỗi hàng;
• Đặt các linh kiện thuộc cùng một bộ máy;
• Đánh số từng cụm để quản lý phôi theo vị trí.

Lưu ý: Cách chia cụm thể hiện bố cục cực từ trên bề mặt, không nên mặc định từng cụm có thể sạc hoặc khử từ độc lập. Khả năng điều khiển riêng cần được xác nhận theo bộ điều khiển thực tế.

Khi nào nên gá một phôi lớn thay vì nhiều phôi nhỏ?

Mặt bàn rộng cho phép lựa chọn giữa một chi tiết lớn và nhiều sản phẩm nhỏ. Nên ưu tiên một phôi lớn khi:

• Gia công tấm khuôn hoặc tấm đế khổ dài;
• Phôi cần được đỡ trên diện tích rộng;
• Chi tiết có trọng lượng lớn;
• Cần hạn chế phần phôi nhô khỏi mép bàn;
• Đường chạy dao bao phủ toàn bộ bề mặt;
• Phôi có đáy phẳng và tiếp xúc nhiều cực từ;
• Nguyên công yêu cầu vị trí gá cân đối.

Với một phôi lớn, nên bố trí gần vùng trung tâm và kiểm tra phần đáy thực sự tiếp xúc với bao nhiêu cực từ trước khi chạy máy.

Có thể sử dụng mỗi hàng cực từ cho một nhóm sản phẩm không?

Có thể bố trí hai hàng phôi nếu kích thước chi tiết, khoảng cách và đường chạy dao cho phép.

Ví dụ:

• Hàng trên đặt các tấm chèn khuôn;
• Hàng dưới đặt bản mã;
• Một hàng dành cho phôi mới;
• Hàng còn lại dành cho chi tiết cần sửa;
• Hai hàng gia công cùng một mã sản phẩm;
• Mỗi hàng sử dụng một nhóm tọa độ riêng.

Việc chia theo hàng giúp quản lý chương trình rõ ràng hơn. Tuy nhiên, không nên thay phôi tại một hàng khi máy chưa dừng hoàn toàn hoặc hệ thống chưa được khử từ đúng quy trình.

Mua bàn từ điện 500x800mm ở đâu uy tín?

Cơ Khí Thanh Duy cung cấp bàn từ điện nam châm vĩnh cửu phục vụ máy phay, máy mài, CNC và trung tâm gia công. Khách hàng được hỗ trợ đối chiếu kích thước phôi, tải trọng máy, số lượng cực từ, bộ điều khiển và phương án kết nối PLC/CNC trước khi lựa chọn.

Ngoài bàn từ điện, Cơ Khí Thanh Duy còn cung cấp bàn từ cơ, ê tô mài, ê tô kẹp chính xác, bàn Map granite, máy mài dao và nhiều thiết bị gá kẹp cơ khí khác.

Sản phẩm được hỗ trợ giao hàng, xuất hóa đơn và bảo hành theo chính sách áp dụng.
