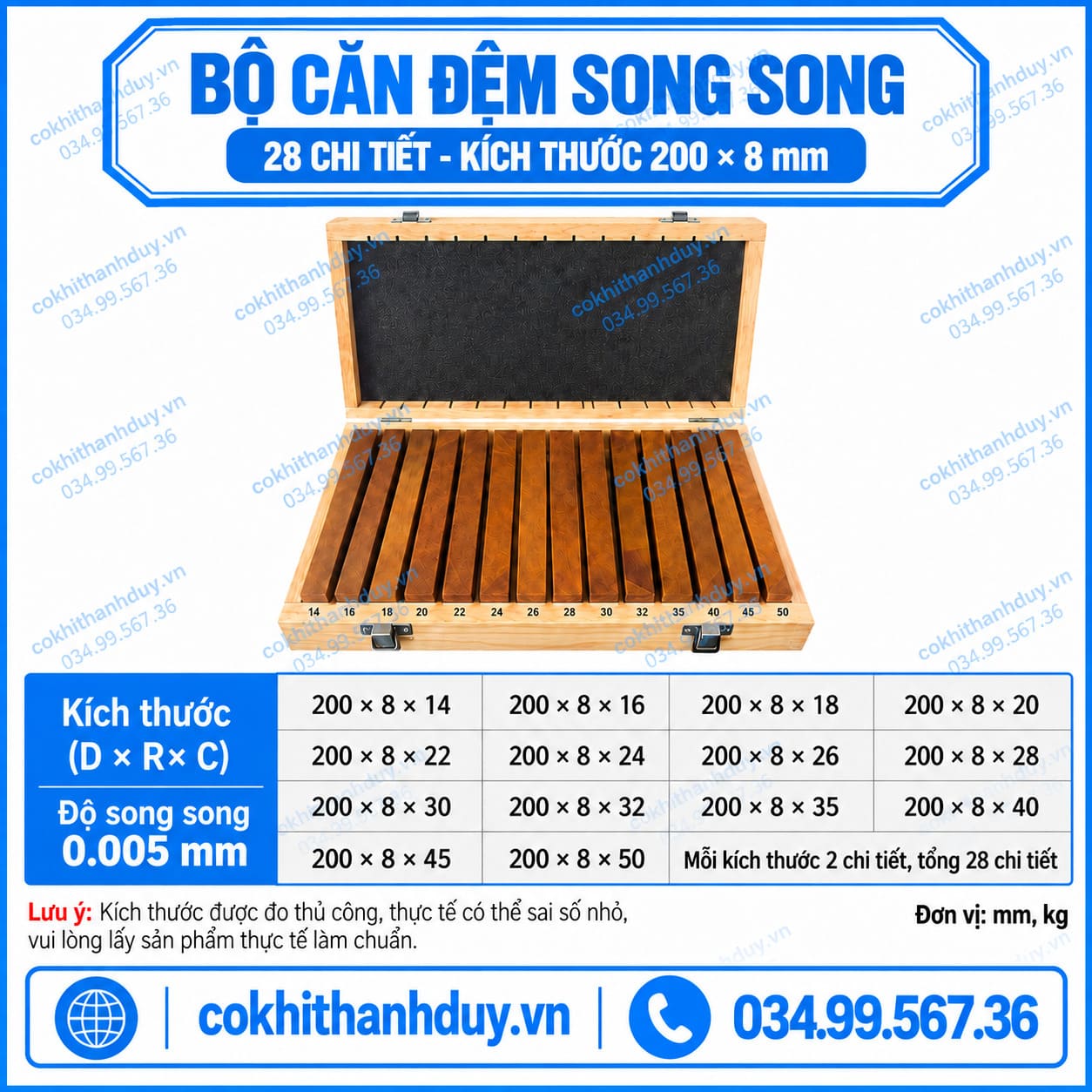

Bộ Căn Đệm Song Song Ê Tô 28 Chi Tiết 200×8mm – Độ Song Song 0.005mm

Giới thiệu sản phẩm

Bộ Căn Đệm Song Song Ê Tô 28 Chi Tiết 200×8mm là bộ căn dùng để kê phôi, thiết lập cao độ và tạo mặt đỡ song song khi gá chi tiết trên ê tô máy phay, máy CNC, máy mài và các hệ đồ gá cơ khí chính xác.

Bộ gồm 14 quy cách chiều cao từ 14–50mm, mỗi kích thước có 2 thanh, tổng cộng 28 chi tiết. Tất cả thanh căn có chiều dài 200mm, chiều dày 8mm, phù hợp hơn với các ê tô và phôi có kích thước lớn hơn so với dòng 150×6mm.

Chức năng kỹ thuật

Tối ưu theo từng giai đoạn setup phôi

Khác với bộ 150×6mm trước, bộ 200×8mm nên nhìn theo vai trò của nó trong toàn bộ quá trình setup: từ chọn chiều cao, đặt phôi, kiểm tra tiếp xúc cho đến tạo khoảng thoát dao.

Chọn đúng chiều cao trước khi gá

14 mức chiều cao từ 14 đến 50mm cho phép người vận hành chủ động chọn vị trí phôi theo nguyên công.

Nếu cần phay mặt trên, có thể ưu tiên căn thấp để phôi nằm sâu trong hàm ê tô.

Nếu cần:

• phay cạnh;
• khoan xuyên;
• doa xuyên;
• chạy dao sát đáy phôi;

có thể chọn căn cao hơn để tạo khoảng trống cần thiết.

Điểm kỹ thuật quan trọng là không chọn căn cao nhất theo thói quen, mà chọn mức thấp nhất vẫn bảo đảm dao tiếp cận được vùng gia công.

Đưa phôi về cùng một cao độ

Hai thanh cùng kích thước tạo thành một cặp đỡ hai phía của phôi.

Ví dụ sử dụng cặp:

200×8×30mm + 200×8×30mm

sẽ giúp hai vùng kê nằm trên cùng mức cao độ danh nghĩa.

Điều này đặc biệt quan trọng khi cần giữ quan hệ:

mặt đáy phôi ↔ mặt gia công phía trên

ổn định trong toàn bộ quá trình phay.

Chiều dài 200mm hỗ trợ phôi dài tốt hơn

So với bộ 150mm, thanh dài 200mm tạo vùng đỡ lớn hơn theo chiều dài.

Điều này phù hợp với:

• block dài;
• phôi khuôn;
• chi tiết hình hộp;
• ê tô 6–8 inch;
• các setup cần vùng đỡ kéo dài hơn.

Với phôi dài, vùng đỡ lớn hơn giúp giảm tình trạng chỉ tỳ trên một đoạn ngắn của căn.

Chiều dày 8mm tăng độ đầm của thanh căn

Dòng 200×8mm sử dụng chiều dày 8mm, lớn hơn bộ 150×6mm.

Trong thực tế, thanh dày hơn tạo cảm giác chắc hơn khi dùng với:

• phôi lớn;
• ê tô lớn;
• tải gá cao hơn;
• chi tiết có khối lượng đáng kể.

Tuy nhiên, chiều dày 8mm cũng chiếm nhiều không gian hơn trong ê tô, vì vậy cần xem xét khoảng trống còn lại khi gá các phôi hẹp.

Độ song song 0.005mm hỗ trợ duy trì chuẩn phôi

Độ song song bề mặt làm việc 0.005mm giúp hai mặt trên và dưới của thanh căn duy trì quan hệ hình học chính xác hơn.

Trong thực tế, độ song song của căn ảnh hưởng trực tiếp đến:

• độ nghiêng của phôi;
• cao độ mặt trên;
• độ song song sau phay;
• độ lặp lại giữa nhiều lần gá.

Nếu dùng các miếng thép kê thông thường, khó kiểm soát đồng đều những yếu tố này.

Tạo khoảng trống an toàn cho khoan xuyên

Một ứng dụng rất thực tế của căn song song là kê phôi cao khỏi đáy ê tô để tạo không gian cho mũi khoan thoát xuống.

Ví dụ:

căn – phôi – khoảng trống – căn

cho phép mũi khoan xuyên qua phôi mà không trực tiếp chạm vào đáy ê tô.

Tuy nhiên trước khi khoan cần kiểm tra vị trí lỗ để đảm bảo mũi khoan không đi đúng vào vị trí thanh căn.

Hỗ trợ phay mặt dưới hoặc phay cạnh thấp

Khi phôi nằm trực tiếp xuống đáy ê tô, dao phay cạnh có thể không tiếp cận hết vùng thấp của chi tiết.

Dùng căn đệm giúp nâng phôi lên, tạo khoảng trống để:

• dao phay ngón chạy xuống thấp;
• phay cạnh dưới;
• tạo rãnh;
• vát mép;
• xử lý chân chi tiết.

Đây là lý do căn song song thường được xem là phụ kiện cơ bản đi kèm ê tô máy phay.

Kiểm soát độ võng của phôi dài

Với thanh căn dài 200mm, sản phẩm phù hợp hơn cho phôi dài. Nhưng nếu phôi vượt quá đáng kể chiều dài vùng kê, vẫn cần chú ý độ võng.

Phôi dài và mỏng có thể cần:

• thêm điểm kê;
• support phụ;
• bố trí lại vị trí hai thanh;
• giảm lực kẹp.

Căn song song chỉ tạo chuẩn đỡ; nó không thể tự loại bỏ hoàn toàn biến dạng của phôi.

Hạn chế sai số do phoi kẹt dưới phôi

Một bộ căn có độ song song 0.005mm sẽ mất ý nghĩa nếu giữa căn và phôi tồn tại một mẩu phoi dày hơn mức đó.

Do vậy trước khi gá nên thực hiện:

lau căn → vệ sinh đáy phôi → thổi sạch ê tô → kiểm tra ba via → mới đặt phôi.

Đây là thao tác đơn giản nhưng ảnh hưởng trực tiếp tới độ chính xác thực tế.

Kiểm tra phôi đã tỳ đều sau khi siết

Sau khi siết ê tô, cần chắc chắn phôi thực sự tỳ lên cả hai thanh căn.

Nếu một thanh vẫn có thể dịch chuyển tự do trong khi thanh kia bị ép chặt, có thể phôi đang:

• bị nghiêng;
• đáy không phẳng;
• có phoi;
• bị cong;
• đặt sai vị trí.

Không nên tiếp tục gia công trước khi xác định nguyên nhân.

Giảm phụ thuộc vào căn kê tự chế

Trong nhiều xưởng, người vận hành thường dùng:

• thép lá;
• miếng thép vụn;
• căn cũ;
• block ngẫu nhiên

để kê phôi.

Những giải pháp này có thể dùng cho công việc thô nhưng khó đảm bảo chiều cao và độ song song.

Bộ 28 chi tiết tạo ra hệ chiều cao chuẩn hóa, giúp setup có tính lặp lại tốt hơn.

14 mức chiều cao giúp hạn chế việc xếp chồng căn

Do đã có dải chiều cao:

14 – 16 – 18 – 20 – 22 – 24 – 26 – 28 – 30 – 32 – 35 – 40 – 45 – 50mm

người vận hành có thể chọn trực tiếp mức gần với yêu cầu thay vì phải xếp nhiều lớp căn lên nhau.

Điều này rất có lợi bởi mỗi lớp tiếp xúc bổ sung đều có thể tạo thêm:

• sai số;
• phoi kẹt;
• độ nghiêng;
• mất ổn định.

Một cặp căn đúng chiều cao thường tốt hơn nhiều lớp kê chồng.

Phù hợp cho setup lặp lại theo mã hàng

Khi sản xuất nhiều chi tiết giống nhau, có thể quy định ngay trong quy trình:

Mã A → dùng căn 200×8×24mm
Mã B → dùng căn 200×8×35mm

Như vậy người vận hành không phải chọn căn lại từ đầu mỗi lần setup.

Điều này hỗ trợ:

• chuẩn hóa thao tác;
• rút ngắn thời gian setup;
• giảm nhầm lẫn;
• tăng tính lặp lại giữa các ca sản xuất.

Mua Bộ Căn Đệm Song Song 200×8mm ở đâu?

Khách hàng cần mua Bộ Căn Đệm Song Song Ê Tô 28 Chi Tiết 200×8mm có thể liên hệ Cơ Khí Thanh Duy để được tư vấn lựa chọn theo kích thước ê tô, chiều dài phôi và yêu cầu cao độ gá.

Nếu đang phân vân giữa bản 150×6mm và 200×8mm, nên dựa vào kích thước phôi và chiều rộng ê tô thực tế thay vì chỉ chọn loại lớn hơn. Bản 200×8mm phù hợp hơn khi cần vùng đỡ dài và chắc hơn.
