Đồng Hồ Căn Chỉnh Trục Z Máy CNC 0.01mm – Set Z Nhanh, Hạn Chế Sai Lệch Khi Lấy Gốc

Giới thiệu sản phẩm

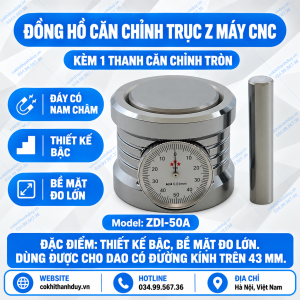

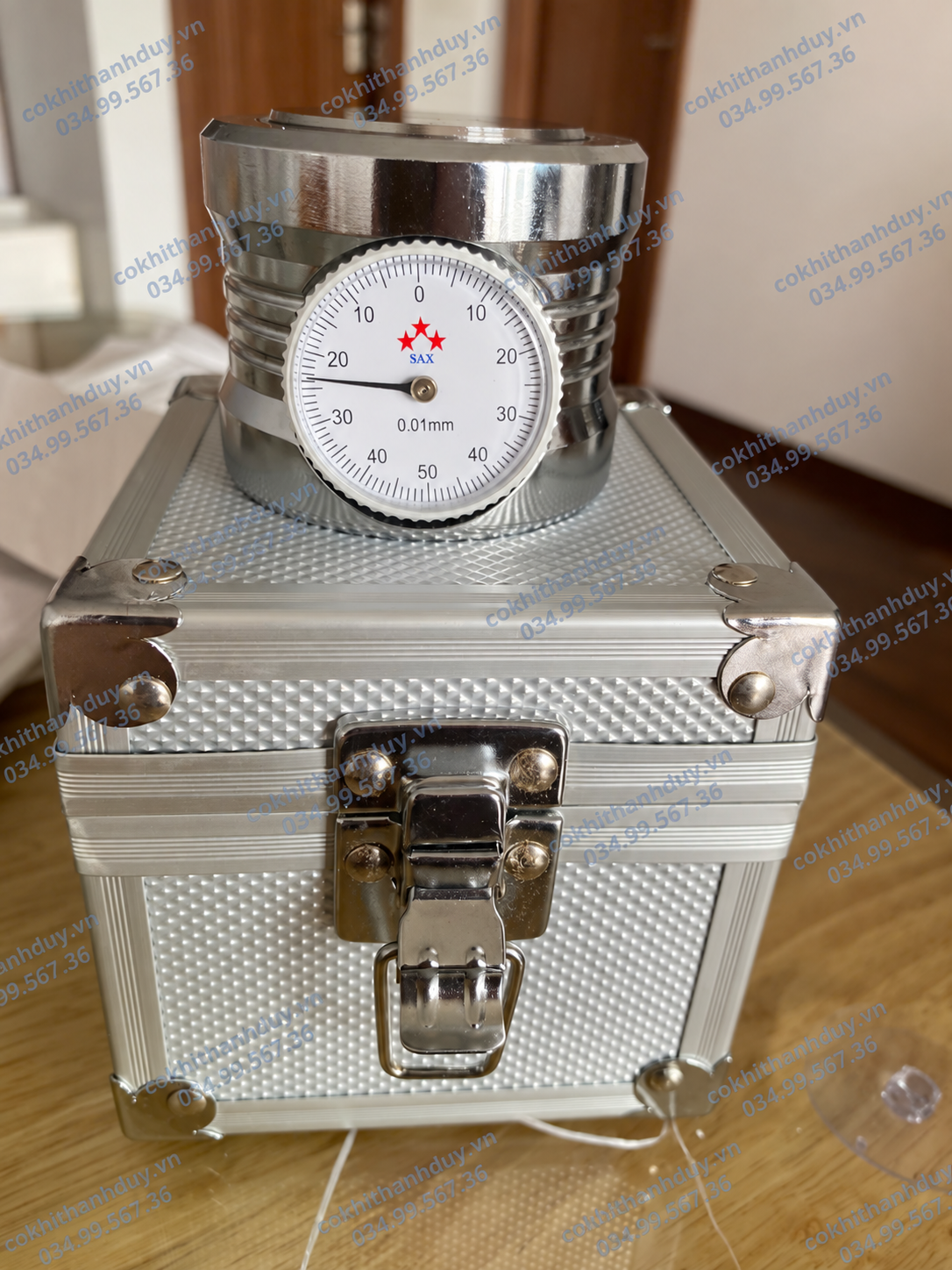

Đồng hồ căn chỉnh trục Z máy CNC là dụng cụ hỗ trợ xác định và hiệu chỉnh vị trí chiều cao khi setup dao, phôi hoặc bề mặt chuẩn trên máy CNC, máy phay và các công việc gia công cần kiểm soát phương Z. Sản phẩm sử dụng đồng hồ cơ có độ chia 0.01mm, giúp người vận hành quan sát trực tiếp sự thay đổi khi đầu dao tiếp xúc với bề mặt đo.

Theo thông số trên hình, dụng cụ có đường kính ngoài 62mm, đường kính bề mặt đo 44mm và chiều cao tổng thể 50mm. Phần đáy được tích hợp nam châm hút cố định, thuận tiện khi đặt trên những bề mặt kim loại có khả năng hút từ.

Điểm đáng chú ý của sản phẩm không chỉ nằm ở việc “đo chiều cao”, mà ở khả năng hỗ trợ người vận hành xây dựng một bước lấy chuẩn Z có thể quan sát, kiểm tra và lặp lại rõ ràng hơn, thay vì phụ thuộc hoàn toàn vào cảm giác khi dò dao thủ công.

Chức năng cốt lõi: biến thao tác “chạm dao” thành giá trị có thể quan sát

Trong quá trình setup CNC, người vận hành thường cần xác định thời điểm dao tiếp xúc với bề mặt tham chiếu.

Nếu chỉ dựa vào cảm giác, giấy dò hoặc quan sát bằng mắt, kết quả có thể phụ thuộc nhiều vào:

• kinh nghiệm người vận hành;
• lực tay;
• tốc độ hạ trục Z;
• loại dao;
• điều kiện bề mặt.

Với đồng hồ căn chỉnh trục Z, khi dao tác động lên mặt đo, chuyển động được thể hiện trực tiếp qua kim đồng hồ.

Điều này biến một thao tác mang nhiều tính cảm giác thành một bước có chỉ thị cơ học rõ ràng hơn để theo dõi.

Độ chia 0.01mm giúp quan sát những thay đổi nhỏ khi tiếp cận mặt chuẩn

Mặt đồng hồ trên sản phẩm thể hiện độ chia 0.01mm.

Điều này hữu ích ở giai đoạn dao bắt đầu tiếp xúc với bề mặt đo, khi người vận hành cần hạ trục Z chậm và theo dõi sự dịch chuyển của kim.

Thay vì đưa dao xuống nhanh đến gần phôi, có thể thực hiện theo hai giai đoạn:

tiếp cận nhanh ở khoảng cách an toàn → chuyển sang jog nhỏ → theo dõi kim đồng hồ.

Cách này giúp thao tác setup chủ động hơn.

Bề mặt đo 44mm tạo vùng tiếp xúc đủ lớn để căn dao thuận tiện

Phần bề mặt tiếp xúc phía trên có đường kính khoảng 44mm.

Kích thước này tạo một vùng tương đối rộng để người vận hành đưa dao đến vị trí đo mà không cần căn đúng một điểm quá nhỏ.

Điều này đặc biệt thuận tiện khi sử dụng với:

• dao phay ngón;
• dao mặt;
• đầu dò dạng phẳng;
• các dụng cụ cần kiểm tra vị trí theo phương Z.

Một bề mặt đo đủ rộng giúp giảm thời gian “tìm đúng vị trí chạm” trong quá trình setup.

Đường kính thân 62mm giúp dụng cụ đứng vững trên bàn hoặc bề mặt phôi

Đường kính ngoài 62mm tạo chân đế tương đối rộng so với chiều cao 50mm.

Tỷ lệ này giúp dụng cụ có dáng thấp và gọn, thuận tiện đặt trên:

• bàn máy;
• phôi;
• đồ gá;
• tấm chuẩn;
• mặt phẳng cần kiểm tra.

Thiết kế dạng trụ cũng giúp việc cầm, đặt và di chuyển dụng cụ nhanh hơn giữa các vị trí đo.

Chiều cao 50mm giúp dễ tính toán khi setup trục Z

Sản phẩm có chiều cao tổng thể khoảng 50mm theo hình.

Thông số này cần được biết rõ trước khi đưa dụng cụ vào quy trình lấy gốc, bởi chiều cao của chính dụng cụ là một phần của chuỗi kích thước setup.

Trong thực tế, người vận hành cần xác lập quy trình theo máy và kiểm chuẩn dụng cụ trước khi sử dụng làm mốc tham chiếu.

Nói cách khác, đồng hồ không chỉ được “đặt lên rồi đo”; nó cần được đưa vào một quy trình lấy chuẩn có giá trị tham chiếu rõ ràng.

Đáy nam châm giúp hạn chế trượt khi đặt trên bề mặt kim loại phù hợp

Phần đáy tích hợp nam châm hút cố định là một chi tiết rất thực dụng.

Khi đặt trên những bề mặt kim loại có khả năng hút từ, nam châm giúp dụng cụ:

• ổn định vị trí hơn;
• hạn chế trượt khi dao vừa tiếp xúc;
• giảm phải giữ bằng tay;
• thuận tiện trong quá trình quan sát kim.

Điều này đặc biệt hữu ích khi setup trong không gian máy có dầu hoặc bề mặt dễ làm dụng cụ dịch chuyển.

Giá trị lớn nhất không phải “đo được 0.01mm”, mà là tạo quy trình lấy Z dễ lặp lại hơn

Trong xưởng CNC, vấn đề thường không chỉ là một người có thể lấy Z chính xác hay không.

Điều quan trọng hơn là:

người A, người B và người C có thực hiện theo cùng một cách hay không.

Một dụng cụ có chỉ thị đồng hồ giúp xưởng xây dựng quy trình:

đặt dụng cụ → đưa dao tiếp cận → quan sát kim → xác nhận vị trí → nhập giá trị → kiểm tra lại.

Khi quy trình rõ ràng hơn, sự phụ thuộc vào “cảm giác tay nghề” có thể giảm xuống.

Đặc biệt hữu ích với máy CNC chưa có tool setter tự động

Không phải máy CNC nào cũng được trang bị:

• cảm biến đo dao;
• probe;
• hệ thống tool setter điện tử.

Với những máy sử dụng setup thủ công, đồng hồ căn chỉnh trục Z là giải pháp cơ khí đơn giản hơn để hỗ trợ xác định chiều cao.

Sản phẩm không thay thế hoàn toàn hệ thống probing tự động, nhưng có lợi thế:

• cơ cấu đơn giản;
• dễ mang theo;
• không cần kết nối điều khiển;
• có thể dùng trên nhiều máy khác nhau.
