Bộ Căn Đệm Song Song 28 Chi Tiết 200×10mm HRC 52 – Bản Dày, Kê Phôi Ổn Định

Giới thiệu sản phẩm

Bộ Căn Đệm Song Song 28 Chi Tiết 200×10mm HRC 52 là bộ căn dùng để kê nâng và thiết lập cao độ phôi khi gá trên ê tô máy phay, máy CNC và các hệ đồ gá cơ khí.

Phiên bản này sử dụng thanh căn dài 200mm, dày 10mm, gồm 14 quy cách chiều cao từ 14–50mm, mỗi kích thước 2 thanh, tổng cộng 28 chi tiết. Điểm nổi bật so với các bộ 150×6mm, 150×8mm hay 200×8mm là thân căn dày 10mm, phù hợp hơn với các setup cần thanh kê có tiết diện lớn và độ đầm cao.

Giá trị sử dụng nổi bật của bản 200×10mm

Bản dày 10mm – ưu tiên độ đầm của hệ kê

Điểm đáng chú ý nhất của phiên bản này nằm ở chiều dày 10mm.

So với các thanh căn mỏng hơn, tiết diện lớn hơn giúp thanh căn tạo cảm giác chắc chắn khi dùng trong các setup có:

• block thép tương đối lớn;
• phôi khuôn;
• chi tiết dạng hộp;
• ê tô kích thước trung bình và lớn;
• vùng kê cần tiết diện thanh rộng hơn.

Đây là lựa chọn phù hợp khi người dùng muốn ưu tiên một bộ căn có thân dày, cầm chắc tay và thuận tiện cho các bài toán gá phôi kích thước lớn hơn.

Chiều dài 200mm tạo vùng đỡ dài cho block

Thanh căn dài 200mm cho phép vùng tiếp xúc dưới phôi kéo dài hơn so với loại 150mm.

Điều này có lợi khi gá:

• phôi dạng thanh;
• block dài;
• khuôn;
• chi tiết có đáy dài;
• phôi cần hai đường kê kéo dài theo phương dọc ê tô.

Với phôi dài, vùng đỡ hợp lý giúp giảm tình trạng toàn bộ khối lượng phôi tập trung vào một đoạn kê quá ngắn.

HRC 52 giúp bề mặt căn phù hợp môi trường gia công cơ khí

Độ cứng HRC 52 cho thấy thanh căn đã được xử lý đạt độ cứng tương đối cao.

Trong sử dụng thực tế, căn đệm thường xuyên chịu:

• lực ép từ phôi;
• ma sát khi tháo lắp;
• tiếp xúc với đáy phôi;
• va chạm nhẹ trong quá trình setup.

Độ cứng phù hợp giúp bề mặt làm việc chống lại biến dạng và mài mòn tốt hơn so với các miếng kê thép thông thường chưa xử lý.

14 cặp chiều cao giúp xây dựng “thư viện cao độ” cho xưởng

Bộ này không chỉ là 28 thanh thép riêng lẻ.

Có thể xem nó như một hệ 14 mức cao độ tiêu chuẩn:

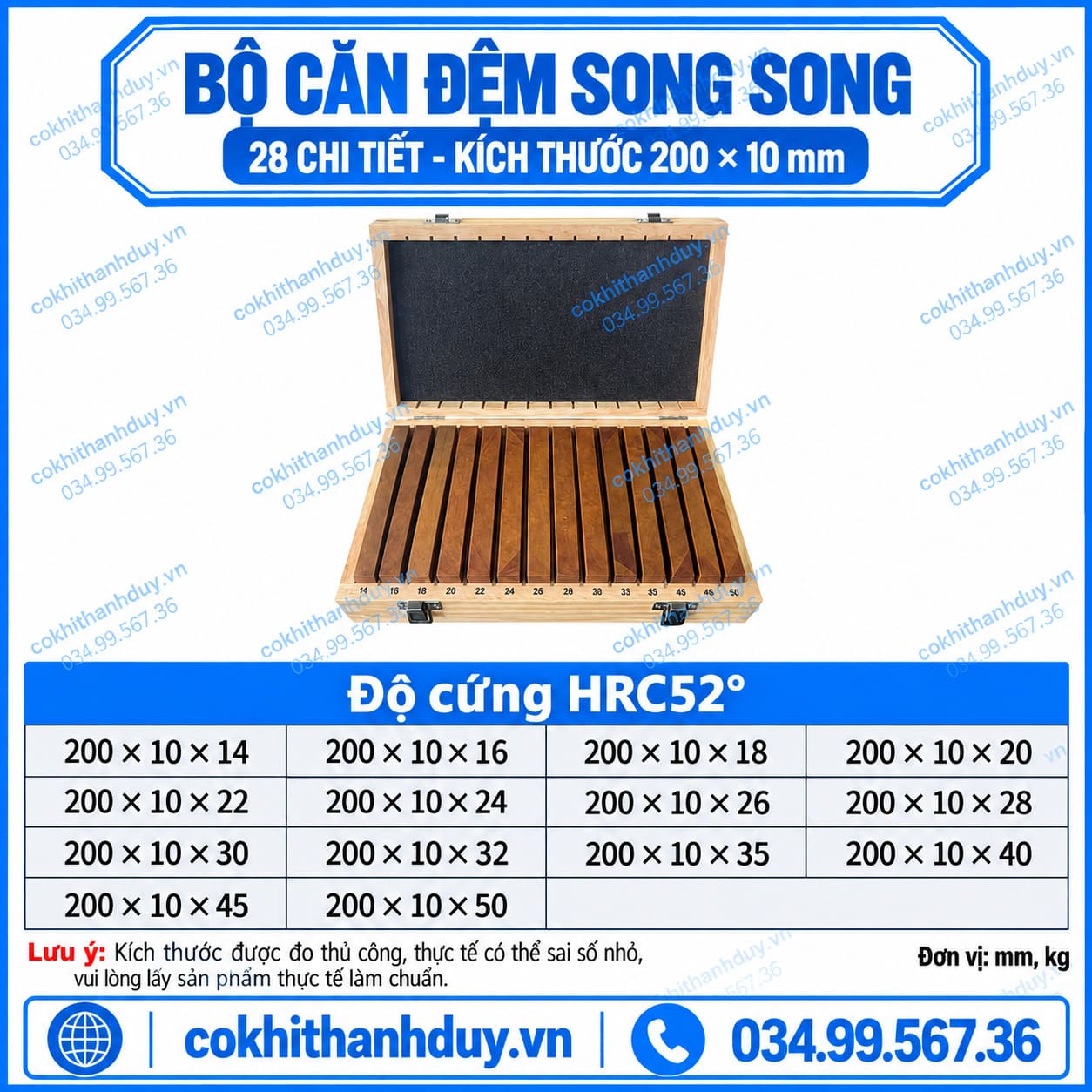

14 – 16 – 18 – 20 – 22 – 24 – 26 – 28 – 30 – 32 – 35 – 40 – 45 – 50mm

Mỗi mã sản phẩm trong xưởng có thể quy định trước một cặp căn cụ thể.

Ví dụ:

• mã A dùng căn 20mm;
• mã B dùng căn 28mm;
• mã C dùng căn 40mm.

Cách tổ chức này giúp setup nhanh hơn và giảm tình trạng mỗi ca sản xuất lại chọn căn khác nhau.

Kê phôi cao vừa đủ để dao tiếp cận vùng gia công

Căn đệm giúp chủ động nâng phôi khỏi đáy ê tô.

Khoảng nâng này đặc biệt hữu ích khi:

• dao cần chạy xuống sát cạnh dưới;
• cần phay rãnh;
• cần vát mép dưới;
• khoan xuyên;
• doa xuyên.

Nguyên tắc nên dùng là:

kê đủ cao để dao làm việc, nhưng không kê cao hơn mức cần thiết.

Phôi càng nhô nhiều khỏi hàm ê tô thì khả năng rung khi chịu lực cắt ngang càng tăng.

Tạo khoảng thoát dụng cụ phía dưới phôi

Đối với khoan hoặc doa xuyên, mũi dụng cụ cần đi qua toàn bộ chiều dày phôi.

Hai thanh căn đặt hai bên tạo ra vùng trống ở giữa, cho phép:

mũi khoan → xuyên phôi → đi vào vùng trống

thay vì đâm trực tiếp xuống đáy ê tô.

Trước khi gia công cần kiểm tra đường tâm lỗ để chắc chắn mũi không đi đúng vào thanh căn.

Dễ bố trí cho ê tô cỡ lớn hơn

Kích thước 200×10mm phù hợp hơn với các ê tô có vùng gá rộng và phôi kích thước lớn.

Ở các setup này, một thanh căn quá ngắn hoặc quá mỏng đôi khi không thuận tiện về bố trí.

Bản 200×10mm có lợi thế ở:

• vùng đỡ dài;
• tiết diện lớn;
• thao tác dễ;
• phù hợp phôi trung bình đến lớn.

Tốt cho setup cần thay đổi cao độ thường xuyên

Khi một máy phải chạy nhiều loại chi tiết khác nhau, cao độ phôi thường xuyên thay đổi.

Bộ 14 cặp cho phép chuyển nhanh giữa các mức:

14mm → 24mm → 35mm → 50mm

mà không phải chế tạo thêm miếng kê riêng.

Đây là lợi thế lớn đối với xưởng nhận gia công nhiều đơn nhỏ và thường xuyên đổi sản phẩm.

Hỗ trợ tạo chuẩn cho nguyên công đầu tiên

Với phôi thô, một quy trình phổ biến là:

Kê phôi → phay mặt A → lật phôi → lấy mặt A làm chuẩn → gia công các mặt tiếp theo.

Cặp căn tạo mặt đỡ phía dưới giúp phôi được giữ ở cao độ ổn định trong nguyên công tạo chuẩn ban đầu.

Một mặt chuẩn tốt sẽ giúp các bước gia công tiếp theo dễ kiểm soát hơn.

Có thể dùng để điều chỉnh phần phôi nằm trong hàm ê tô

Không phải mọi phôi đều nên nằm ở cùng một độ sâu trong hàm.

Ví dụ:

• phay mặt trên: có thể để phôi thấp;
• phay cạnh thấp: cần nâng cao hơn;
• khoan xuyên: cần khoảng hở phía dưới.

Việc có nhiều cỡ căn giúp người vận hành thay đổi tỷ lệ phần phôi nằm trong hàm / phần phôi nhô ra ngoài, từ đó thích ứng với từng nguyên công.

Bản dày 10mm phù hợp khi không gian ngang không quá hạn chế

Có một điểm cần lưu ý: bản dày hơn không phải lúc nào cũng tốt hơn.

Thanh dày 10mm sẽ chiếm nhiều không gian hơn bản 6mm hoặc 8mm. Vì vậy với:

• phôi rất hẹp;
• ê tô nhỏ;
• khoảng trống gá hạn chế,

bản mỏng hơn đôi khi thuận tiện hơn.

Ngược lại, khi ê tô và phôi đủ lớn, bản 10mm phát huy lợi thế về độ đầm và vùng kê.

Nên chọn bản 200×10mm khi nào?

Bản này đặc biệt phù hợp khi bạn thường xuyên:

• dùng ê tô cỡ trung bình hoặc lớn;
• gá block dài;
• gia công khuôn;
• cần thanh căn có thân dày;
• cần nhiều mức kê từ 14–50mm;
• thường xuyên đổi cao độ phôi;
• thực hiện phay, khoan, doa trên cùng một hệ gá.

Nếu chỉ gia công phôi nhỏ và ê tô nhỏ, bộ 150mm có thể gọn hơn. Nếu ưu tiên thanh dài + bản dày, 200×10mm là lựa chọn hợp lý hơn.

Mua Bộ Căn Đệm Song Song 200×10mm ở đâu?

Khách hàng cần mua Bộ Căn Đệm Song Song 28 Chi Tiết 200×10mm HRC 52 có thể liên hệ Cơ Khí Thanh Duy để được tư vấn theo kích thước ê tô, kích thước phôi và nguyên công thực tế.
